Εντοπιστής σφάλματος καλωδίου υψηλής ακρίβειας με ακουστικό-μαγνητικό συγχρονισμό XHDD503C

Το XHDD503C Cable Fault Pinpointer έχει σχεδιαστεί για γρήγορη, υψηλής ακρίβειας εντοπισμό σφαλμάτων του υπόγειου καλωδίου ρεύματος χρησιμοποιώντας τη μέθοδο ακουστικού-μαγνητικού συγχρονισμού — μια σημαντική πρόοδος σε σχέση με τον παραδοσιακό εντοπισμό μόνο ακουστικής. Όταν μια γεννήτρια παλμών υψηλής τάσης εκφορτίζεται στο σημείο σφάλματος, ο αισθητήρας του οργάνου συλλαμβάνει ταυτόχρονα και το ακουστικό σήμα (η εκφόρτιση "ποπ" που ταξιδεύει στο έδαφος) όσο και το ηλεκτρομαγνητικό σήμα (που ταξιδεύει σχεδόν ακαριαία). Υπολογίζοντας τη διαφορά ώρας μεταξύ αυτών των δύο σημάτων, το XHDD503C καθοδηγεί τους χειριστές στην ακριβή θέση του σφάλματος με ακρίβεια μεγαλύτερη από 0,1 m, εξαλείφοντας τις εικασίες και την πολυετή εμπειρία που παραδοσιακά απαιτούνται για τον εντοπισμό σφαλμάτων καλωδίου.

Η αρχή ακουστικού-μαγνητικού συγχρονισμού είναι βασικά απλή αλλά εξαιρετικά αποτελεσματική. Τη στιγμή της εκκένωσης παλμού στο σημείο σφάλματος, γεννιούνται δύο σήματα: ένα ηχητικό κύμα που ταξιδεύει αργά στο περιβάλλον έδαφος και ένας ηλεκτρομαγνητικός παλμός που διαδίδεται με ταχύτητα σχεδόν φωτός κατά μήκος του καλωδίου. Ο ανιχνευτής ανιχνεύει και τα δύο ταυτόχρονα. Επειδή το ηλεκτρομαγνητικό σήμα φτάνει σχεδόν αμέσως, ενώ ο ήχος χρειάζεται μετρήσιμο χρόνο για να ταξιδέψει, το κενό μεταξύ τους —εμφανιζόμενο σε χιλιοστά του δευτερολέπτου στην οθόνη LCD 5 ιντσών— δείχνει άμεσα πόσο μακριά βρίσκεστε από το σφάλμα. Μετακινήστε τον αισθητήρα εκεί όπου η χρονική διαφορά φτάνει στο ελάχιστο και το σφάλμα είναι ακριβώς από κάτω σας.

• Ακρίβεια καλύτερη από 0,1 m:Η μέτρηση ακουστικής-μαγνητικής διαφοράς χρόνου εντοπίζει σφάλματα με ακρίβεια υποδεκατόμετρου. Η ακρίβεια αναγνώρισης διαδρομής είναι καλύτερη από 0,5 m — συμβατή με τα βιομηχανικά πρότυπα DL/T 849.2-2019.
• Τέσσερις επιλέξιμες λειτουργίες φίλτρου:All-pass (100–1600Hz) για γενική χρήση. Χαμηλή διέλευση (100–300 Hz) για μαλακό έδαφος και άμμο όπου οι υψηλές συχνότητες είναι εξασθενημένες. Υψηλή διέλευση (160–1600 Hz) για σκληρές συνθήκες οδοστρώματος. Band-pass (200–600Hz) ως ισορροπημένος συμβιβασμός. Ταιριάξτε το φίλτρο με το έδαφος για βέλτιστη ευκρίνεια σήματος.
• Αδιάβροχος αισθητήρας με αξιολόγηση IP65:Η φυσική μόνωση πολλαπλών στρωμάτων προστατεύει τους ευαίσθητους ακουστικούς και μαγνητικούς αισθητήρες. Λειτουργεί αξιόπιστα σε υγρά χαρακώματα, βροχή και σκονισμένα εργοτάξια — χωρίς καιρικές καθυστερήσεις.
• Ψηφιακή μείωση θορύβου BNR + Σίγαση:Το Background Noise Reduction φιλτράρει τις παρεμβολές περιβάλλοντος από την κυκλοφορία, τον άνεμο και τα μηχανήματα. Όταν ο χειριστής πιάνει τη λαβή, το όργανο ενεργοποιεί αμέσως τη σίγαση για την προστασία της ακοής κατά τη διάρκεια παρατεταμένων συνεδριών πεδίου.
• 500.000* Ενίσχυση σήματος:Το κέρδος εξόδου 16 επιπέδων (0–112dB) συλλαμβάνει εξαιρετικά αδύναμα σήματα εκφόρτισης από σφάλματα βαθιάς ή υψηλής σύνθετης αντίστασης που οι συμβατικοί δείκτες εντοπισμού χάνουν εντελώς.
• Καθοδήγηση διαδρομής σε πραγματικό χρόνο:Οι ενδείξεις αριστερά/δεξιά στην οθόνη δείχνουν εάν ο αισθητήρας βρίσκεται στα αριστερά ή στα δεξιά της διαδρομής του καλωδίου, επιτρέποντας στους χειριστές να διορθώνουν γρήγορα τη διαδρομή περπατήματος χωρίς να αναφέρονται σε εξωτερικούς χάρτες ή δείκτες.
• LCD αφής 5 ιντσών με δυνατότητα ανάγνωσης από το φως του ήλιου:Η ανάλυση 854*480 με φωτεινότητα 800 nit παραμένει καθαρά ορατή κάτω από το άμεσο μεσημεριανό ηλιακό φως. Συνδυασμένη οθόνη αφής και έλεγχος με ένα πόμολο για λειτουργία με γάντια.
• Ολοήμερη Λειτουργία Πεδίου:Τροφοδοτείται από 4*18650 μπαταρίες λιθίου που προσφέρουν 8+ ώρες συνεχούς χρήσης. Ο ειδικός γρήγορος φορτιστής ελαχιστοποιεί το χρόνο διακοπής λειτουργίας μεταξύ των βάρδιων.

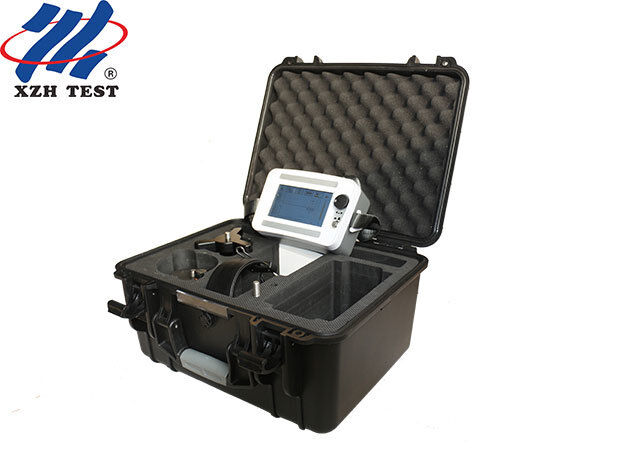

• Πλήρες κιτ πεδίου Πρότυπο:Κάθε XHDD503C περιλαμβάνει τον κεντρικό υπολογιστή εντοπισμού, διάταξη ανιχνευτή με μπιέλα και βάση τριπόδου, καλώδιο σήματος 7 πυρήνων, ακουστικά παρακολούθησης ακύρωσης θορύβου, γρήγορο φορτιστή, πολυλειτουργικό κλειδί και θήκη μεταφοράς με προστασία από τους κραδασμούς.

Βήμα 1:Χρησιμοποιήστε ένα TDR ή έναν προ-εντοπιστή για να προσδιορίσετε το πρόχειρο εύρος σφάλματος (±50m).Βήμα 2:Συνδέστε το XHDD503C στη γεννήτρια παλμών υψηλής τάσης και ρυθμίστε έναν κύκλο εκφόρτισης 3–5 δευτερολέπτων.Βήμα 3:Ξεκινήστε με ρυθμίσεις χαμηλού κατωφλίου, υψηλού κέρδους και υψηλής έντασης. Τοποθετήστε τον καθετήρα επίπεδη στο έδαφος ακριβώς πάνω από το καλώδιο.Βήμα 4:Περπατήστε κατά μήκος της διαδρομής του καλωδίου, παρακολουθώντας την ένδειξη της διαφοράς ώρας — θα μειωθεί καθώς πλησιάζετε το σφάλμα και στη συνέχεια θα αυξηθεί αφού το προσπεράσετε.Βήμα 5:Επιστρέψτε στο ελάχιστο σημείο διαφοράς χρόνου, μεταβείτε σε υψηλό κατώφλι και χαμηλό κέρδος για ακριβή τοποθέτηση. Το σημείο όπου ο ήχος είναι πιο δυνατός ΚΑΙ η διαφορά ώρας είναι η μικρότερη είναι η τοποθεσία του σφάλματός σας.

12 μήνες δωρεάν εγγύηση για ελαττώματα ποιότητας προϊόντος. Δια βίου συντήρηση και τεχνική υποστήριξη. Με πιστοποίηση CE και ISO. Συμμορφώνεται με τα πρότυπα DL/T 849.2-2019 και GB/T 18268.1 για βιομηχανικό εξοπλισμό δοκιμών πεδίου.
