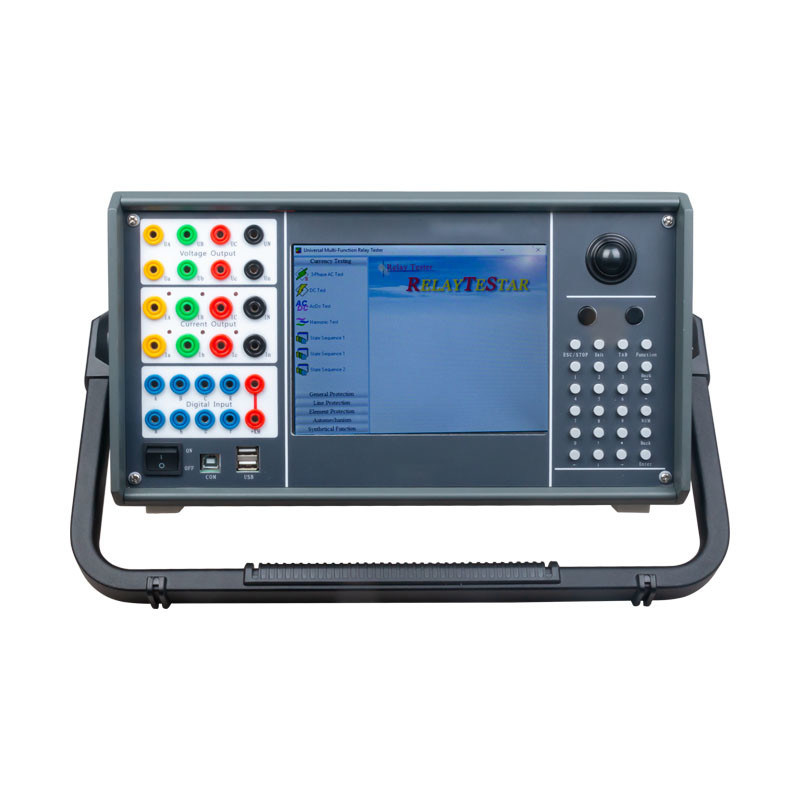

Κλιμακωτής προστασίας ρελέ μικρουπολογιστή XHJB666 με 6 φάσεις

Μικροϋπολογιστής Ρελέ Προστασίας XHJB666

Είναι ένας νέος τύπος μικροσκοπικού ελεγκτή προστασίας ρελέ μικροϋπολογιστή που υλοποιείται πλήρως με σύγχρονη προηγμένη μικροηλεκτρονική τεχνολογία.

Μπορεί να ολοκληρώσει την επαλήθευση διαφόρων κοινών ρελέ, να ελέγξει το δευτερεύον κύκλωμα, να ελέγξει τα χαρακτηριστικά του μετασχηματιστή, να επαληθεύσει την τιμή δράσης του μηχανισμού ενεργοποίησης του διακόπτη κυκλώματος και να μετρήσει τον χρόνο ανοίγματος και κλεισίματος του διακόπτη κυκλώματος.

Υπό τον έλεγχο μικροελεγκτή υψηλής απόδοσης, ο ελεγκτής προστασίας ρελέ έχει τα χαρακτηριστικά υψηλής ακρίβειας, πλήρους λειτουργικότητας, σταθερής απόδοσης, απλής λειτουργίας και ευέλικτης κίνησης.

Κύρια Χαρακτηριστικά

1. Έξοδος έως 6 φάσεις τάσης 6 φάσεις ρεύματος, οι οποίες μπορούν να συνδυαστούν για να υλοποιήσουν συμβατικό τύπο 4 φάσεων τάσης 3 φάσεων ρεύματος, τύπο 6 φάσεων τάσης, τύπο 6 φάσεων ρεύματος και λειτουργία εξόδου 12 φάσεων.

2. Ενσωματωμένος βιομηχανικός υπολογιστής υψηλής απόδοσης και έγχρωμη οθόνη TFT LCD υψηλής ανάλυσης 8,4 ιντσών.

3. Η έξοδος χρησιμοποιεί γραμμικό ενισχυτή ισχύος υψηλής πιστότητας, υψηλής αξιοπιστίας, αρθρωτό, αντί για ενισχυτή ισχύος τύπου μεταγωγής για ανώτερη απόδοση.

4. Το τμήμα εξόδου ελέγχεται από DSP, η ταχύτητα λειτουργίας είναι γρήγορη, η δυνατότητα επεξεργασίας ψηφιακού σήματος σε πραγματικό χρόνο είναι ισχυρή, το εύρος ζώνης μετάδοσης ελέγχεται και η μετατροπή D/A υψηλής ανάλυσης ελέγχεται.

5. Μπορεί να ολοκληρώσει μια ποικιλία εργασιών επαλήθευσης μεγάλης κλίμακας και πολύπλοκων με υψηλό βαθμό αυτοματισμού. Μπορεί εύκολα να ελέγξει και να σαρώσει διάφορες ρυθμίσεις προστασίας, να εκτελέσει αναπαραγωγή σφαλμάτων, να αποθηκεύσει δεδομένα δοκιμών σε πραγματικό χρόνο, να εμφανίσει διανυσματικά γραφήματα και να εκτυπώσει αναφορές σε απευθείας σύνδεση.

6. Διαθέτει ανεξάρτητη αποκλειστική ρυθμιζόμενη έξοδο τροφοδοσίας DC 110V και 220V για επιτόπια επιθεώρηση.

7. Ο ελεγκτής TP-60A νέας γενιάς είναι εξοπλισμένος με 10 εισόδους ανοίγματος και 8 εξόδους ανοίγματος για εύκολη δοκιμή αυτο-έγχυσης. Η επαφή εισόδου είναι κενή επαφή και είναι συμβατή με επαφές δυναμικού 0~250V, οι οποίες μπορούν να αναγνωριστούν έξυπνα και αυτόματα.

8. Παρέχει διάφορες ενότητες λογισμικού αυτόματης δοκιμής και δοκιμή ενεργοποίησης συγχρονισμού GPS (προαιρετικό).

9. Μπορεί να εκτελέσει μια ποικιλία σύνθετων εργασιών βαθμονόμησης και μπορεί εύκολα να ελέγξει και να σαρώσει διάφορες ρυθμίσεις προστασίας για αναπαραγωγή σφαλμάτων. Μπορεί να αποθηκεύσει δεδομένα δοκιμών σε πραγματικό χρόνο, να εμφανίσει διανυσματικά γραφήματα, να εκτυπώσει αναφορές κ.λπ.

10. Ο σχεδιασμός της δομής απαγωγής θερμότητας είναι λογικός, τα μέτρα προστασίας υλικού είναι αξιόπιστα και τέλεια, και παρέχονται λειτουργία ομαλής εκκίνησης ισχύος, αυτοδιάγνωση σφαλμάτων λογισμικού και λειτουργία ασφάλισης εξόδου.

Κύριες Προδιαγραφές

Έξοδος ρεύματος AC

1. Έξοδος ρεύματος 6 φάσεων ανά φάση (ενεργή τιμή) 0 έως 30Α

2. Ακρίβεια εξόδου ≤0,5Α ±2mA

3. >0,5Α 0,2%

4. Έξοδος ανά φάση (ενεργή τιμή) όταν η έξοδος ρεύματος 3 φάσεων είναι 0 έως 60Α

5. Έξοδος ρεύματος παράλληλης σύνδεσης 6 φάσεων (RMS) 0～180Α

6. Επιτρεπόμενο ρεύμα φάσης για μεγάλο χρονικό διάστημα (ενεργή τιμή) 10Α

7. Μέγιστη ισχύς εξόδου ρεύματος φάσης 400VA

8. Επιτρεπόμενος χρόνος λειτουργίας για μέγιστη έξοδο ρεύματος παράλληλης σύνδεσης 6 φάσεων 10 δευτερόλεπτα

9. Εύρος συχνότητας (θεμελιώδης) 0～1000Hz

10. Αρμονικοί χρόνοι 1 έως 20 φορές

Έξοδος ρεύματος DC

11. Έξοδος ρεύματος 0～±10Α / ανά φάση, 0～20Α / υπέρθεση δύο φάσεων Ακρίβεια εξόδου 0,5

12. Μέγιστη τάση φορτίου εξόδου 20V

Έξοδος τάσης AC

13. Έξοδος τάσης φάσης (RMS) 0~120V Ακρίβεια εξόδου 0,2 επίπεδο

14. Έξοδος τάσης γραμμής (RMS) 0~240V

15. Έξοδος τάσης φάσης / τάσης γραμμής λειτουργία 80VA / 100VA

16. Εύρος συχνότητας (θεμελιώδης) 0～1000Hz

17. Αριθμός αρμονικών 1 έως 20 φορές

Έξοδος τάσης DC

18. Πλάτος εξόδου τάσης φάσης 0～±160V Ακρίβεια εξόδου 0,5 επίπεδο

19. Πλάτος εξόδου τάσης γραμμής 0 ~ 320V

20. Ισχύς εξόδου τάσης φάσης / τάσης γραμμής 70VA / 140VA

Διακόπτης

21. Ψηφιακή είσοδος 10 καναλιών

22. Κενή επαφή 1~20mA, 24V

23. Η επαφή δυναμικού συνδέεται στο "0": 0 έως +6V; "1": +11 V έως +250 V

24. 8 ζεύγη εξόδων διακόπτη DC: 220 V / 0,2 A; AC: 220 V / 0,5 A

Εύρος μέτρησης χρόνου

25. 0,1ms ~ 9999s, ακρίβεια μέτρησης <0,1mS

26. όγκος και βάρος : 480×360×200mm³      19kg

Πραγματικές εικόνες
