Ο εντοπιστής υπόγειων σωλήνων καλωδίων XHGX507 χρησιμοποιείται κυρίως για τον εντοπισμό σφαλμάτων καλωδίων, την ταυτοποίηση καλωδίων, την πορεία καλωδίων και τη μέτρηση βάθους.Μπορεί να ολοκληρώσει εργασίες που θα μπορούσαν να επιτευχθούν μόνο με λίγα σύνολα εργαλείων στο παρελθόν.
Αρχή λειτουργίας
Ο εντοπιστής υπόγειων σωλήνων καλωδίων έχει σχεδιαστεί με βάση τη μέθοδο ηλεκτρομαγνητικής επαγωγής και την εφαρμογή της αρχής της επικοινωνίας.
1Το ηλεκτρομαγνητικό σήμα παράγεται από τον πομπό και το σήμα μεταδίδεται στο υπόγειο καλώδιο που υποβάλλεται σε δοκιμή μέσω διαφόρων μεθόδων σύνδεσης μετάδοσης.
2Αφού το υπόγειο καλώδιο προκαλέσει το ηλεκτρομαγνητικό σήμα, δημιουργείται ένα επαγόμενο ρεύμα στο καλώδιο και το επαγόμενο ρεύμα εξαπλώνεται κατά μήκος του καλωδίου σε απόσταση.
3Κατά τη διαδικασία της διάδοσης του ρεύματος, τα ηλεκτρομαγνητικά κύματα ακτινοβολούνται στο έδαφος μέσω του υπόγειου καλωδίου.το σήμα ηλεκτρομαγνητικού κύματος θα λαμβάνεται στο έδαφος πάνω από το καλώδιο.
4Η θέση, η κατεύθυνση και το σφάλμα του υπόγειου καλωδίου μπορούν να κρίνονται από την αλλαγή της έντασης του σήματος που λαμβάνεται.
Χαρακτηριστικά
●Η μεγάλη οθόνη LCD εμφανίζει την ένταση του σήματος και η γραμμή, τα βέλη και οι φωνητικές εντολές διευκολύνουν τον χειριστή να κρίνει την υπόγεια θέση του καλωδίου και το σημείο βλάβης.Ένα άτομο μπορεί να τα κάνει όλα..
●Το ολοψηφιακό σχεδιασμό, η καθαρή μεγάλη οθόνη LCD και η αξιόπιστη τοποθέτηση
●Μεταφορτωμένο και ελαφρύ, εύκολο στη μεταφορά
●Εγκατασκευασμένη επαναφορτιζόμενη μπαταρία
●Εγκατεστημένο ωμμέτρο για τη μέτρηση της αντίστασης του κυκλώματος καλωδίου
●Μπορεί να χρησιμοποιηθεί για την ανίχνευση σφαλμάτων μόνωσης έως και 2MΩ προς τη γη
●Με λειτουργία φώτισης για να προσαρμόζεται στη λειτουργία τη νύχτα
●Εγκατεστημένο ωμμέτρο για τη μέτρηση της αντίστασης του κυκλώματος καλωδίου
●Δείχνει βάθος καλωδίου και ρεύμα
Κύρια συστατικά

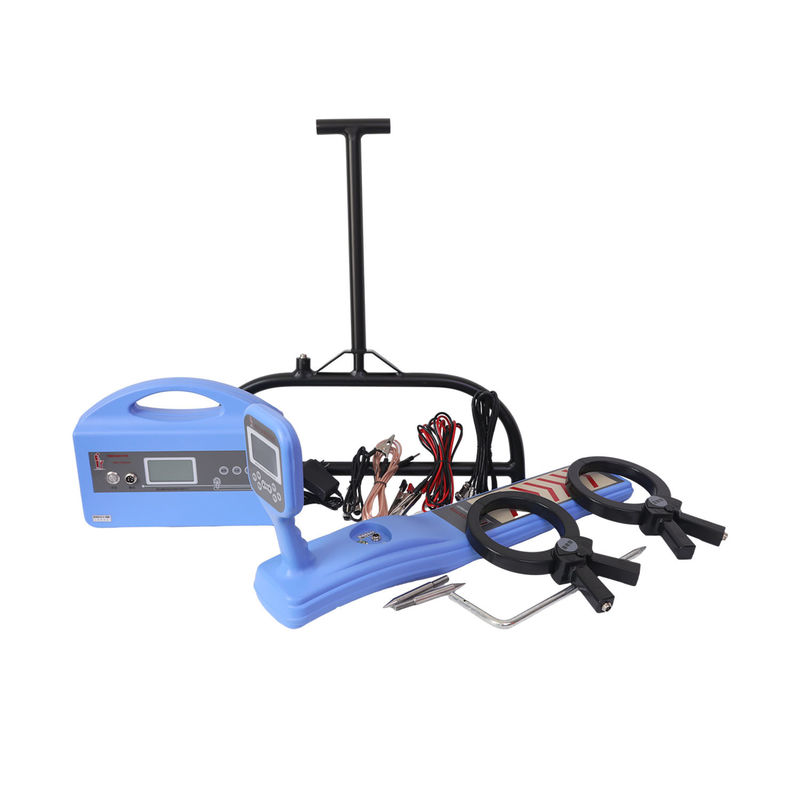

Αυτός ο εντοπιστής σωλήνων καλωδίων αποτελείται κυρίως από πομπό και δέκτη, με εξαρτήματα δύο λαβών, ένα πλαίσιο Α και τα απαραίτητα καλώδια σύνδεσης.
Τεχνικές παραμέτρους
Μεταδότης
|
Συχνότητα εργασίας
|
χαμηλή συχνότητα (815 Hz), μεσαία συχνότητα (8 kHz), υψηλή συχνότητα (33 kHz), ραδιοσυχνότητα (83 kHz)
|
|
Τρόπος λειτουργίας
|
μέθοδος άμεσης σύνδεσης, μέθοδος ζεύξης (μέθοδος σφραγίδας), μέθοδος επαγωγής
|
|
Αντίστοιχο φορτίο
|
5 Ωμ ∙ 3000 Ωμ
|
|
Δείκτης αντίστασης
|
5 ψηφία
|
|
Υπερθέρμανση και υπερχείλιση
|
αυτόματη προστασία
|
|
Δυνατότητα εξόδου
|
χαμηλή ταχύτητα, μεσαία ταχύτητα, υψηλή ταχύτητα
|
Αποδέκτης
| Συχνότητα εργασίας |
χαμηλή συχνότητα (815Hz), μεσαία συχνότητα (8kHz), υψηλή συχνότητα (33 kHz), ραδιοσυχνότητα (83 kHz), παθητική συχνότητα 50Hz
|
| Τρόπος κεραίας |
μέθοδος κοιλάδας (τρόπος μηδενικής αξίας), μέθοδος κορυφής (τρόπος κορύφους), μέθοδος τάσης βήματος και μέθοδος ρεύματος συμπίεσης (A-frame)
|
| Τρέχουσα ένδειξη |
να εμφανίζει την πραγματική τιμή ρεύματος του υπό δοκιμή καλωδίου (μονάδα: mA)
|
| Θερμοκρασία λειτουργίας |
-10°C+55°C |
| Δείκτης ισχύος |
γραφική απεικόνιση |
| Διάρκεια ζωής της μπαταρίας |
συνεχής εργασία > 8 ώρες: διαλείπουσα εργασία > 16 ώρες
|
| Δείκτης ισχύος σήματος |
διάγραμμα σκάλας, ψηφιακή περιοχή 0-999
|
| Κάντε έλεγχο |
χειροκίνητη ρύθμιση, δυναμικό εύρος 100dB |
| Βαθμός ανίχνευσης |
Το μέγιστο βάθος ανίχνευσης είναι περίπου 10 μέτρα.
|
| Μέγιστη απόσταση ανίχνευσης |
Το καλώδιο με καλή μόνωση μπορεί να έχει μήκος έως 15 χλμ. με τη μέθοδο της άμεσης σύνδεσης
|
| Μέτρηση βάθους |
πατήστε το πλήκτρο βάθους για να εμφανίσετε τρία ψηφία, το μέγιστο βάθος μπορεί να μετρηθεί έως και 10 μέτρα
|
| Ακριβότητα |
Χαμηλή συχνότητα: ±((1-5)%≤2,5m Ραδιοσυχνότητα: ±(5-12)%≤2,5m
|
Πακέτο-Αλουμινίου κράμα προστατευτικό κουτί- ξύλινη θήκη
