Τοποθετητής καλωδίων και αγωγών.

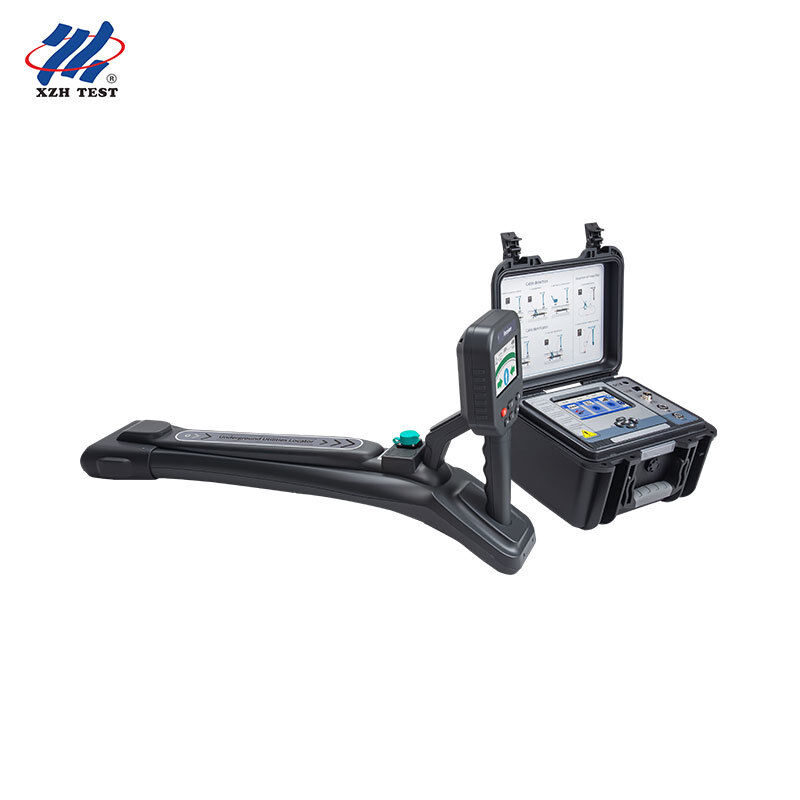

Το XHGX507C1 είναι ένα ολοκληρωμένο σύστημα ανίχνευσης δημόσιων εγκαταστάσεων, κατάλληλο για αστικές και κατασκευαστικές εργασίες: μπορεί να παρακολουθεί τα θαμμένα καλώδια ηλεκτρικής ενέργειας, καλώδια επικοινωνίας, υδραγωγούς μετάλλου, αγωγούς καυσίμου και αγωγούς, να δείχνει την πορεία τους και να παρέχει κατευθυντήριες οδηγίες, να μετράει σε πραγματικό χρόνο το βάθος και το ρεύμα των υποθαλάσσιων καλωδίων (0-20 μέτρα), και να αναγνωρίζει τα μεμονωμένα καλώδια σε περισσότερες από 20 γραμμές καλωδίων σε κοινόχρηστους αγωγούς. Έτσι, το προσωπικό μπορεί να γνωρίζει με ακρίβεια τι είναι κάτω από το σκάφος πριν φτάσει το σκάφος.
Η XHGX507C1 υποστηρίζει ένα πλήρες πρόγραμμα προ-ανασκαφής που συνιστάται για την εξασφάλιση της ασφάλειας των δημόσιων εγκαταστάσεων: η παθητική σάρωση δεν απαιτεί οποιονδήποτε πομπό για να βρεθεί η καλωδίωση, η σάρωση περιοχής με τρόπο αισθητήρα μπορεί να δείξει τους μη εκτεθειμένους μεταλλικούς αγωγούς, και μπορεί να παρακολουθήσει και να επαληθεύσει το βάθος της διαδρομής κάθε σήμανσης πριν από την ανασκαφή.
Εφαρμογή και στόχος ακροατών: αποκλειστικά για τους φορείς εκμετάλλευσης δικτύων παροχής νερού, καυσίμου και θέρμανσης, τους υπαλλήλους τηλεπικοινωνιών, τους εργολάβους σχεδιασμού δημόσιων εγκαταστάσεων καθώς και τις ομάδες πολιτικών μηχανικών σχεδιασμού, που χρησιμοποιούνται για την τοποθέτηση και το σχεδιασμό υπόγειων δημόσιων εγκαταστάσεων πριν από την ανασκαφή, την ανακαίνιση ή την ανοιχτή κατασκευή, για την πρόληψη της πρόσκρουσης καλωδίων και αγωγών.
Κύρια πρότυπα
| 范围 |
规格 |
| 模型 |
XHGX507C1 |
| 函数 |
Διάκριση καλωδίου,Αποστολή καλωδίου,Αποστολή καλωδίου |
| 检测范围 (περιοχή ελέγχου) |
直接连接: 0 ¥ 20公里; ¥合方式: 0 ¥ 10公里; ¥感应方式:适用于埋设深度2米以下的电缆. |
| Μέτρηση βάθους |
Δείχνει σε πραγματικό χρόνο 20 χιλιοστά, ακρίβεια τοποθέτησης κεντρικού άξονα ± 5%, -10% |
| ισχύς εξόδου εκτοξευτή |
Μέγιστη ισχύς 15W,9 级可调, πλήρως αυτόματη αντισταθμιστική αντιστοιχία σε πραγματικό χρόνο |
| εκτοξευτής τάση εξόδου |
Μέγιστη τάση 300V (άμεση έξοδος) |
| συχνότητα εξόδου |
11 κινητές συχνότητες: 640Hz,10,28 kHz,20,56 kHz,30,20 kHz,40,09 kHz,80,19 kHz,100,2 kHz,320,7 kHz,650,6 kHz,81.9kHz,197kHz· πρόσθετη αύξηση της παθητικής συχνότητας δέκτη 50Hz/60Hz/250Hz |
| Τρόπος εξόδου |
直接连接/ 合 合/ 感应 由连接 的附件 αυτόματη αναγνώριση |
| 电缆 αναγνώριση |
Μέγιστο 20 根预校准电缆 ((L1L20),配有柔性设备;合格标准: ρεύμα ≥0.3mA,且在校准值的75%~135%范围内, ρεύμα κατεύθυνση ταιριάζει |
| 故障定位 ((可选)) |
Χρησιμοποιείται η μέθοδος A τύπου τάσης άλματος 640Hz ∆3.20kHz για την ανίχνευση ζημιών από την απομόνωση, σφάλματα σύνδεσης καλωδίων χαμηλής πίεσης και σφάλματα προστασίας καλωδίων υψηλής πίεσης. |
| Δείκτης δέκτη/ μπαταρία |
4.3 ιντσών ηλεκτρικής χωρητικότητας αφής υγρής οθόνης, ηλιακής ακτινοβολίας;8.4V 5200mAh επαναφορτιζόμενη μπαταρία |
| εκτοξευτής οθόνης/ μπαταρία |
5 ιντσών ηλεκτρικής χωρητικότητας οθόνη υγρής κρυστάλλου, 11.1V φορτιζόμενη μπαταρία νηστίου |
| ἀντικείμενα |
εκτοξευτής 合 內径Φ125mm; ελαστική αναγνώριση 內径Φ200mm ((και μεγαλύτερο διάμετρο μπορεί να προσαρμοστεί) |
| 收费 |
Ο εκτοξευτής είναι γεμάτος ρεύμα (σταθμός κλεισίματος) περίπου 5-6 ώρες· ο δέκτης γεμάτος ρεύμα περίπου 3-4 ώρες· μπορεί να πραγματοποιήσει κύκλο φόρτισης 300-500 φορές. |
| εργασιακό περιβάλλον |
εργασιακή θερμοκρασία: -10°C έως +40°C, σχετική υγρασία χαμηλότερη του 80%· θερμοκρασία αποθήκευσης: -10°C έως +50°C, σχετική υγρασία ≤95% (χωρίς ψύξη) |
| Ασφάλεια/ηλεκτρομαγνητική συμβατότητα |
IEC61010-1 ((CAT III 600V / CAT III 300V),IEC61010-031,IEC61326, ρύπανση等级 2 |
Κύρια χαρακτηριστικά
Ένα όργανο που μπορεί να εντοπίσει όλες τις μεταλλικές δημόσιες εγκαταστάσεις:ιχνηλατηρίου ηλεκτρικού καλωδίου (带电或不带电), καλωδίου επικοινωνίας, μεταλλικού υδραγωγείου και αγωγού καυσίμου, καλωδιακού αγωγού και άλλων συνεχών μεταλλικών δομών αντικαθιστώντας το χωριστό καλωδιακό ιχνηλατητή και τοποθετητή καλωδίου σε ένα αυτοκίνητο.
Ανεπαρκής ανίχνευση εκτοξευτή:50Hz/60Hz/250Hz εργασιακή συχνότητα και ακτινοβολία παθητική λειτουργία μπορεί να εντοπιστεί γρήγορα καλώδια ηλεκτρικής ζώνης και σωλήνες ακτινοβολίας κατά τη διάρκεια της αρχικής έρευνας στο χώρο.
Εντυπωσιακό μοντέλο περιφερειακής εξερεύνησης:Όταν δεν υπάρχει τελικό σωλήνα ή σημείο πρόσβασης εκτεθειμένο, ο εκτοξευτής εκπέμπει σήματα ακτινοβολίας από το έδαφος, δύο χειριστές σε παράλληλη σάρωση του χώρου, για να ζωγραφίσουν το διάσπασμα του ακαθόριστου σωλήνα, και στη συνέχεια να συνεχίσουν την καταστροφή.
导导线 巡航 界面: Οδηγός4Ο υποδειγματικός σωλήνας και η κατεύθυνση του βέλους στην οθόνη των.3 ιντσών δείχνουν με ακρίβεια την πορεία του σωλήνα. Μόνο οι χειριστές που έχουν λάβει την ελάχιστη εκπαίδευση μπορούν να παρακολουθήσουν με ακρίβεια την πρώτη ημέρα.
σκάψιμο πριν από την βαθιά επαλήθευση:Η πραγματική ώρα δείχνει 0-20 μέτρα βάθος, ακρίβεια κεντρικού άξονα ± 5% / -10%, επιπλέον, χρησιμοποιείται χειροκίνητη μέθοδος 45° 谷 και 80% 宽峰 για την αναθεώρηση βασικού βάθους.
14 επιλογές συχνότητας:11 αποτελεσματικές συχνότητες (από 640Hz έως 197kHz) συν το ασύρματο εύρος συχνότητας 50Hz/60Hz/250Hz, επιτρέπουν στους χειριστές να απομονώνουν τον στόχο από τις γειτονικές γραμμές σύμφωνα με τις συνθήκες του εδάφους και των αγωγών.
15W Μεγάλη ισχύς εκτοξευτή:Η άμεση σύνδεση φτάνει τα 0-20 χιλιόμετρα, ο συνδυασμός φτάνει τα 0-10 χιλιόμετρα.
20 根電缆共享管道中 αναγνώριση:Η προετοιμασία των καλωδίων είναι σημαντική για την προετοιμασία των καλωδίων τηλεπικοινωνιών.
σαφής οδηγίες για την αξιοπιστία των δεδομένων:Όταν ο αριθμός είναι αξιόπιστος, ο δείκτης αντιπαραταραχής θα γίνει πράσινος. Όταν η διαταραχή είναι σοβαρή, ο δείκτης θα γίνει κόκκινος, εμποδίζοντας το προσωπικό να αναλάβει δράση με βάση αναξιόπιστα δεδομένα.
便携且可现场使用:Ο δέκτης ζυγίζει περίπου 2 κιλά, η ενσωματωμένη εργαλειοθήκη μπορεί να αντέξει πίεση περίπου 200 κιλών. Η οθόνη αφής που μπορεί να δει κανείς κάτω από το φως του ήλιου και ο χρόνος διαρκείας της μπαταρίας όλη μέρα επιτρέπουν την επιτυχή διεξαγωγή της έρευνας.
开挖前场地勘探清单 νηολόγηση νηολόγηση
| 步 |
Προτεινόμενα μέτρα |
| 1. Κινητή σάρωση |
Σε εργασιακή συχνότητα (50/60/250Hz) και σε ραδιοσυχνότητα, για τη σάρωση δικτύου στην εργασιακή περιοχή, για την ανίχνευση καλωδίων ηλεκτρικής ζώνης, χωρίς να απαιτείται πομπός. |
| 2. Ενστικτωτική σάρωση |
Δύο χειριστές διατηρούν την απόσταση μεταξύ του πομπού και του δέκτη περίπου 20 μέτρα, σκανάροντας οριζόντια την περιοχή για να εντοπίσουν μη εκτεθειμένους μεταλλικούς σωλήνες. |
| 3. 标记可疑路线 Ο δρόμος είναι αμφίβολος. |
Χρησιμοποιήστε χρώμα για να σημειώσετε την αντίδραση κάθε κορυφής στο έδαφος. Θα πρέπει να επανεξετάσετε την ισχυρή γραμμή σήματος σε υψηλή αύξηση, για να βρείτε ασθενέστερες γειτονικές δημόσιες εγκαταστάσεις. |
| 4. ιχνηλασία και μέτρηση βάθους |
Χρησιμοποιεί τον δέκτη για να παρακολουθεί κάθε γραμμή και να καταγράφει το βάθος (0-20 μέτρα) και την ταχύτητα ροής. Χρησιμοποιεί τη μέθοδο 45 μοιρών ή 80% πλάτους για να επαληθεύει το βάθος του ορίου. |
| 5. αναγνωρισμός στόχου καλωδίων |
Όταν πολλά καλώδια έχουν κοινό σωλήνα ή κοινό χωματερό, μπορεί να χρησιμοποιηθεί ευελιξία για να προσδιοριστεί η ακριβής θέση του καλωδίου στόχου σε έως και 20 καλώδια. |
| 6. 交叉核对 |
Δεδομένου ότι κάθε μέθοδος έχει τους περιορισμούς της, θα πρέπει να χρησιμοποιούνται διαφορετικές μεθόδους ή να επαναλαμβάνεται η έρευνα πριν από την ανασκαφή, ώστε να μειωθεί στο μέγιστο ο κίνδυνος παραλείψεων δημόσιων εγκαταστάσεων. |
常问问题 (Συχνές ερωτήσεις)
Προβλήμα 1: Αυτός ο υπόγειος εντοπιστής είναι σχεδιασμένος για ποιους χρήστες;
Είναι ειδικά σχεδιασμένο για δήμους, φορείς παροχής νερού, καυσίμων και θέρμανσης, προσωπικό τηλεπικοινωνιών, εργολάβους γεωγραφικών έργων δημόσιων εγκαταστάσεων και ομάδες πολιτικών μηχανικών, που χρησιμοποιούνται για την εξερεύνηση υπόγειων δημόσιων εγκαταστάσεων πριν από την ανασκαφή, την ανακαίνιση ή την ανοιχτή κατασκευή.
Ε2: Μπορεί να ανιχνεύσει ποιους υπόγειους αγωγούς;
Όλα τα μεταλλικά σωλήνες: ηλεκτρικά καλώδια (ελκ. και μη), καλώδια επικοινωνιών, μεταλλικά σωλήνες νερού, σωλήνες αερίου, σωλήνες θέρμανσης και σωλήνες.
Προβλήματα 3: Πόσο ακριβείς είναι οι βαθμίδες πριν την ανασκαφή;
Το εύρος μέτρησης βάθους σε πραγματικό χρόνο είναι 20 μέτρα, η ακρίβεια κεντρικού άξονα σε βάθος 3 μέτρων είναι ± 5%, σε βάθος 20 μέτρων είναι 10%. Για το βασικό σημείο, χρησιμοποιείται η μέθοδος 45° λωρίδας κοιλάδας και η μέθοδος 80% πλάτους κορυφής για ανεξάρτητη επαλήθευση.
Ερ: Μπορεί να βρει σωλήνες χωρίς εκτεθειμένα σημεία πρόσβασης;
Ναι. Μπορείτε να χρησιμοποιήσετε τον τρόπο αισθητήρα: τοποθετήστε τον πομπό στο έδαφος πάνω από την αναμενόμενη γραμμή, και χρησιμοποιήστε τον δέκτη για σάρωση· ή χρησιμοποιήστε την ανίχνευση παθητικής ενεργειακής συχνότητας / ραδιοσυχνότητας. Αυτές οι μορφές έχουν σχεδιαστεί αποκλειστικά για την ανίχνευση μη εκτεθειμένων και μη γνωστών δημόσιων εγκαταστάσεων.
Ε5: Τι περιεχόμενο περιέχει το τυποποιημένο σύνολο;
Το σύνολο περιλαμβάνει δέκτη, πομπό, άμεση γραμμή σήματος, σύνδεση, ευέλικτη αναγνώριση, γραμμή δοκιμής διπλής κεφαλής, δύο φορτιστήρια, ράφι τύπου Α του καλωδίου συνδετήρα, γωνία σύνδεσης, καλώδιο USB και κλειδαριό-κλειδί. Όλα τα εξαρτήματα είναι συσκευασμένα σε ένα ανθεκτικό στην πίεση εργαλείο, μπορούν να τεθούν σε χρήση ανά πάσα στιγμή.
