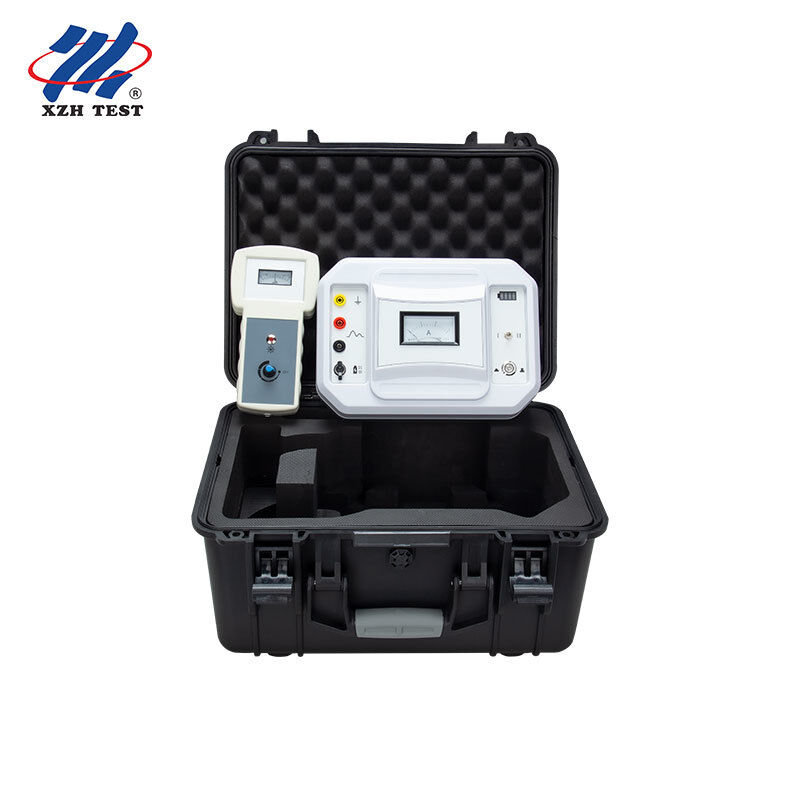

Ταυτοποιητής καλωδίων διπλής λειτουργίας Ενεργός και απενεργοποιημένος Ταυτοποίηση καλωδίων για την κατασκευή και συντήρηση πεδίου XHSB505B

Το Αναγνωριστικό Καλωδίου XHSB505B είναι ένα επαγγελματικό όργανο πεδίου που αναπτύχθηκε για να λύσει μια από τις πιο επίμονες προκλήσεις στις εργασίες καλωδίων ισχύος: ποιο καλώδιο είναι αυτό που ψάχνουμε; Σε τάφρους καλωδίων με δεκάδες καλώδια πανομοιότυπων προδιαγραφών, τα συνεργεία κατασκευής και συντήρησης αντιμετωπίζουν σημαντική δυσκολία στον εντοπισμό του σωστού καλωδίου. Το XHSB505B εξαλείφει αυτή την αβεβαιότητα με γρήγορο, ακριβή εντοπισμό καλωδίων χρησιμοποιώντας προηγμένη τεχνολογία παλμικού σήματος και ηλεκτρομαγνητική ανίχνευση υψηλής ευαισθησίας.

Αναπτύχθηκε υπό την καθοδήγηση της θεωρίας του ηλεκτρομαγνητικού πεδίου και αξιοποιώντας σύγχρονες τεχνολογίες ηλεκτρονικών και εργαλείων, το XHSB505B είναι η πρακτική λύση για ομάδες κατασκευής, εγκατάστασης, συντήρησης, μετανάστευσης και αντιμετώπισης προβλημάτων καλωδίων υψηλής τάσης. Υποστηρίζει μοναδικά τόσο την αναγνώριση καλωδίων υπό τάση (μέθοδος σύζευξης) όσο και την αναγνώριση καλωδίων χωρίς τάση (μέθοδος άμεσης σύνδεσης) σε μία φορητή συσκευή.

1. Λειτουργία διπλής λειτουργίας — αναγνωρίζει τόσο καλώδια υπό τάση (μέθοδος σύζευξης) όσο και καλώδια χωρίς τάση (μέθοδος άμεσης σύνδεσης) με έναν απλό διακόπτη ταχυτήτων
2. Ακριβής και αξιόπιστη αναγνώριση με σαφή ένδειξη κατεύθυνσης ταλάντωσης δείκτη
3. Η μεγάλη σιαγόνα σφιγκτήρα 125mm φιλοξενεί μια μεγάλη ποικιλία διαμέτρων καλωδίων
4. Το παλμικό σήμα υψηλού ρεύματος 15Α εξασφαλίζει αξιόπιστη ανίχνευση ακόμη και μέσω της θωράκισης του καλωδίου
5. Εξαιρετικά απλή λειτουργία με διαισθητικά χειριστήρια κατάλληλα για συνθήκες πεδίου
6. Ρυθμιζόμενη ισχύς σήματος δέκτη για βέλτιστη ευαισθησία σε μεταβαλλόμενες συνθήκες
7. Συμπαγής, φορητός σχεδιασμός με ελαφριά κατασκευή για εύκολη μεταφορά σε χώρους πεδίου
8. Ενσωματωμένη μπαταρία λιθίου 12VDC με βολική θύρα φόρτισης DC

Ανίχνευση καλωδίου χωρίς τάση (Μέθοδος άμεσης σύνδεσης): Ο πομπός παράγει ένα ειδικό παλμικό σήμα που εφαρμόζεται στο καλώδιο στόχο μέσω άμεσης σύνδεσης. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα σήμα επαγωγής που είναι συνεπές με το πρότυπο του εκπεμπόμενου σήματος παράγεται κατά μήκος ολόκληρου του καλωδίου. Χρησιμοποιώντας τον σφιγκτήρα λήψης υψηλής ευαισθησίας και τον φορητό δέκτη, οι χειριστές σαρώνουν όλα τα καλώδια στον χώρο και εντοπίζουν με ακρίβεια το καλώδιο που φέρει το σήμα παρατηρώντας την ένδειξη του μετρητή του δέκτη και το ακουστικό σήμα "μπιπ" — υποδεικνύοντας το καλώδιο χωρίς τάση που πρέπει να αναγνωριστεί.

Ανίχνευση καλωδίου υπό τάση (Μέθοδος σύζευξης): Ο πομπός παράγει ένα ειδικό παλμικό σήμα που εφαρμόζεται στο καλώδιο στόχο υπό τάση μέσω ενός ειδικού σφιγκτήρα εκπομπής — δεν απαιτείται άμεση ηλεκτρική σύνδεση. Το σήμα επαγωγής διαδίδεται κατά μήκος του καλωδίου και ο σφιγκτήρας λήψης το ανιχνεύει μεταξύ όλων των καλωδίων στον χώρο. Ο δέκτης υποδεικνύει ποιο καλώδιο φέρει το σήμα μέσω σταθερής συχνότητας ταλάντωσης του δείκτη και ακουστικών παλμών, επιτρέποντας την ασφαλή αναγνώριση καλωδίων υπό τάση χωρίς διακοπή της υπηρεσίας.

1. Αποσυνδέστε τη θωράκιση του καλωδίου και στα δύο άκρα από τη γείωση. Συνδέστε το κόκκινο κλιπ εξόδου στον πυρήνα του καλωδίου στόχου (καλή φάση ή φάση υψηλότερης μόνωσης). Συνδέστε το μαύρο κλιπ εξόδου στο σημείο γείωσης ή στον πάσσαλο γείωσης. Ο αντίστοιχος πυρήνας στο μακρινό άκρο πρέπει να συνδεθεί στο ίδιο σημείο γείωσης.
2. Ενεργοποιήστε τον διακόπτη τροφοδοσίας του πομπού, επιλέξτε Ταχύτητα "I". Η ενδεικτική λυχνία τροφοδοσίας αναβοσβήνει τρεις φορές και ο δείκτης του αμπερόμετρου ταλαντώνεται τρεις φορές με την ίδια συχνότητα, στη συνέχεια εξάγει παλμικό σήμα σε κύκλο.
3. Συνδέστε τον δέκτη στον σφιγκτήρα λήψης και τοποθετήστε τον στο καλώδιο που πρόκειται να δοκιμαστεί.
4. Βεβαιωθείτε ότι το βέλος του σφιγκτήρα λήψης δείχνει προς την κατεύθυνση της ροής του ρεύματος — διαφορετικά ο δείκτης ταλαντώνεται προς την αντίθετη κατεύθυνση.
5. Γυρίστε το κουμπί του δέκτη δεξιόστροφα μέχρι να ακούσετε ένα "μπιπ" για να ενεργοποιηθεί, στη συνέχεια ρυθμίστε την ισχύ του σήματος. Μόνο το καλώδιο που φέρει το σήμα θα εμφανίζει σταθερή συχνότητα ταλάντωσης του δείκτη που αντιστοιχεί στον πομπό, με ακουστικούς παλμούς "μπιπ-μπιπ-μπιπ".

1. Συνδέστε την έξοδο του πομπού στον σφιγκτήρα εκπομπής και τοποθετήστε τον στο καλώδιο στόχο υπό τάση σε κατάλληλη θέση.
2. Ενεργοποιήστε τον πομπό, επιλέξτε Ταχύτητα "II". Η ενδεικτική λυχνία τροφοδοσίας αναβοσβήνει τρεις φορές και ο δείκτης του αμπερόμετρου ταλαντώνεται με την ίδια συχνότητα, εξάγοντας παλμικό σήμα σε κύκλο.
3. Συνδέστε τον δέκτη στον σφιγκτήρα λήψης και τοποθετήστε τον στο καλώδιο που πρόκειται να δοκιμαστεί.
4. Βεβαιωθείτε ότι το βέλος του σφιγκτήρα λήψης δείχνει προς την κατεύθυνση της ροής του ρεύματος.
5. Γυρίστε το κουμπί του δέκτη δεξιόστροφα μέχρι να ακούσετε ένα "μπιπ" για να ενεργοποιηθεί. Ρυθμίστε την ισχύ του σήματος — μόνο το καλώδιο που φέρει το σήμα εμφανίζει σταθερή ταλάντωση συχνότητας και ακουστικούς παλμούς "μπιπ-μπιπ-μπιπ".
