Ταυτοποιητής καλωδίου Ταυτοποίηση ενεργών και απενεργοποιημένων καλωδίων

 Αυτός ο αναγνωριστής καλωδίων βασίζεται στην επιτόπια αναγνώριση πολλαπλών καλωδίων που χρειάζονται επειγόντως από το προσωπικό κατασκευής, εγκατάστασης και συντήρησης καλωδίων υψηλής τάσης, αναφερόμενος σε ξένη προηγμένη τεχνολογία και υπό την καθοδήγηση της θεωρίας του ηλεκτρομαγνητικού πεδίου, αναπτύσσεται με τη χρήση σύγχρονης ηλεκτρονικής τεχνολογίας και τεχνολογίας εργαλείων.
Ένα πολύ δύσκολο ερώτημα συναντάται συχνά σε επιτόπιες εργασίες όπως η τοποθέτηση, η μετεγκατάσταση, η συντήρηση και η αντιμετώπιση προβλημάτων καλωδίων ρεύματος: ποιο καλώδιο ψάχνουμε; Ειδικά σε πολλά κανάλια καλωδίων με την ίδια προδιαγραφή, οι εργάτες κατασκευής είναι σε αδιέξοδο. Αυτή η συσκευή μπορεί να σας βοηθήσει να λύσετε αυτό το πρόβλημα γρήγορα και με ακρίβεια.


 Αρχή λειτουργίας
Ανίχνευση μη φορτισμένου καλωδίου: Ο πομπός δημιουργεί κυρίως ένα ειδικό παλμικό σήμα, το οποίο προστίθεται στο καλώδιο που πρόκειται να αναγνωριστεί μέσω της γραμμής σύνδεσης. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα επαγωγικό σήμα σύμφωνο με τον νόμο του μεταδιδόμενου σήματος πρέπει να δημιουργηθεί κατά μήκος του καλωδίου. Χρησιμοποιείται στον χώρο δοκιμών. Η σφιγκτήρα λήψης υψηλής ευαισθησίας συν το φορητό δέκτη ανιχνεύει όλα τα καλώδια στον χώρο και το καλώδιο στο οποίο προστίθεται το σήμα μπορεί να βρεθεί με ακρίβεια σύμφωνα με την ένδειξη του μετρητή του φορητού δέκτη (δηλαδή, το μη φορτισμένο καλώδιο που πρόκειται να αναγνωριστεί).Ανίχνευση ζωντανού καλωδίου: Ο πομπός δημιουργεί κυρίως ένα ειδικό παλμικό σήμα, το οποίο προστίθεται σε ένα σημείο του ζωντανού καλωδίου που πρόκειται να αναγνωριστεί μέσω ενός ειδικού σφιγκτήρα μετάδοσης. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα επαγωγικό σήμα σύμφωνο με τον νόμο του μεταδιδόμενου σήματος πρέπει να δημιουργηθεί κατά μήκος του καλωδίου. Κατά τη διάρκεια της δοκιμής Χρησιμοποιήστε πένσες λήψης υψηλής ευαισθησίας και έναν φορητό δέκτη για να ανιχνεύσετε όλα τα καλώδια στον χώρο και μπορείτε να βρείτε με ακρίβεια το καλώδιο με το προστιθέμενο σήμα (δηλαδή, το ζωντανό καλώδιο που πρόκειται να αναγνωριστεί) σύμφωνα με τις οδηγίες του φορητού δέκτη.
 Χαρακτηριστικά
Η αναγνώριση είναι ακριβής.
Μεγάλα σαγόνια αναγνώρισης ταιριάζουν σε μεγάλη ποικιλία καλωδίων.
Πολύ εύκολο στη χρήση.
Οι οδηγίες είναι σαφείς και διαισθητικές.
Τα κύρια και βοηθητικά μέρη είναι φορητά και όμορφα.
Η ισχύς του λαμβανόμενου σήματος του δέκτη είναι ρυθμιζόμενη.
Μπορούν να δοκιμαστούν τόσο ζωντανά όσο και νεκρά καλώδια.
Μικρό και φορητό, ελαφρύ.

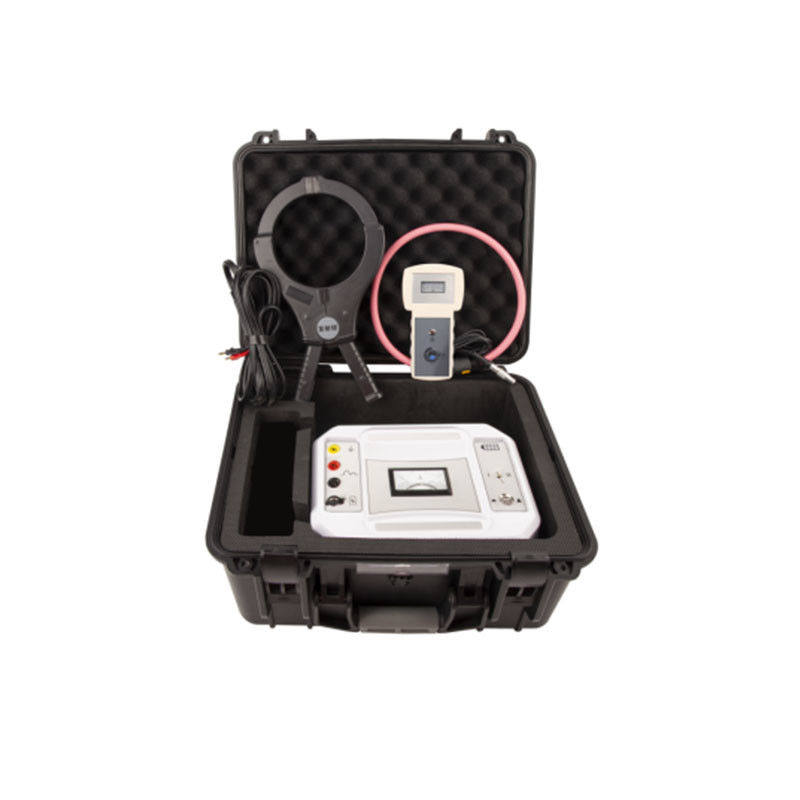

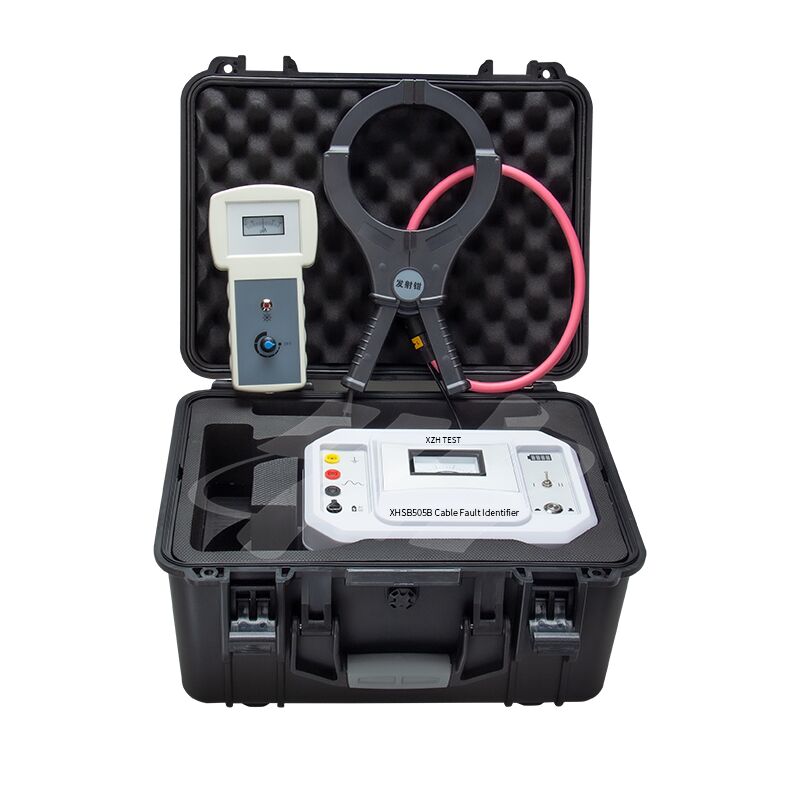

 Αυτό το όργανο αποτελείται από έναν πομπό, έναν σφιγκτήρα μετάδοσης, έναν σφιγκτήρα λήψης, έναν φορητό δέκτη κ.λπ.
Πίνακας πομπού:




1. Πόλος γείωσης: τερματικό γείωσης ασφαλείας εξοπλισμού;

2. Θετικός πόλος εξόδου: θετικός πόλος εξόδου πομπού, συνδέστε την κόκκινη γραμμή εξόδου;

3. Αρνητικός πόλος εξόδου: αρνητικός πόλος εξόδου πομπού, συνδέστε τη μαύρη γραμμή εξόδου;

4. Φόρτιση: Θύρα φόρτισης DC12V, συνδέστε τον φορτιστή 12V για να ξεκινήσει η φόρτιση;

5. Διακόπτης λειτουργίας: ενεργοποίηση/απενεργοποίηση της ισχύος λειτουργίας;

6. Διακόπτης ταχυτήτων: "Ⅰ" για αναγνώριση μη τροφοδοτούμενου καλωδίου; "Ⅱ" για αναγνώριση τροφοδοτούμενου καλωδίου;

7. Ένδειξη ισχύος: ένδειξη σε πραγματικό χρόνο της ισχύος της μπαταρίας όταν λειτουργεί η ενσωματωμένη μπαταρία;

8. Αμπερόμετρο: εμφανίζει την στιγμιαία μέση τιμή του ρεύματος εξόδου.

1. Ο φορητός δέκτης διαθέτει ένα κουμπί ρύθμισης που μπορεί να ρυθμίσει την ισχύ του λαμβανόμενου σήματος (περιστροφή δεξιόστροφα: η ισχύς του λαμβανόμενου σήματος αυξάνεται; περιστροφή αριστερόστροφα: η ισχύς του λαμβανόμενου σήματος μειώνεται; και έχει λειτουργία διακόπτη).

2. Υπάρχει μια διεπαφή BNC στην κάτω πλευρά του φορητού δέκτη, η οποία είναι συνδεδεμένη με τον σφιγκτήρα λήψης για να λάβει το σήμα όταν χρησιμοποιείται.

Τεχνικές παράμετροι


Οδηγίες για την αναγνώριση μη φορτισμένων καλωδίων - άμεση μέθοδος σύνδεσης


1. Αποσυνδέστε την θωράκιση και στα δύο άκρα του καλωδίου από το έδαφος, σφίξτε το κόκκινο κλιπ του καλωδίου εξόδου του πομπού στο καλώδιο πυρήνα του καλωδίου που πρόκειται να ελεγχθεί (καλή φάση ή φάση με υψηλότερη μόνωση) και σφίξτε το μαύρο κλιπ του καλωδίου εξόδου του πομπού στο καλώδιο πυρήνα του καλωδίου που πρόκειται να ελεγχθεί. Στο σημείο γείωσης ή στο πάσσαλο γείωσης, το αντίστοιχο καλώδιο πυρήνα του καλωδίου συνδέεται στο σημείο γείωσης ή στο πάσσαλο γείωσης στο μακρινό άκρο, όπως φαίνεται στην παραπάνω εικόνα.

2. Ενεργοποιήστε τον διακόπτη λειτουργίας του κύριου σώματος του πομπού, επιλέξτε τη θέση "Ⅰ" του διακόπτη ταχυτήτων, η λυχνία του διακόπτη λειτουργίας αναβοσβήνει τρεις φορές και ο δείκτης του αμπερόμετρου ταλαντεύεται επίσης τρεις φορές στην ίδια συχνότητα και το παλμικό σήμα εξάγεται κυκλικά με τη σειρά.

3. Συνδέστε τον δέκτη στον σφιγκτήρα λήψης και ο σφιγκτήρας λήψης σφίγγεται στο καλώδιο που πρόκειται να ελεγχθεί.

4. Σημειώστε ότι η κατεύθυνση του βέλους του σφιγκτήρα λήψης είναι η κατεύθυνση της εισροής ρεύματος (θετική κατεύθυνση), διαφορετικά η ταλάντευση του χεριού του ρολογιού είναι ακριβώς το αντίθετο.

5. Γυρίστε το κουμπί ρύθμισης του δέκτη δεξιόστροφα και όταν ακούσετε ένα "μπιπ", ενεργοποιήστε τον διακόπτη του δέκτη. Στη συνέχεια, ρυθμίστε την ισχύ του λαμβανόμενου σήματος του δέκτη σε μια κατάλληλη θέση. Αυτή τη στιγμή, το σήμα μπορεί να ληφθεί μόνο στο καλώδιο που προσθέτει το σήμα και η συχνότητα ταλάντευσης του σήματος είναι σύμφωνη με τη συχνότητα του πομπού και εκδίδεται ένας ήχος "ντι-ντι-ντι".

Οδηγίες αναγνώρισης ζωντανού καλωδίου - Μέθοδος σύζευξης


Σημειώσεις μεθόδου σύζευξης:
1. Δεν χρειάζεται να κάνετε καμία ενέργεια στο καλώδιο υπό δοκιμή, απλώς σφίξτε τον σφιγκτήρα εκκίνησης στο καλώδιο για δοκιμή.

2. Και τα δύο άκρα του περιβλήματος του καλωδίου πρέπει να είναι καλά γειωμένα, διαφορετικά το ρεύμα σύζευξης θα μειωθεί με την αύξηση της αντίστασης γείωσης.

3. Εάν το περίβλημα και στα δύο άκρα δεν είναι γειωμένο ή η μέση του περιβλήματος είναι αποσυνδεδεμένη, η μέθοδος σύζευξης δεν μπορεί να χρησιμοποιηθεί.

4. Όταν οι πένσες εκκίνησης εισάγονται στο καλώδιο, η κατεύθυνση του βέλους στις πένσες δείχνει το άκρο του καλωδίου.

5. Κρατήστε τον σφιγκτήρα λήψης και τον σφιγκτήρα μετάδοσης σε απόσταση 2 μέτρων όσο το δυνατόν περισσότερο.

Μέθοδος:
1). Συνδέστε το άκρο εξόδου του πομπού στον σφιγκτήρα εκκίνησης και σφίξτε τον σφιγκτήρα εκκίνησης στην κατάλληλη θέση του ζωντανού καλωδίου που πρόκειται να αναγνωριστεί, όπως φαίνεται στην παραπάνω εικόνα.

2). Ενεργοποιήστε τον διακόπτη λειτουργίας της κύριας μονάδας του πομπού και επιλέξτε τον διακόπτη θέσης "II". Η λυχνία του διακόπτη λειτουργίας αναβοσβήνει τρεις φορές και ο δείκτης του αμπερόμετρου ταλαντεύεται επίσης τρεις φορές στην ίδια συχνότητα και το παλμικό σήμα εξάγεται κυκλικά με τη σειρά.

3). Συνδέστε τον δέκτη στον σφιγκτήρα λήψης και ο σφιγκτήρας λήψης σφίγγεται στο καλώδιο που πρόκειται να ελεγχθεί.

4). Σημειώστε ότι η κατεύθυνση του βέλους του σφιγκτήρα λήψης είναι η κατεύθυνση της εισροής ρεύματος (θετική κατεύθυνση), διαφορετικά τα χέρια του ρολογιού θα ταλαντευθούν στην αντίθετη κατεύθυνση.

5). Γυρίστε το κουμπί ρύθμισης του δέκτη δεξιόστροφα και όταν ακούσετε ένα "μπιπ", ενεργοποιήστε τον διακόπτη του δέκτη. Στη συνέχεια, ρυθμίστε την ισχύ του λαμβανόμενου σήματος του δέκτη σε μια κατάλληλη θέση. Αυτή τη στιγμή, το σήμα μπορεί να ληφθεί μόνο στο καλώδιο που προσθέτει το σήμα και η συχνότητα ταλάντευσης του σήματος είναι σύμφωνη με τη συχνότητα εναλλαγής εξόδου του πομπού και θα εκδοθεί ο ήχος "ντι-ντι-ντι".
 Λίστα συσκευασίας
