Φορητός γεννήτης υπερτάσεων υψηλής τάσης 0-32kV 2048J 35kV Καλώδιο ανίχνευση σφαλμάτων DC Αντιστέκεται σε δοκιμές XHHV535-4Z

Φορητή γεννήτρια υπέρτασης υψηλής τάσης XHHV535-4Z

Συμμόρφωση και Πιστοποίηση

Η γεννήτρια υπέρτασης υψηλής τάσης XHHV535-4Z έχει σχεδιαστεί και κατασκευαστεί σε πλήρη συμμόρφωση μεDL/T846-2016(Γενικές Τεχνικές Προϋποθέσεις Εξοπλισμού Δοκιμών Υψηλής Τάσης) καιDL/T474-2017(Οδηγίες για την εφαρμογή δοκιμών μόνωσης πεδίου). Πιστοποιημένο σύμφωνα με τα πρότυπα CE και ISO, αυτό το όργανο πληροί τις αυστηρές απαιτήσεις των εφαρμογών δοκιμών βιομηχανικών καλωδίων ισχύος.

Πεδίο εφαρμογής

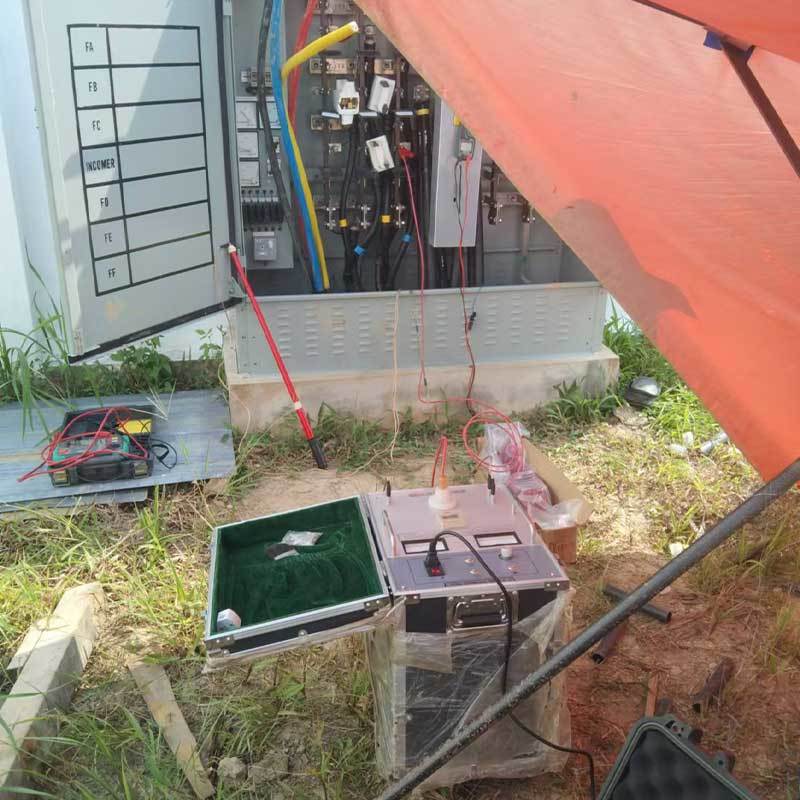

Σχεδιασμένο για δοκιμή παλμικής εκφόρτισης και δοκιμή τάσης αντοχής DC σε καλώδια ισχύος με ονομαστική35kV και κάτω, το XHHV535-4Z ενσωματώνει πηγή υψηλής τάσης συνεχούς ρεύματος, πυκνωτή αποθήκευσης ενέργειας και διάκενο εκφόρτισης μπάλας σε μια ενιαία φορητή μονάδα. Αυτή η ενοποίηση αντικαθιστά τις παραδοσιακές διαμορφώσεις δοκιμής που απαιτούν ξεχωριστούς μετασχηματιστές δοκιμής, κουτιά ελέγχου και πυκνωτές αποθήκευσης παλμικής ενέργειας — μειώνοντας σημαντικά το αποτύπωμα του επιτόπιου εξοπλισμού και την πολυπλοκότητα της εγκατάστασης.

Βασικά πλεονεκτήματα

• Κλάση 1.5 Ακρίβεια μέτρησης:Η μέτρηση πλευρικής τάσης υψηλής τάσης με οθόνη διπλού δείκτη (ρεύμα και τάση) παρέχει μετρήσεις υψηλής ακρίβειας σε πραγματικό χρόνο τόσο κατά τη διάρκεια εργασιών αντοχής σε συνεχές ρεύμα όσο και κατά τη διάρκεια εργασιών εκκένωσης παλμών.
• 2048J Μέγιστη ενέργεια εκφόρτισης:Ο ενσωματωμένος πυκνωτής 4μF παρέχει σταθερή παλμική ενέργεια έως και 2048J στα 32kV, εξασφαλίζοντας αξιόπιστη διάσπαση σφαλμάτων καλωδίων υψηλής αντίστασης.
• Λειτουργία διπλής λειτουργίας:Υποστηρίζει δοκιμή τάσης αντοχής DC για αξιολόγηση μόνωσης καλωδίου και λειτουργία εκκένωσης παλμού για προεντοπισμό και εντοπισμό σφαλμάτων — δύο βασικές λειτουργίες σε ένα μόνο όργανο.
• Εξαιρετικά ελαφρύ φορητό σχέδιο:Με βάρος ≤35kg με συμπαγείς διαστάσεις 430*345*550mm, το XHHV535-4Z είναι ο ελαφρύτερος φορητός εξοπλισμός υψηλής τάσης DC παλμών στην κατηγορία του, που επιτρέπει τη μεταφορά ενός χειριστή και την ταχεία ανάπτυξη πεδίου.
• Κλείδωμα ασφαλείας μηδενικής εκκίνησης:Η ρύθμιση της τάσης πρέπει να επανέλθει στο μηδέν πριν ξεκινήσει η υψηλή τάση, εξαλείφοντας τον κίνδυνο ακούσιας εξόδου υψηλής τάσης κατά την εκκίνηση.
• Ολοκληρωμένη Σουίτα Προστασίας:Η ενσωματωμένη προστασία υπερέντασης (κατώφλι 12Α, καθυστέρηση >8 δευτ. στην πλευρά χαμηλής τάσης), η προστασία από υπερθερμοκρασία (65°C) και η προστασία υπέρτασης διασφαλίζουν την ασφαλή λειτουργία κάτω από αντίξοες συνθήκες πεδίου.
• Ανθεκτικό σε βραχυκύκλωμα:Σχεδιασμένο να λειτουργεί κανονικά ακόμα και όταν η έξοδος υψηλής τάσης βραχυκυκλώνεται στη γείωση, παρέχοντας ισχυρή ανοχή σφαλμάτων κατά τη διάρκεια των δοκιμών πεδίου.
• Δυνατότητα χειροκίνητης εκφόρτισης:Το αποκλειστικό κουμπί εκφόρτισης επιτρέπει την ελεγχόμενη διάχυση της υπολειπόμενης ενέργειας του πυκνωτή μετά τη δοκιμή, με ένδειξη βολτόμετρου σε πραγματικό χρόνο της τάσης του πυκνωτή.

Τεχνικές Προδιαγραφές

Τρόποι λειτουργίας

Λειτουργία τάσης αντοχής DC:Εφαρμόζει ρυθμιζόμενη τάση 0-32kV DC για δοκιμή αντοχής μόνωσης καλωδίων. Το κουμπί ρύθμισης τάσης παρέχει ομαλή ράμπα με ένδειξη βολτόμετρου και αμπερόμετρου σε πραγματικό χρόνο. Κατάλληλο για τακτική αξιολόγηση μόνωσης και δοκιμές θέσης σε λειτουργία σε καλώδια ρεύματος μέσης τάσης.

Λειτουργία παλμικής εκκένωσης:Παράγει περιοδικούς παλμούς υψηλής ενέργειας για προεντοπισμό και εντοπισμό σφάλματος καλωδίου όταν χρησιμοποιείται σε συνδυασμό με εντοπιστή σφαλμάτων καλωδίου TDR και ακουστικό-μαγνητικό δείκτη. Το διάστημα εκφόρτισης ρυθμίζεται μέσω του χρονικού ρελέ του μπροστινού πίνακα, επιτρέποντας βελτιστοποίηση για διαφορετικά μήκη καλωδίων και χαρακτηριστικά σφάλματος.

Τυπική διαμόρφωση συστήματος

Ασφάλεια και αξιοπιστία

Όλοι οι ακροδέκτες υψηλής τάσης ενσωματώνουν ειδικά σημεία γείωσης. Το κλείδωμα μηδενικής εκκίνησης απαιτεί το κουμπί ρύθμισης τάσης να επανέλθει στο μηδέν πριν ξεκινήσει η έξοδος υψηλής τάσης. Το κουμπί διακοπής παρέχει άμεση διακοπή υψηλής τάσης με αυτόματη εσωτερική εκφόρτιση πυκνωτή. Ένα ειδικό κουμπί χειροκίνητης εκφόρτισης επιτρέπει την ελεγχόμενη διασπορά της υπολειπόμενης ενέργειας, με παρακολούθηση βολτόμετρου σε πραγματικό χρόνο της τάσης του πυκνωτή σε όλη τη διαδικασία εκφόρτισης.

Για τεχνικές συμβουλές, προδιαγραφές προϊόντος ή εμπορική προσφορά, επικοινωνήστε με την ομάδα μηχανικών μας.
