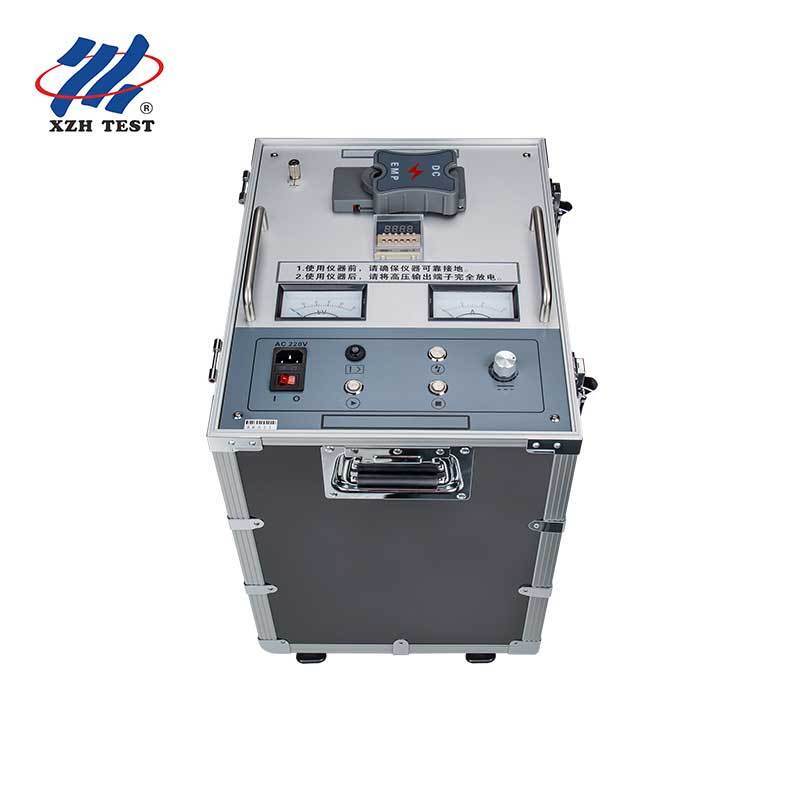

Γεννήτρια Υψηλής Τάσης Υπέρτασης XHHV535-4Z Φορητή
Συμμόρφωση και Πιστοποίηση
Η γεννήτρια υπέρτασης υψηλής τάσης XHHV535-4Z έχει σχεδιαστεί και κατασκευαστεί σε πλήρη συμμόρφωση μεDL/T846-2016 (Γενικές Τεχνικές Προδιαγραφές για Εξοπλισμό Δοκιμών Υψηλής Τάσης) καιDL/T474-2017 (Οδηγίες για την Εφαρμογή Δοκιμών Μόνωσης στο Πεδίο). Πιστοποιημένο κατά τα πρότυπα CE και ISO, αυτό το όργανο πληροί τις αυστηρές απαιτήσεις των εφαρμογών δοκιμών καλωδίων βιομηχανικής ισχύος.
Πεδίο Εφαρμογής
Σχεδιασμένο για δοκιμές εκφόρτισης υπέρτασης και δοκιμές αντοχής σε συνεχή τάση σε καλώδια ισχύος ονομαστικής τάσης35kV και κάτω, η XHHV535-4Z ενσωματώνει πηγή συνεχούς υψηλής τάσης, πυκνωτή αποθήκευσης ενέργειας και διάκενο σφαιρών εκφόρτισης σε μία φορητή μονάδα. Αυτή η ενσωμάτωση αντικαθιστά τις παραδοσιακές διαμορφώσεις δοκιμών που απαιτούν ξεχωριστούς μετασχηματιστές δοκιμών, κουτιά ελέγχου και πυκνωτές αποθήκευσης ενέργειας παλμών — μειώνοντας σημαντικά το αποτύπωμα του εξοπλισμού στο χώρο και την πολυπλοκότητα της εγκατάστασης.
Βασικά Πλεονεκτήματα
- Ακρίβεια Μέτρησης Κλάσης 1.5: Η μέτρηση τάσης στην πλευρά υψηλής τάσης με διπλή ένδειξη δεικτών (ρεύμα και τάση) παρέχει αναγνώσεις πραγματικού χρόνου υψηλής ακρίβειας κατά τη διάρκεια λειτουργιών αντοχής σε συνεχή τάση και εκφόρτισης υπέρτασης.
- Μέγιστη Ενέργεια Εκφόρτισης 2048J: Ο ενσωματωμένος πυκνωτής 4μF παρέχει σταθερή ενέργεια υπέρτασης έως 2048J στα 32kV, εξασφαλίζοντας αξιόπιστη διάσπαση σφαλμάτων καλωδίων υψηλής αντίστασης.
- Λειτουργία Διπλής Λειτουργίας: Υποστηρίζει δοκιμές αντοχής σε συνεχή τάση για αξιολόγηση της μόνωσης των καλωδίων και λειτουργία εκφόρτισης υπέρτασης για προ-εντοπισμό και ακριβή εντοπισμό σφαλμάτων — δύο απαραίτητες λειτουργίες σε ένα όργανο.
- Εξαιρετικά Ελαφρύ Φορητό Σχέδιο: Με βάρος ≤35kg και συμπαγείς διαστάσεις 430*345*550mm, η XHHV535-4Z είναι ο ελαφρύτερος φορητός εξοπλισμός υψηλής τάσης συνεχούς υπέρτασης στην κατηγορία της, επιτρέποντας τη μεταφορά από έναν χειριστή και την ταχεία ανάπτυξη στο πεδίο.
- Ασφάλεια Μηδενικής Εκκίνησης: Η ρύθμιση τάσης πρέπει να επιστρέψει στο μηδέν πριν μπορέσει να ενεργοποιηθεί η υψηλή τάση, εξαλείφοντας τον κίνδυνο ακούσιας εξόδου υψηλής τάσης κατά την εκκίνηση.
- Ολοκληρωμένη Σουίτα Προστασίας: Ενσωματωμένη προστασία υπερβολικού ρεύματος (όριο 12A, καθυστέρηση >8s στην πλευρά χαμηλής τάσης), προστασία υπερθέρμανσης (65°C) και προστασία υπέρτασης διασφαλίζουν ασφαλή λειτουργία υπό δυσμενείς συνθήκες πεδίου.
- Ανθεκτικό σε Βραχυκύκλωμα: Σχεδιασμένο να λειτουργεί κανονικά ακόμη και όταν η έξοδος υψηλής τάσης βραχυκυκλώνεται με τη γείωση, παρέχοντας ισχυρή αντοχή σε σφάλματα κατά τη διάρκεια δοκιμών πεδίου.
- Δυνατότητα Χειροκίνητης Εκφόρτισης: Ειδικό κουμπί εκφόρτισης επιτρέπει ελεγχόμενη διάχυση της υπολειπόμενης ενέργειας του πυκνωτή μετά τις δοκιμές, με ένδειξη τάσης πυκνωτή σε πραγματικό χρόνο από βολτόμετρο.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Εύρος Τάσης Υπέρτασης | 0~32kV ρυθμιζόμενο (προεπιλογή 0~28kV) |
| Τάση Καύσης | 0~28kV |
| Ρεύμα Βραχυκυκλώματος | 0~320mA |
| Ακρίβεια Υψηλής Τάσης | Κλάση 1.5 |
| Ενσωματωμένος Πυκνωτής | 4μF |
| Ενέργεια Εκφόρτισης | 0~2048J (στα 32kV) |
| Πολικότητα Τάσης Εξόδου | Αρνητική |
| Ισχύς Κρούσης | 400W |
| Διάστημα Εκφόρτισης | Ρυθμιζόμενο, ελεγχόμενο από χρονοδιακόπτη |
| Προστασία Υπερβολικού Ρεύματος | 12A (>8s όριο), πλευρά χαμηλής τάσης |
| Προστασία Υπερθέρμανσης | 65°C |
| Τροφοδοτικό Εργασίας | AC 220V±10%, 50Hz±1Hz (60Hz προσαρμόσιμο) |
| Διαστάσεις (Μ*Π*Υ) | 430*345*550mm |
| Βάρος | ≤35kg |
| Εύρος Θερμοκρασίας Περιβάλλοντος | -25°C έως +65°C |
Λειτουργίες Λειτουργίας
Λειτουργία Αντοχής σε Συνεχή Τάση: Εφαρμόζει ρυθμιζόμενη συνεχή τάση 0-32kV για δοκιμές αντοχής της μόνωσης των καλωδίων. Ο ρυθμιστής τάσης παρέχει ομαλή αύξηση με ένδειξη βολτόμετρου και αμπερόμετρου σε πραγματικό χρόνο. Κατάλληλο για τακτική αξιολόγηση μόνωσης και δοκιμές θέσης σε λειτουργία σε καλώδια διανομής μέσης τάσης.
Λειτουργία Εκφόρτισης Υπέρτασης: Παράγει περιοδικές παλμούς υψηλής ενέργειας για προ-εντοπισμό και ακριβή εντοπισμό σφαλμάτων καλωδίων όταν χρησιμοποιείται σε συνδυασμό με εντοπιστή σφαλμάτων καλωδίων TDR και ακουστικό-μαγνητικό εντοπιστή. Το διάστημα εκφόρτισης είναι ρυθμιζόμενο μέσω του χρονοδιακόπτη του μπροστινού πίνακα, επιτρέποντας τη βελτιστοποίηση για διαφορετικά μήκη καλωδίων και χαρακτηριστικά σφαλμάτων.
Τυπική Διαμόρφωση Συστήματος
| Εξοπλισμός | Μοντέλο | Λειτουργία |
|---|
| Γεννήτρια Υπέρτασης Υψηλής Τάσης | XHHV535-4Z | Εκφόρτιση υπέρτασης και αντοχή σε συνεχή τάση |
| Εντοπιστής Σφαλμάτων Καλωδίων | XHGG502A / XHGG501D | TDR και ARC πολλαπλών παλμών εντοπισμός σφαλμάτων |
| Ψηφιακός Εντοπιστής Σφαλμάτων Καλωδίων | XHDD503E / XHDD503C | Ακουστικός-μαγνητικός ακριβής εντοπισμός |
| Μετρητής Αντίστασης Μόνωσης | XHMR-10kV | Προκαταρκτική διάγνωση μόνωσης |
Ασφάλεια και Αξιοπιστία
Όλοι οι ακροδέκτες υψηλής τάσης ενσωματώνουν ειδικά σημεία γείωσης. Η ασφάλεια μηδενικής εκκίνησης απαιτεί την επιστροφή του ρυθμιστή τάσης στο μηδέν πριν από την ενεργοποίηση της εξόδου υψηλής τάσης. Το κουμπί διακοπής παρέχει άμεση διακοπή της υψηλής τάσης με αυτόματη εσωτερική εκφόρτιση του πυκνωτή. Ένα ειδικό κουμπί χειροκίνητης εκφόρτισης επιτρέπει ελεγχόμενη διάχυση υπολειπόμενης ενέργειας, με παρακολούθηση της τάσης του πυκνωτή σε πραγματικό χρόνο από βολτόμετρο καθ' όλη τη διάρκεια της διαδικασίας εκφόρτισης.
Για τεχνικές συμβουλές, προδιαγραφές προϊόντων ή εμπορική προσφορά, παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών μας.
▎Συχνές Ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υπέρτασης υψηλής τάσης στην ανίχνευση σφαλμάτων καλωδίων;
Η γεννήτρια υπέρτασης εκφορτίζει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο του σφάλματος. Αυτό το τόξο παράγει τόσο ένα ακουστικό σήμα (δυνατός ήχος χτυπήματος ανιχνεύσιμος από μικρόφωνα εδάφους) όσο και έναν ηλεκτρομαγνητικό παλμό (ανιχνεύσιμος από επαγωγικό δέκτη). Συνδυάζοντας τους χρόνους άφιξης του ακουστικού και του ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν με ακρίβεια την ακριβή θέση του σφάλματος — μια τεχνική γνωστή ως ακουστικο-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διαφορετικούς τύπους καλωδίων;
Η επιλογή τάσης ακολουθεί την ονομαστική τάση λειτουργίας του καλωδίου ως γενική οδηγία. Για καλώδια χαμηλής τάσης (έως 1kV), χρησιμοποιήστε το εύρος 8kV ή 12kV. Για καλώδια διανομής μέσης τάσης (6-15kV), το εύρος 16kV είναι κατάλληλο. Για καλώδια μεταφοράς υψηλής τάσης (35kV και άνω), χρησιμοποιήστε το εύρος 32kV. Συμβουλευτείτε πάντα τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή του καλωδίου και διασφαλίστε ότι όλες οι αποστάσεις ασφαλείας διατηρούνται κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπέρτασης;
Οι δοκιμές με γεννήτρια υπέρτασης υψηλής τάσης απαιτούν αυστηρά πρωτόκολλα ασφαλείας. Επαληθεύετε πάντα ότι το καλώδιο είναι πλήρως απενεργοποιημένο και απομονωμένο από όλες τις πηγές τροφοδοσίας πριν από τη σύνδεση. Δημιουργήστε μια ζώνη ασφαλείας τουλάχιστον 5 μέτρων γύρω από την περιοχή δοκιμής με προειδοποιητικές πινακίδες. Όλο το προσωπικό πρέπει να φοράει κατάλληλο ΜΑΠ, συμπεριλαμβανομένων ρούχων ανθεκτικών σε τόξο, μονωτικών γαντιών υψηλής τάσης και διηλεκτρικών υποδημάτων. Τα ενσωματωμένα χαρακτηριστικά ασφαλείας — αυτόματη εκφόρτιση κατά την απενεργοποίηση, έκτακτη διακοπή και ασφάλεια μηδενικής τάσης — παρέχουν επιπλέον επίπεδα προστασίας, αλλά δεν πρέπει ποτέ να αντικαθιστούν τις σωστές διαδικασίες ασφαλείας.
Ε: Ποιο είναι το πλεονέκτημα των πολλαπλών επιπέδων ενέργειας (Joules) σε αυτή τη μονάδα;
Διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς. Οι ρυθμίσεις χαμηλής ενέργειας (π.χ., 864J–1024J) είναι ιδανικές για την αρχική επιβεβαίωση σφαλμάτων και τον εντοπισμό σφαλμάτων υψηλής αντίστασης, όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη ζημιά στο καλώδιο. Η μέση ενέργεια (1225J–2048J) παρέχει βέλτιστη ισχύ ακουστικού σήματος για τον περισσότερο τακτικό εντοπισμό σφαλμάτων. Η υψηλή ενέργεια (2450J+) προορίζεται για πολύ μεγάλα καλώδια, σενάρια βαθιάς ταφής ή σφάλματα υψηλής αντίστασης που απαιτούν ισχυρότερη παραγωγή τόξου για να παραχθεί ένα ανιχνεύσιμο ακουστικό σήμα. Η επιλογή τριών επιπέδων επιτρέπει στους χειριστές να αντιστοιχίσουν την παραγωγή ενέργειας με τις συνθήκες πεδίου.
Ε: Τι εγγύηση και υποστήριξη περιλαμβάνονται με αυτή τη γεννήτρια υπέρτασης;
12μηνη τυπική εγγύηση για ελαττώματα κατασκευής με τεχνική υποστήριξη εφ' όρου ζωής. Πιστοποίηση CE και ISO 9001:2015. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπέρτασης, καλώδιο εξόδου υψηλής τάσης, καλώδιο γείωσης, ράβδο εκφόρτισης, εγχειρίδιο χρήσης και μια ανθεκτική θήκη μεταφοράς. Εγκατάσταση στο χώρο, θέση σε λειτουργία και εκπαίδευση χειριστών είναι διαθέσιμα κατόπιν αιτήματος. Ανταλλακτικά, συμπεριλαμβανομένων διακένων εκφόρτισης, πυκνωτών και διόδων υψηλής τάσης, είναι διαθέσιμα για γρήγορη αντικατάσταση.
