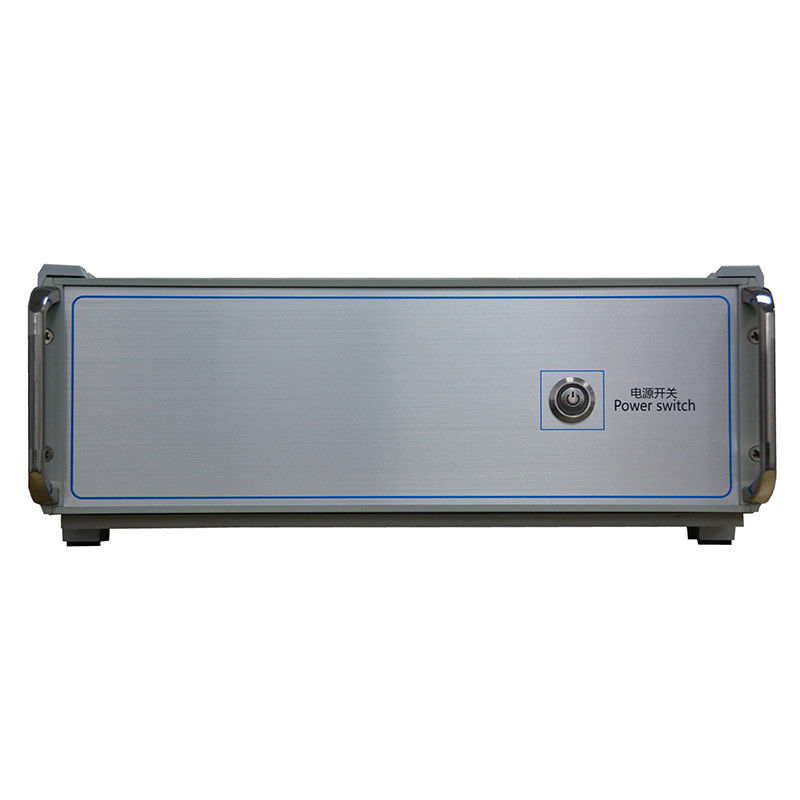

Φορητός Ελεγκτής Παραμόρφωσης Τυλιγμάτων Μετασχηματιστή Sfra για Προηγμένη Τεχνολογία

XZH TEST Φορητός Μετρητής Παραμόρφωσης περιέλιξης μετασχηματιστή Sfra για προηγμένη τεχνολογία

Ο μετρητής παραμόρφωσης περιέλιξης μετασχηματιστή XHBX1501 (μέθοδος απόκρισης συχνότητας) χρησιμοποιείται για τη δοκιμή μετασχηματιστών ισχύος 6KV και άνω και άλλων μετασχηματιστών ειδικού σκοπού.
Ο μετρητής παραμόρφωσης περιέλιξης μετασχηματιστή XHBX1501 χρησιμοποιεί τη μέθοδο ανάλυσης απόκρισης συχνότητας για τη μέτρηση της παραμόρφωσης περιέλιξης του μετασχηματιστή σύμφωνα με το εθνικό πρότυπο βιομηχανίας ισχύος DL/T911-2004. Είναι για την ανίχνευση των χαρακτηριστικών απόκρισης πλάτους-συχνότητας κάθε περιέλιξης του μετασχηματιστή και τη σύγκριση των αποτελεσμάτων ανίχνευσης κάθετα ή οριζόντια. Ο βαθμός αλλαγής στο χαρακτηριστικό απόκρισης πλάτους-συχνότητας καθορίζει την παραμόρφωση που μπορεί να συμβεί στην περιέλιξη του μετασχηματιστή.

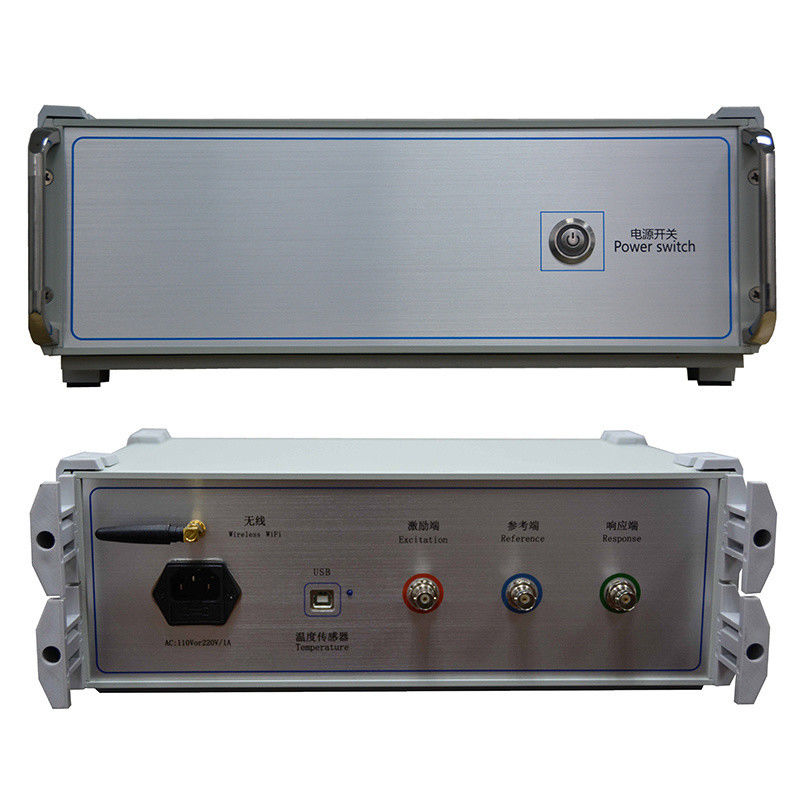

Αποτελείται από ένα τμήμα μέτρησης και ένα τμήμα λογισμικού ανάλυσης. Το τμήμα μέτρησης είναι ένα μαύρο κουτί που αποτελείται από δημιουργία σήματος και μέτρηση σήματος. Το τμήμα ανάλυσης ολοκληρώνεται από έναν φορητό υπολογιστή και το τμήμα μέτρησης συνδέεται με τον φορητό υπολογιστή μέσω USB ή δικτύου.



Χαρακτηριστικά

1. Απόκτηση και έλεγχος χρησιμοποιώντας υψηλής ταχύτητας, εξαιρετικά ενσωματωμένο μικροεπεξεργαστή.

2. Διεπαφή επικοινωνίας USB που χρησιμοποιείται μεταξύ φορητού υπολογιστή και οργάνου.
3. Η επικοινωνία μεταξύ του φορητού υπολογιστή και του οργάνου μπορεί να χρησιμοποιήσει ασύρματη διεπαφή Bluetooth ή ασύρματη διεπαφή WIFI (προαιρετικό)
Η ασύρματη διεπαφή WIFI μπορεί να χρησιμοποιηθεί άνετα σε tablet και έξυπνα τηλέφωνα.

4. Το υλικό υιοθετεί ειδική τεχνολογία σάρωσης υψηλής ταχύτητας DDS (USA), η οποία μπορεί να διαγνώσει με ακρίβεια βλάβες όπως παραμορφωμένη περιέλιξη, φούσκωμα, μετατόπιση, κλίση, παραμόρφωση βραχυκυκλώματος μεταξύ στροφών και βραχυκύκλωμα επαφής μεταξύ φάσεων.
5. Διπλό κανάλι υψηλής ταχύτητας δειγματοληψίας 16 bit A/D (σε δοκιμή πεδίου, μετακίνηση αλλαγής βρύσης και η κυματοειδής καμπύλη δείχνει εμφανή αλλαγή).
6. Το πλάτος εξόδου σήματος ρυθμίζεται από το λογισμικό, η μέγιστη τιμή αιχμής πλάτους είναι ±10V.
Ο υπολογιστής θα αναλύσει αυτόματα τα αποτελέσματα των δοκιμών και θα δημιουργήσει ηλεκτρονικά έγγραφα (Word)

7. Το όργανο διαθέτει διπλά χαρακτηριστικά μέτρησης: μέτρηση γραμμικής σάρωσης συχνότητας και μέτρηση σάρωσης τμηματικής συχνότητας, συμβατό με τη λειτουργία μέτρησης δύο τεχνικών ομάδων στην Κίνα
8. Τα χαρακτηριστικά πλάτους-συχνότητας είναι σύμφωνα με τις εθνικές τεχνικές προδιαγραφές για τον ελεγκτή χαρακτηριστικών πλάτους-συχνότητας. Η συντεταγμένη Χ (συχνότητα) έχει γραμμική ευρετηρίαση και λογαριθμική ευρετηρίαση, ώστε να μπορείτε να εκτυπώσετε την καμπύλη με γραμμική ευρετηρίαση και λογαριθμική ευρετηρίαση. Ο χρήστης μπορεί να επιλέξει είτε σύμφωνα με τις πραγματικές ανάγκες.
9. Συγκρίνετε μεταξύ των φάσεων A, B, C - σε σύγκριση ομοιότητας περιέλιξης και
τα αποτελέσματα της ανάλυσης είναι:
εξαιρετική συνέπεια
καλή συνέπεια
κακή συνέπεια
μάλλον κακή συνέπεια
Συγκρίνετε την παραμόρφωση περιέλιξης καλώντας τα αρχικά δεδομένα και συγκρίνοντάς τα με τα τρέχοντα δεδομένα της ίδιας φάσης, δηλαδή A-A, B-B, C-C,
και τα αποτελέσματα της ανάλυσης είναι:
κανονική περιέλιξη
ήπια παραμόρφωση
μέτρια παραμόρφωση
σοβαρή παραμόρφωση
10. Το ηλεκτρονικό έγγραφο Word μπορεί να δημιουργηθεί αυτόματα για αποθήκευση και εκτύπωση.

11. Το όργανο μπορεί να ικανοποιήσει πλήρως τις τεχνικές απαιτήσεις του προτύπου ηλεκτρικής ενέργειας DL/T911-2004 "Ανάλυση απόκρισης συχνότητας παραμόρφωσης περιέλιξης μετασχηματιστή".

Λειτουργία σάρωσης:
1. Γραμμική κατανομή σάρωσης
Εύρος μέτρησης σάρωσης: (10Hz) - (10MHz) 40000 σημεία σάρωσης, ανάλυση 0,25kHz, 0,5kHz και 1kHz
2. Κατανομή μέτρησης σάρωσης τμηματικής συχνότητας
Εύρος μέτρησης σάρωσης συχνότητας:
(0,5kHz)-(1MHz), 2000 σημεία σάρωσης;
(0,5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

3. Άλλες τεχνικές παράμετροι:

Χαρακτηριστικά χρήσης
1. Ο μετρητής παραμόρφωσης περιέλιξης μετασχηματιστή αποτελείται από ένα τμήμα μέτρησης και ένα τμήμα λογισμικού ανάλυσης. Το τμήμα μέτρησης ελέγχεται από έναν μικροελεγκτή υψηλής ταχύτητας και αποτελείται από δημιουργία σήματος και μέτρηση σήματος. Το τμήμα μέτρησης είναι συνδεδεμένο με ένα tablet μέσω μιας ασύρματης διεπαφής WIFI, η οποία δεν απαιτεί καλωδίωση και είναι εύκολη στη χρήση. Οι ασύρματες διεπαφές Bluetooth και USB μπορούν επίσης να χρησιμοποιηθούν για σύνδεση με tablet ή φορητό υπολογιστή.
2. Κατά τη διάρκεια της διαδικασίας δοκιμής, πρέπει να αφαιρεθεί μόνο η ράβδος σύνδεσης του μετασχηματιστή και όλες οι δοκιμές μπορούν να ολοκληρωθούν χωρίς να κρεμαστεί το κάλυμμα ή να αποσυναρμολογηθεί ο μετασχηματιστής.
3. Το όργανο διαθέτει μια ποικιλία λειτουργιών μέτρησης γραμμικής σάρωσης συχνότητας. Η συχνότητα σάρωσης γραμμικής σάρωσης είναι έως και 10MHz. Το διάστημα σάρωσης συχνότητας μπορεί να χωριστεί σε 0,25kHz, 0,5kHz και 1kHz, παρέχοντας περισσότερη ανάλυση της παραμόρφωσης του μετασχηματιστή.
4. Το όργανο είναι εξαιρετικά έξυπνο, εύκολο στη χρήση και διαθέτει πολλαπλές λειτουργίες όπως αυτόματη ρύθμιση εύρους και αυτόματη ρύθμιση συχνότητας δειγματοληψίας.
5. Το λογισμικό χρησιμοποιεί την πλατφόρμα Windows και είναι συμβατό με συστήματα Win98/2000/WinXP/Win7/Win8/Win10. Παρέχει στους χρήστες μια πιο βολική και εύχρηστη διεπαφή εμφάνισης.
6. Παρέχει συγκριτική ανάλυση ιστορικών καμπυλών, μπορεί να φορτώσει πολλαπλές ιστορικές καμπύλες για παρατήρηση ταυτόχρονα και μπορεί να επιλέξει συγκεκριμένα οποιαδήποτε καμπύλη για οριζόντια και κάθετη ανάλυση. Εξοπλισμένο με ένα σύστημα έξυπνης ανάλυσης και διάγνωσης ειδικών, μπορεί να διαγνώσει αυτόματα την κατάσταση της περιέλιξης του μετασχηματιστή, να φορτώσει 6 καμπύλες ταυτόχρονα, να υπολογίσει αυτόματα τις σχετικές παραμέτρους κάθε καμπύλης, να διαγνώσει αυτόματα την παραμόρφωση της περιέλιξης και να παρέχει συμπεράσματα αναφοράς για τη διάγνωση.
7. Η λειτουργία διαχείρισης λογισμικού είναι ισχυρή, λαμβάνοντας πλήρως υπόψη τις ανάγκες της χρήσης στο πεδίο και αποθηκεύοντας αυτόματα τις παραμέτρους περιβαλλοντικών συνθηκών για να παρέχει μια βάση για τη διάγνωση της παραμόρφωσης περιέλιξης του μετασχηματιστή. Τα δεδομένα μέτρησης αποθηκεύονται αυτόματα και έχουν λειτουργία έγχρωμης εκτύπωσης για να διευκολύνουν τους χρήστες να παράγουν αναφορές δοκιμών.
8. Το λογισμικό έχει εμφανή χαρακτηριστικά εξατομίκευσης. Οι περισσότερες από τις μετρούμενες συνθήκες είναι επιλογές. Οι λεπτομερείς παράμετροι του μετασχηματιστή μπορούν να αποθηκευτούν για διαγνωστική αναφορά και δεν χρειάζεται να εισαχθούν στο πεδίο. Οι πληροφορίες μπορούν να προστεθούν και να τροποποιηθούν αργότερα, καθιστώντας το πιο βολικό στη χρήση.
9. Το λογισμικό είναι εξαιρετικά έξυπνο. Αφού συνδεθούν τα σήματα εισόδου και εξόδου και ρυθμιστούν οι παράμετροι κατάστασης, όλη η εργασία μέτρησης μπορεί να ολοκληρωθεί και οι ιστορικές καμπύλες κυματομορφής μπορούν να ανοίξουν κατά τη διάρκεια της μέτρησης ανά πάσα στιγμή για σύγκριση και παρατήρηση και για διακοπή της μέτρησης.
10. Ο χρόνος μέτρησης κάθε φάσης είναι μικρότερος από 60 δευτερόλεπτα και ο συνολικός χρόνος που απαιτείται για τη μέτρηση παραμόρφωσης περιέλιξης ενός μετασχηματιστή ισχύος με υψηλές, μεσαίες ή χαμηλές περιελίξεις (χωρίς όριο χωρητικότητας και επιπέδου τάσης) δεν είναι μεγαλύτερος από 10 λεπτά.
11. Κατά τη μέτρηση του μετασχηματιστή, το προσωπικό καλωδίωσης μπορεί να τοποθετήσει τα καλώδια εισόδου και εξόδου σήματος αυθαίρετα χωρίς να επηρεάσει τα αποτελέσματα της μέτρησης. Το προσωπικό καλωδίωσης μπορεί να παραμείνει στη δεξαμενή του μετασχηματιστή χωρίς να κατέβει, γεγονός που μειώνει την ένταση της εργασίας.
