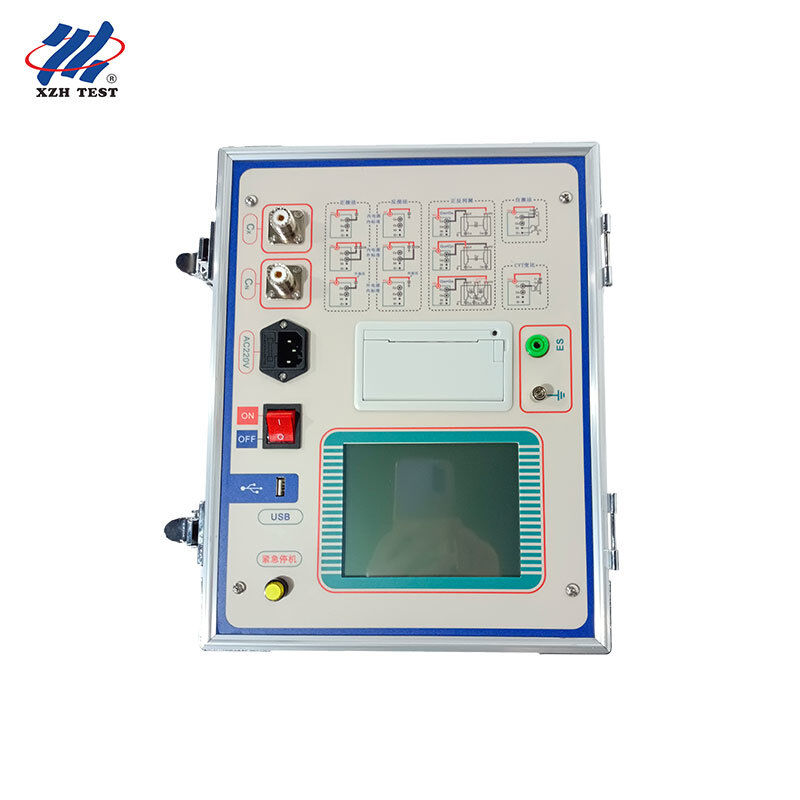

XHJS1000B Δοκιμαστής Δηλεκτρικών Απωλειών (Tan Delta Test Set)
Το XHJS1000B είναι ένα αυτοματοποιημένο δοκιμαστικό σύνολο υψηλής ακρίβειας διαλεκτρικής απώλειας (tan delta) και μονωτικής χωρητικότητας για εργοστάσια παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς και εργαστήρια.Είναι ένα ολοκληρωμένο όργανο που συνδυάζει μια γέφυρα δοκιμής διαλεκτρικής απώλειας, τροφοδοσία ισχύος μεταβλητής συχνότητας, μετασχηματιστή σταδιακής ανύψωσης και τυποποιημένο πυκνωτή υψηλής σταθερότητας SF6,και αυτόματα μετρά την ηλεκτρική απώλεια αγγίζοντας και χωρητικότητα όλων των ειδών των ηλεκτρικών εξοπλισμού υψηλής τάσης στο χώρο.
Σχεδιασμένο για:Ομάδες δοκιμών υψηλής τάσης σταθμών παραγωγής ηλεκτρικής ενέργειας και υποσταθμών, κατασκευαστές εξοπλισμού υψηλής τάσης, εργοστασιακά εργαστήρια δοκιμών, φορείς βαθμονόμησης και ελέγχου τρίτων,και μετασχηματιστές και μηχανικοί θέσης σε λειτουργία CVT οι οποίοι πρέπει να μετρούν την διηλεκτρική απώλεια και χωρητικότητα με ακρίβεια επί τόπου.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Σχήμα |
XHJS1000B |
| Τύπος προϊόντος |
Αυτοματοποιημένη δοκιμαστική δέσμη διαλεκτρικών απωλειών (tan delta) και χωρητικότητας |
| Πεδίο μέτρησης |
0 100% (διαλεκτρικές απώλειες και χωρητικότητα) |
| Αρχή κατά της παρεμβολής |
Μέθοδος μετατροπής συχνότητας |
| Ποσοστό CVT |
10 ¢ 10000 |
| Συχνότητες δοκιμών |
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz |
| Τυποποιημένος συμπυκνωτής |
Συσσωρευτής SF6 υψηλής σταθερότητας |
| Δοκιμή συνεχούς λειτουργίας |
Δοκιμή CVT σε ένα στάδιο· μέτρηση χωρίς αφαίρεση καλωδίων υψηλής τάσης |
| Ηλεκτρική τροφοδοσία |
Εναλλακτικός ρεύμα 220V ±10% |
| Εμφάνιση |
Μεγάλη οθόνη LCD |
| Αποθήκευση δεδομένων |
Μεγάλη ενσωματωμένη αποθήκευση δεδομένων με διαχείριση δεδομένων |
| Δοκιμή με μονωτικό λάδι |
Υποστηρίζει την δοκιμή διηλεκτρικής απώλειας μονωτικού πετρελαίου με φλιτζάνι μονόκλισης |
| Εφαρμογή |
Ηλεκτρικοί σταθμοί, υποσταθμοί και εργαστήρια |
Βασικά χαρακτηριστικά
Μεγάλη οθόνη LCD για σαφή ανάγνωση όλων των παραμέτρων δοκιμής.
Μεγάλη αποθήκευση δεδομένων με επιστημονική και προηγμένη διαχείριση δεδομένων.
Οι πολλαπλές συνθήκες δοκιμής καλύπτουν τη μέτρηση της χωρητικότητας, της διηλεκτρικής απώλειας και της αντίστασης μόνωσης.
Η δοκιμή CVT σε ένα βήμα απλοποιεί τη διαδικασία μέτρησης στο χώρο.
Επιθεώρηση CVT χωρίς αφαίρεση των καλωδίων υψηλής τάσης, εξοικονόμηση χρόνου διακοπής.
Μέθοδος αντιστροφής προστασίας CVT για τη μέτρηση C0.
Σύνθημα δειγματοληψίας υψηλής ταχύτητας για ταχεία, σταθερά αποτελέσματα.
Οι πολλαπλές προστασίες κάνουν το όργανο ασφαλές και αξιόπιστο.
Ενσωματωμένο σχεδιασμό και αντι-διαταραχή μετατροπής συχνότητας
Ενσωματωμένη δομή
Το όργανο ενσωματώνει μια γέφυρα δοκιμής διηλεκτρικής απώλειας, μια τροφοδοσία ισχύος μεταβλητής συχνότητας, έναν μετασχηματιστή βήματος και έναν SF6 στερεό πυκνωτή υψηλής σταθερότητας σε μία μονάδα.Μια δοκιμή μετατροπέα υψηλής τάσης προέλευσης παράγεται μέσα στο όργανο, και ο μετασχηματιστής αυξάνει την τάση για το υπό δοκιμή δείγμα.
Αντιδιαταραχή μετατροπής συχνότητας
Σε συχνότητες όπως 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz και 55 / 65Hz, ένα ψηφιακό φίλτρο διαχωρισμού αποφεύγει τις παρεμβολές του ηλεκτρικού πεδίου ισχύος-συχνότητας,λύση του προβλήματος της ακριβούς μέτρησης υπό ισχυρές παρεμβολές ηλεκτρικού πεδίου και επίσης κατάλληλη για την περίπτωση που μια γεννήτρια παρέχει ενέργεια μετά από διακοπή ρεύματος.
Δοκιμή διηλεκτρικής απώλειας απομονωτικού ελαίου
Το ίδιο όργανο μπορεί να δοκιμάσει την διηλεκτρική απώλεια του μονωτικού ελαίου με το μπουκάλι μόνωσης, επεκτείνοντας τη χρήση του από τη μέτρηση της χωρητικότητας του εξοπλισμού και της απώλειας έως την αξιολόγηση της ποιότητας του ελαίου.
Γενικές ερωτήσεις
Ερώτηση 1: Για ποιον έχει σχεδιαστεί ο δοκιμαστής διαλεκτρικής απώλειας XHJS1000B;
Έχει σχεδιαστεί για ομάδες δοκιμών υψηλής τάσης σταθμών παραγωγής ηλεκτρικής ενέργειας και υποσταθμών, εργοστασιακά εργαστήρια δοκιμών κατασκευαστών εξοπλισμού υψηλής τάσης, φορείς βαθμονόμησης και επιθεώρησης τρίτων,και μετασχηματιστές και μηχανικοί θέσης σε λειτουργία CVT οι οποίοι πρέπει να μετρούν την διηλεκτρική απώλεια και χωρητικότητα με ακρίβεια επί τόπου.
Ε2: Τι μετρά το όργανο;
Μετράει αυτόματα την εμβέλεια της ηλεκτρικής απώλειας (tan delta) και την χωρητικότητα όλων των ειδών ηλεκτρικού εξοπλισμού υψηλής τάσης, μαζί με τη μέτρηση της αντίστασης μόνωσης,Και με ένα κύπελλο μόνωσης μπορεί επίσης να δοκιμάσει την διηλεκτρική απώλεια του μονωτικού ελαίου..
Ε3: Πώς αντιμετωπίζει τις ισχυρές ηλεκτρομαγνητικές παρεμβολές;
Χρησιμοποιεί μια αρχή αντι παρεμβολής μετατροπής συχνότητας.και ένα ψηφιακό φίλτρο διαχωρισμού αποφεύγει τις παρεμβολές ηλεκτρικού πεδίου ισχύος-συχνότητας, λύνοντας ακριβείς μετρήσεις υπό ισχυρές παρεμβολές πεδίου και επίσης προσαρμόζοντας την παροχή ενέργειας γεννήτρια μετά από διακοπή ρεύματος.
Ε4: Ποιες λειτουργίες CVT υποστηρίζονται;
Το όργανο παρέχει δοκιμή CVT σε ένα στάδιο και μπορεί να μετρήσει την CVT χωρίς την αφαίρεση των καλωδίων υψηλής τάσης, χρησιμοποιώντας τη μέθοδο αντίστροφης προστασίας CVT για τη μέτρηση της C0,με εύρος αναλογίας CVT από 10 έως 10000.
Ε5: Ποιες είναι οι κύριες προδιαγραφές και η παροχή ενέργειας;
Διαθέτει εύρος μέτρησης 0~100%, χρησιμοποιεί έναν συσσωρευτή SF6 υψηλής σταθερότητας ως ενσωματωμένο σημείο αναφοράς και τροφοδοτείται από AC 220V ± 10%, με μεγάλη οθόνη LCD και τεράστια αποθήκευση δεδομένων.
Όλες οι αγγλικές εκδόσεις είναι διαθέσιμες, επικοινωνήστε μαζί μας για περισσότερες φωτογραφίες.
