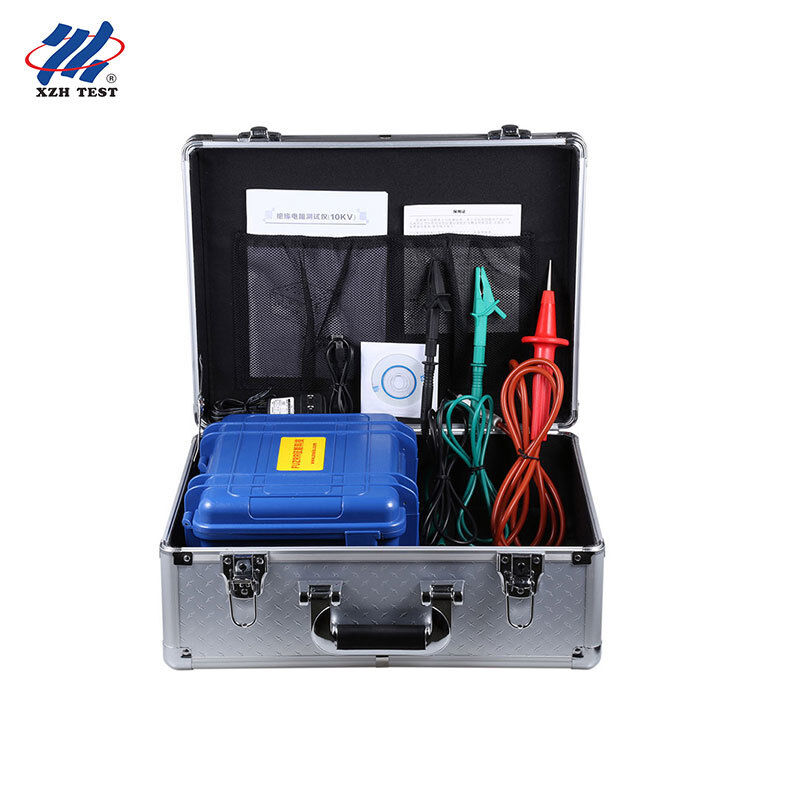

XHMR-10KVA Ψηφιακός Δοκιμαστής Αντίστασης Μόνωσης.
Το XHMR-10KVA είναι ένα φορητό ψηφιακό τεστάρ αντοχής μονόκλισης υψηλής τάσης (megaohmmeter) κατασκευασμένο για τη μέτρηση της αντοχής των μονωτικών υλικών καθώς και της αντοχής μονόκλισης των μετασχηματιστών,κινητήρες, καλώδια και άλλο ηλεκτρικό εξοπλισμό. Με έξι επιλέξιμες τάσεις δοκιμής έως 10kV, εύρος μέτρησης από 0,01MΩ έως 35TΩ, λειτουργία έξόδου τάσης βήματος,Δοκιμασία DAR / PI και αποθήκευση 500 ομάδων με USB μεταφορά, φέρνει την εργαστηριακή διάγνωση μόνωσης στο πεδίο σε ένα όργανο 2,75kg.
Σχεδιασμένο για:Εργαστήρια εξυπηρέτησης αυτοκινήτων και επανασύνδεσης, ομάδες επισκευής γεννήτριας και αντλίας, ηλεκτρολόγοι βιομηχανικών εγκαταστάσεων, εγκαταστάσεις και υπηρεσίες συντήρησης ανελκυστήρων και κλιματισμού και κλιματισμού,και αιολικά ή ηλιακά πληρώματα Ε&Μ που πρέπει να επαληθεύσουν την ακεραιότητα της μόνωσης των κινητήρων, γεννήτριες, καλώδια και διακόπτες έως 10 kV στο χώρο.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Σχήμα |
XHMR-10KVA |
| Δραστηριότητες δοκιμής |
Αντίσταση μόνωσης, τάση, συνεχές ρεύμα, χωρητικότητα |
| Διορισμένη τάση |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Πεδίο αντοχής μόνωσης |
0.01MΩ 35TΩ (ανακοίνωση 0,01MΩ) |
| Περιοχή τάσης συνεχούς ρεύματος |
0 ¥ 1000V (ανακοίνωση 0,1V) |
| Πεδίο τάσης εναλλασσόμενου ρεύματος |
0 ¢ 750V (ανακοίνωση 0,1V) |
| Περιοχή συνεχούς ρεύματος |
0.1nA ∙ 6mA (ανακοίνωση 0,1nA) |
| Περιοχή χωρητικότητας |
10nF ̇ 50μF (ανακοίνωση 10nF) |
| ρεύμα βραχυκυκλώματος εξόδου |
≥6mA |
| Έκδοση τάσης |
Ρυθμισμός τάσης σταδίου, πολλαπλά επιλέξιμα επίπεδα |
| Αναλογία απορρόφησης / Δείκτης πόλωσης |
Υποστηρίζεται (DAR / PI) |
| Αποθήκευση δεδομένων |
500 ομάδες |
| Εμφάνιση |
Μεγάλη οθόνη LCD 4 bit, γκρι φως οθόνης, 108 × 65 mm |
| Διασύνδεση USB |
Ανάβασμα δεδομένων, αποθήκευση και εκτύπωση μέσω λογισμικού υπολογιστή |
| Ηλεκτρική τροφοδοσία |
12V επαναφορτιζόμενη μπαταρία |
| Αυτόματη διακοπή |
15 λεπτά αδράνειας |
| Δυνατότητα διηλεκτρικής |
Δρομολογιακό ρεύμα 3kV / 50Hz για 1 λεπτό |
| Θέρμανση / υγρασία |
-10°C έως +50°C, < 85%RH |
| Θέρμανση / υγρασία αποθήκευσης |
-15°C έως +55°C, < 90%RH |
| Πρότυπα ασφαλείας |
Διάταξη IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Βασικά χαρακτηριστικά
Οι λειτουργίες προστασίας για βραχυκυκλώματα, υπερφόρτωση και χαμηλή τάση μπαταρίας εξασφαλίζουν την ασφάλεια των δοκιμών πεδίου.
Υποστηρίζει τη δοκιμή μόνωσης, το λόγο απορρόφησης (DAR), τον δείκτη πόλωσης (PI) και τις λειτουργίες γρήγορης δοκιμής.
Δείχνει την υπολειπόμενη τάση μετά την ολοκλήρωση της δοκιμής για ασφαλέστερο χειρισμό του αντικειμένου δοκιμής.
Η ρύθμιση τάσης βήματος παράγει πολλαπλά επιλέξιμα επίπεδα τάσης, έτσι ώστε ένα όργανο να καλύπτει ένα ευρύτερο φάσμα απαιτήσεων δοκιμής μόνωσης.
Διασύνδεση USB με ενσωματωμένη λειτουργία φόρτισης μπαταρίας λιθίου για μεταφορά δεδομένων επί τόπου.
Εξαλείφεται αυτόματα μετά από περίοδο αδράνειας για την προστασία της μπαταρίας.
Έκδοση τάσης σταδίου και επίπεδα ονομαστικής τάσης
Προσαρμογή τάσης σταδίου
Το όργανο χρησιμοποιεί μια λειτουργία ρύθμισης τάσης σταδίου, έτσι ώστε να μπορεί να παράγει διάφορα διαφορετικά επίπεδα τάσης αντί για μια ενιαία σταθερή τάση.Αυτό επιτρέπει σε έναν δοκιμαστή να καλύψει μια ευρύτερη εξάπλωση των απαιτήσεων δοκιμής μόνωσης χωρίς ανταλλαγή οργάνων.
Έξι επίπεδα ονομαστικής τάσης
Οι ονομαστικές τάσεις δοκιμής των 250V, 500V, 1000V, 2500V, 5000V και 10kV είναι επιλέξιμες, και αντιστοιχούν στις δοκιμές μόνωσης από εξοπλισμό ελέγχου χαμηλής τάσης έως κινητήρες μέσης τάσης, μετασχηματιστές και καλώδια.
Διαγνώριση μονίωσης DAR και PI
Πέρα από μια ενιαία ανάγνωση αντίστασης, ο δοκιμαστής υπολογίζει τον δείκτη απορρόφησης (DAR) και τον δείκτη πόλωσης (PI) για να αποκαλύψει την υγρασία, τη μόλυνση και τη γήρανση στο σύστημα μόνωσης.
Γενικές ερωτήσεις
Ερώτηση 1: Για ποιους έχει σχεδιαστεί ο δοκιμαστής αντοχής μόνωσης XHMR-10KVA;
Είναι κατασκευασμένο για εργοστάσια μηχανών και επανασύνδεσης, ομάδες γεννήτριας και αντλίας, ηλεκτρολόγους βιομηχανικών εγκαταστάσεων, εταιρείες εγκατάστασης και συντήρησης ανελκυστήρων και HVAC,και ηλιακών και αιολικών εργαζομένων που πρέπει να επαληθεύουν την ακεραιότητα της μόνωσης των κινητήρων, γεννήτριες, καλώδια και διακόπτες έως 10 kV στο χώρο.
Ε2: Ποιες τάσεις δοκιμής και εύρος μέτρησης παρέχει;
Προσφέρει έξι ονομαστικές τάσεις δοκιμής 250V, 500V, 1000V, 2500V, 5000V και 10kV και μετρά την αντίσταση μόνωσης από 0,01MΩ έως 35TΩ με ανάλυση 0,01MΩ.
Ε3: Υποστηρίζει τις δοκιμές τάσης σταδίου και δείκτη;
Το όργανο διαθέτει μια λειτουργία ρύθμισης τάσης σταδίου που εκπέμπει πολλαπλά επίπεδα τάσης.και υποστηρίζει επίσης δοκιμές αναλογίας απορρόφησης (DAR) και δείκτη πόλωσης (PI) για βαθύτερη ανάλυση της κατάστασης μόνωσης.
Ε4: Πώς αποθηκεύονται και διαβιβάζονται τα δεδομένα μετρήσεων;
Μέχρι και 500 ομάδες μετρήσεων αποθηκεύονται στο σκάφος και μια διεπαφή USB με λογισμικό παρακολούθησης υπολογιστών επιτρέπει στους μηχανικούς να ανεβάζουν, να αποθηκεύουν και να εκτυπώνουν τα αρχεία απευθείας.
Ε5: Ποια πρότυπα ασφάλειας και προστασίας πληροί;
Συμμορφώνεται με τις προδιαγραφές IEC61010-1, IEC1010-2-31 και IEC61557-1/5, έχει διαβάθμιση IEC60529 (IP54) με CAT III 300V και βαθμό ρύπανσης 2,και αντέχει στο ρεύμα 3kV/50Hz για 1 λεπτό με αντίσταση μόνωσης θήκης τουλάχιστον 50MΩ.
Για άλλα μοντέλα τάσης, εξαρτήματα ή το πλήρες φύλλο προδιαγραφών, παρακαλούμε επικοινωνήστε μαζί μας.
