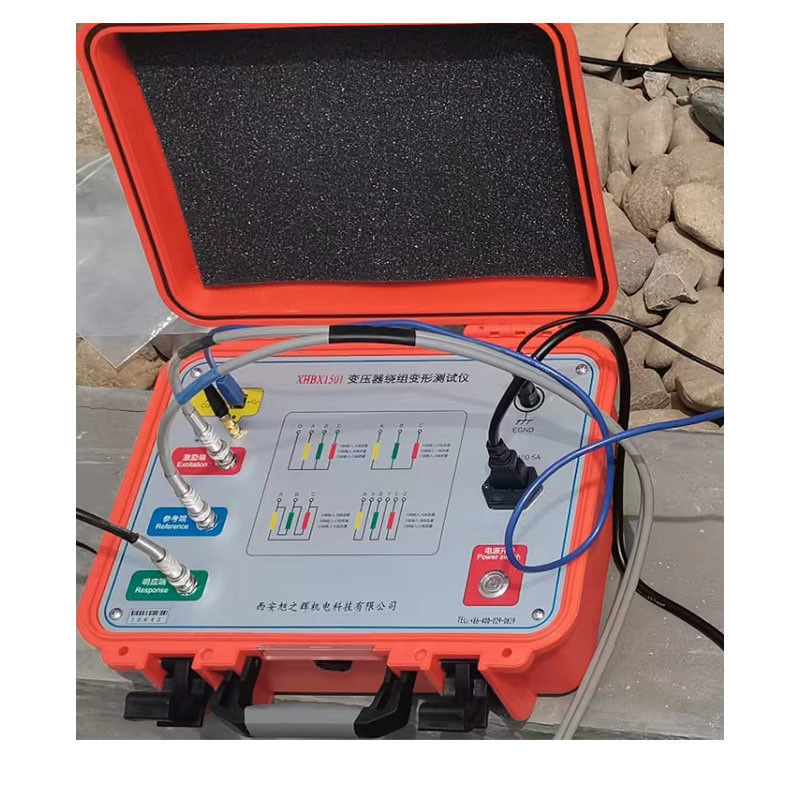

Δοκιμαστής παραμόρφωσης περιστροφής μετασχηματιστή (SFRA)
Μετασχηματιστής περιστροφής δοκιμή παραμόρφωσης βασισμένη μπορεί να κάνει ακριβή διάγνωση για το μετασχηματιστή εσωτερικό σφάλμα με βάση τη μέτρηση των χαρακτηριστικών παραμέτρων των περιστροφών μετασχηματιστή μέσα,χρησιμοποιώντας τη μέθοδο ανάλυσης απόκρισης συχνότητας (FRA) που αναπτύχθηκε και βελτιώθηκε από τις ανεπτυγμένες χώρεςΕφαρμόζεται στην ανίχνευση σφαλμάτων εσωτερικής δομής σε μετασχηματιστές ισχύος 63-500 kV.
Με βάση τη μέθοδο ανάλυσης της απόκρισης, το όργανο ποσοτικοποιεί τις αλλαγές απόκρισης των παραμέτρων εσωτερικής επικάλυψης του μετασχηματιστή σε διαφορετικούς τομείς συχνότητας και διαγιγνώσσει την στρέβλωση επικάλυψης,εξόγκωση, μετατόπιση, κλίση, διατροφική παραμόρφωση βραχυκυκλώματος και φάση σε φάση επαφή βραχυκυκλώματος με ακρίβεια.Η δοκιμή μπορεί να διενεργηθεί χωρίς να σηκώνεται το κάλυμμα και να αποσυναρμολογείται ο μετασχηματιστής., καθιστώντας την πραγματικά μη καταστροφική συσκευή ανίχνευσης εσωτερικών σφαλμάτων μετασχηματιστή.
Εφαρμογές & στοχευόμενο κοινό:Το XHBX1501 είναι τοποθετημένο ως καθαρός αναλυτής ανταπόκρισης συχνότητας SFRA για τη βαθιά διάγνωση παραμόρφωσης περιστροφής μεγάλων μετασχηματιστών ισχύος,Συμπληρωματική μέθοδος διαλογής παρεμπόδισης βραχυκυκλώματος (e).π.χ. XHZK1620) και ο δοκιμαστής ανταπόκρισης συχνότητας και αντίστασης δύο τρόπων (π.χ. XHBX1502) της ίδιας κατηγορίας.Είναι σχεδιασμένο για κέντρα συντήρησης δικτύων ηλεκτρικής ενέργειας που εκτελούν μετά την επισκευή και τη διάγνωση μετά το ατύχημα., επιχειρήσεις παραγωγής ηλεκτρικής ενέργειας (θερμικά, υδροηλεκτρικά και πυρηνικά εργοστάσια) για τη συντήρηση βασισμένη στην κατάσταση των κύριων μετασχηματιστών, μεγάλοι βιομηχανικοί χρήστες όπως ο χάλυβας,πετροχημικές και σιδηροδρομικές υποστασίες έλξης για κρίσιμη διαχείριση υγείας μετασχηματιστών, και τρίτα ιδρύματα δοκιμών ισχύος που παρέχουν υπηρεσίες του προτύπου DL/T911-2016.
Τρόποι σάρωσης
Γραμμική κατανομή σάρωσης:Περιοχή μέτρησης συχνότητας σαρώματος: (10Hz) - (10MHz), 40000 σημεία σαρώσεως, ανάλυση 0,25kHz, 0,5kHz και 1kHz.
Κατανομή συχνότητας σάρωσης σε τμήματα:Πεδίο μέτρησης συχνότητας σαρώματος: (0,5kHz) - (1MHz), 2000 σημεία σαρώσεως· υποπεδίες: (0,5kHz) - ((10kHz), (10kHz) - ((100kHz), (100kHz) - ((500kHz), (500kHz) - ((1000kHz).
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Εφαρμόσιμοι μετασχηματιστές |
Μετασχηματιστές ισχύος 63kV ~ 500kV |
| Γραμμικό εύρος σάρωσης |
10Hz ~ 10MHz, 40000 σημεία, ανάλυση 0,25 / 0,5 / 1kHz |
| Περιοχή σαρώσεως τμημάτων |
00,5kHz ~ 1MHz, 2000 σημεία |
| Πεδίο μέτρησης πλάτους |
-120 dB ~ +20 dB |
| Ακριβότητα μέτρησης πλάτους |
00,1 dB |
| Ακριβότητα συχνότητας σάρωσης |
00,005% |
| Αντίσταση εισόδου σήματος |
1MΩ |
| Αντίσταση εξόδου σήματος |
50Ω |
| Αμβλυσμός εξόδου σήματος |
± 20V |
| Ποσοστό επανάληψης δοκιμών |
990,9% |
| Μέγεθος οργάνου (LxWxH) |
370 x 300 x 170 mm |
| Συνολικό βάρος |
13 κιλά |
| Θέρμανση λειτουργίας / αποθήκευσης |
-10oC ~ +40oC / -20oC ~ +70oC |
| Σχετική υγρασία |
< 90%, μη συμπυκνωτικό |
Προχωρημένα χαρακτηριστικά
Μη επεμβατικές δοκιμές:Η δοκιμή μπορεί να διενεργείται χωρίς να σηκώνεται το κάλυμμα και να αποσυναρμολογείται ο μετασχηματιστής.
Προηγμένη τεχνολογία σάρωσης:υιοθέτηση της πιο δημοφιλούς μεθόδου σαρώσεως, με ψηφιακή τεχνολογία σαρώσεως υψηλής ταχύτητας DDS για ακριβή διάγνωση·
Ευρεία εφαρμογή:Για την ανίχνευση σφαλμάτων εσωτερικής δομής μετασχηματιστών ισχύος 63-500 kV.
Ευέλικτη σύνδεση:Διάσπαστη δομή: ο δοκιμαστικός οικοδεσπότης και ο οικοδεσπότης υπολογιστής συνδέονται μέσω USB, ασύρματου Bluetooth ή WIFI διεπαφής· η διεπαφή WIFI μπορεί να χρησιμοποιηθεί εύκολα σε υπολογιστές-ταμπλέτες και smartphones·
Απλή καλωδίωση:Η καλωδίωση πεδίου είναι απλή, εύκολη στη χρήση.
Ευρύ δυναμικό εύρος:Δυναμικό εύρος μέτρησης: -120dB ~ +20dB.
Τυπική συμμόρφωση:Το λογισμικό ανάλυσης είναι ισχυρό και οι δείκτες λογισμικού και υλικού πληρούν το εθνικό πρότυπο DL/T911-2016.
Ευέλικτη κατανομή του διαχωρισμού:Μετρήσεις διαλογής με τη χρήση γραμμικής ή λογαριθμικής κατανομής·
Αυτοκίνητο εύρος:Το κανάλι απόκρισης έχει πολλαπλά εύρη και ρυθμίζει αυτόματα το εύρος κατά τη διάρκεια της διαδικασίας μέτρησης.
Δοκιμαστική υψηλής ταχύτητας:Δοκιμαστική A/D υψηλής ταχύτητας διπλού καναλιού 16 bit· όταν η θέση της βρύσης αλλάζει κατά τη διάρκεια της δοκιμής πεδίου, η καμπύλη μορφής κύματος αλλάζει σαφώς.
Έξυπνη ανάλυση:Αυτόματο σύστημα ανάλυσης δεδομένων: εγκάρσια σύγκριση της ομοιότητας τριών φάσεων περιστροφής A, B και C και διάμηκη ιστορική σύγκριση, που δίνει ένα συμπέρασμα διάγνωσης τεσσάρων επιπέδων:πολύ καλή συνέπεια, καλή συνέπεια, κακή συνέπεια και πολύ κακή συνέπεια·
Εταιρική αναφορά:Δημιουργεί αυτόματα ηλεκτρονικές εκθέσεις δοκιμών του Word, αποθηκεύει αυτόματα τις παραμέτρους περιβαλλοντικής κατάστασης και υποστηρίζει την έγχρωμη εκτύπωση για βολική αναφορά δοκιμών.
Πρότυπα και συμμόρφωση
The XHBX1501 is designed in accordance with DL/T911-2016 "Frequency Response Analysis Method for Power Transformer Winding Deformation" and its amplitude-frequency characteristics meet the national technical indicators for amplitude-frequency characteristic testersΟ άξονας συχνότητας (οριζόντιος) παρέχει γραμμικές και λογαριθμικές κλίμακες, έτσι ώστε οι εκτυπωμένες καμπύλες να είναι γραμμικές ή λογαριθμικές ανάλογα με τις ανάγκες του χρήστη.
Κάθε μονάδα παραδίδεται με πιστοποιητικό εγγύησης και υποστήριξη υπηρεσιών μετά την πώληση, και η προσαρμογή είναι διαθέσιμη για να ταιριάζει με τις ειδικές απαιτήσεις του έργου.

Γενικές ερωτήσεις
Ε: Για τι χρησιμοποιείται το XHBX1501;
Πρόκειται για δοκιμαστή παραμόρφωσης περιστροφής μετασχηματιστή με βάση τη μέθοδο ανάλυσης απόκρισης συχνότητας (FRA).Κάνει ακριβή διάγνωση των εσωτερικών σφαλμάτων μετασχηματιστή με τη μέτρηση των χαρακτηριστικών παραμέτρων των περιστρεφόμενων μετασχηματιστή, και ανιχνεύει στρεβλώσεις τυλίγματος, εξόγκωση, μετατόπιση, κλίση, διατροφική παραμόρφωση βραχυκυκλώματος και σφάλματα βραχυκυκλώματος φάσης-σύνδεσης φάσης σε μετασχηματιστές ισχύος 63kV-500kV,χωρίς να σηκώνεται το κάλυμμα ή να αποσυναρμολογείται ο μετασχηματιστής.
Ε2: Ποια πρότυπα συμμορφώνεται;
Οι δείκτες λογισμικού και υλικού πληρούν το εθνικό πρότυπο DL/T911-2016 "Μέθοδος ανάλυσης απόκρισης συχνότητας για παραμόρφωση περιστροφής μετασχηματιστή ισχύος".Το όργανο υποστηρίζει τόσο γραμμική σάρωση (10Hz-10MHz, 40000 σημεία) και σάρωση συχνότητας τμήματος (0,5kHz-1MHz, 2000 σημεία), καλύπτοντας τους δύο κύριους τρόπους μέτρησης που χρησιμοποιούνται στη βιομηχανία.
Ε3: Ποιες είναι οι βασικές προδιαγραφές μέτρησης;
Περιοχή μέτρησης πλάτους: -120 dB έως +20 dB με ακρίβεια 0,1 dB· ακρίβεια συχνότητας σάρωσης: 0,005%· αντίσταση εισόδου σήματος: 1MΩ· αντίσταση εξόδου σήματος: 50Ω· αντίσταση εξόδου σήματος: ±20V·ποσοστό επανάληψης δοκιμής99,9%.
Ε4: Πώς λειτουργεί το λογισμικό ανάλυσης;
Το σύστημα αυτόματης ανάλυσης δεδομένων πραγματοποιεί εγκάρσια σύγκριση της ομοιότητας των τρισδιάστατων τυλιγμών Α, Β και Γ και διάμηκη ιστορική σύγκριση, παρέχοντας ένα συμπέρασμα διάγνωσης τεσσάρων επιπέδων:Πολύ καλά., καλή, κακή και πολύ κακή συνέπεια. αυτόματα δημιουργεί ηλεκτρονικές εκθέσεις δοκιμών Word, αποθηκεύει τις παραμέτρους περιβαλλοντικής κατάστασης αυτόματα,και υποστηρίζει την έγχρωμη εκτύπωση για βολική αναφορά.
Ε5: Είναι βολικό για δοκιμές επί τόπου;
Ναι. Χρησιμοποιεί μια διαιρεμένη δομή και ο οικοδεσπότης δοκιμής συνδέεται με έναν υπολογιστή μέσω USB, ασύρματου Bluetooth ή διεπαφής WIFI. Η διεπαφή WIFI μπορεί να χρησιμοποιηθεί βολικά σε υπολογιστές-ταμπλέτες και smartphones.Το όργανο ζυγίζει 13kg με διαστάσεις 370 x 300 x 170 mm, λειτουργεί σε θερμοκρασία -10 °C έως +40 °C, και η καλωδίωση πεδίου είναι απλή.
