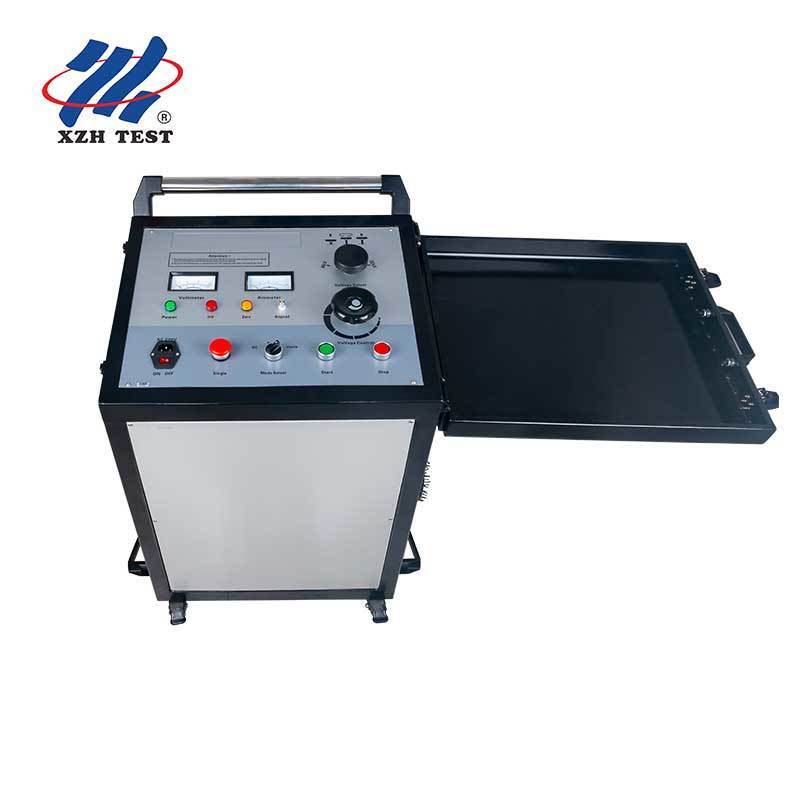

Προσαρμόσιμο θωρακισμένο καλώδιο HV Thumper XHHV535-4TS τρεις περιοχές τάσης 8 16 32kV για εργολάβους εντοπισμού βλαβών

Το XHHV535-4TS είναι κατασκευασμένο για οργανισμούς που απαιτούν ευελιξία στον εξοπλισμό εντοπισμού σφαλμάτων καλωδίων.Εάν είστε εργολάβος που διαχειρίζεται διάφορες τάσεις τάσης στο χώρο παροχής υπηρεσιών σας, μια υπηρεσία κοινής ωφέλειας που τυποποιεί τον στόλο της με προσαρμοσμένες γεννήτριες υπερχείλισης ή ένας διανομέας που αναζητά εξοπλισμό OEM για την αγορά σας ̇ το 4TS προσαρμόζεται στις απαιτήσεις σας.

Το XHHV535-4TS διαθέτει ένα πλήρως προστατευμένο διαμέρισμα υψηλής τάσης που απομονώνει την πηγή ισχύος συνεχούς ρεύματος, τον πυκνωτή αποθήκευσης ενέργειας και το σύνολο σφαίρας εκκένωσης μέσα σε ένα κλειστό μεταλλικό περίβλημα.Αυτό το σχέδιο εξυπηρετεί τρεις κρίσιμους σκοπούς για το πεδίο και τις βιομηχανικές εργασίες:

• Ασφάλεια του χειριστή:Το προστατευμένο περίβλημα αποτρέπει την τυχαία επαφή με ενεργοποιημένα εξαρτήματα κατά τη διάρκεια της λειτουργίας.Όλες οι διαδρομές υψηλής τάσης περιέχονται εντός γειωμένων μεταλλικών φραγμών που υπερβαίνουν τις απαιτήσεις ασφάλειας IEC 61010-1 για εξοπλισμό δοκιμής υψηλής τάσης
• Ηλεκτρομαγνητική συμβατότητα:Η προστατευόμενη κατασκευή ελαχιστοποιεί το ακτινοβολούμενο EMI κατά τη διάρκεια εκκένωσης υπερτάσεων, προστατεύοντας ευαίσθητα συγκεντρωτικά όργανα όπως δοκιμαστές καλωδίων TDR, ακουστικούς μαγνητικούς δείκτες,και εξοπλισμού επικοινωνίας από ηλεκτρομαγνητικές παρεμβολές
• Περιβαλλοντική ανθεκτικότητα:Το κλειστό σχεδιασμό προστατεύει τα εσωτερικά στοιχεία από σκόνη, υγρασία και μηχανικές επιπτώσεις κατά τη μεταφορά και την εγκατάσταση στο χώροκαι εξωτερικές θύρες καλωδίων

Το XHHV535-4TS είναι σχεδιασμένο ως προσαρμόσιμη πλατφόρμα.

Αντίθετα με τις αρθρωτές γεννήτριες υπερτάσεων που απαιτούν ξεχωριστή παροχή συνεχούς ρεύματος, τράπεζα πυκνότητας και μονάδες σφαίρας εκφόρτισης που συνδέονται μεταξύ τους από καλώδια υψηλής τάσης,το XHHV535-4TS ενσωματώνει και τα τρία υποσυστήματα σε ένα προστατευμένο περίβλημα:

• Η πηγή ισχύος υψηλής τάσης συνεχούς ρεύματος:Ενσωματωμένος ευθυγραμμιστής και μετασχηματιστής προόδου, που παρέχει συνεχώς ρυθμιζόμενη ισχύ συνεχούς ρεύματος εντός κάθε εύρους τάσης
• Τράπεζα καταστατικών αποθήκευσης ενέργειας:Τρεις εσωτερικοί πυκνωτές (4/16/64μF) που επιλέγονται αυτόματα από τον διακόπτη εμβέλειας τάσης
• Συγκρότημα σφαίρας εκφόρτωσης:Σφαίρες εκκένωσης από κράμα βολφραμίου με ακριβή μηχανική επεξεργασία με ρυθμιζόμενο κενό, κλεισμένες μέσα σε προστατευμένο θάλαμο για ελεγχόμενα, επαναλαμβανόμενα χαρακτηριστικά υπερεκτάσεων

1. Προεντοπισμός με TDR:Χρησιμοποιήστε έναν εντοπιστή σφάλματος καλωδίου TDR (όπως η σειρά XZH TEST 502) για να εκτιμήσετε την απόσταση σφάλματος.
2. Επιλέξτε εύρος τάσης:Επιλέξτε 8kV, 16kV, ή 32kV με βάση την τάση του καλωδίου
3. Ελέγχος μηδέν και εκκίνηση:Βεβαιωθείτε ότι ο δείκτης μηδενικής θέσης είναι φωτισμένος, πατήστε Start, στη συνέχεια αυξήστε την τάση στο επιθυμητό επίπεδο υπερέωσης
4. Ορισμός με ακουστική-μαγνητική μέθοδο:Το 4TS παρέχει ελεγχόμενες εκκένωσεις 2048J σε διαστήματα ~ 4 δευτερολέπτων.Χρησιμοποιήστε έναν ακουστικό-μαγνητικό δείκτη (όπως το XZH TEST XHDD503) στην εκτιμώμενη θέση σφάλματος για να συλλάβετε τον ήχο εκφόρτωσης και τα ηλεκτρομαγνητικά σήματα
5. Σημείωση και ανασκαφή:Μόλις το σημείο σφάλματος επιβεβαιωθεί ηχητικά, σημειώστε την επιφάνεια, απενεργοποιήστε το 4TS και προχωρήστε με στοχευμένη ανασκαφή.
