Υπογειακός δείκτης σφάλματος καλωδίων με ακουστικό-μαγνητικό συγχρονισμό και ανίχνευση A-Frame

Name: Υπογειακός δείκτης σφάλματος καλωδίων με ακουστικό-μαγνητικό συγχρονισμό και ανίχνευση A-Frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Σιάν, Σάνσι, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	XHDD503E

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE, ISO

Αριθμό μοντέλου:

XHDD503E

Μοντέλο ΑΡΙΘ.:

XHDD503E

Χρήση:

Δοκιμαστής καλωδίων δικτύου, Δοκιμαστής καλωδίων ήχου, Δοκιμαστής καλωδίων ομοαξονικών, Δοκιμαστής ψ

Εξουσία:

Ηλεκτρισμός

Προσαρμοσμένο:

Προσαρμοσμένο

Χρώμα:

Μαύρος

Φίλτρο:

200 Hz-1600 Hz Προαιρετικά

Κέρδος παραγωγής:

16 Επίπεδα (0~112dB)

Ακριβότητα ακουστικής-μαγνητικής θέσης:

Λιγότερο από 0,2 m

Ακριβότητα τοποθέτησης τάσης βήματος:

Λιγότερο από 0.5m

Ακριβότητα αναγνώρισης διαδρομής:

Λιγότερο από 0.5m

Πακέτο μεταφοράς:

Ξύλινη θήκη

Εμπορικό σήμα:

Δοκιμή XZH

Προέλευση:

Κίνα

Κωδικός HS:

9031809090

Δυνατότητα προσφοράς:

2000 τμχ/έτος

Προσαρμογή:

Διαθέσιμος

Εξυπηρέτηση μετά την πώληση:

Πιστοποιητικό εγγύησης

Εγγύηση:

12 Μήνες

Επισημαίνω:

High Light

Επισημαίνω:

Ανίχνευση σφαλμάτων υπόγειων καλωδίων

Ακουστικό-μαγνητικός δείκτης

Τοποθετητής τάσης σταδίου A-Frame

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

2000UNITS/έτος

Περιγραφή προϊόντων

Περιγραφή

Ο εντοπιστής σφαλμάτων καλωδίων χρησιμοποιεί τις αρχές της συλλογής δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης θέσης του σημείου σφάλματος του καλωδίου.Μια γεννήτρια παλμού υψηλής τάσης χρησιμοποιείται για να προκαλέσει φλας πάνω από την έκπτωση στο σημείο σφάλματος- φυσικά φαινόμενα όπως κύματα δονήσεων, ηχητικά κύματα,και τα ηλεκτρομαγνητικά κύματα που παράγονται από το φλας πάνω από την εκκένωση στο σημείο σφάλματος συλλέγονται από ένα ειδικό ανιχνευτή του οργάνου δείκτηΗ ακριβής τοποθεσία του σημείου σφάλματος καθορίζεται από την ακοή και την όραση του δοκιμαστή.το έργο της ακριβούς τοποθέτησης του σημείου βλάβης του καλωδίου "άμεσα πάνω από το καλώδιο και εντός του εύρους ακαθάριστων μετρήσεων" ολοκληρώνεται.
Αυτό το όργανο σταθερού σημείου είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και φλας υψηλής αντίστασης λόγω σφάλματος.

Χαρακτηριστικά του προϊόντος
1. 5 ιντσών LCD υψηλής φωτεινότητας με άγγιγμα εξασφαλίζει ορατότητα κάτω από το φως του ήλιου.
2Διαθέτει 4 τρόπους δοκιμής: πρότυπο, βελτιωμένο, μείωση θορύβου και προσαρμοσμένο.
3Έχει 4 λειτουργίες θέσης: ακουστικό-μαγνητικό συγχρονισμό, καθαρή ακουστική, καθαρή μαγνητική και τάση βήματος.
4Έχει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από διάφορες μεθόδους φιλτραρίσματος.
5Εξοπλισμένο με λειτουργίες BNR και σιωπηλής μετάδοσης.
4Έχει ένδειξη απόκλισης πορείας.
5Εξοπλισμένο με αισθητήρες πολλαπλών στρωμάτων φυσικής απομόνωσης σήματος, ανθεκτική στο νερό βαθμός IP65.
6Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μακρύς χρόνος αναμονής, εξοπλισμένη με γρήγορη φόρτιση.
7Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλή διεπαφή ανθρώπου-μηχανής.

Τεχνική προδιαγραφή

Παράμετροι φίλτρου	Όλες οι διαδρομές: 100Hz ~ 1600Hz.
	Κατώτατο πέρασμα: 100Hz ~ 300Hz.
	Το Κουάλκομ: 160Hz~1600Hz.
	Πέρασμα ζώνης: 200Hz~600Hz.
Κέρδος καναλιού:	8 επίπεδα ρυθμιζόμενα.
Δυνατότητα αύξησης του μαγνητικού καναλιού:	8 επίπεδα ρυθμιζόμενα.
Βελτίωση τάσης σταδίου:	8 επίπεδα ρυθμιζόμενα.
Κέρδος παραγωγής:	16 επίπεδα (0~112db)
Αντίσταση εξόδου:	350Ω
Ακριβότητα ακουστομαγνητικής θέσης:	≤0,1m.
Ακριβότητα τοποθέτησης τάσης βήματος:	≤ 0,5 m.
Ακριβότητα αναγνώρισης πορείας:	≤ 0,5 m.
Διαθέτει λειτουργίες μείωσης του θορύβου υποβάθρου BNR και μείωσης του θορύβου αθόρυβα.
Μέθοδος ελέγχου οθόνης:	5 ιντσών υψηλής φωτεινότητας οθόνη αφής.
Εφοδιασμός ενέργειας:	4*18650 τυπικές μπαταρίες λιθίου.
Χρόνος αναμονής:	περισσότερο από 8 ώρες.
Όγκος:	428L × 350W × 230H
θερμοκρασία περιβάλλοντος:	-25 έως 65 oC, σχετική υγρασία: ≤ 90%.

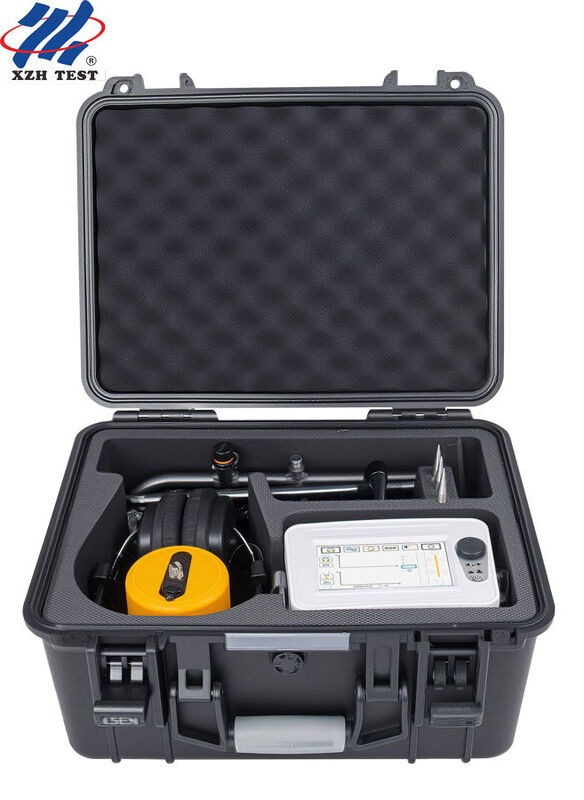

Διαμόρφωση και οδηγίες για τα όργανα
Σύνθεση του μέσου
1. Εντοπιστής ελαττωμάτων καλωδίων: εντοπίζει με ακρίβεια τα σημεία ελαττωμάτων καλωδίων εντός του εύρους μέτρησης.
2- Έλεγχος: περιλαμβάνει ανιχνευτή, ανιχνευτή, τρία νύχια και ράβδο σύνδεσης, συνδεδεμένο με το κανάλι εισόδου για την παραλαβή σημάτων.
3. Φορέστε ακουστικά· συνδέστε το κανάλι εισόδου του οργάνου δείγματος (ανάδραση του σήματος εξόδου).
4.7-core signal line: καλώδιο σύνδεσης μεταξύ του δείκτη και του ανιχνευτή (συνδέοντας το δείκτη και τον ανιχνευτή).
5. Φορτιστή: Συνδέεται με την πρίζα φόρτισης του οργάνου για φόρτιση.
6.Μια βάση: χρησιμοποιείται κατά τη δοκιμή με τη μέθοδο τάσης σταδίου.
7Καλώδιο σύνδεσης A-frame: εντοπιστής σφαλμάτων καλωδίου και καλώδιο σύνδεσης A-frame.
8Σφραγίδα γήρανσης: εναρμονισμένο αξεσουάρ για το A-φρέμα.

Κατάλογος συσκευασίας

Μόλις το πλαίσιο A συνδεθεί, θα εισέλθει αυτόματα στην διεπαφή δοκιμής όπως φαίνεται στα δεξιά.
Παρατηρήστε ότι στο κάτω μέρος του πλαισίου Α υπάρχουν βέλη, κόκκινα και πράσινα, με κόκκινα μπροστά και πράσινα πίσω.Αυτό σημαίνει ότι το κόκκινο δείχνει το τέλος του καλωδίου και το πράσινο δείχνει την αρχή του καλωδίου.

Μετακινήστε αργά το πλαίσιο Α κατά μήκος της διαδρομής εντάξης του καλωδίου προς το τέλος του καλωδίου και παρατηρήστε τις αλλαγές στα κόκκινα και πράσινα γραφήματα γραμμών στην οθόνη δοκιμής.Αυτό αντανακλά μια αλλαγή στην κατεύθυνση του ρεύματος.
Σε μεγάλη απόσταση από το σημείο της βλάβης, οι κόκκινες και πράσινες γραμμές στην οθόνη εμφανίζονται ελαφρώς ακανόνιστες και μικρές.
Όταν πλησιάζετε το σημείο σφάλματος, για παράδειγμα περίπου 5 μέτρα από το σημείο σφάλματος, θα παρατηρήσετε ότι το κόκκινο γραφήμα μπαρ γίνεται πολύ μεγάλο, όπως φαίνεται στην εικόνα επάνω αριστερά.
Όταν βρίσκεστε ακριβώς πάνω από το σημείο σφάλματος ή περίπου 1-2 μέτρα μπροστά και πίσω από το σημείο σφάλματος,Θα παρατηρήσετε ότι τα κόκκινα και πράσινα γραφήματα μπαρ γίνονται πολύ μικρά και εμφανίζονται στην οθόνη όπως φαίνεται στην εικόνα στα δεξιά επάνω.
Μόλις περάσετε το σημείο σφάλματος, για παράδειγμα περίπου 5 μέτρα από το σημείο σφάλματος, θα παρατηρήσετε ότι το πράσινο γραφήμα μπαρ γίνεται πολύ μεγάλο.
Με αυτόν τον τρόπο, ψάχνοντας υπομονετικά, μπορείτε να βρείτε την τοποθεσία του ελαττώματος.
