Περιγραφή του προϊόντος
Ο διαχωριστής υψηλής τάσης της σειράς XHDB είναι μια συσκευή μέτρησης υψηλής τάσης μερικής πίεσης με προστασία RC εξισορρόπησης όγκου.μέτρηση υψηλής τάσης συχνότητας ισχύοςΕίναι η πρώτη επιλογή για να αντικαταστήσει το ηλεκτροστατικό όλτμετρο υψηλής τάσης.
Είναι κατάλληλο για εργοστάσια παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, εργοστάσια παραγωγής ηλεκτρικού εξοπλισμού υψηλής τάσης και εργαστήρια υψηλής τάσης και άλλα τμήματα ως ιδανικό εξοπλισμό για τη μέτρηση υψηλής τάσης.
Υιοθετείται ειδική τεχνολογία προστασίας για τη μείωση της επιρροής της υψηλής τάσης στην τιμή ένδειξης, επιτυγχάνοντας έτσι υψηλή σταθερότητα και υψηλή γραμμικότητα.Το εισαγόμενο υλικό πλήρωσης κάνει τη δομή μικρότερη, το βάρος είναι ελαφρύτερο, η αξιοπιστία είναι υψηλότερη και η ποσότητα εσωτερικής μερικής εκκένωσης ελαχιστοποιείται, γεγονός που προσφέρει μεγάλη ευκολία στην επιθεώρηση των εργοταξίων.
Ο διαχωριστής τάσης συνδέεται με το τερματικό μέτρησης υψηλής τάσης μέσω της γραμμής οργάνου, η οποία μπορεί να πραγματοποιήσει σαφή ανάγνωση σε μεγάλη απόσταση και είναι ασφαλής και βολική στη χρήση.Οι διαχωριστές τάσης έχουν υψηλή αντίσταση εισόδου και καλή γραμμικότητα.
Παράμετροι προϊόντος
|
Διάταξη τάσης
|
Εναλλακτικός ρεύμα: 150 kW
|
|
Μέθοδος μέτρησης εναλλασσόμενου ρεύματος: μέτρηση πραγματικού RMS
|
Μέθοδος μέτρησης εναλλασσόμενου ρεύματος: μέτρηση πραγματικού RMS
|
|
Μέθοδος μέτρησης εναλλασσόμενου ρεύματος: μέτρηση πραγματικού RMS
|
Μέθοδος μέτρησης εναλλασσόμενου ρεύματος: μέτρηση πραγματικού RMS
|
|
Μεσομέσο μόνωσης
|
ξηρό διαλεκτικό υλικό
|
|
Θερμοκρασία
|
-25 έως 40 oC
|
|
Η υγρασία
|
< 85%
|
|
Αναλογία μερικής πίεσης
|
1000:1
|
|
Βάρος
|
13 κιλά
|
|
Όγκος
|
220 * 220 * 1050
|
Βασικά χαρακτηριστικά επιδόσεων
Υψηλή παρεμπόδιση εισόδου και καλή γραμμικότητα.
Ειδική τεχνολογία προστασίας υιοθετείται για τη μείωση της επιρροής της υψηλής πίεσης στην τιμή ένδειξης, επιτυγχάνοντας έτσι υψηλή σταθερότητα και υψηλή γραμμικότητα.
Εισαγόμενο υλικό πλήρωσης, μικρή δομή, ελαφρύ βάρος, υψηλότερη αξιοπιστία, εσωτερική μερική εκκένωση ελαχιστοποιείται.
Συνδεδεμένο με το τερματικό μέτρησης υψηλής τάσης μέσω της γραμμής οργάνου, μπορεί να πραγματοποιήσει σαφείς ενδείξεις σε μεγάλη απόσταση και είναι ασφαλές και βολικό στη χρήση.
Επίπεδο τάσης: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Ακριβότητα: AC: 0,5% DC: 0,5%
Η λειτουργία ρύθμισης της αναλογίας κατανομής τάσης: ικανότητα αντίστασης και μερική πίεση, με τη χρήση τεχνολογίας μετρήσεων και επαλήθευσης πολλών σημείων λογισμικού για τη διασφάλιση της συνέπειας με το πρότυπο·
Περιβαλλοντικές συνθήκες: Θέρμανση: -25 έως 40 ° C υγρασία: < 85%
Αναλογία μερικής πίεσης: 1000:1
Μέγεθος εμφάνισης: 170 × 170 × 720 mm ((100KV)
|
Σχήμα
|
Πεδίο δοκιμής KV
|
Αντίσταση/MΩ
|
Μέγεθος / mm
|
Βάρος/kg
|
|
Διαχωριστής
|
Κουτί
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
Φ84×500
|
170×170×550
|
4.5
|
|
XHDB-100
|
ΑΚ-100 DC-100
|
1000
|
Φ84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
Φ84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
Φ84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
Φ84×1750
|
260×260×1850
|
19
|

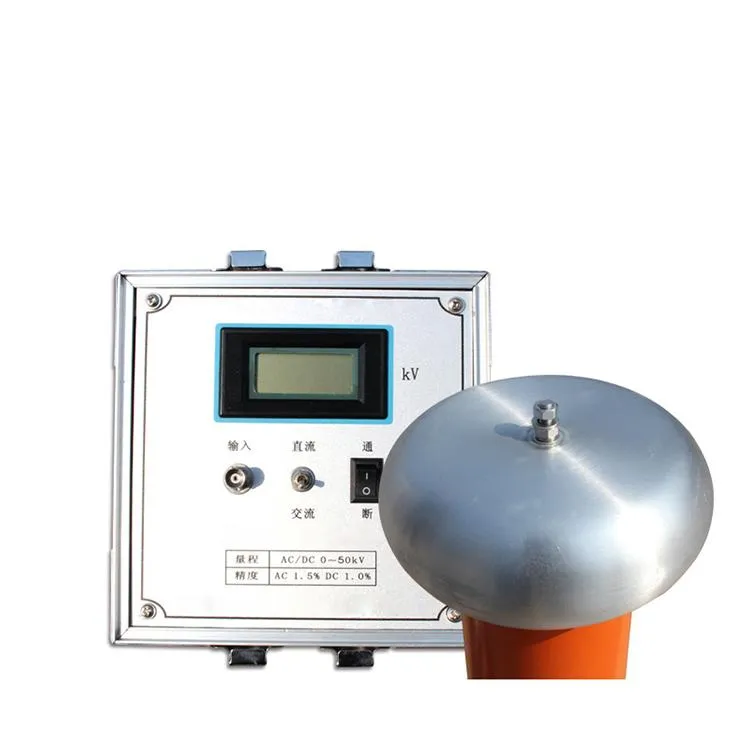

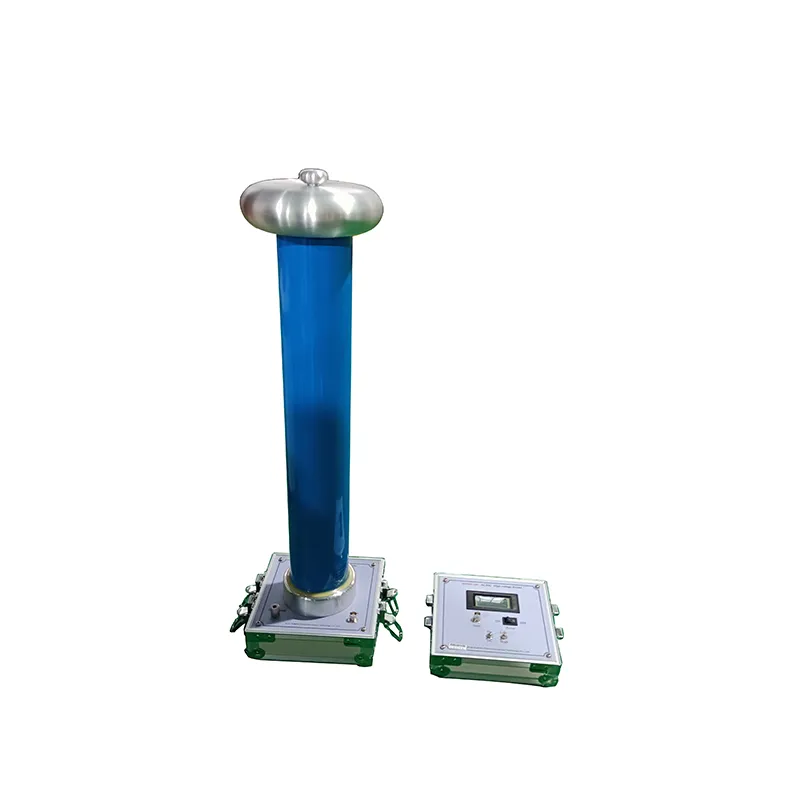

Λεπτομερείς φωτογραφίες
