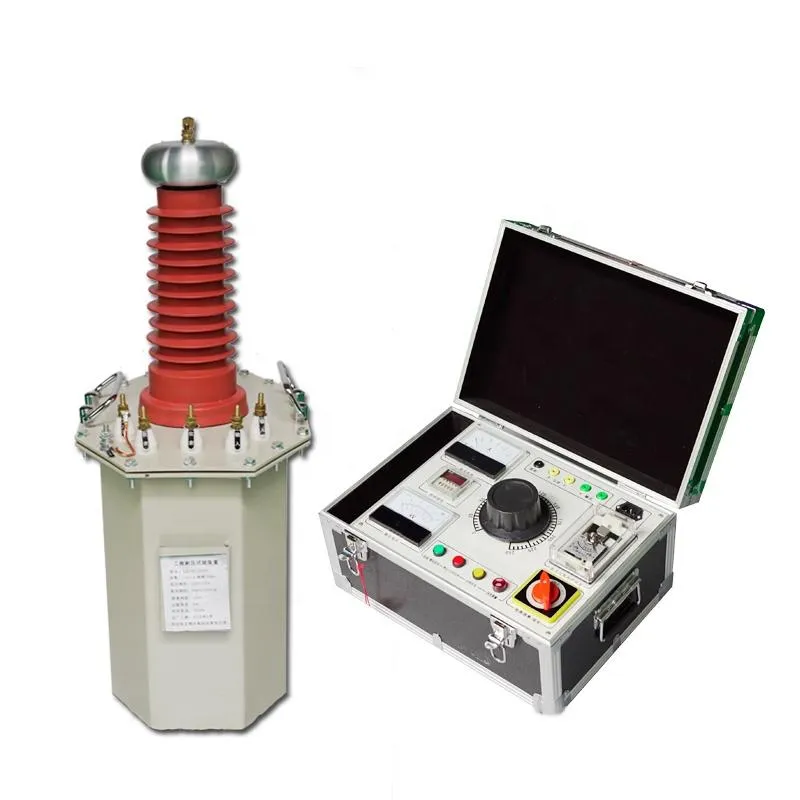

Συστήματα δοκιμής υψηλής τάσης μετασχηματιστή HV για ηλεκτρικές δοκιμές

XHYBΜηχανή δοκιμής υψηλής τάσης συχνότητας ισχύος

Για τη σύνδεση με το κουτί ελέγχου (σύνολο) χρησιμοποιείται η βιομηχανική παροχή ισχύος 220V (380V για 10KVA και άνω) συχνότητας (είναι υποστηρικτικός εξοπλισμός για τον μετασχηματιστή δοκιμής,Παρακαλείσθε να ανατρέξετε στο εγχειρίδιο χρήσης του κουτιού ελέγχου (συγκροτήματος) για λεπτομερείς πληροφορίες), και ρυθμίζει την τάση 0-220V/380V μέσω του ρυθμιστή αυτόματης τάσης για να την εισάγει στην κύρια επικάλυψη του μετασχηματιστή δοκιμής.η δευτερογενής (υψηλής τάσης) επικάλυψη λαμβάνει το ίδιο πολλαπλάσιο του πλάτους της τάσης σύμφωνα με τον λόγο του αριθμού των στροφών της προς την πρωτογενή επικάλυψη - βιομηχανική συχνότητα υψηλής τάσηςΑυτή η βιομηχανική υψηλή τάση υψηλής συχνότητας μπορεί να διορθωθεί με υψηλής τάσης πυρίτιο και να φιλτραρισθεί από πυκνωτές για να ληφθεί υψηλή τάση συνεχούς ρεύματος.όπου το εύρος είναι η τετραγωνική ρίζα των 2 φορές της πραγματικής αξίας της βιομηχανικής συχνότητας υψηλής τάσης.

Η σειρά αυτή προϊόντων χωρίζεται σε τρεις κατηγορίες: τύπου εναλλασσόμενου ρεύματος, τύπου διπλού σκοπού εναλλασσόμενου ρεύματος / συνεχούς ρεύματος και η σύνδεση με βρύση 200V μπορεί να συνδεθεί σε μετασχηματιστή δοκιμής συναρπαστικής σειράς.

Βασικές προδιαγραφές:

1. Κατηγοριακή ισχύς: 1kVA-1000kVA
2. Η τάση εισόδου του μετασχηματιστή: 0.20, 0.4, 3, 6, 10kV· τάση μετατροπής ισχύος εξόδου: 1kV-1000kV
3. Η τάση εισόδου του κουτιού ελέγχου: AC 220/380V· τάση εξόδου: AC 0-250/400V
4. Χωρίς απώλεια φορτίου: ≤15%
5. Τρόπος εμφάνισης: ψηφιακό ή δείκτη τύπου 0,5/1,0/1,5/2,5 επιπέδου
6. Πεδίο χρονισμού: 0-9999s
7. Προστασία από υπερστροφή: συνεχής ρύθμιση, χειροκίνητη ρύθμιση (μπορεί επίσης να γίνει σύμφωνα με τις ειδικές απαιτήσεις του χρήστη)

Βασικά χαρακτηριστικά:

☆Σειρά XHY βυθισμένη σε λάδι, σειρά XHG ξηρός τύπος, σειρά XHQ φουσκωτός τύπος.
☆Έχει τις λειτουργίες υπερ-ρεύματος, μηδενικής εκκίνησης κλπ., οι οποίες μπορούν να εμφανίζουν τιμές όπως τάση και ρεύμα.
☆Εξοπλισμένο με ρελέ υπερεύματος, ηλεκτρική / χειροκίνητη ρύθμιση της τάσης εξόδου (σύμφωνα με τις απαιτήσεις)

Τεχνικές παραμέτρους:

Δυναμικότητα (KVA)	Υψηλής τάσης (KV)		Σήμερα υψηλής τάσης ((mA)		Εισαγωγή χαμηλής τάσης		Αναλογία μετασχηματισμού	Αύξηση θερμοκρασίας 30 λεπτά.
	Κλιματισμός	Δ.Σ.	Κλιματισμός	Δ.Σ.	Τετάρτη	ρεύμαA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Λεπτομερείς φωτογραφίες

Αν χρειάζεστε προσαρμογή, παρακαλώ επικοινωνήστε μαζί μου.
