Πολυλειτουργικό φορητό κλασικό υπόγειο καλώδιο εντοπιστή διαδρομής καλωδίου

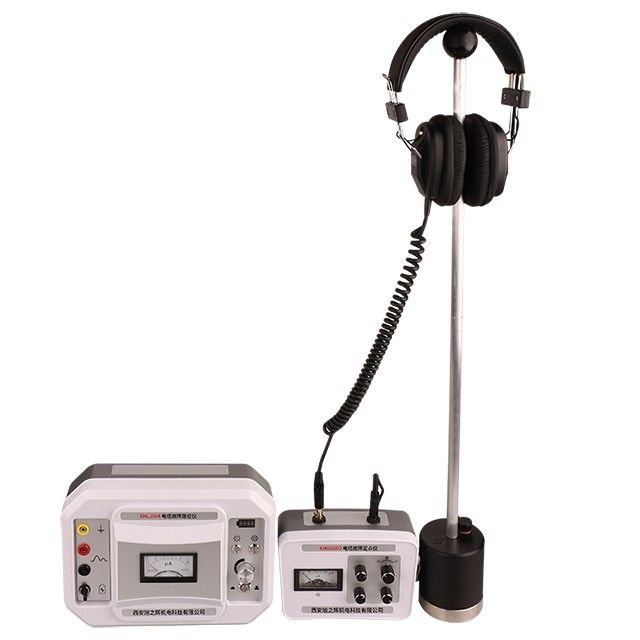

Το XHLJ504εντοπιστής δρόμου καλωδίου (τοποθετητής σωλήνα καλωδίου)αποτελείται από γεννήτρια σήματος υψηλής ισχύος (μεταδότης) και δέκτη που απαιτούνται για την ανίχνευση πεζών καλωδίων.

Η βασική αρχή του μετρητή πορείας καλωδίου είναι να χρησιμοποιείται γεννήτρια σήματος πορείας (δηλ. ο πάροχος που εκπέμπει το σήμα του μετρητή πορείας) για την εισαγωγή σήματος παλμού πορείας στο υπό δοκιμή καλώδιο,δημιουργώντας έτσι ηλεκτρομαγνητικά κύματαΜετά την επεξεργασία, η έξοδος αποστέλλεται στο ακουστικό και το μετρητή δείκτη.

Αυτός ο εντοπιστής διαδρομής καλωδίου κρίνει το θαμμένο μονοπάτι και το βάθος του καλωδίου σύμφωνα με τις ηχητικές κορυφές, τις ηχητικές κοιλάδες και τον βαθμό κάμψης του μετρητή δείκτη στο ακουστικό.

Πολυλειτουργία
Ο δέκτης διαδρομής καλωδίου χρησιμοποιείται σε σύνδεση με ανιχνευτές και ακουστικά, κλπ., και μπορεί να χρησιμοποιηθεί ως δείκτης σφάλματος καλωδίου.

Κύρια συστατικά

Αυτό το εντοπιστή σωλήνων καλωδίων αποτελείται κυρίως από πομπό και δέκτη, τα δύο μέρη παρουσιάζονται ως εξής.

Τεχνικές παραμέτρους

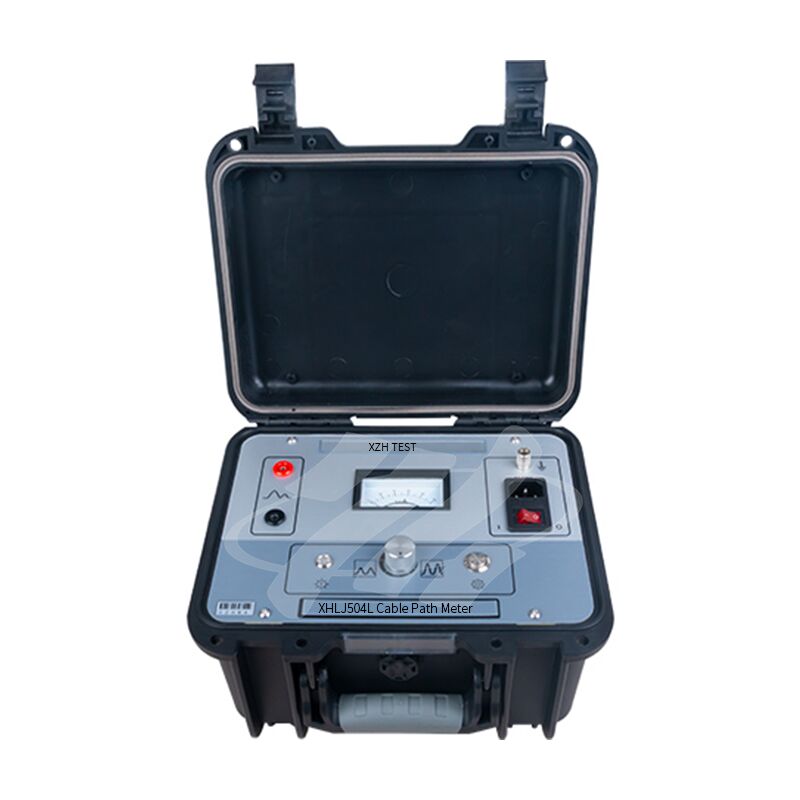

Μεταδότης

Αποδέκτης

Χαρακτηριστικά του προϊόντος

1Χρησιμοποιώντας την παραδοσιακή αρχή ηλεκτρομαγνητικής επαγωγής, ισχυρή ικανότητα κατά των παρεμβολών.

2Με λειτουργίες προστασίας από υπερστροφή και βραχυκύκλωμα, είναι ασφαλής και αξιόπιστος.

3Με υψηλή ισχύ εξόδου, δεν περιορίζεται από το μήκος του καλωδίου, ανοιχτό κύκλωμα μπορεί επίσης να βρει μια διαδρομή.

4Η έξοδος είναι ρυθμιζόμενη χωρίς βήματα, κατάλληλη για διάφορα σημεία δοκιμής, με ισχυρή προσαρμοστικότητα.

5Υπερ δυνατή μεγέθυνση, βάθος ανίχνευσης μεγαλύτερο από 10 μέτρα.

6Σχεδιασμός εξαιρετικά χαμηλής κατανάλωσης ενέργειας, το στάσιμο ρεύμα είναι μικρότερο από 10mA.

7Ο σχεδιασμός του αναλογικού μετρητή, η ένταση του σήματος και η τάση είναι σαφείς με μια ματιά.

8Το μηδενικό επίπεδο μπορεί να ρυθμιστεί αυθαίρετα, το οποίο είναι κατάλληλο για όλα τα είδη ισχυρών και αδύναμων σκηνών.

Στο χώροΔοκιμή διαδρομής καλωδίου...διάγραμμα ένδειξης

Γενική διαδρομή ανίχνευσης διαγράμματος συνδέσεων καλωδίου

Διάγραμμα καλωδίωσης ανίχνευσης δρόμου καλωδίου υπερ-μήκους ή σπάσματος

Ειδικό διάγραμμα καλωδίωσης ανίχνευσης διαδρομής

Δοκιμαστικό βάθος θαμμένου καλωδίου

Όταν κρίνετε το βάθος του καλωδίου, μπορείτε να τοποθετήσετε το ανιχνευτή σε γωνία 45 μοιρών με το έδαφος στην θέση του καλωδίου που έχει μετρηθεί."κινηθείτε προς τα έξω" κάθετα προς την πορείαΒρείτε το μικρότερο σημείο ήχου στη μέση του ανιχνευτή, τότε η απόσταση που κινείται ο ανιχνευτής είναι το βάθος του καλωδίου.Παρακαλείστε να ανατρέξετε στο σχεδιακό διάγραμμα τοποθέτησης του ανιχνευτή στο ακόλουθο σχήμα..

Σχεδιακό διάγραμμα τοποθέτησης του ανιχνευτή

Κατάλογος συσκευασίας
