Προσαρμοσμένο Όχημα Δοκιμής Βλαβών Καλωδίων Ολοκληρωμένο Όχημα Δοκιμής Μετασχηματιστή Ισχύος

Το ακόλουθο XHGG555 παρουσιάζει το σύστημα διάγνωσης και ανίχνευσης βλαβών καλωδίων οχημάτων. Ο μετασχηματιστής, ο διακόπτης κυκλώματος και άλλα συστήματα ανίχνευσης μπορούν επίσης να προσαρμοστούν σύμφωνα με τις ανάγκες του πελάτη. Είστε ευπρόσδεκτοι να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.

Σύστημα εντοπισμού βλαβών και διάγνωσης καλωδίων οχημάτων XHGG555

Γενικά χαρακτηριστικά

Τοπολογία
Εξαιρετικά ενσωματωμένο και εξαιρετικά αυτοματοποιημένο ψηφιακό σύστημα εντοπισμού βλαβών καλωδίων λογισμικού, με την επιλογή ενσωμάτωσης λειτουργιών συντονισμού μεταβλητής συχνότητας, κυμάτων ταλάντωσης (μερικής εκκένωσης) και εξαιρετικά χαμηλής συχνότητας (διηλεκτρικής απώλειας)

Διαμόρφωση
Όλες οι μονάδες δοκιμών έχουν σχεδιαστεί για να είναι σχετικά ανεξάρτητες και αρθρωτές, και οι λειτουργικές μονάδες μπορούν να προστεθούν ή να αφαιρεθούν κατά βούληση. Εάν μια μεμονωμένη λειτουργία αποτύχει, δεν θα επηρεάσει τη χρήση άλλων λειτουργιών.

Έλεγχος
Οι περισσότερες λειτουργίες λειτουργίας και συστήματος επιτυγχάνονται μέσω μιας μονάδας ελέγχου, και κάθε μονάδα μπορεί επίσης να λειτουργήσει μεμονωμένα.

Γραφικό περιβάλλον χρήστη: Γραφικό περιβάλλον, πιο διαισθητικό και εύκολο στη χρήση.

Λειτουργία: Γυρίστε και κάντε κλικ σε ένα μόνο κουμπί (jog dial) στη μονάδα ελέγχου.

Σύστημα: Windows

Διαχείριση δεδομένων: Γενική βάση δεδομένων

Συγχρονισμός δεδομένων: Universal Serial Bus

Μονάδα ελέγχου

Οθόνη: Βιομηχανικής ποιότητας έγχρωμη οθόνη TFT με οπίσθιο φωτισμό LED

Αντιθαμβωτικό: Διαθέτει

Πολυ-αφής: Διαθέτει

Μέγεθος LCD: 39,6 cm (15,6 in)

Αναλογία διαστάσεων: 16:9

Ανάλυση: 1920 x 1080 Full HD

Φωτεινότητα: 450 cd/m²

Ασφάλεια

Προσαρμοστικότητα

Συμμόρφωση CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)

Διατάξεις εκκένωσης και γείωσης: 72kJ, ισοδύναμο με την ενέργεια που αποθηκεύεται σε έναν πυκνωτή 10µF φορτισμένο σε 120kV DC γρήγορης φόρτισης: σταθερά χρόνου εκκένωσης < 1 δευτερόλεπτο

Κατάσταση συστήματος: Παρακολούθηση και ένδειξη σε πραγματικό χρόνο

Εγγενώς ασφαλές: Γείωση αμέσως όταν υπάρχει διακοπή ρεύματος

Διασύνδεση ασφαλείας F-U: Παρακολούθηση σύνδεσης τάσης λειτουργίας (κύκλωμα υψηλής τάσης)

Διασύνδεση ασφαλείας F-Ohm: Παρακολούθηση σύνδεσης γείωσης λειτουργίας (κύκλωμα υψηλής τάσης)

Χαρακτηριστικά ασφαλείας: Μπροστινό πάνελ: ενεργοποίηση/απενεργοποίηση, διακόπτης κουμπιού κλειδώματος, διακόπτης έκτακτης ανάγκης, ενδεικτική λυχνία υπολειπόμενης πίεσης, διακόπτης υψηλής τάσης;
Μονάδα ελέγχου: κουμπί (jog dial)

Διατάξεις ασφαλείας: Ένδειξη κατάστασης γείωσης συστήματος, διάταξη προστασίας εισόδου ρεύματος, παρακολούθηση χώρου υψηλής τάσης μέσω επαφής πόρτας, εξωτερική διάταξη ασφαλείας

Παρακολούθηση εισόδου ρεύματος: Προστασία υπέρτασης, προστασία υπότασης, διάταξη υπολειπόμενου ρεύματος (RCD)

Ορισμός καλωδίωσης: Υπάρχει ένας πίνακας διακοπτών μέσα στο σύστημα

Μετασχηματιστής απομόνωσης: 5kVA

Σύνθεση μονάδας συστήματος

1. Χρησιμοποιήστε DC ή παλμό υψηλής τάσης για να κάνετε το σημείο βλάβης του καλωδίου να αναβοσβήσει και να εκκενωθεί

2. Χρησιμοποιήστε την αρχή της ανάκλασης του κυματοειδούς κύματος για να κάνετε μια χονδρική μέτρηση όλων των τύπων βλαβών κύριας μόνωσης καλωδίων

3. Χρησιμοποιήστε τη μέθοδο συγχρονισμού ήχου και μαγνητισμού για να κάνετε μια ακριβή μέτρηση όλων των τύπων βλαβών κύριας μόνωσης καλωδίων

4. Χρησιμοποιήστε την αρχή της ηλεκτρομαγνητικής επαγωγής για να βρείτε με ακρίβεια την άγνωστη διαδρομή και το βάθος του καλωδίου

5. Χρησιμοποιήστε τη μέθοδο γέφυρας για να κάνετε μια χονδρική μέτρηση όλων των βλαβών εξωτερικού περιβλήματος και της κύριας μόνωσης (ειδικά βλάβες εισόδου νερού)

6. Χρησιμοποιήστε τη μέθοδο τάσης βήματος και τη μέθοδο ρεύματος σφιγκτήρα για να εντοπίσετε με ακρίβεια τη βλάβη του εξωτερικού περιβλήματος

7. Χρησιμοποιήστε την αρχή σταθερής ισχύος για να μειώσετε την αντίσταση της βλάβης εξαιρετικά υψηλής αντίστασης

8. Χρησιμοποιήστε τη μέθοδο κωδικοποίησης + τη μέθοδο φάσης για να αναγνωρίσετε πολλαπλά καλώδια

9. Χρησιμοποιήστε τη μέθοδο τηλεχειρισμού για να επιβεβαιώσετε την τελική διάτρηση του καλωδίου (τελικά, η προσωπική ασφάλεια είναι απολύτως εγγυημένη)

10. Χρησιμοποιήστε εξαιρετικά χαμηλή συχνότητα (0,1Hz) για να πραγματοποιήσετε δοκιμή αντοχής μόνωσης και δοκιμή διηλεκτρικής απώλειας στο καλώδιο

11. Χρησιμοποιήστε τον νόμο του Ohm για να μετρήσετε την ποιότητα του καλωδίου σε ένα πηνίο

12. Απαραίτητα εργαλεία και εξοπλισμός στο χώρο δοκιμών ανίχνευσης καλωδίων (μεγαομόμετρο, όργανο μέτρησης, εργαλεία ηλεκτρολόγου)

Μερικές ιστορίες επιτυχίας

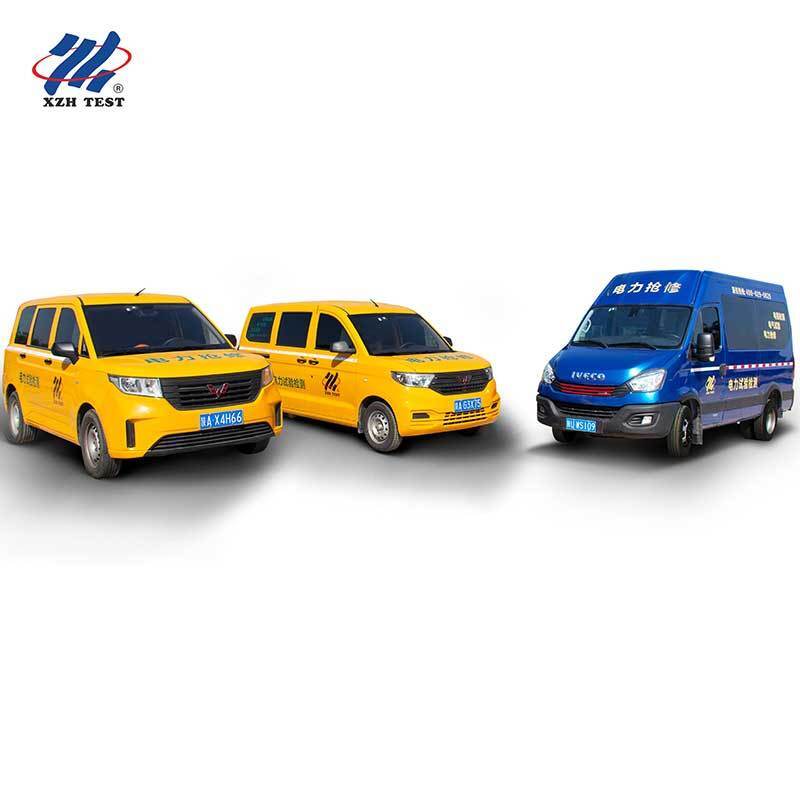

Μπορούμε να εγκαταστήσουμε το σύστημα δοκιμών σε ένα όχημα δοκιμών για να σας παρέχουμε ένα πλήρες όχημα ή μπορούμε να προσαρμόσουμε το σύστημα δοκιμών για εσάς με βάση τις εσωτερικές διαστάσεις του δικού σας οχήματος δοκιμών.

Τα παραπάνω συστήματα περιλαμβάνουν γεννήτρια παλμών υψηλής τάσης 8/16/32kV, προ-εντοπιστή βλαβών καλωδίων ARC, εξοπλισμό γέφυρας καύσης υψηλής τάσης, εντοπιστή βλαβών εξωτερικού περιβλήματος καλωδίων, εξοπλισμό δοκιμής διηλεκτρικής απώλειας (80kV) εξαιρετικά χαμηλής συχνότητας. Επιπλέον, είναι επίσης εξοπλισμένο με κινητό ακριβή εντοπιστή βλαβών καλωδίων, ολοκληρωμένο ελεγκτή διαδρομής καλωδίων, καρφωτή καλωδίων, γεννήτρια κ.λπ.
