Προσαρμοσμένο Όχημα Δοκιμής Βλαβών Καλωδίων Ολοκληρωμένο Όχημα Δοκιμής Μετασχηματιστή Ισχύος

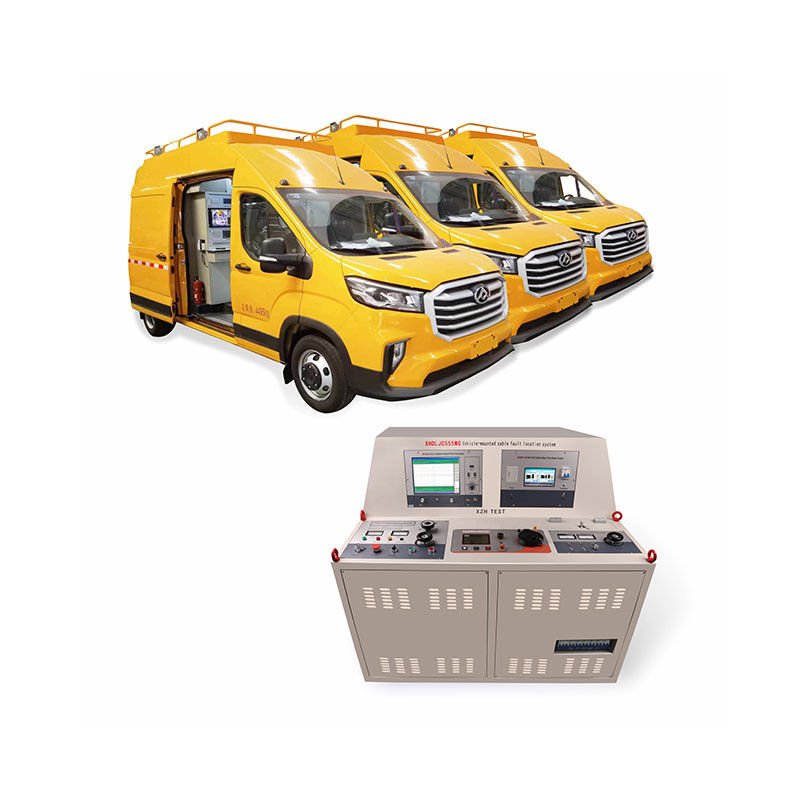

Το Σύστημα Διάγνωσης και Εντοπισμού Βλαβών Καλωδίων XHGG555 V2.0 Τοποθετημένο σε Όχημα είναι ένα πλήρως προσαρμοσμένο, υψηλά ολοκληρωμένο κινητό εργαστήριο δοκιμών που συγκεντρώνει 12 εξειδικευμένες λειτουργίες δοκιμών και διάγνωσης καλωδίων σε ένα μόνο όχημα. Σε αντίθεση με τα μεμονωμένα φορητά όργανα που πρέπει να μεταφερθούν, να εγκατασταθούν και να λειτουργήσουν ξεχωριστά, το XHGG555 παρέχει μια ολοκληρωμένη κινητή πλατφόρμα όπου όλα τα συστήματα είναι μόνιμα εγκατεστημένα, διασυνδεδεμένα και έτοιμα για άμεση ανάπτυξη σε οποιαδήποτε τοποθεσία πεδίου.

Εκτός από το βασικό σύστημα διάγνωσης βλαβών καλωδίων, η πλατφόρμα XHGG555 μπορεί να προσαρμοστεί για την ενσωμάτωση δοκιμών μετασχηματιστών, δοκιμών διακοπτών κυκλώματος και άλλων συστημάτων διάγνωσης υψηλής τάσης σύμφωνα με τις απαιτήσεις του πελάτη. Η XZH TEST μπορεί να παρέχει ένα πλήρες όχημα ή να προσαρμόσει το σύστημα δοκιμών για εγκατάσταση στο δικό σας όχημα με βάση τις διαστάσεις του εσωτερικού χώρου.

1. Γεννήτρια Παλμών Υψηλής Τάσης DC: Προκαλεί εκφόρτιση ανάφλεξης στο σημείο βλάβης του καλωδίου για την έναρξη των δοκιμών
2. Αντανάκλαση Ταξιδεύοντος Κύματος (TDR): Χονδρική μέτρηση όλων των τύπων βλαβών κύριας μόνωσης καλωδίων
3. Συγχρονισμός Ακουστικού-Μαγνητικού: Ακριβής μέτρηση και εντόπιση βλαβών κύριας μόνωσης καλωδίων
4. Ηλεκτρομαγνητικός Επαγωγικός Ανιχνευτής Πορείας: Εντοπίζει με ακρίβεια άγνωστες διαδρομές καλωδίων και βάθη ταφής
5. Μέθοδος Γέφυρας: Χονδρική μέτρηση βλαβών εξωτερικού περιβλήματος και βλαβών εισχώρησης νερού στην κύρια μόνωση
6. Μέθοδος Τάσης Βήματος & Ρεύματος Σφιγκτήρα: Ακριβής εντόπιση βλάβης εξωτερικού περιβλήματος
7. Συνεχής Καύση με Ισχύ: Μειώνει τις βλάβες εξαιρετικά υψηλής αντίστασης σε χαμηλή αντίσταση για ευκολότερο εντοπισμό
8. Κωδικοποίηση + Μέθοδος Φάσης: Αναγνώριση πολλαπλών καλωδίων μεταξύ δεσμών καλωδίων
9. Τηλεχειριζόμενος Διατρητής Καλωδίων: Τελική καταστροφική επαλήθευση — εγγυάται απόλυτα την ασφάλεια του χειριστή πριν από την κοπή
10. Εξαιρετικά Χαμηλή Συχνότητα (0,1Hz): Δοκιμή αντοχής μόνωσης και δοκιμή διηλεκτρικών απωλειών
11. Μέτρηση Νόμου Ωμ: Δοκιμή ποιότητας αντίστασης βρόχου καλωδίου
12. Απαραίτητα Εργαλεία Πεδίου: Μεγαόμετρο, όργανα μέτρησης, εργαλεία ηλεκτρολόγου — όλα επί του οχήματος

• 12 πλήρως ολοκληρωμένες λειτουργίες δοκιμών σε ένα όχημα — πλήρης διάγνωση καλωδίων χωρίς ξεπακετάρισμα οργάνων
• Αρθρωτή αρχιτεκτονική — προσθήκη ή αφαίρεση λειτουργικών ενοτήτων ελεύθερα· η αποτυχία μιας ενότητας δεν επηρεάζει τις άλλες
• Βιομηχανική οθόνη αφής Full HD 15,6 ιντσών με αντιθαμβωτική και πολλαπλή αφή για χρήση σε εξωτερικούς χώρους όλων των καιρικών συνθηκών
• GUI βασισμένο σε Windows με διαισθητικό έλεγχο jog dial — ελάχιστη εκπαίδευση απαιτείται
• Ολοκληρωμένη ασφάλεια: CE, EN 61010, διακόπτης έκτακτης ανάγκης, παρακολούθηση επαφής πόρτας, αυτόματη γείωση εκφόρτισης
• Προσαρμόσιμη πλατφόρμα — ενσωμάτωση δοκιμών μετασχηματιστών, δοκιμών διακοπτών κυκλώματος ή άλλων συστημάτων διάγνωσης HV
• Ευέλικτες επιλογές οχημάτων — χρησιμοποιήστε το όχημά μας ή εγκαταστήστε το στο υπάρχον όχημα του στόλου σας

Ιστορίες Επιτυχίας

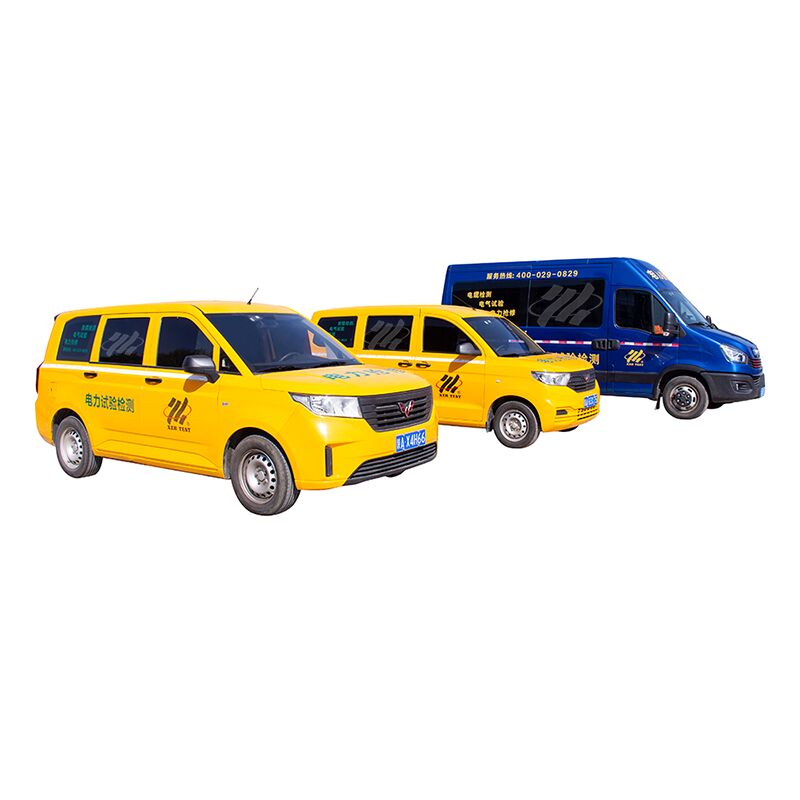

Η XZH TEST έχει αναπτύξει με επιτυχία το σύστημα XHGG555 τοποθετημένο σε όχημα για εταιρείες ηλεκτρικής ενέργειας και παρόχους υπηρεσιών δοκιμών. Παρακάτω παρατίθενται παραδείγματα ολοκληρωμένων εγκαταστάσεων. Μπορούμε να εγκαταστήσουμε το σύστημα δοκιμών σε ένα όχημα για να σας παρέχουμε ένα πλήρες ολοκληρωμένο βαν δοκιμών, ή μπορούμε να προσαρμόσουμε το σύστημα για ενσωμάτωση στο δικό σας όχημα με βάση τις διαστάσεις του εσωτερικού χώρου.

Το παραπάνω σύστημα περιλαμβάνει: γεννήτρια παλμών υψηλής τάσης 8/16/32kV, προ-εντοπιστή βλαβών καλωδίων ARC, εξοπλισμό γέφυρας καύσης καλωδίων υψηλής τάσης, εντοπιστή βλαβών εξωτερικού περιβλήματος καλωδίων, εξοπλισμό δοκιμών διηλεκτρικών απωλειών εξαιρετικά χαμηλής συχνότητας (80kV), κινητό ακριβή εντοπιστή βλαβών καλωδίων, ολοκληρωμένο ελεγκτή πορείας καλωδίων, διατρητή καλωδίων και γεννήτρια — όλα μόνιμα εγκατεστημένα και διασυνδεδεμένα.
