Για το σύστημα ισχύος, ο μετασχηματιστής είναι ο βασικός εξοπλισμός στο σύστημα, επομένως η μακροχρόνια και αξιόπιστη λειτουργία του μετασχηματιστή σχετίζεται με τη σταθερότητα και την αξιοπιστία ολόκληρου του συστήματος.
Η αντίσταση DC του μετασχηματιστή είναι ένα απαραίτητο στοιχείο δοκιμής για ημικατεργασμένα προϊόντα, δοκιμές εργοστασίων τελικών προϊόντων, εγκατάσταση, δοκιμές παράδοσης και προληπτικές δοκιμές του τμήματος ισχύος στην κατασκευή μετασχηματιστών. Μπορεί να ανιχνεύσει αποτελεσματικά την επιλογή υλικού, τη συγκόλληση, τα χαλαρά εξαρτήματα σύνδεσης, τα ελλείποντα σκέλη, τα σπασμένα καλώδια κ.λπ. του πηνίου του μετασχηματιστή. Ελαττώματα και κρυφοί κίνδυνοι μετά τη λειτουργία. Προκειμένου να καλυφθεί η ανάγκη για γρήγορη μέτρηση της αντίστασης DC του μετασχηματιστή, η εταιρεία μας χρησιμοποίησε τα δικά της τεχνικά πλεονεκτήματα για την ανάπτυξη ενός ελεγκτή αντίστασης DC μετασχηματιστή.

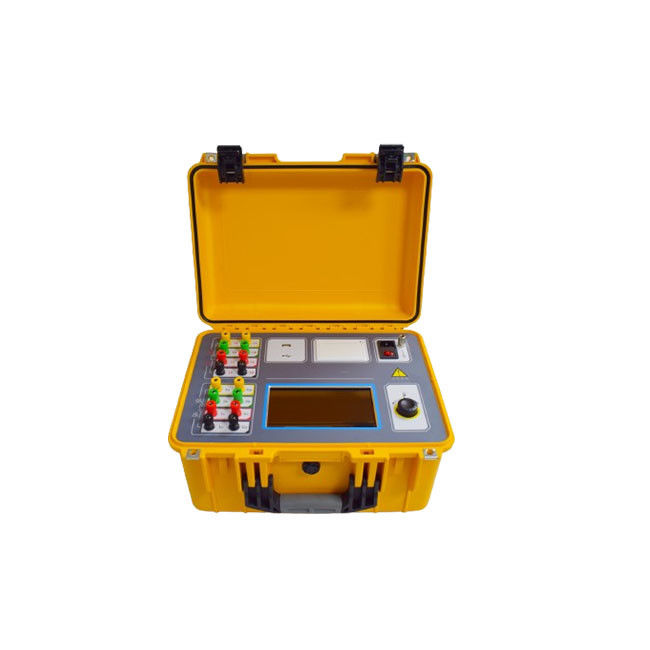

Αυτό το όργανο XHZ1320 DC winding resistance tester είναι μια νέα γενιά ταχέων ελεγκτών που ενσωματώνει τη δοκιμή μεθόδου μαγνήτισης, τη δοκιμή τριών φάσεων (Yn, Y, △) και τις λειτουργίες απομαγνήτισης. Είναι ένας ιδανικός εξοπλισμός για τη μέτρηση της αντίστασης DC μεγάλων μετασχηματιστών ισχύος. Η οθόνη υιοθετεί μια έγχρωμη οθόνη LCD υψηλής ανάλυσης μεγάλης οθόνης με έλεγχο αφής και λειτουργία περιστροφικού κουμπιού, η οποία είναι βολική για χρήση στο χώρο. Διαθέτει λειτουργία προτροπής μενού στα Αγγλικά, εύκολη και διαισθητική λειτουργία και όλα τα στοιχεία άμεσης δοκιμής αντίστασης μπορούν να ολοκληρωθούν με μία σύνδεση. Η ταχύτητα δοκιμής είναι γρήγορη, η ακρίβεια είναι υψηλή και το εύρος μέτρησης είναι μεγάλο.
|
1. Τερματικό υψηλής τάσης
Συνδέστε στον ακροδέκτη υψηλής τάσης του μετασχηματιστή.
|
|
2. Τερματικό χαμηλής τάσης
Συνδέστε στον ακροδέκτη χαμηλής τάσης του μετασχηματιστή.
|
|
3. Οθόνη αφής.
Το μέγεθος της οθόνης είναι 7,0 ίντσες; η ανάλυση είναι 1024×600.
|
|
4. Περιστροφικό κουμπί με ένα άγγιγμα:
Όλες οι λειτουργίες του οργάνου μπορούν να λειτουργήσουν.
|
|
5. Τερματικό γείωσης
Το όργανο πρέπει να είναι αξιόπιστα γειωμένο. Μπορεί να υπάρχει μπογιά ή σκουριά στο σημείο γείωσης στο χώρο, η οποία πρέπει να αφαιρεθεί.
|
|
6. Πλήκτρο ενεργοποίησης/απενεργοποίησης
Ενεργοποιήστε τον διακόπτη λειτουργίας για περίπου 2 δευτερόλεπτα για να ξεκινήσει.
|
|
7. Εκτυπωτής
Εκτύπωση των αποτελεσμάτων των δοκιμών.
|
|
8. Διεπαφή USB
Ένα εξωτερικό στικάκι USB χρησιμοποιείται για την αποθήκευση δεδομένων δοκιμών. χρησιμοποιήστε ένα στικάκι USB σε μορφή FAT ή FAT32. κατά τη διάρκεια της διαδικασίας αποθήκευσης, απαγορεύεται αυστηρά η αφαίρεση του στικάκι USB.
|
Τεχνική προδιαγραφή
| Ρεύμα εξόδου |
Μονό φάση |
20A,10A,5A,1A,0.1A,10mA,<1mA |
| Τριφασικό |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Εύρος μέτρησης |
Μονό φάση |
20 A level 0.5mΩ～1 Ω
10 A level 1.0mΩ～2 Ω
5 A level 10 mΩ～4 Ω
1 A level 0.1Ω～20Ω
0.1A level 2.0Ω～200Ω
10mA level 50Ω～2kΩ
<1mA range 500Ω～25kΩ
|
| Τριφασικό |
10A + 10A gear 0.5mΩ ~ 0.8 Ω
5 A + 5 A level 10 mΩ ~ 1.6 Ω
1 A + 1 A level 0.1 Ω ~ 8.0 Ω
0.1A+0.1A gear 2.0 Ω ~ 80 Ω
|
| Ακρίβεια |
±(reading×0.2%+2 words) |
| Παροχή ρεύματος |
AC220V±10%, 50/60Hz |
| Θερμοκρασία λειτουργίας |
-10℃～50℃ |
| Σχετική υγρασία |
<90%, no condensation |
| Όγκος οργάνου |
400×315×223mm |
| Βάρος οργάνου |
9kg |
