Μετρητής αντίστασης περιστροφής συνεχούς ρεύματος 20A μετασχηματιστή τριών φάσεων

Name: Μετρητής αντίστασης περιστροφής συνεχούς ρεύματος 20A μετασχηματιστή τριών φάσεων
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Σιάν, Σάνσι, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO,CE
Αριθμό μοντέλου:	XHZ1320A

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO,CE

Αριθμό μοντέλου:

XHZ1320A

Δυναμικό:

220V

Λειτουργία:

Δοκιμή αντίστασης DC για μετασχηματιστή, κινητήρα. μαγνητική υποβοήθηση και απομαγνήτιση

Λέξη-κλειδί:

Δοκιμαστής αντίστασης περιστροφής συνεχούς ρεύματος

ρεύμα εξόδου (μονοφασική):

20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA

ρεύμα εξόδου (τρίφαση):

10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A

Επισημαίνω:

High Light

Επισημαίνω:

20Α Τριφάδη ταυτόχρονη δοκιμή

Λειτουργία απομαγνητισμού μαγνητικής υποβοήθησης

7 ιντσών άγγιγμα με Jog Dial

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

8-10 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

1200 PCS/έτος

Περιγραφή προϊόντων

🎯 Εφαρμογή Στόχος: Σχεδιασμένο για τμήματα QA/QC κατασκευής μετασχηματιστών και μηχανικούς ανάθεσης υποσταθμών που χρειάζονται γρήγορη επαλήθευση αντίστασης DC υψηλού ρεύματος κατά τη διάρκεια δοκιμών αποδοχής εργοστασίου (FAT), ανάθεσης νέων εγκαταστάσεων και επικύρωσης μετά από επισκευή. Διαφοροποιούμενο από τους συνήθεις ελεγκτές συντήρησης πεδίου, το XHZ1320A δίνει έμφαση στην τεχνολογία μαγνητικής υποβοήθησης, την ταυτόχρονη τριφασική μέτρηση και την αυτοματοποιημένη απομαγνήτιση για ροές εργασίας παραγωγής και ανάθεσης υψηλής απόδοσης.

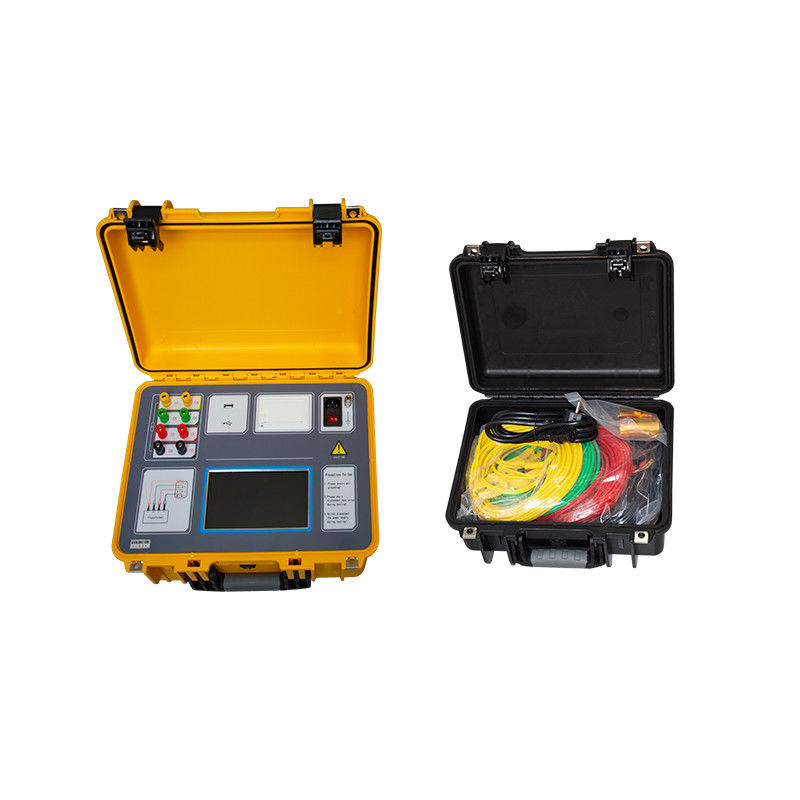

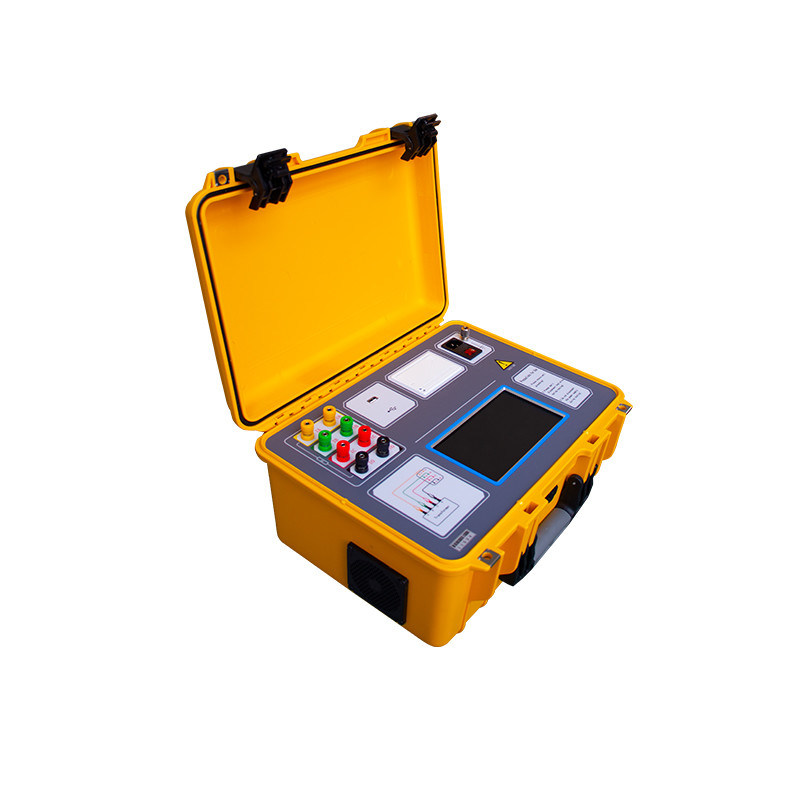

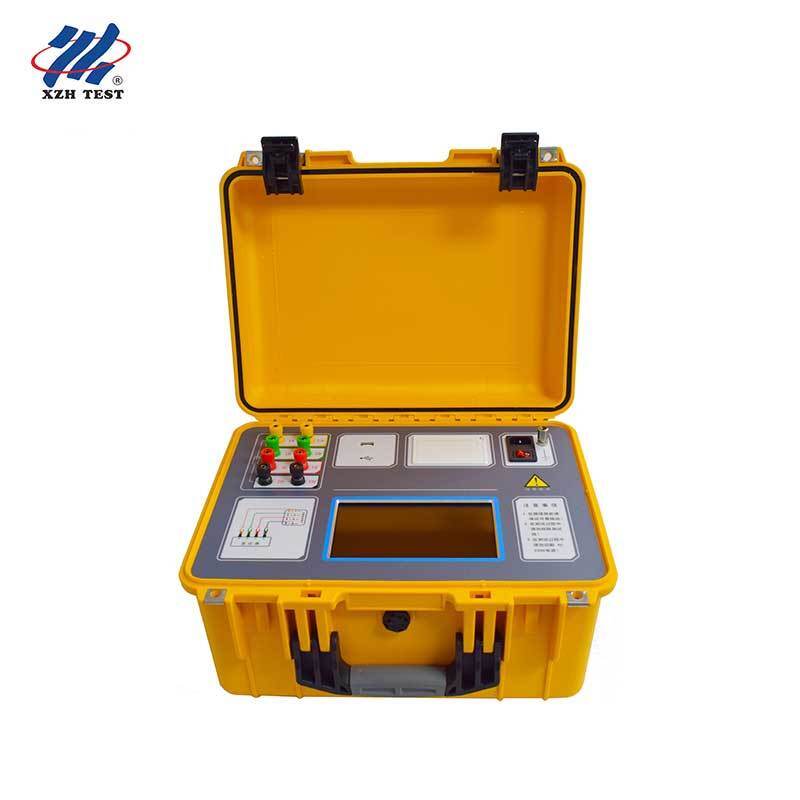

Φορητός Ελεγκτής Αντίστασης Τυλίγματος DC 20A XHZ1320A

Για το σύστημα ισχύος, ο μετασχηματιστής είναι ο βασικός εξοπλισμός και η μακροχρόνια αξιόπιστη λειτουργία του είναι κρίσιμη για τη σταθερότητα και την αξιοπιστία ολόκληρου του συστήματος. Η μέτρηση αντίστασης DC είναι υποχρεωτικό στοιχείο δοκιμής για ημιτελή προϊόντα, δοκιμές εργοστασίου τελικών προϊόντων, εγκατάσταση, δοκιμές παράδοσης και προληπτική συντήρηση από τις εταιρείες ηλεκτρικής ενέργειας. Εντοπίζει αποτελεσματικά κατασκευαστικά ελαττώματα όπως ακατάλληλη επιλογή υλικού, κακή συγκόλληση, χαλαρές συνδέσεις, ελλιπείς κλώνους και σπασμένα καλώδια στα πηνία του μετασχηματιστή, καθώς και ελαττώματα λειτουργίας και κρυφούς κινδύνους.

Για να καλύψει τη ζήτηση για γρήγορη μέτρηση αντίστασης DC, το XHZ1320A ενσωματώνει δοκιμή μαγνητικής υποβοήθησης, ταυτόχρονη τριφασική μέτρηση (Yn, Y, Δ) και αυτόματη απομαγνήτιση σε ένα φορητό όργανο. Είναι η ιδανική λύση για τη μέτρηση αντίστασης DC σε μεγάλους μετασχηματιστές ισχύος. Διαθέτοντας βιομηχανική έγχρωμη οθόνη αφής 7 ιντσών με έλεγχο jog dial, μενού διεπαφής στα Κινέζικα/Αγγλικά και καλωδίωση μίας φοράς για πλήρη δοκιμή αντίστασης DC, το XHZ1320A προσφέρει γρήγορη ταχύτητα δοκιμής, υψηλή ακρίβεια και εξαιρετικά ευρύ εύρος μέτρησης.

Βασικά Χαρακτηριστικά

Ταυτόχρονη Τριφασική Δοκιμή: Υποστηρίζει διαμορφώσεις τυλίγματος Yn, Y και Δ με αυτόματο υπολογισμό του ποσοστού τριφασικής ασυμμετρίας, εξαλείφοντας την ανάγκη για επαναλαμβανόμενες μονοφασικές μετρήσεις.
Τεχνολογία Μαγνητικής Υποβοήθησης: Μειώνει τον χρόνο κορεσμού του τυλίγματος για μεγάλους μετασχηματιστές, συντομεύοντας σημαντικά τη διάρκεια της δοκιμής χωρίς να θυσιάζεται η ακρίβεια.
Ενσωματωμένη Απομαγνήτιση: Η αυτόματη λειτουργία απομαγνήτισης εξαλείφει τον υπολειμματικό μαγνητισμό μετά τη δοκιμή DC, προστατεύοντας την απόδοση του πυρήνα του μετασχηματιστή και τον εξοπλισμό κατάντη.
Ανάλυση Σταθερότητας: Υπολογίζει αυτόματα τους ρυθμούς μεταβολής της αντίστασης σε διαστήματα 5S, 15S και 30S, βοηθώντας τους χειριστές να επαληθεύσουν τη σταθερότητα των δεδομένων και να αποτρέψουν εσφαλμένες μετρήσεις.
Ολοκληρωμένη Προστασία: Διαθέτει προστασία από αντίστροφο ΗΜΕ, ανίχνευση διακοπής καλωδίου και προστασία από διακοπή ρεύματος για να διασφαλίσει την ασφάλεια του χειριστή και την ακεραιότητα του οργάνου.
Διαχείριση Δεδομένων: Ενσωματωμένη αποθήκευση για 200 εγγραφές δοκιμών με υποστήριξη αποθήκευσης μαζικής μνήμης USB (FAT/FAT32). ενσωματωμένος θερμικός εκτυπωτής για δημιουργία αναφορών επί τόπου.
Βιομηχανική Οθόνη 7 ιντσών: Οθόνη αφής υψηλής ανάλυσης 1024×600 αληθινών χρωμάτων με έλεγχο jog dial για άνετη αλληλεπίδραση ανθρώπου-μηχανής σε συνθήκες πεδίου.

Τεχνικές Προδιαγραφές

Ρεύμα Εξόδου	Μονοφασικό: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA Τριφασικό: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Εύρος Μέτρησης	Μονοφασικό: 0.5mΩ~25kΩ (πολλαπλών περιοχών) \| Τριφασικό: 0.5mΩ~80Ω
Ακρίβεια	±(Ανάγνωση × 0.2% + 2 λέξεις)
Τροφοδοτικό	AC220V±10%, 50/60Hz
Θερμοκρασία Λειτουργίας	-10℃～50℃
Σχετική Υγρασία	<90%, Χωρίς Συμπύκνωση
Διαστάσεις	400 × 315 × 223 mm
Βάρος	9 kg
Οθόνη	Έγχρωμη Οθόνη Αφής LCD 7.0", Ανάλυση 1024×600
Εσωτερική Αποθήκευση	200 Εγγραφές (Επεκτάσιμη μέσω USB)

Διάταξη Πάνελ

Τερματικά Υψηλής Τάσης	Σύνδεση στους ακροδέκτες υψηλής τάσης του μετασχηματιστή (A, B, C, O)
Τερματικά Χαμηλής Τάσης	Σύνδεση στους ακροδέκτες χαμηλής τάσης του μετασχηματιστή (a, b, c, o)
Οθόνη Αφής Χωρητική	Οθόνη 7.0", ανάλυση 1024×600, πλήρης λειτουργία αφής
Έλεγχος Jog Dial	Πλήκτρο τροχού για όλες τις λειτουργίες του οργάνου
Τερματικό Γείωσης	Πρέπει να είναι αξιόπιστα γειωμένο. αφαιρέστε βαφή ή σκουριά από το σημείο γείωσης
Ενεργοποίηση/Απενεργοποίηση	Πατήστε και κρατήστε πατημένο για περίπου 2 δευτερόλεπτα για εκκίνηση
Θερμικός Εκτυπωτής	Ενσωματωμένος εκτυπωτής για δημιουργία αναφορών δοκιμών επί τόπου
Διεπαφή USB	Εξωτερική μονάδα μνήμης USB (FAT/FAT32). μην αφαιρείτε κατά τη μεταφορά δεδομένων

XHZ1320A

Συχνές Ερωτήσεις

Ε1: Ποιες διαμορφώσεις τυλίγματος υποστηρίζει η τριφασική δοκιμή;

Το XHZ1320A υποστηρίζει διαμορφώσεις τυλίγματος Yn (αστέρας με ουδέτερο), Y (αστέρας χωρίς ουδέτερο) και Δ (τρίγωνο). Για τυλίγματα Yn, η τριφασική αντίσταση DC μετράται ταυτόχρονα. Για τυλίγματα Y και Δ, οι τριφασικές μετρήσεις πραγματοποιούνται διαδοχικά με μία μόνο καλωδίωση. Το όργανο υπολογίζει αυτόματα το ποσοστό τριφασικής ασυμμετρίας για όλες τις διαμορφώσεις, απλοποιώντας τις αναφορές QA/QC για τους κατασκευαστές μετασχηματιστών.

Ε2: Πώς η τεχνολογία μαγνητικής υποβοήθησης βελτιώνει την αποδοτικότητα των δοκιμών;

Η μαγνητική υποβοήθηση εφαρμόζει ένα ελεγχόμενο βοηθητικό ρεύμα για την προ-κορεσμό του πυρήνα του μετασχηματιστή, μειώνοντας δραματικά τον χρόνο που απαιτείται για τη σταθεροποίηση του ρεύματος δοκιμής DC κατά τη μέτρηση μεγάλων μετασχηματιστών ισχύος με πηνία υψηλής επαγωγής. Αυτό είναι ιδιαίτερα πολύτιμο σε περιβάλλοντα QA κατασκευής όπου η απόδοση είναι κρίσιμη — μειώνοντας τον χρόνο δοκιμής ανά μονάδα έως και 60% σε σύγκριση με τους συμβατικούς ελεγκτές αντίστασης DC χωρίς να θυσιάζεται η ακρίβεια μέτρησης.

Ε3: Είναι απαραίτητη η αυτόματη απομαγνήτιση μετά τη δοκιμή αντίστασης DC;

Ναι. Η δοκιμή αντίστασης DC μαγνητίζει εγγενώς τον πυρήνα του μετασχηματιστή, ο οποίος μπορεί να προκαλέσει αιχμές ρεύματος κατά την επανατροφοδότηση, να παρεμβληθεί σε επόμενες διαγνωστικές δοκιμές και ενδεχομένως να προκαλέσει ζημιά στον συνδεδεμένο εξοπλισμό. Το XHZ1320A περιλαμβάνει ενσωματωμένη αυτόματη λειτουργία απομαγνήτισης με επιλέξιμα επίπεδα ρεύματος (1A, 5A, 10A) που αφαιρεί συστηματικά τον υπολειμματικό μαγνητισμό. Η γραμμή προόδου παρέχει ανατροφοδότηση σε πραγματικό χρόνο και ολοκληρώνεται αυτόματα, χωρίς να απαιτείται χειροκίνητη παρέμβαση.

Ε4: Τι προστασίες ασφαλείας είναι ενσωματωμένες στο όργανο;

Το XHZ1320A διαθέτει πολλαπλά επίπεδα προστασίας: η προστασία από αντίστροφο ΗΜΕ προστατεύει το όργανο όταν εκφορτίζονται επαγωγικά φορτία. η ανίχνευση διακοπής καλωδίου ειδοποιεί αμέσως τους χειριστές για συνθήκες ανοιχτού κυκλώματος στα καλώδια δοκιμής. η προστασία από διακοπή ρεύματος διασφαλίζει ότι τα δεδομένα δοκιμής διατηρούνται εάν διακοπεί η τροφοδοσία δικτύου. Επιπλέον, το τερματικό γείωσης πρέπει να είναι αξιόπιστα συνδεδεμένο πριν από τη λειτουργία, και το όργανο παρέχει οπτικές προειδοποιήσεις για ακατάλληλες συνθήκες γείωσης.

Ε5: Τι δυνατότητες διαχείρισης και εξαγωγής δεδομένων παρέχει ο ελεγκτής;

Το όργανο αποθηκεύει έως και 200 εγγραφές δοκιμών εσωτερικά, καθεμία από τις οποίες περιέχει πλήρεις παραμέτρους δοκιμής, συμπεριλαμβανομένης της διαμόρφωσης τυλίγματος, της θέσης του διακόπτη, του ρεύματος δοκιμής, των μετρούμενων τιμών αντίστασης, των τιμών που έχουν αντισταθμιστεί με τη θερμοκρασία, της ανάλυσης σταθερότητας 5S/15S/30S και του ποσοστού τριφασικής ασυμμετρίας. Τα δεδομένα μπορούν να εκτυπωθούν απευθείας μέσω του ενσωματωμένου θερμικού εκτυπωτή ή να εξαχθούν σε μονάδα μνήμης USB (μορφή FAT/FAT32) για μεταφορά σε συστήματα αναφορών που βασίζονται σε υπολογιστή. Η διεπαφή αναζήτησης εγγραφών υποστηρίζει περιήγηση, προβολή, διαγραφή και επιλεκτική εξαγωγή των αποθηκευμένων δεδομένων δοκιμής.
