Ι. Περιγραφή

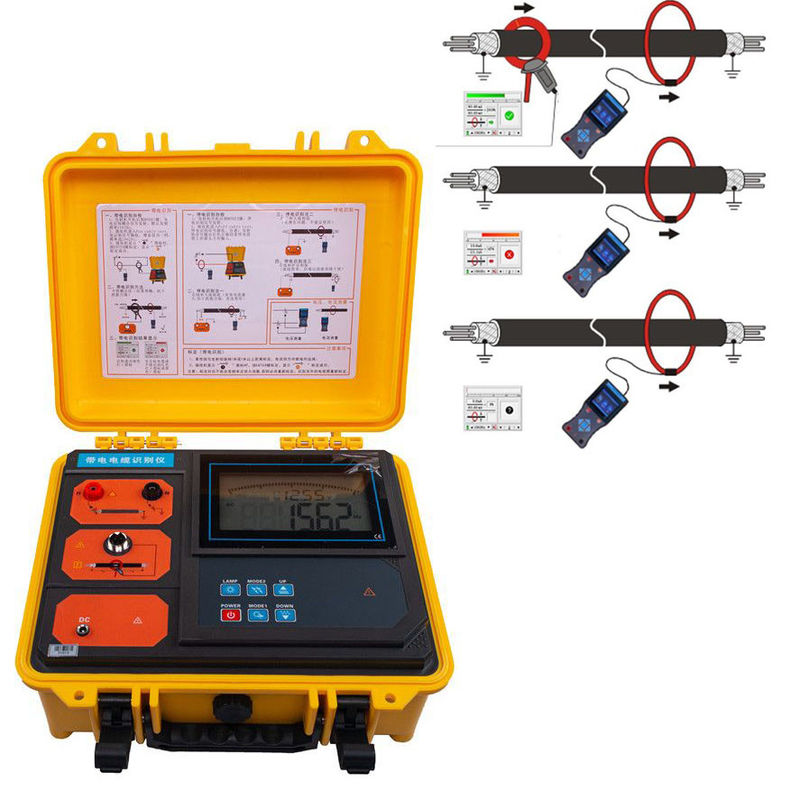

XHSB505DS όργανο αναγνώρισης καλωδίου με ζωντανή μετάδοση, γνωστό επίσης ως όργανο αναγνώρισης καλωδίου, όργανο αναγνώρισης καλωδίου πολλαπλών λειτουργιών και όργανο αναγνώρισης καλωδίου με ευφυή μετάδοση,έχει σχεδιαστεί για μηχανικούς καλωδίων ισχύος και εργάτες καλωδίων για την επίλυση των τεχνικών προβλημάτων αναγνώρισης καλωδίωνΟ χρήστης μπορεί να εντοπίσει με ακρίβεια ένα από τα καλώδια-στόχους από τα πολλαπλά καλώδια μέσω του οργάνου, ώστε να αποφευχθεί το τυχαίο πριονισμό των ενεργών καλωδίων και να προκληθούν σοβαρά ατυχήματα.Η ταυτοποίηση του καλωδίου ξεκινά από τη λειτουργία και στα δύο άκρα του καλωδίουΤο όργανο αυτό έχει σχεδιαστεί με τεχνολογία PSK σε συνδυασμό με ακριβείς αλγόριθμους.Ανεξάρτητα από το πόσο αξιόπιστη η μνήμη του προσωπικού είναιΤο προϊόν αυτό έχει επίσης τις λειτουργίες αναγνώρισης καλωδίου ενεργού ρεύματος, αναγνώρισης καλωδίου διακοπής ρεύματος, δοκιμής ρεύματος εναλλασσόμενου,δοκιμή τάσης εναλλασσόμενης τάσηςΑποτελείται από έναν πομπό, μια σφραγίδα ρεύματος μετάδοσης, έναν δέκτη και μια ελαστική σφραγίδα ρεύματος λήψης.

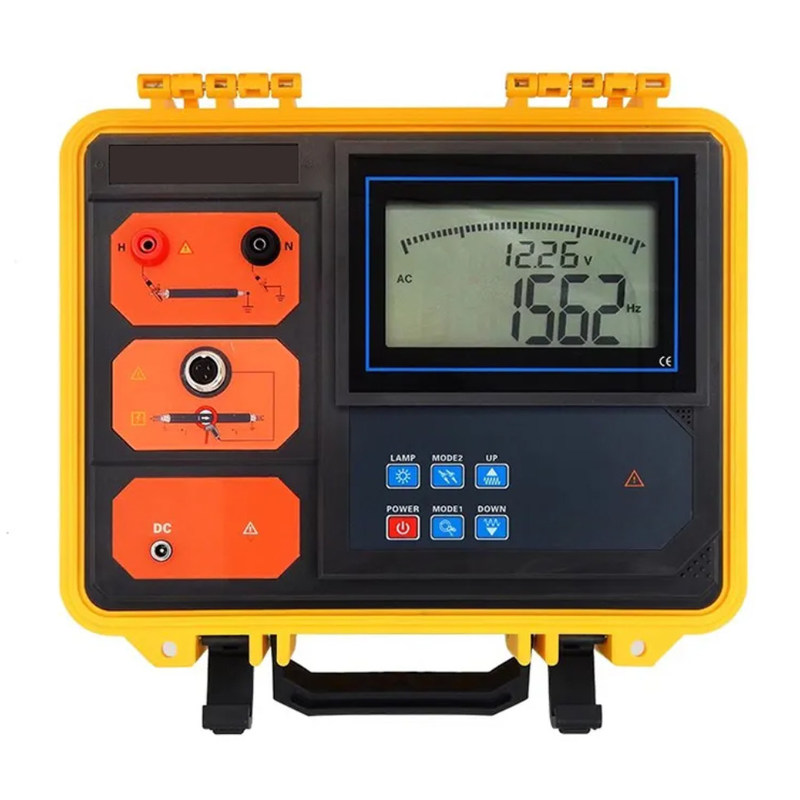

Πληροφορητής:Μεταδίδει σήματα στο καλώδιο στόχου κατά την ταυτοποίηση των καλωδίων ενεργοποίησης και των καλωδίων απενεργοποίησης.και αυτόματη προστασίαΟ πομπός υιοθετεί ένα ολοκληρωμένο σχεδιασμό ειδικού εργαλείου, χρησιμοποιεί πλαστικό πολυπροπυλενίου ως πρώτη ύλη και προσθέτει νέα σύνθετα γεμιστικά για μονοχρόνιο εμβολιασμό.ακαμψίαΤο ντουλάπι μπορεί να αντέξει πίεση περίπου 200kg, η μεγάλη οθόνη LCD του οικοδεσπότη εμφανίζει την υπόλοιπη ισχύ της μπαταρίας σε πραγματικό χρόνο,λευκό φως πίσω, και δυναμική ένδειξη του σήματος εκπομπής, η οποία είναι σαφής με μια ματιά.
Σφραγίδα μεταφοράς:Όταν εντοπίζεται το καλώδιο, η σφιγκτήρα μεταφοράς συνδέει το σήμα από τον πομπό στον καλώδιο στόχου.Το σήμα μετάδοσης ρέει από την κατεύθυνση που υποδεικνύεται από το βέλος στην μεταδιδόμενη ζυγαριά.
Κατά την αναγνώριση ζωντανών:Χρησιμοποιεί σφιγκτήρες για να ζευγαρώνει τα ρεύματα παλμού εξόδου, εκπέμπει τέσσερις συχνότητες: 625Hz, 1562Hz, 2500Hz, 10kHz, ζευγαρώνει το καλώδιο στόχου (το καλώδιο στόχου είναι ένα θωρακισμένο καλώδιο τριών πυρήνων) μέσω του πομπού,και να εγχύσει σύνθετα παλμούς στο καλώδιο πυρήνα σήμα ρεύματος, το ρεύμα παλμού παράγει ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο στόχου για τον δέκτη και την ευέλικτη τσιμπή ρεύματος για ανίχνευση και αναγνώριση· επειδή το ρεύμα παλμού είναι κατευθυνόμενο,Η ανίχνευση είναι επίσης κατευθυνόμενη..
Όταν η ταυτοποίηση της διακοπής τροφοδοσίας:Το ρεύμα παλμού εξόδου που συνδέεται απευθείας χρησιμοποιείται για την εισαγωγή σήματος ρεύματος κωδικοποίησης παλμού στον πυρήνα του καλωδίου.Αυτό το ρεύμα παράγει ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο στόχο για τον δέκτη και ευέλικτη τωρινή ζυγαριά για να ανιχνεύσει, αποκωδικοποίηση και αναγνώριση, επειδή το ρεύμα έχει κατευθυντικότητα, έτσι η ανίχνευση είναι επίσης κατευθυντική.
Αποδέκτης:Είναι μια φορητή συσκευή, 3,5 ιντσών έγχρωμη οθόνη LCD, ενσωματωμένος μικροεπεξεργαστής υψηλής ταχύτητας, σε συνδυασμό με ακριβείς αλγόριθμους, για να εντοπίσει και να αποκωδικοποιήσει το σήμα ρεύματος κώδικα παλμού του πομπού,και διαθέτει λειτουργία βαθμονόμησης της έντασης του σήματος για την εμφάνιση της έντασης του σήματος και των αποτελεσμάτων ανίχνευσηςΕξαιρετική και διαισθητική, δυναμική εμφάνιση των γραμμών χρωματικής κλίμακας, σαφής με μια ματιά, επιτυχημένο σήμα ελέγχου αναγνώρισης καλωδίου, σήμα ελέγχου μη-στόχου καλωδίου,μπορεί να εντοπίσει γρήγορα και αυτόματα το καλώδιο-στόχοΤαυτόχρονα, το εύρος δοκιμάσιμης τάσης είναι AC 0,00V ~ 600V (50Hz / 60Hz), το μετρήσιμο εύρος ρεύματος AC είναι AC 0,00A ~ 5000A (50Hz / 60Hz) και η μετρήσιμη συχνότητα ρεύματος είναι 45Hz ~ 70Hz.
Ελαστικός σφραγίστης ρεύματος:Είναι ένα ροκγουέλ με εξαιρετική ικανότητα εντοπισμού, μπορεί να εντοπίσει γρήγορα το ρεύμα κώδικα παλμού που παράγεται από τον πομπό.και είναι κατάλληλο για παχιά καλώδια ή ακανόνιστους αγωγούςΗ εσωτερική διάμετρος του σαγόνου είναι περίπου 200 mm, και μπορεί να σφίξει καλώδια κάτω από Φ200 mm, χωρίς να αποσυνδέσει το δοκιμαζόμενο κύκλωμα, μέτρηση χωρίς επαφή, ασφαλή και γρήγορη.
Ειδική σημείωση:Αυτό το όργανο αναγνώρισης καλωδίων έχει λειτουργίες αναγνώρισης καλωδίων ενεργού ρεύματος και αναγνώρισης καλωδίων διακοπής τροφοδοσίας.Απαγορεύεται αυστηρά η σύνδεση με το καλώδιο.Η ταυτοποίηση του καλωδίου με ενεργό ρεύμα ισχύει μόνο για τα θωρακισμένα καλώδια τριών πυρήνων.και η κατεύθυνση του σήματος εισόδου πρέπει να είναι συνεπής.
ΙΙ. Τεχνικές προδιαγραφές
- Προκαταρκτικές συνθήκες και συνθήκες εργασίας
| Επίδραση |
Προετοιμασία |
Εργασία |
Παρατηρήσεις |
| Θερμοκρασία περιβάλλοντος |
23°C±1°C |
-10°C-40°C |
/ |
| Ενυδατότητα του περιβάλλοντος |
40% 60% |
< 80% |
/ |
| Μετρούμενη τάση και συχνότητα ρεύματος |
50Hz±1Hz |
45 Hz ~ 70 Hz |
Κατά τη δοκιμή τάσης και ρεύματος |
| Δραστηριώδης τάση δέκτη |
7.4V±0,5V |
7.4V±1V |
/ |
| Δραστηριώδης τάση του πομπού |
11.1V±0,5V |
11.1V±1.5V |
/ |
| Εξωτερικά ηλεκτρικά πεδία, μαγνητικά πεδία |
Πρέπει να αποφεύγεται |
| Τοποθεσία του υπό δοκιμή καλωδίου |
Το υπό δοκιμή καλώδιο βρίσκεται στο κατά προσέγγιση γεωμετρικό κέντρο της ευέλικτης πρίζας ρεύματος |
| Λειτουργία |
Μεταδίδει ένα σύνθετο σήμα ρεύματος συχνότητας παλμού, εμφανίζει την εναπομείναντα τάση της μπαταρίας και δείχνει δυναμικά την κατάσταση μετάδοσης |
| Ππρομήθεια |
11.1V επαναφορτιζόμενη μπαταρία λιθίου μεγάλης χωρητικότητας, πλήρως φορτισμένη και συνεχής λειτουργία για περίπου 8 ώρες |
| Ομέθοδος εξόδου |
Σύνδεση καλιπέρα κατά την αναγνώριση της ενεργοποίησης· άμεση έξοδος κατά την αναγνώριση της απενεργοποίησης |
| Συχνότητα μετάδοσης |
625Hz, 1562Hz, 2500Hz, 10KHz (όταν ηλεκτρική ταυτοποίηση), πατήστε τα πλήκτρα βέλος προς τα πάνω και προς τα κάτω για να ρυθμίσετε τη συχνότητα μετάδοσης |
| Τεχνική ένταση |
500V (όταν αναγνωρίζεται διακοπή τροφοδοσίας) |
| ρεύμα παλμού |
Μέγιστο 5A (ανάλογα με το μέγεθος της αντίστασης του βρόχου) |
| Συχνότητα παλμού |
1 φορά/σημ. |
| Διάμετρος παλμού |
2 ms |
| Εσωτερική διάμετρος της σφραγίδας εκτόξευσης |
φ120 mm |
| Διάρκεια δοκιμαστικής γραμμής |
3 μέτρα, με κολιέ για αλιγάτορα, ένα κόκκινο και ένα μαύρο το καθένα. |
| Μέγεθος σφραγίδας εκτόξευσης |
Μέγεθος, πλάτος και πάχος 300 mm × 175 mm × 50 mm |
| Εσωτερική διάμετρος της σφραγίδας εκτόξευσης |
φ120 mm |
| μήκος καλωδίου σφραγίσματος |
2 μέτρα |
| Μέγεθος γείωσης |
Μέγεθος, πλάτος και πάχος 225 mm × 100 mm × 10 mm |
| Μέγεθος του πομπού |
320 mm × 275 mm × 145 mm |
| Μέγεθος σφραγίδας εκτόξευσης |
Μέγεθος, πλάτος και πάχος 300 mm × 175 mm × 50 mm |
| Τρόπος εμφάνισης |
Μεγάλη οθόνη LCD εμφανίζει την εναπομείναντα τάση της μπαταρίας σε πραγματικό χρόνο, με φως πίσω |
| Μέγεθος οθόνης LCD |
Μέγεθος και πλάτος 128 mm × 75 mm· έκταση προβολής 124 mm × 67 mm |
| Μέγεθος συσκευασίας |
Διάστημα, πλάτος και ύψος 400 mm × 245 mm × 335 mm |
| Θερμοκρασία λειτουργίας |
-10°C-40°C |
| Όροι αποθήκευσης |
-20°C~50°C, ≤95%RH, χωρίς συμπύκνωση |
| Έλεγχος οπίσθιου φωτισμού |
Ναι, λευκό φως. |
| Θερμοκρασία λειτουργίας |
-10°C-40°C |
| Όροι αποθήκευσης |
-20°C~50°C, ≤95%RH, χωρίς συμπύκνωση |
| Ποιότητα του οργάνου |
Μεταβιβαστής 2,5 kg· μεταβιβαστής ζεύξης 1,08 kg· συνολική μάζα 4,4 kg (συμπεριλαμβανομένου του δέκτη) |
| ΒΔυνατότητα της αρτηρίας |
Όταν η τάση της μπαταρίας είναι χαμηλότερη από 9,65V, εμφανίζεται το εικονίδιο χαμηλής τάσης της μπαταρίας για να σας υπενθυμίσει την φόρτιση της μπαταρίας.η συσκευή κλείνει αυτόματα |
| ΓΧάργκερ |
12Φορτιστή συνεχούς ρεύματος.6V |
| Πύλη φόρτισης |
Στρογγυλή θύρα φόρτισης, λογότυπο συνεχούς ρεύματος |
| Συμπίεση |
Ο πομπός υιοθετεί ένα ενσωματωμένο ειδικό σχεδιασμό εργαλείων κιβώτιο και το κουτί μπορεί να αντέξει πίεση περίπου 200kg |
| Αντιστέκεται στην τάση |
AC 3700V/rms (πριν από το πάνω και το κάτω μέρος του κιβωτίου οργάνων) |
|
Ηλεκτρομαγνητικές ιδιότητες
|
Ηλεκτρομαγνητική (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, Επίπεδο ρύπανσης 2) |
| Λειτουργία |
Εντοπισμός καλωδίου ενεργού ρεύματος, εντοπισμός καλωδίου διακοπής ρεύματος, μέτρηση τάσης, ρεύματος και συχνότητας εναλλασσόμενης τάσης |
| τροφοδοσία |
7.4V επαναφορτιζόμενη μπαταρία λιθίου μεγάλης χωρητικότητας, διεπαφή φόρτισης USB, πλήρως φορτισμένη και συνεχής εργασία για περίπου 6 ώρες |
| Κατηγοριοποιημένο ρεύμα |
Περίπου 300mA μέγιστο |
| Τρόπος εμφάνισης |
3.5 ιντσών πραγματική έγχρωμη οθόνη LCD, ένδειξη εικονίδου χρώματος |
| Κλιμάκωση σήματος |
Το τρέχον ποσοστό μεταξύ του υποβληθέντος σήματος και του υποβληθέντος σήματος είναι μεταξύ 75% και 135% της τιμής βαθμονόμησης,η οποία αποτελεί μία από τις προϋποθέσεις για την επιτυχή ταυτοποίηση |
| Μετά την βαθμονόμηση, η συχνότητα δοκιμής και η μεγέθυνση δεν μπορούν να αλλάξουν, διαφορετικά θα χρειαστεί να επανακαθοριστούν· διαφορετικά καλώδια πρέπει να επανακαθοριστούν κατά τη δοκιμή διαφορετικών καλωδίων |
| Αναγνώριση κατεύθυνσης |
Ναι, η σφραγίδα εκπομπής, η σφραγίδα λήψης και το σήμα φόρτωσης πρέπει να βρίσκονται στην ίδια κατεύθυνση, γεγονός που αποτελεί μία από τις προϋποθέσεις για την επιτυχή αναγνώριση |
| Ταυτοποίηση καλωδίου επιτυχής |
Το εικονίδιο του πράσινου τσιμπήματος υποδηλώνει (√) |
| Καλώδιο μη-στόχου |
Το κόκκινο-πορτοκαλί σταυρωμένο εικονίδιο υποδηλώνει (×) |
| Μέγεθος δέκτη |
Μέγεθος, πλάτος και πάχος 207 mm × 101 mm × 45 mm |
| Ελαστικός σφιγκτήρας ρεύματος |
Το μήκος είναι περίπου 630mm, η διάμετρος του καλωδίου είναι 6 mm ή 12,5 mm |
| Εσωτερική διάμετρος τροχιάς |
φ200mm (μεγαλύτερη διάμετρος μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες) |
| Διάρκεια μολύβδου |
Ελαστικός ρεύμα ζεύξης μήκος πλέγματος: 2m |
| Η γραμμή δοκιμής τάσης |
1 μέτρο μήκους (1 για το κόκκινο και το μαύρο) |
| πεδίο δοκιμής |
Αναγνώριση αποτυχίας ρεύματος: Η τροχιά μπορεί να ανιχνεύσει σήματα παλμού με αντίσταση βρόχου 0Ω10kΩ· όταν η αντίσταση βρόχου ανίχνευσης είναι 10kΩη μπαταρία του πομπού πρέπει να είναι εγγυημένη να είναι πάνω από 11V (γενικά μπορεί να φθάσει σε μήκος καλωδίου 0-10 χιλιομέτρων), κυρίως με αντίσταση γείωσης και καλωδίου Αντίσταση καλωδίου) |
| Ενεργός εντοπισμός: Η τροχιά μπορεί να ανιχνεύσει σήματα παλμού με αντίσταση βρόχου 0Ω~200Ω· όταν η αντίσταση βρόχου ανίχνευσης είναι 200Ω,η μπαταρία του πομπού πρέπει να είναι εγγυημένη να είναι πάνω από 11V (γενικά μπορεί να φθάσει σε μήκος καλωδίου 0-5 χιλιομέτρων, κυρίως με αντίσταση γείωσης και καλωδίου Αντίσταση καλωδίου) |
| Πεδίο μέτρησης |
Η τάση εναλλασσόμενου ρεύματος: 0,00V ̇ 600V ((50Hz/60Hz) |
| Τρόπο εναλλασσόμενου ρεύματος: 0,00A ∼5000A ((50Hz/60Hz) |
| Συχνότητα ρεύματος: 45Hz~70Hz |
| Ακριβότητα |
Τροποποιημένη τάση: ± 2% ± 3dgt |
| ρεύμα εναλλασσόμενου ρεύματος: ± 2% ± 3dgt |
| Συχνοτητα ρεύματος: ± 2% ± 3dgt |
| Σημάδι αναγνώρισης |
Αμβλήσιμο χρωματικού σήματος και ψηφιακή οθόνη |
| Ποσοστό ανίχνευσης |
Περίπου 1 φορά/σημ. |
| Προσαρμογή κέρδους |
Στην διεπαφή δοκιμής, πατήστε τα αριστερά και τα δεξιά πλήκτρα βέλους για να ρυθμίσετε τη μεγέθυνση του σήματος, η μπάρα πλάτους σήματος είναι σε 10 ~ 100, το καλύτερο |
| Έλεγχος οπίσθιου φωτισμού |
Στο περιβάλλον επιλογής λειτουργίας εκκίνησης, πατήστε τα πλήκτρα βέλος προς τα πάνω και προς τα κάτω για να ρυθμίσετε τη φωτεινότητα του φως της οθόνης LCD |
| Αυτόματη απενεργοποίηση |
Περίπου 30 λεπτά μετά την ενεργοποίηση, ο μετρητής θα κλείσει αυτόματα για να μειώσει την κατανάλωση μπαταρίας |
| τάση μπαταρίας |
Όταν η τάση της μπαταρίας είναι χαμηλότερη από 6,5V, εμφανίζεται το εικονίδιο χαμηλής τάσης της μπαταρίας, υπενθυμίζοντας να φορτίσει την μπαταρία |
| φορτιστή |
Συνεχή φορτιστή 9V |
| Πύλη φόρτισης |
Θέση φόρτισης USB |
| Θέρμανση και υγρασία εργασίας |
-10°C-40°C· κάτω από 80%Rh |
| Θέρμανση και υγρασία αποθήκευσης |
-10°C~50°C, ≤95%RH, χωρίς συμπύκνωση |
| Βάρος του δέκτη |
Σημαντική διαφορά μεταξύ των διαστάσεων του κινητήρα και του κινητήρα |
| Αντιστέκεται στην τάση |
AC2000V/rms (πριν από τα μπροστινά και πίσω άκρα του περίβληματος) |
| Κατάλληλο για τους κανονισμούς ασφάλειας |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, βαθμός ρύπανσης 2 |
