🎯 Σχεδιασμένο για Επαγγελματικές Ομάδες Δοκιμών και Θέσης σε Λειτουργία Καλωδίων
🔬 Μηχανικοί Δοκιμών & Θέσης σε ΛειτουργίαΗ αυτοματοποιημένη ψηφιακή αναγνώριση με επαλήθευση πράσινης τσιμπούκας/κόκκινου Χ εξαλείφει το ανθρώπινο λάθος
📊 Τμήματα ΣυντήρησηςΣυνδυασμένη αναγνώριση καλωδίου + μέτρηση τάσης/ρεύματος AC σε ένα όργανο
🏭 Ειδικοί Βιομηχανικών ΚαλωδίωνΗ ευέλικτη κυλινδρική κεφαλή Rogowski χειρίζεται χοντρούς και ακανόντου σχήματος αγωγούς έως 200mm
Επισκόπηση Προϊόντος
Το XHSB505DS Έξυπνος Αναγνωριστής Καλωδίων είναι ένα επαγγελματικό όργανο επόμενης γενιάς που συνδυάζει την τεχνολογία PSK (Phase Shift Keying) με ακριβείς αλγορίθμους για αυτοματοποιημένη, αλάνθαστη αναγνώριση καλωδίων. Σε αντίθεση με τους συμβατικούς αναλογικούς αναγνωριστές με δείκτη, το XHSB505DS διαθέτει έγχρωμη οθόνη LCD 3,5 ιντσών με έξυπνη αποκωδικοποίηση που επαληθεύει αυτόματα εάν ένα καλώδιο είναι ο στόχος — εμφανίζοντας μια πράσινη τσιμπούκα (√) για επιτυχή αναγνώριση ή έναν κόκκινο-πορτοκαλί σταυρό (*) για καλώδια που δεν είναι ο στόχος. Αυτό εξαλείφει την ασάφεια της χειροκίνητης ερμηνείας του δείκτη που είναι τυπική των παραδοσιακών αναγνωριστών.
Σχεδιασμένο για μηχανικούς δοκιμών και θέσης σε λειτουργία καλωδίων τροφοδοσίας που απαιτούν ακρίβεια και αποδοτικότητα, το XHSB505DS ενσωματώνει τρία όργανα σε ένα: έναν αναγνωριστή καλωδίου υπό τάση, έναν αναγνωριστή καλωδίου χωρίς τάση και ένα εργαλείο μέτρησης τάσης/ρεύματος/συχνότητας AC. Η ευέλικτη δαγκάνα λήψης κυλινδρικής κεφαλής Rogowski φιλοξενεί καλώδια διαμέτρου έως 200mm, συμπεριλαμβανομένων αγωγών ακανόνιστου σχήματος, ενώ η πολυ-συχνότητα μετάδοσης (625Hz, 1562Hz, 2500Hz, 10kHz) εξασφαλίζει αξιόπιστη ανίχνευση σήματος σε διάφορους τύπους καλωδίων και συνθήκες πεδίου.
🔍 Τι Κάνει το XHSB505DS Διαφορετικό: Σε αντίθεση με τους συμβατικούς αναγνωριστές καλωδίων που απαιτούν από τους χειριστές να ερμηνεύουν χειροκίνητα τις αναλογικές κινήσεις του δείκτη — μια υποκειμενική διαδικασία επιρρεπή σε λάθη υπό συνθήκες πεδίου — το XHSB505DS χρησιμοποιεί τεχνολογία PSK με έξυπνους αλγορίθμους για αυτοματοποιημένη ψηφιακή επαλήθευση. Η έγχρωμη οθόνη LCD 3,5 ιντσών εμφανίζει μια καθαρή πράσινη τσιμπούκα ή κόκκινο σταυρό, εξαλείφοντας κάθε εικασία. Επιπλέον, είναι ο μοναδικός αναγνωριστής καλωδίων στην κατηγορία του που συνδυάζει την αναγνώριση καλωδίου με μέτρηση τάσης AC (0~600V), ρεύματος AC (0~5000A) και συχνότητας — καθιστώντας το ένα πραγματικά πολυλειτουργικό όργανο για επαγγελματικές ομάδες δοκιμών που χρειάζονται κάτι παραπάνω από απλή αναγνώριση καλωδίου.
Βασικές Προδιαγραφές
Αριθμός Μοντέλου
XHSB505DS
Τεχνολογία
PSK (Phase Shift Keying) με Έξυπνους Αλγορίθμους
Συχνότητες Μετάδοσης
625Hz, 1562Hz, 2500Hz, 10kHz (Ρυθμιζόμενες)
Τάση Παλμού (Χωρίς Τροφοδοσία)
500V
Ρεύμα Παλμού
Μέγιστο 5A (ανάλογα με την αντίσταση βρόχου)
Συχνότητα Παλμού
1 φορά/δευτ., Πλάτος Παλμού: 2ms
Ισχύς Πομπού
Επαναφορτιζόμενη μπαταρία λιθίου 11,1V, ~8 ώρες λειτουργίας
Οθόνη Δέκτη
Έγχρωμη LCD 3,5 ιντσών
Διάμετρος Ευέλικτης Κυλινδρικής Κεφαλής
φ200mm (κυλινδρική κεφαλή Rogowski, προσαρμόσιμη μεγαλύτερη)
Προδιαγραφές Πομπού
| Παράμετρος | Προδιαγραφή |
|---|
| Τροφοδοσία | Επαναφορτιζόμενη μπαταρία λιθίου μεγάλης χωρητικότητας 11,1V, ~8 ώρες συνεχούς λειτουργίας |
| Μέθοδος Εξόδου | Σύζευξη δαγκάνας (υπό τάση); Άμεση έξοδος (χωρίς τροφοδοσία) |
| Συχνότητες Μετάδοσης | 625Hz, 1562Hz, 2500Hz, 10kHz (ρυθμιζόμενες με πλήκτρο βέλους) |
| Τάση Παλμού | 500V (λειτουργία αναγνώρισης χωρίς τροφοδοσία) |
| Ρεύμα Παλμού | Μέγιστο 5A (ανάλογα με την αντίσταση βρόχου) |
| Συχνότητα / Πλάτος Παλμού | 1 φορά/δευτ. / 2ms |
| Οθόνη | Μεγάλη LCD με τάση μπαταρίας σε πραγματικό χρόνο, λευκό οπίσθιο φωτισμό |
| Διαστάσεις | 320 * 275 * 145 mm; Η θήκη αντέχει πίεση ~200kg |
| Ασφάλεια | Αντοχή AC 3700V/rms; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| Συνθήκες Λειτουργίας | -10℃ ~ 40℃; Υγρασία <80% |
Προδιαγραφές Δέκτη
| Παράμετρος | Προδιαγραφή |
|---|
| Λειτουργίες | Αναγνώριση καλωδίου υπό τάση & χωρίς τάση; Μέτρηση τάσης, ρεύματος, συχνότητας AC |
| Οθόνη | Έγχρωμη LCD 3,5 ιντσών, ένδειξη έγχρωμου εικονιδίου |
| Τροφοδοσία | Επαναφορτιζόμενη μπαταρία λιθίου 7,4V, φόρτιση USB, ~6 ώρες λειτουργίας |
| Βαθμονόμηση Σήματος | Ναι — 75%~135% της τιμής βαθμονόμησης = έγκυρη συνθήκη αναγνώρισης |
| Αναγνώριση Κατεύθυνσης | Ναι — απαιτείται αντίστοιχη κατεύθυνση για επιτυχή αναγνώριση |
| Επαλήθευση | Πράσινη τσιμπούκα (√) = καλώδιο στόχος; Κόκκινος-πορτοκαλί σταυρός (*) = μη στόχος |
| Εύρος Τάσης AC | 0,00V ~ 600V (50Hz/60Hz), ακρίβεια ±2%±3dgt |
| Εύρος Ρεύματος AC | 0,00A ~ 5000A (50Hz/60Hz), ακρίβεια ±2%±3dgt |
| Εύρος Συχνότητας | 45Hz ~ 70Hz, ακρίβεια ±2%±3dgt |
| Ευέλικτη Δαγκάνα Ρεύματος | Κυλινδρική κεφαλή Rogowski, εσωτερική διάμετρος φ200mm, καλώδιο 2m |
| Ρυθμός Ανίχνευσης | ~1 φορά/δευτ. με ρύθμιση κέρδους (μπάρα πλάτους 10~100) |
| Εύρος Αναγνώρισης Χωρίς Τροφοδοσία | Αντίσταση βρόχου 0Ω~10kΩ (έως ~10km καλωδίου, ανάλογα με τη γείωση) |
| Εύρος Αναγνώρισης Υπό Τάση | Αντίσταση βρόχου 0Ω~200Ω (έως ~5km καλωδίου, ανάλογα με τη γείωση) |
| Ασφάλεια | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Βαθμός ρύπανσης 2 |
| Συνθήκες Λειτουργίας | -10℃ ~ 40℃; Υγρασία <80% |
Στοιχεία Συστήματος

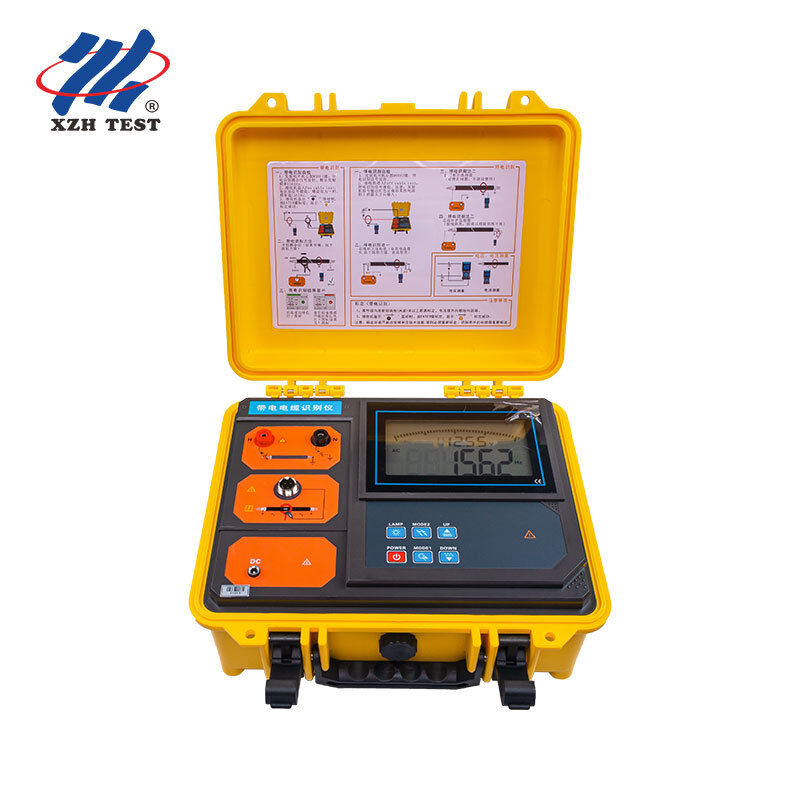

Πομπός: Ενσωματωμένος σχεδιασμός βαλίτσας με περίβλημα πολυπροπυλενίου, αντοχή σε πίεση 200kg, μεγάλη LCD με κατάσταση μπαταρίας σε πραγματικό χρόνο και δυναμική ένδειξη μετάδοσης
Δαγκάνα Μετάδοσης: Σιαγόνα φ120mm, κατευθυντική σύζευξη για έγχυση σήματος σε καλώδιο υπό τάση, καλώδιο 2m
Δέκτης: Φορητός, έγχρωμη LCD 3,5 ιντσών, μικροεπεξεργαστής υψηλής ταχύτητας με αλγορίθμους PSK, βαθμονόμηση ισχύος σήματος, αυτοματοποιημένη επαλήθευση πράσινης τσιμπούκας / κόκκινου σταυρού
Ευέλικτη Δαγκάνα Ρεύματος: Κυλινδρική κεφαλή Rogowski με εσωτερική διάμετρο φ200mm, εξαιρετική παρακολούθηση μεταβατικών φαινομένων για ανίχνευση παλμικού κώδικα, μέτρηση χωρίς επαφή — ασφαλής και γρήγορη
Βασικά Χαρακτηριστικά
Τεχνολογία PSK με έξυπνους αλγορίθμους για αυτοματοποιημένη ψηφιακή αναγνώριση καλωδίων — εξαλείφει τα λάθη χειροκίνητης ερμηνείας
Έγχρωμη LCD 3,5 ιντσών με πράσινη τσιμπούκα (√) για καλώδια στόχους και κόκκινο σταυρό (*) για μη στόχους — τα αποτελέσματα είναι άμεσα και αδιαμφισβήτητα
Πολυ-συχνότητα μετάδοσης: 625Hz, 1562Hz, 2500Hz, 10kHz — ρυθμιζόμενη για βέλτιστη ανίχνευση σε διάφορους τύπους καλωδίων και συνθήκες
Ενσωματωμένη μέτρηση τάσης AC (0~600V), ρεύματος AC (0~5000A) και συχνότητας (45~70Hz) — τρία όργανα σε ένα
Ευέλικτη κυλινδρική κεφαλή Rogowski (φ200mm) χειρίζεται χοντρά καλώδια και ακανόνιστους αγωγούς χωρίς να διακόπτει τα κυκλώματα
Η λειτουργία βαθμονόμησης σήματος εξασφαλίζει αξιόπιστη αναγνώριση με επικύρωση ανοχής 75%~135%
Η αναγνώριση κατεύθυνσης βελτιώνει την ακρίβεια — ο πομπός, η δαγκάνα δέκτη και το σήμα πρέπει να είναι ευθυγραμμισμένα κατευθυντικά
Η ανθεκτική βαλίτσα πομπού αντέχει πίεση 200kg; Βαθμολογία αντοχής AC 3700V/rms
Φόρτιση USB για τον δέκτη, φόρτιση 12,6V DC για τον πομπό — διπλό σύστημα μπαταριών με προστασία χαμηλής μπαταρίας
Αρχή Λειτουργίας
Αναγνώριση Καλωδίου Υπό Τάση (Μέθοδος Σύζευξης Δαγκάνας): Ο πομπός συζεύγει ένα σύνθετο σήμα παλμικού ρεύματος στην επιλεγμένη συχνότητα (625Hz~10kHz) μέσω της δαγκάνας μετάδοσης στο καλώδιο στόχο τριών πυρήνων με θωράκιση. Το παλμικό ρεύμα δημιουργεί ένα κατευθυντικό ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο, το οποίο ανιχνεύεται από την ευέλικτη κυλινδρική κεφαλή Rogowski και αποκωδικοποιείται από τον αλγόριθμο PSK του δέκτη. Ο έξυπνος επεξεργαστής του δέκτη επαληθεύει τη βαθμονόμηση σήματος (75%~135% της τιμής μετάδοσης), τη συνέπεια κατεύθυνσης και την αντιστοιχία συχνότητας πριν εμφανίσει την επιβεβαίωση πράσινης τσιμπούκας.
Αναγνώριση Καλωδίου Χωρίς Τροφοδοσία (Μέθοδος Άμεσης Σύνδεσης): Ο πομπός εξάγει ένα σήμα ρεύματος κωδικοποιημένο σε παλμό 500V απευθείας στον πυρήνα του καλωδίου μέσω καλωδίων δοκιμής. Το κωδικοποιημένο ρεύμα δημιουργεί ένα ηλεκτρομαγνητικό πεδίο κατά μήκος του καλωδίου. Η ευέλικτη κυλινδρική κεφαλή του δέκτη ανιχνεύει, αποκωδικοποιεί και αναγνωρίζει το καλώδιο στόχο μέσω του έξυπνου αλγορίθμου PSK, με τα αποτελέσματα να εμφανίζονται καθαρά στην έγχρωμη LCD.
⚠️ Σημαντικές Σημειώσεις Ασφαλείας:
Αναγνώριση χωρίς τροφοδοσία: Απαγορεύεται αυστηρά η σύνδεση σε καλώδια υπό τάση. Αναγνώριση υπό τάση: Ισχύει μόνο για καλώδια τριών πυρήνων με θωράκιση. Μην αναμιγνύετε δαγκάνες μετάδοσης και λήψης. Η κατεύθυνση του σήματος εισόδου πρέπει να είναι συνεπής. Το περίβλημα του καλωδίου και στα δύο άκρα πρέπει να είναι καλά γειωμένο για τη μέθοδο σύζευξης.
Συχνές Ερωτήσεις
Ε1: Για ποιον είναι σχεδιασμένο το XHSB505DS και πώς διαφέρει από τους βασικούς αναγνωριστές καλωδίων;
Το XHSB505DS είναι σχεδιασμένο για επαγγελματίες μηχανικούς δοκιμών και θέσης σε λειτουργία καλωδίων, τμήματα βιομηχανικής συντήρησης και ομάδες κοινής ωφέλειας που χρειάζονται κάτι παραπάνω από απλή αναγνώριση καλωδίου. Σε αντίθεση με τους βασικούς αναλογικούς αναγνωριστές με δείκτη (όπως το XHSB505B) που απαιτούν υποκειμενική χειροκίνητη ερμηνεία, το XHSB505DS χρησιμοποιεί έξυπνους αλγορίθμους PSK με αυτοματοποιημένη επαλήθευση πράσινης τσιμπούκας/κόκκινου Χ — εξαλείφοντας κάθε ασάφεια και ανθρώπινο λάθος. Συνδυάζει επίσης μοναδικά τρία όργανα σε ένα: αναγνωριστή καλωδίου + μετρητή τάσης AC (0~600V) + μετρητή ρεύματος AC (0~5000A), καθιστώντας το την επιλογή για ομάδες που χρειάζονται ολοκληρωμένες δυνατότητες δοκιμών πεδίου.
Ε2: Τι είναι η τεχνολογία PSK και γιατί βελτιώνει την ακρίβεια αναγνώρισης καλωδίων;
Το PSK (Phase Shift Keying) είναι μια τεχνική ψηφιακής διαμόρφωσης που κωδικοποιεί δεδομένα σε αλλαγές φάσης του μεταδιδόμενου σήματος. Στο XHSB505DS, ο πομπός παράγει ένα σήμα παλμού με ακριβή κωδικοποίηση που ο δέκτης μπορεί να αναγνωρίσει και να αποκωδικοποιήσει μοναδικά μέσω έξυπνων αλγορίθμων. Σε αντίθεση με τα απλά σήματα παλμού που χρησιμοποιούνται σε αναλογικούς αναγνωριστές και μπορούν να συγχέονται με ηλεκτρικό θόρυβο, το σήμα κωδικοποιημένο με PSK παρέχει ένα μοναδικό ψηφιακό "αποτύπωμα" που μειώνει δραματικά τα ψευδώς θετικά αποτελέσματα. Ο μικροεπεξεργαστής του δέκτη επαληθεύει την αντιστοιχία συχνότητας, το πλάτος σήματος (εύρος βαθμονόμησης 75%~135%) και τη συνέπεια κατεύθυνσης πριν επιβεβαιώσει την αναγνώριση.
Ε3: Γιατί να επιλέξετε την ευέλικτη κυλινδρική κεφαλή Rogowski αντί για μια παραδοσιακή άκαμπτη δαγκάνα;
Η ευέλικτη κυλινδρική κεφαλή Rogowski προσφέρει τρία βασικά πλεονεκτήματα: (1) Η διάμετρός της φ200mm φιλοξενεί χοντρά καλώδια και ακανόνιστους αγωγούς που δεν χωρούν σε άκαμπτες δαγκάνες. (2) Παρέχει εξαιρετική ικανότητα παρακολούθησης μεταβατικών φαινομένων για τα σήματα κωδικοποιημένα σε παλμό, εξασφαλίζοντας ακριβή λήψη κυματομορφής. (3) Επιτρέπει τη μέτρηση χωρίς επαφή χωρίς να διακόπτεται το δοκιμαζόμενο κύκλωμα, βελτιώνοντας σημαντικά την ασφάλεια πεδίου και την ταχύτητα ροής εργασίας. Η ευελιξία της κυλινδρικής κεφαλής την καθιστά επίσης ευκολότερη στην τοποθέτηση σε πολυσύχναστους αγωγούς όπου οι άκαμπτες δαγκάνες είναι μη πρακτικές.
Ε4: Μπορεί αυτή η συσκευή πραγματικά να μετρήσει τάση και ρεύμα AC εκτός από την αναγνώριση καλωδίων;
Ναι. Ο δέκτης XHSB505DS περιλαμβάνει μια πλήρη σουίτα μέτρησης AC: τάση AC από 0,00V έως 600V (50/60Hz), ρεύμα AC από 0,00A έως 5000A (50/60Hz) και συχνότητα από 45Hz έως 70Hz — όλα με ακρίβεια ±2%±3dgt. Αυτό εξαλείφει την ανάγκη μεταφοράς ξεχωριστών πολύμετρων ή δαγκανών πεδίου, απλοποιώντας τη ροή εργασίας δοκιμών για ομάδες θέσης σε λειτουργία και συντήρησης.
Ε5: Ποια είναι τα μέγιστα μήκη καλωδίων που μπορεί να δοκιμάσει αυτή η συσκευή;
Για αναγνώριση καλωδίου χωρίς τροφοδοσία (άμεση σύνδεση), η συσκευή μπορεί να ανιχνεύσει σήματα παλμού με αντίσταση βρόχου έως 10kΩ — που συνήθως αντιστοιχεί σε μήκη καλωδίων 0~10 χιλιομέτρων, ανάλογα κυρίως με την αντίσταση γείωσης και την αντίσταση του αγωγού του καλωδίου. Για αναγνώριση καλωδίου υπό τάση (μέθοδος σύζευξης), το εύρος ανίχνευσης υποστηρίζει αντίσταση βρόχου έως 200Ω — συνήθως 0~5 χιλιομέτρων. Και στις δύο περιπτώσεις, η μπαταρία του πομπού πρέπει να είναι πάνω από 11V για βέλτιστη απόδοση.
Σχετικά με την XZH TEST
Η XZH TEST είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται σε λύσεις δοκιμών, ανίχνευσης σφαλμάτων και διάγνωσης καλωδίων για εταιρείες ηλεκτρικής ενέργειας, ηλεκτρολόγους εργολάβους και βιομηχανικούς πελάτες παγκοσμίως. Με μια ολοκληρωμένη γκάμα προϊόντων που περιλαμβάνει έξυπνους αναγνωριστές καλωδίων, εντοπιστές σφαλμάτων και διαγνωστικά συστήματα, η XZH TEST παρέχει αξιόπιστο, καινοτόμο εξοπλισμό πεδίου σχεδιασμένο για τις πιο απαιτητικές επαγγελματικές εφαρμογές.
Επικοινωνήστε μαζί μας σήμερα για μια προσαρμοσμένη λύση προσαρμοσμένη στις απαιτήσεις αναγνώρισης και συντήρησης καλωδίων σας.
