Ψηφιακός καυστήρας γεφυρών για εντοπισμό σφαλμάτων καλωδίων σε καλώδια υψηλής τάσης μεγάλων διατομών|XHSC-60Q

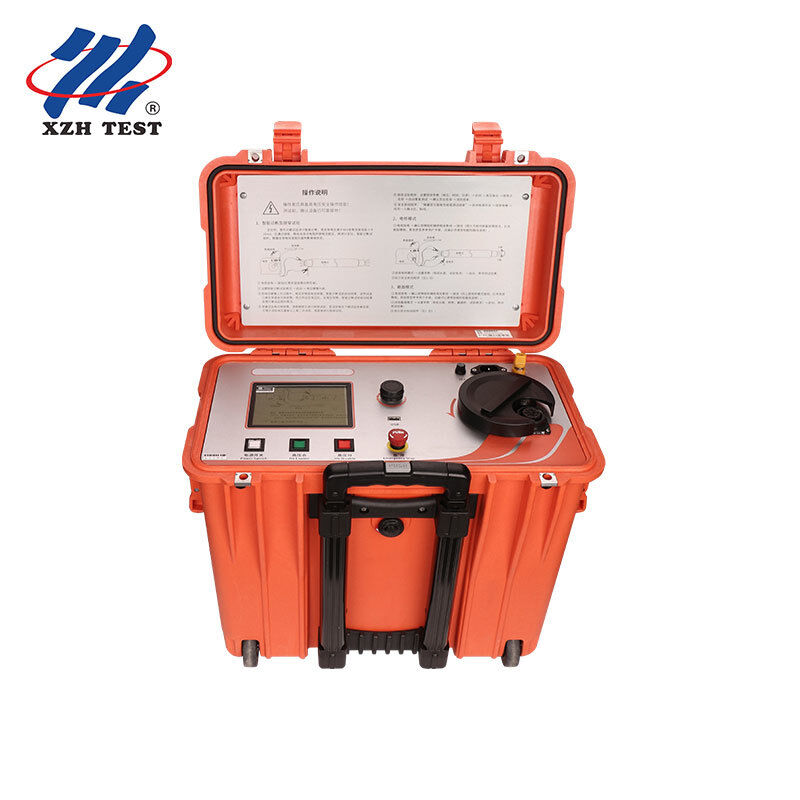

Το XHSC-60Q Digital Burn Through Bridge είναι ένα υψηλής απόδοσης όργανο προεπιλογής σφαλμάτων καλωδίων σχεδιασμένο για καλώδια ισχύος 60 kV και κάτω.εγκαταστάσεις ανανεώσιμης ενέργειας, κρίσιμες υποδομές και βιομηχανικά δίκτυα διανομής ηλεκτρικής ενέργειας, παρέχει έως και 600mA ελεγχόμενου ρεύματος καύσης για τη μετατροπή σφαλμάτων υψηλής αντίστασης σε σφάλματα χαμηλής αντίστασης, τα οποία μπορούν να εντοπιστούν, επιτρέποντας την ταχεία και ακριβή προεπιλογή σφάλματος σε μεγάλη τομή,υπόγεια καλώδια μεγάλων αποστάσεων.

Σε αντίθεση με τις συμβατικές γέφυρες που στοχεύουν σε γενικές εφαρμογές, το XHSC-60Q είναι ειδικά κατασκευασμένο για τους χειριστές που διαχειρίζονται μεγάλες ηλιακές εγκαταστάσεις, συστήματα συλλογής αιολικής ενέργειας,τροφοδοσίες ηλεκτρικής ενέργειας κέντρου δεδομένων, και βαρέα βιομηχανικά δίκτυα καλωδίων, όπου οι διατομές των καλωδίων υπερβαίνουν συχνά τα 400 mm2 και η αντοχή σε σφάλματα μπορεί να φθάσει τις δεκάδες χιλιοόμ.

• Υψηλό ρεύμα:600mA μέγιστο ρεύμα καύσης, μετατρέπει αποτελεσματικά σφάλματα υψηλής αντίστασης (μέχρι δεκάδες kΩ) σε καταστάσεις χαμηλής αντίστασης σε καλώδια μεγάλης διατομής.
• Ευρύ εύρος τάσης:0·60 kV συνεχώς ρυθμιζόμενη έξοδος, που καλύπτει το πλήρες φάσμα των απαιτήσεων διάγνωσης σφαλμάτων καλωδίων μέσης και υψηλής τάσης.
• Διανοητικός ψηφιακός έλεγχοςΗ ρύθμιση βασίζεται σε μικροεπεξεργαστή με παρακολούθηση τάσης/στροφής σε πραγματικό χρόνο και αυτόματη κλειδαριά ασφαλείας για την προστασία του χειριστή.
• Σύνθετο φορητό σχέδιο:Ζυγίζει περίπου 25 kg και έχει διαστάσεις 30 cm × 46 cm × 50 cm, εύκολα μεταφέρεται σε οχήματα υπηρεσίας πεδίου για ανάπτυξη επί τόπου.
• Συμφωνητικός γεννήτης:Η ηλεκτρική ενέργεια προέρχεται από μια τυποποιημένη φορητή γεννήτρια 2kW+, η οποία επιτρέπει τη λειτουργία σε απομακρυσμένες περιοχές ανανεώσιμης ενέργειας χωρίς πρόσβαση στο δίκτυο.
• Πιστοποιημένο CE:Συμμορφώνεται με τα ευρωπαϊκά πρότυπα ασφάλειας και EMC για επαγγελματικούς ηλεκτρικούς εξοπλισμούς δοκιμής.

• Ηλιακές φωτοβολταϊκές φάρμες:Τοποθεσία σφάλματος σε θαμμένα καλώδια συλλέκτη 35kV που συνδέουν σταθμούς μετατροπέων με υποσταθμούς.
• Αιολικά εργοστάσια:Διαγνώσεις για καλώδια διασύνδεσης και εξαγωγής μεσαίας τάσης σε εγκαταστάσεις αιολικής ενέργειας στην ξηρά και στην θάλασσα.
• Κέντρα δεδομένων:Δοκιμές ακεραιότητας κρίσιμων καλωδίων τροφοδοσίας για την πρόληψη μη προγραμματισμένων χρόνων διακοπής λειτουργίας σε περιττές διαδρομές τροφοδοσίας.
• Βιομηχανικά πάρκα και ορυχεία:Τοποθεσία σφάλματος καλωδίου μεγάλου μήκους σε βαριά βιομηχανικά και εξορυκτικά περιβάλλοντα.
• Υποσταθμοί παροχής υπηρεσιών:Προεπιλογή των σφαλμάτων υψηλής αντίστασης στα καλώδια τροφοδοσίας διανομής 10kV/35kV.

Το XHSC-60Q λειτουργεί με την αρχή της καύσης: μια ελεγχόμενη έξοδος συνεχούς τάσης υψηλής τάσης εφαρμόζεται στο ελαττωματικό καλώδιο, θερμαίνοντας σταδιακά και κάψοντας το σημείο βλάβης.Αυτή η διαδικασία μειώνει την αντίσταση σφάλματος από δυνητικά εκατοντάδες χιλιόομ προς λίγα όμ ή λιγότεροΜόλις το σφάλμα μετατραπεί σε κατάσταση χαμηλής αντίστασης, standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
