Ακριβές σύστημα εντοπισμού σφαλμάτων φορητών καλωδίων

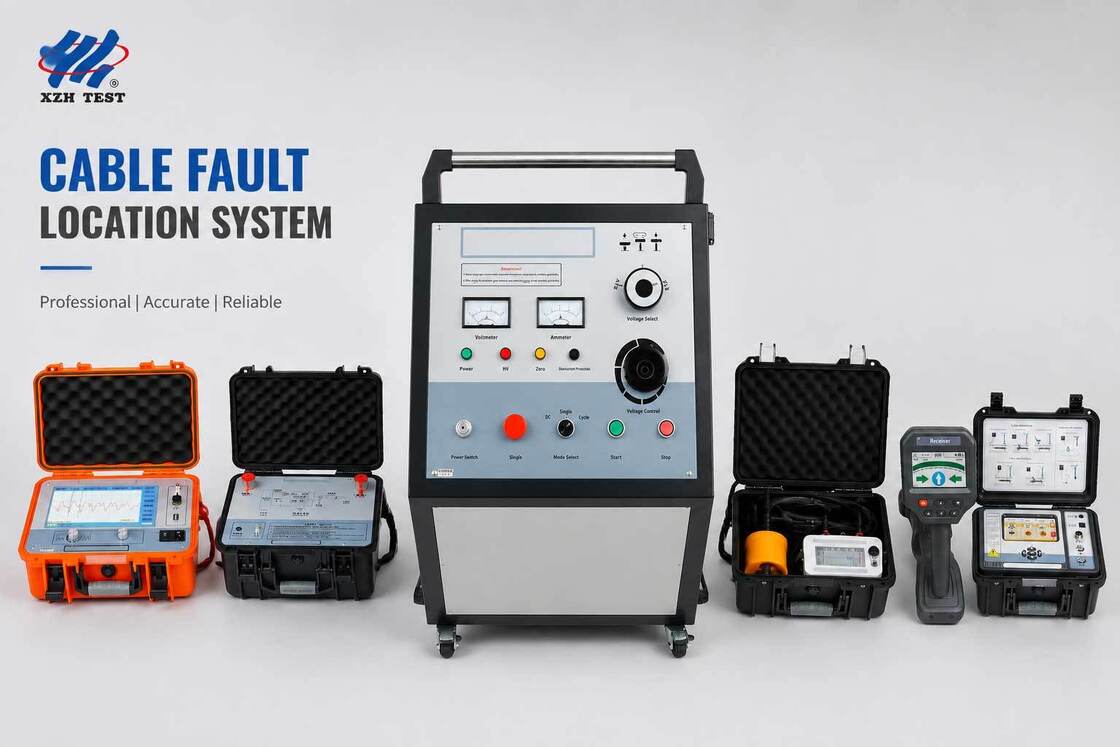

Το σύστημα εντοπισμού σφαλμάτων καλωδίων XZH TEST Accurate Portable Cable Fault Location System είναι μια πλήρως ολοκληρωμένη πλατφόρμα διαγνωστικών, σχεδιασμένη για δίκτυα υπόγειων καλωδίων μέσης και χαμηλής τάσης έως 35 kV. Συνδυάζοντας μια γεννήτρια υπέρτασης πολλαπλών τάσεων 2048J, έναν ψηφιακό προεντοπιστή TDR 400 MHz, έναν ακουστικο-μαγνητικό εντοπιστή υψηλής ακρίβειας και έναν ολοκληρωμένο ελεγκτή διαδρομής καλωδίου πολλαπλών συχνοτήτων σε μια συντονισμένη λύση πεδίου, αυτό το σύστημα καλύπτει ολόκληρη τη ροή εργασιών εντοπισμού σφαλμάτων — από την προετοιμασία και τον προεντοπισμό σφαλμάτων έως τον εντοπισμό με ακρίβεια εκατοστού και την αναγνώριση της διαδρομής του καλωδίου. Σχεδιασμένο για συνεργεία πεδίου κοινής ωφέλειας, ηλεκτρολογικές εταιρείες και ομάδες βιομηχανικής συντήρησης, προσφέρει επαγγελματική ακρίβεια σε μια στιβαρή, φορητή συσκευασία, κατάλληλη για σκληρά περιβάλλοντα πεδίου από -25°C έως +65°C.

1. XHHV535-4TS — Γεννήτρια Υπέρτασης Υψηλής Τάσης 2048J

Πηγή Ενέργειας Παλμών & Προετοιμασία Σφάλματος

Η καρδιά του συστήματος. Παρέχει έως και 2048 Joules ενέργειας υπέρτασης με τρία επιλέξιμα επίπεδα τάσης (8 kV / 16 kV / 32 kV) για ακριβή έλεγχο της ενέργειας σε διαφορετικές ονομαστικές τάσεις καλωδίων. Παρέχει τους παλμούς υψηλής ενέργειας που απαιτούνται για τον προεντοπισμό σφαλμάτων ανάκλασης τόξου και τον ακουστικο-μαγνητικό εντοπισμό. Διαθέτει συνεχή ρεύμα καύσης 60 mA για την προετοιμασία του σφάλματος, ασφάλεια μηδενικής εκκίνησης, αυτόματη εσωτερική εκφόρτιση πυκνωτή και περίβλημα με βαθμολογία IP54.

• Τάση Εξόδου: 8 kV / 16 kV / 32 kV (επιλέξιμη τριών επιπέδων)
• Ενέργεια Εκφόρτισης: 2.048 Joules (μέγιστο)
• Ρεύμα Καύσης: 60 mA @ 32 kV για προετοιμασία σφάλματος
• Ενσωματωμένος Πυκνωτής: 64 μF / 16 μF / 4 μF
• Ασφάλεια: Ασφάλεια μηδενικής εκκίνησης, αυτόματη εκφόρτιση, προστασία υπέρτασης/υπερβολικού ρεύματος/υπερθέρμανσης
• Βαθμολογία Προστασίας: IP54

2. XHGG502A — Ψηφιακός Προεντοπιστής Σφαλμάτων Καλωδίων TDR

Εύρος Σφαλμάτων Υψηλής Ανάλυσης

Προηγμένο Ανακλασιόμετρο Πεδίου Χρόνου για γρήγορη αρχική μέτρηση απόστασης σφάλματος. Υποστηρίζει τέσσερις μεθόδους δοκιμής — παλμός χαμηλής τάσης, ρεύμα υπέρτασης, τάση υπέρτασης και πολλαπλό παλμό ARC — για να χειριστεί όλους τους τύπους σφαλμάτων μόνωσης καλωδίων. Με μέγιστο ρυθμό δειγματοληψίας 400 MHz, πλάτος παλμού 300 V και δέκα επιλέξιμα εύρη μέτρησης από 100 m έως 100 km, προσφέρει ελάχιστη ανάλυση 0,07 m με σφάλμα μέτρησης ≤±(0,5%×L+1m). Διαθέτει αυτόματη αντιστοίχιση σύνθετης αντίστασης και ρυθμιζόμενη ενίσχυση σήματος 0–100%.

• Μέθοδοι Δοκιμής: Παλμός ΧΤ, Ρεύμα υπέρτασης, Τάση υπέρτασης, Πολλαπλός παλμός ARC
• Ρυθμός Δειγματοληψίας: 1 MHz – 400 MHz
• Εύρος Μέτρησης: ≥120 km
• Ελάχιστη Ανάλυση: 0,07 m
• Πλάτος Παλμού: 300 V
• Σύνθετη Αντίσταση Εξόδου: Αυτόματη αντιστοίχιση

3. XHDD503C — Ακουστικο-Μαγνητικός Εντοπιστής Υψηλής Ακρίβειας

Εντοπισμός Σφαλμάτων με Ακρίβεια Εκατοστού

Επαγγελματικός ακουστικο-μαγνητικός σύγχρονος δέκτης για ακριβή εντοπισμό σφαλμάτων. Λειτουργεί σε τέσσερις λειτουργίες (Τυπική, Ενισχυμένη, Μείωση Θορύβου, Προσαρμοσμένη) με μεθόδους έξυπνης χρονικής διαφοράς, ηλεκτρομαγνητικής επιθεώρησης και ακουστικής μέτρησης. Η οθόνη TFT 5 ιντσών εξαιρετικά φωτεινή 800×480 αληθινού χρώματος παρέχει διαισθητική γραφική καθοδήγηση, ενώ η πλήρως αυτόματη ενίσχυση 120 dB και το δυναμικό εύρος 16 ταχυτήτων (0–112 dB) διασφαλίζουν αξιόπιστη ανίχνευση στις πιο θορυβώδεις συνθήκες πεδίου. Αδιάβροχη βαθμολογία IP65 για λειτουργία σε όλες τις καιρικές συνθήκες.

• Ακρίβεια Σταθερού Σημείου: 0,1 m (σταθερό σημείο & διαδρομή)
• Ενίσχυση: 120 dB, πλήρως αυτόματη + χειροκίνητη ρύθμιση
• Εύρος Συχνοτήτων: 100 – 1600 Hz
• Οθόνη: 5 ιντσών TFT εξαιρετικά φωτεινή 800×480 αληθινού χρώματος
• Μπαταρία: 4 × 18650 λιθίου, 8+ ώρες λειτουργίας
• Αδιάβροχο: IP65

4. XHGX507C — Ολοκληρωμένος Ελεγκτής Καλωδίων & Σωληνώσεων

Ανίχνευση & Αναγνώριση Διαδρομής

Σύστημα πομπού-δέκτη πολλαπλών συχνοτήτων για ανίχνευση διαδρομής καλωδίου, μέτρηση βάθους, αναγνώριση καλωδίου και ανίχνευση σφαλμάτων τάσης επαφής. Ο πομπός εξάγει έως και 15 W σε 11 ενεργές συχνότητες (640 Hz έως 197 kHz) με 9 ρυθμιζόμενα επίπεδα ισχύος και μέγιστη έξοδο 150 Vpp. Ο δέκτης διαθέτει έγχρωμη οθόνη LCD 4,3 ιντσών ορατή στον ήλιο, που εμφανίζει βάθος, ρεύμα, συχνότητα, λειτουργία, ενίσχυση και ισχύ σήματος. Υποστηρίζει μεθόδους άμεσης σύνδεσης, σύζευξης και επαγωγικής εξόδου με σφιγκτήρα σύζευξης Φ150 mm. Το βάθος ανίχνευσης φτάνει τα 0–20 m.

• Ενεργές Συχνοτήτες: 11 συχνότητες από 640 Hz έως 197 kHz
• Ισχύς Εξόδου: 15 W μέγιστο, 9 επίπεδα ρυθμιζόμενα
• Βάθος Ανίχνευσης: 0 – 20 m
• Οθόνη: 4,3 ιντσών LCD έγχρωμη, ορατή στον ήλιο
• Λειτουργίες Εργασίας: Ανίχνευση, αναγνώριση, τάση επαφής
• Παθητική Ανίχνευση: 50/60/250 Hz συχνότητα τροφοδοσίας + ζώνη RF

1. Δοκιμή Μόνωσης Καλωδίου & Προετοιμασία Σφάλματος (XHHV535-4TS)Πραγματοποιήστε αρχική μέτρηση αντίστασης μόνωσης για να επιβεβαιώσετε την ύπαρξη σφάλματος και να χαρακτηρίσετε τον τύπο του σφάλματος. Εφαρμόστε DC ή υπέρταση υψηλής τάσης για να προετοιμάσετε το σημείο σφάλματος — κάνοντάς το να αναβοσβήνει και να εκφορτίζεται για να δημιουργήσει ένα ανιχνεύσιμο παροδικό σήμα.
2. Προεντοπισμός Σφάλματος (XHGG502A)Συνδέστε τον προεντοπιστή TDR και χρησιμοποιήστε τις αρχές ανάκλασης ταξιδεύοντος κύματος για να κάνετε μια πρόχειρη μέτρηση όλων των τύπων σφαλμάτων κύριας μόνωσης καλωδίων. Επιλέξτε τη βέλτιστη μέθοδο δοκιμής (παλμός ΧΤ, ρεύμα υπέρτασης, τάση υπέρτασης ή πολλαπλός παλμός ARC) με βάση τα χαρακτηριστικά του σφάλματος για γρήγορο υπολογισμό απόστασης.
3. Ανίχνευση & Αναγνώριση Διαδρομής (XHGX507C)Αναπτύξτε τον ολοκληρωμένο ελεγκτή για να ανιχνεύσετε την ακριβή διαδρομή του καλωδίου, να μετρήσετε το βάθος ταφής και να αναγνωρίσετε με βεβαιότητα το καλώδιο στόχο μεταξύ πολλαπλών κυκλωμάτων. Σημειώστε τη διαδρομή στην επιφάνεια του εδάφους για να προετοιμαστείτε για ακριβή εντοπισμό.
4. Δημιουργία Παλμών Υπέρτασης (XHHV535-4TS)Εφαρμόστε παλμούς υπέρτασης υψηλής ενέργειας στο ελαττωματικό καλώδιο στο επιλεγμένο επίπεδο τάσης για να δημιουργήσετε ανιχνεύσιμα ακουστικά και ηλεκτρομαγνητικά σήματα στο σημείο σφάλματος για τον εντοπιστή.
5. Ακριβής Εντοπισμός (XHDD503C)Περπατήστε τη διαδρομή του καλωδίου με τον ακουστικο-μαγνητικό εντοπιστή χρησιμοποιώντας μεθόδους έξυπνης χρονικής διαφοράς και σύγχρονης ενεργοποίησης. Εντοπίστε την ακριβή θέση του σφάλματος με ακρίβεια 0,1 m — ελαχιστοποιώντας την περιοχή εκσκαφής και τον χρόνο επισκευής.
6. Επισκευή & Επαλήθευση ΚαλωδίουΕκσκάψτε ακριβώς στο σημείο που έχει σημειωθεί, επισκευάστε το καλώδιο και επαληθεύστε την αποκατάσταση με μια τελική δοκιμή μόνωσης για να επιβεβαιώσετε την επιχειρησιακή ακεραιότητα.

• Αστικά Δίκτυα Διανομής: Εντοπισμός σφαλμάτων σε υπόγεια καλώδια διανομής μέσης και χαμηλής τάσης σε αστικά περιβάλλοντα — όπου η ακρίβεια εντοπισμού 0,1 m ελαχιστοποιεί τις εκσκαφές δρόμων, τις διαταραχές της κυκλοφορίας και το κόστος αποκατάστασης.
• Βιομηχανικές Εγκαταστάσεις: Διαγνωστικά σε καλώδια διανομής ενέργειας εργοστασίων, συμπεριλαμβανομένων εκείνων που διέρχονται κάτω από δάπεδα από σκυρόδεμα, πλακόστρωτες αυλές και θεμέλια κτιρίων όπου η πρόσβαση είναι περιορισμένη.
• Τοποθεσίες Ανανεώσιμων Πηγών Ενέργειας: Ανίχνευση σφαλμάτων καλωδίων σε αιολικά πάρκα, ηλιακές μονάδες PV και εγκαταστάσεις αποθήκευσης ενέργειας με εκτεταμένα δίκτυα υπόγειων καλωδίων συλλέκτη και τροφοδοσίας.
• Υποδομές Μεταφορών: Διαγνωστικά υπόγειων καλωδίων για σιδηροδρόμους, αεροδρόμια, λιμάνια και ηλεκτρικά συστήματα σηράγγων όπου η ταχεία αποκατάσταση σφαλμάτων είναι κρίσιμη για τη συνεχή λειτουργία.
• Ηλεκτρικές Εταιρείες & Εργολάβοι Υπηρεσιών: Τακτική προληπτική συντήρηση, αντιμετώπιση έκτακτων σφαλμάτων και δοκιμές θέσης σε λειτουργία μετά την εγκατάσταση για δίκτυα καλωδίων τροφοδοσίας ΧΤ/ΜΤ.
