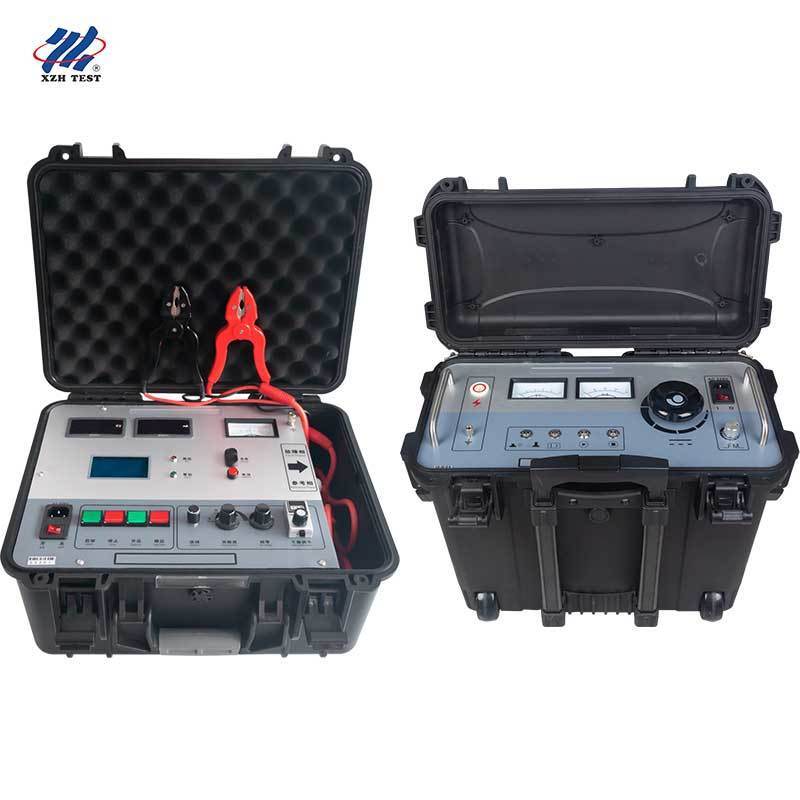

Εντοπιστής σφαλμάτων θήκης καλωδίου υψηλής ευαισθησίας με έξοδο γέφυρας ισορροπίας γαλβανόμετρου 10 kV για ακριβή ανίχνευση σφαλμάτων

Εντοπιστής σφαλμάτων θήκης καλωδίου υψηλής ευαισθησίας με έξοδο γέφυρας ισορροπίας γαλβανόμετρου 10 kV για ακριβή ανίχνευση σφαλμάτων

Λεπτομέρειες προιόντος:

Place of Origin:	China
Μάρκα:	XZH TEST
Πιστοποίηση:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Πληροφορίες λεπτομέρειας

Place of Origin:

China

Μάρκα:

XZH TEST

Πιστοποίηση:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Επισημαίνω:

High Light

Επισημαίνω:

Ανίχνευση γέφυρας ισορροπίας με γαλβανόμετρο

10kV υψηλής ευαισθησίας εντοπιστής σφαλμάτων

Δοκιμή καλωδίων μηδενικής τυφλής περιοχής

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Δυνατότητα προσφοράς:

2000 μονάδες ετησίως

Περιγραφή προϊόντων

XHHG521B Σύστημα γέφυρας ισορροπίας γαλβανόμετρου

ΗXHHG521Bείναι μονάδα ανίχνευσης σφαλμάτων καλωδίων με ακρίβεια, βασισμένη στην αρχή της γέφυρας MURRAY. Εφοδιασμένη με ενισχυτή υψηλής ευαισθησίας και σύστημα ένδειξης ισορροπίας γαλβανόμετρου,παρέχει εξαιρετική ακρίβεια για τον εντοπισμό σημείων βλάβης υψηλής αντίστασης σε καλώδια ηλεκτρικής ενέργειας.

Τα βασικά χαρακτηριστικά περιλαμβάνουν τάση 5000V χωρίς φορτίο με χωρητικότητα ρεύματος βραχυκυκλώματος 100mA,ένα ειδικό διπλό πυρήνα καλώδιο από καουτσούκ υψηλής τάσης με τετραεπιτελή μέτρηση αντίστασης για την εξάλειψη των σφαλμάτων μόλυβδουΗ μέθοδος ισορροπίας γαλβανόμετρου εξαλείφει εντελώς τις τυφλές ζώνες, καθιστώντας την ιδανική για μικρά καλώδια και σφάλματα κοντά στα άκρα του καλωδίου.

Αρχή γέφυρας MURRAY με ισορροπία γαλβανόμετρου για ακρίβεια θέσης ± 0,1%·L± 1m
Δυναμική τάση 5000V χωρίς φορτίο με ρεύμα βραχυκυκλώματος 100mA για προβλήματα υψηλής αντίστασης
Αύξησης υψηλής ευαισθησίας με ένδειξη γαλβανόμετρου για ακριβή ανίχνευση σημείου ισορροπίας
Η μέτρηση αντίστασης με τέσσερα τερματικά εξαλείφει τα λάθη αντίστασης μολύβδου και επαφής
Ενσωματωμένος υπολογισμός αυτόματης απόστασης σφάλματος μέσω εισόδου μήκους καλωδίου
Μηδενική τυφλή ζώνη ̇ αποτελεσματική για σύντομα καλώδια και σχεδόν τελικές διακοπές

XHHD523L ∆ιαπιστώτης ελαττωματικού σημείου καλωδίου υψηλής τάσης

ΗXHHD523Lείναι επαγγελματική μονάδα εξόδου υψηλής τάσης που έχει σχεδιαστεί για την ταχεία και ακριβή τοποθέτηση των σφαλμάτων της κάλυψης καλωδίων.Με ρυθμιζόμενη έξοδο τετραγωνικού κύματος 0~10kV και ισχύ εξόδου έως 200mA σε ισχύ 2kVA, συμμορφώνεται πλήρως με τα πρότυπα GB50150-2006 για τη δοκιμή της εξωτερικής κάλυψης καλωδίου.

Διαθέτει ευρύ φάσμα ρύθμισης συχνότητας από 0,2 Hz έως 5 Hz, εναλλαγή με ένα κουμπί μεταξύ των τρόπων δοκιμής πίεσης και αντοχής και μηδενική προστασία για ασφαλή λειτουργία.Η ευαισθησία του δέκτη είναι πλήρως ρυθμιζόμενη για τη βελτιστοποίηση της ανίχνευσης σήματος σε διάφορες συνθήκες πεδίου και βάθη ταφή καλωδίων.

0 ~ 10kV ρυθμιζόμενη τάση εξόδου για ευπροσάρμοστη δοκιμή σε όλα τα επίπεδα τάσης καλωδίων
0~200mA ρεύμα εξόδου σε ισχύ 2kVA για απαιτητικά σενάρια βλάβης
Διορθώσιμη συχνότητα από 0,2 Hz έως 5 Hz για βέλτιστη διείσδυση του σήματος
Με ένα κουμπί εναλλαγή μεταξύ της λειτουργίας πιν-δείκνυσης και DC αντέχουν στην δοκιμή τάσης
Πλήρως ρυθμιζόμενη ευαισθησία του δέκτη για διαφορετικές συνθήκες πεδίου
Ενσωματωμένη προστασία μηδενικού ρεύματος και διασφαλίσεις υπεράνω ρεύματος

Τεχνικές προδιαγραφές συνδυασμένου συστήματος

Παράμετρος	Προδιαγραφές
Σχήμα	ΧΧΧΓ521Β + ΧΧΧΔ523Λ
Τεχνολογία	Εναλλακτικός ρεύμα 220V (± 10%), 50Hz (± 2Hz)
Δυναμική τάση	0~10kV (προσαρμόσιμο)
ρεύμα εξόδου	0~200mA
Δυναμικό παραγωγής	2kVA
Προσαρμογή συχνότητας	0.2Hz ~ 5Hz
Ακριβότητα θέσης	± 0,1%·L±1) m
Μέγεθος (L × W × H)	540 × 310 × 460 mm
Βάρος	35 κιλά
Εφεδρική μπαταρία	9V μπαταρίες (ενσωματωμένες)

Βασικές εφαρμογές

Ανίχνευση σημείων διακοπής υψηλής αντίστασης σε καλώδια, ιδίως γραμμικών σφαλμάτων υψηλής αντίστασης στις ενδιάμεσες συνδέσεις καλωδίων
Προσδιορισμός σημείων διακοπής τύπου flashover με διατήρηση σταθερού ρεύματος μέσω σταθερής πηγής ρεύματος
Ανίχνευση ελαττωμάτων μόνωσης χαμηλής αντίστασης που δεν έχουν ακόμη διασπαστεί υπό τάση λειτουργίας
Κατάλληλο για δοκιμές εξωτερικού περιβλήματος καλωδίων 10kV-500kV με μονοπυρήνα και τριπυρήνα υψηλής τάσης και υπερυψωμένης τάσης

Συχνές Ερωτήσεις

Ε: Ποιες είναι οι διαφορές μεταξύ XHHG521B και XHHD523L;

Το XHHG521B είναι η μονάδα γέφυρας ακριβείας ισορροπίας που χρησιμοποιεί την αρχή γέφυρας MURRAY με ένδειξη γαλβανόμετρου για μέτρηση υψηλής ακρίβειας απόστασης σφάλματος (± 0,1%·L± 1m).Το XHHD523L είναι η μονάδα εξόδου υψηλής τάσης και ακριβούς τοποθέτησης που παρέχει ρυθμιζόμενη έξοδο 0 ~ 10kV με 0.2 ~ 5Hz έλεγχος συχνότητας για τον εντοπισμό σφαλμάτων σε πεδίο και δοκιμές τάσης συνεχούς ρεύματος.

Ε2: Τι κάνει την μέθοδο γέφυρας ισορροπίας γαλβανόμετρου ανώτερη;

Η γέφυρα ισορροπίας του γαλβανόμετρου παρέχει εξαιρετικά υψηλή ευαισθησία για την ανίχνευση σημείων διάσπασης υψηλής αντίστασης με τα οποία άλλες μέθοδοι αγωνίζονται.Έχει μηδενικές τυφλές ζώνες, σε αντίθεση με τις μεθόδους αντανάκλασης κυμάτων που αποτυγχάνουν σε σύντομα καλώδια και κοντά στις άκρες των καλωδίων.Η μέτρηση με τέσσερα τερματικά εξαλείφει τα σφάλματα αντίστασης μολύβδου και ο αυτόματος υπολογισμός μέσω της οθόνης 12806 μειώνει σημαντικά το χρόνο δοκιμής.

Ε3: Ποια είδη σφαλμάτων καλωδίων μπορεί να ανιχνεύσει αυτό το συνδυασμένο σύστημα;

Το σύστημα χειρίζεται τρεις κύριους τύπους σφαλμάτων: (1) σημεία διακοπής υψηλής αντίστασης στις ενδιάμεσες συνδέσεις καλωδίων·(2) διακοπές τύπου flashover όπου η πηγή σταθερού ρεύματος διατηρεί σταθερές συνθήκες τόξου· και (3) ελαττώματα μόνωσης χαμηλής αντίστασης που ανιχνεύονται από το μέτρο μεγαμόμ, τα οποία δεν έχουν ακόμη αποσυνταχθεί πλήρως, επιτρέποντας την προληπτική συντήρηση.

Ε4: Μπορεί αυτό το σύστημα να εκτελέσει τόσο την εντοπισμό των ακρογωνιών όσο και να αντέξει τις δοκιμές τάσης;

- Ναι, ναι. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)Αυτό εξαλείφει την ανάγκη για δύο ξεχωριστά μέσα.

Σχετικά με το XZH TEST

Η XZH TEST είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται στην ανίχνευση σφαλμάτων καλωδίων και στις διαγνωστικές λύσεις για επιχειρήσεις ηλεκτρικής ενέργειας, ηλεκτρικούς εργολάβους και βιομηχανικούς πελάτες παγκοσμίως.Με προηγμένες τεχνολογίες, συμπεριλαμβανομένης της ανάλυσης της γέφυρας MURRAYΤο XZH TEST παρέχει αξιόπιστο εξοπλισμό για ταχύτερο εντοπισμό σφαλμάτων καλωδίων και βελτιωμένη αξιοπιστία δικτύου.

Επικοινωνήστε μαζί μας σήμερα για μια εξατομικευμένη λύση προσαρμοσμένη στις απαιτήσεις συντήρησης καλωδίων σας.
