Φορητό Σύστημα Εντοπισμού Βλαβών Καλωδίων 35kV και Κάτω για Καλώδια Ισχύος με Βλάβες Κύριας Μόνωσης

Name: Φορητό Σύστημα Εντοπισμού Βλαβών Καλωδίων 35kV και Κάτω για Καλώδια Ισχύος με Βλάβες Κύριας Μόνωσης
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE ISO
Αριθμό μοντέλου:	XHHV535-4TSB+XHDD503E

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

XHHV535-4TSB+XHDD503E

Όνομα προϊόντος:

Τοποθεσία σφάλματος καλωδίου

Τάση ώθησης:

0-35kv

Υψηλή πίεση μερική πίεση:

2.5

Εξουσιοδοτημένη δύναμη:

2048 J

Εξουσία επιπτώσεων:

2000W

Εξουσία:

Ηλεκτρονικός

Επισημαίνω:

High Light

Επισημαίνω:

Φορητός εντοπιστής βλαβών καλωδίων 35kV

ανιχνευτής ελαττωμάτων μονίωσης καλωδίου τροφοδοσίας

Φορητό σύστημα εντοπισμού σφαλμάτων καλωδίων

Trading Information

Ποσότητα παραγγελίας min:

1 σετ

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

2000 Ομάδα/έτος

Περιγραφή προϊόντων

Επισκόπηση προϊόντος

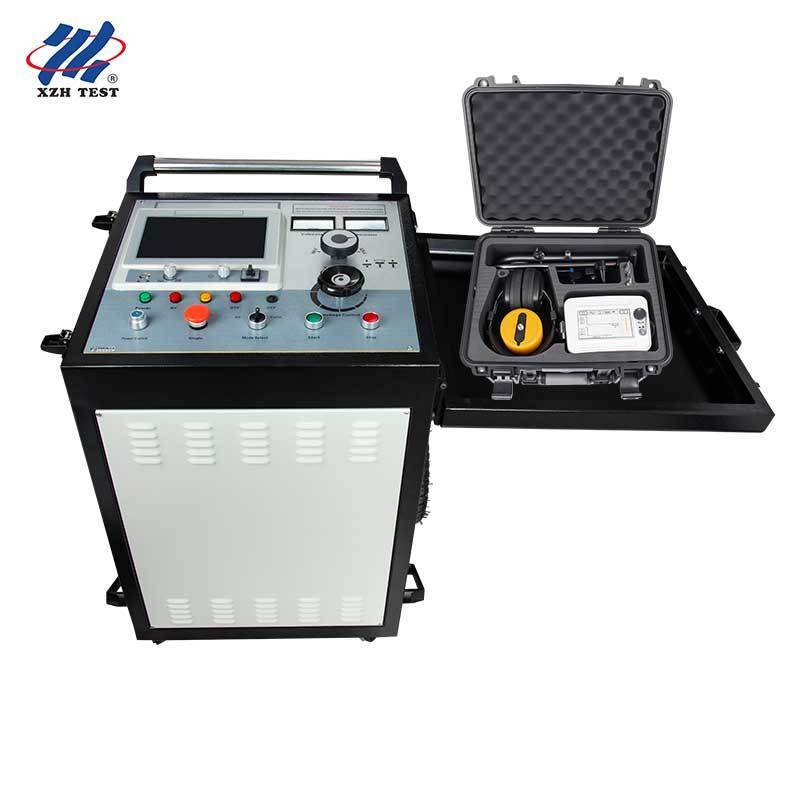

Το φορητό σύστημα εντοπισμού σφαλμάτων καλωδίων XZH TEST 35kV και κάτω (Μοντέλο XHHV535-4TSB + XHDD503E) είναι μια πλήρως ολοκληρωμένη διαγνωστική λύση σχεδιασμένη για δίκτυα καλωδίων ισχύος που λειτουργούν σε τάσεις έως 35 kV. Το σύστημα συνδυάζει έναν προεντοπιστή σφαλμάτων καλωδίων TDR 400 MHz με έναν προηγμένο ακουστικο-μαγνητικό συγχρονισμένο εντοπιστή και μια γεννήτρια παλμών υψηλής τάσης 2048J σε μια συντονισμένη πλατφόρμα πεδίου. Σχεδιασμένο για συνεργεία συντήρησης κοινής ωφέλειας, ηλεκτρολόγους εργολάβους και ομάδες βιομηχανικών υπηρεσιών, καλύπτει την πλήρη ροή εργασιών εντοπισμού σφαλμάτων — από τη δοκιμή μόνωσης και τον προεντοπισμό έως τον ακριβή εντοπισμό και την επαλήθευση μετά την επισκευή — παρέχοντας ανάλυση προεντοπισμού 0,07 μ. και ακρίβεια τελικού εντοπισμού ≤0,1 μ. σε μήκη καλωδίων 120 χλμ. και άνω.

Διαμόρφωση Συστήματος

Όνομα προϊόντος	Μοντέλο	Ποσότητα	Βασική Δυνατότητα
Προεντοπιστής Σφαλμάτων Καλωδίων	XHHV535-4TSB Ενσωματωμένο	1	TDR 400 MHz + ελεγκτής οθόνης αφής, εμβέλεια ≥120 χλμ., ενσωματωμένη μπαταρία Li-ion 10,4 Ah
Γεννήτρια Παλμών Υψηλής Τάσης	XHHV535-4TSB	1	0–32 kV 3 ταχύτητες, ενέργεια υπέρτασης 2048 J, αυτόματη/χειροκίνητη υπέρταση, ≤120 kg
Εντοπιστής Σφαλμάτων Καλωδίων	XHDD503E	1	Ακουστικο-μαγνητικός συγχρονισμός, ακρίβεια ≤0,1 μ., κέρδος 16 επιπέδων, με βαθμολογία IP

Στοιχεία Συστήματος

1. XHHV535-4TSB — Προεντοπιστής Σφαλμάτων Καλωδίων + Γεννήτρια Υψηλής Τάσης

Ενσωματωμένος Ελεγκτής TDR & Πηγή Ενέργειας Υπέρτασης 2048J

Η κεντρική μονάδα ελέγχου ενσωματώνει έναν προεντοπιστή σφαλμάτων καλωδίων TDR 400 MHz με μια ενσωματωμένη γεννήτρια παλμών υψηλής τάσης 3 ταχυτήτων σε μία φορητή συσκευή. Ο προεντοπιστής διαθέτει διεπαφή οθόνης αφής, κεντρικό έλεγχο μικροελεγκτή μονού τσιπ και ενσωματωμένη μπαταρία λιθίου 10,4 Ah που παρέχει 5 ώρες λειτουργίας πεδίου. Ένα ανεξάρτητο απομονωμένο σύστημα τροφοδοσίας αποτρέπει παρεμβολές κατά τη διάρκεια της εκφόρτισης παλμών. Η ενσωματωμένη γεννήτρια παλμών υψηλής τάσης παρέχει 0–2048 J σε τρία επιλέξιμα επίπεδα τάσης (8 kV / 16 kV / 32 kV) με αυτόματο κύκλο υπέρτασης 4 δευτερολέπτων και χειροκίνητη παράκαμψη. Κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος, διαρροής υψηλής αντίστασης και υπερπήδησης σε όλους τους τύπους καλωδίων έως 35 kV.

Συχνότητα Δειγματοληψίας: 1 MHz – 400 MHz
Εύρος Εμβέλειας: ≥120 χλμ. (10 επιλέξιμες εμβέλειες)
Ελάχιστη Ανάλυση: 0,07 μ. | Τυφλή Ζώνη: ≤10 μ.
Τάση Υπέρτασης: 0–8 kV / 0–16 kV / 0–32 kV (3 ταχύτητες)
Ενέργεια Εκφόρτισης: 2048 J | Ισχύς Υπέρτασης: 2 KVA
Μπαταρία: 10,4 Ah Li-ion, ~2 ώρες φόρτιση, 5 ώρες λειτουργία
Βάρος: ≤120 kg | Θερμοκρασία: -20°C – +50°C

2. XHDD503E — Εντοπιστής Σφαλμάτων Καλωδίων

Ακουστικο-Μαγνητικός Συγχρονισμός — Ακρίβεια ≤0,1 μ.

Επαγγελματικός ψηφιακός εντοπιστής που χρησιμοποιεί ακουστικο-μαγνητικό συγχρονισμό για ακριβή εντοπισμό σφαλμάτων. Όταν η γεννήτρια παλμών υψηλής τάσης εφαρμόζει παλμούς υπέρτασης, το σημείο σφάλματος παράγει κύματα δόνησης, ηχητικά κύματα και ηλεκτρομαγνητικά κύματα μέσω εκφόρτισης υπερπήδησης. Ο ειδικός αισθητήρας καταγράφει αυτά τα σήματα και η κεντρική μονάδα επεξεργάζεται έξυπνα και εμφανίζει τη διαφορά χρόνου ακουστικο-μαγνητικής σύγχρονης λήψης σε πραγματικό χρόνο. Διαθέτοντας τέσσερις επιλέξιμες λειτουργίες φίλτρου (όλα-περάσματος, χαμηλοπερατό, υψηλοπερατό, ζωνοπερατό) και κέρδος εξόδου 16 επιπέδων (0–112 dB), προσαρμόζεται σε διάφορα περιβάλλοντα πεδίου. Ο χειριστής εντοπίζει την ακριβή θέση του σφάλματος — ≤0,1 μ. ακριβώς πάνω από το καλώδιο — μέσω σαφούς οπτικής και ηχητικής καθοδήγησης.

Ακρίβεια Εντοπισμού: ≤0,1 μ. | Βήμα Τάσης: ≤0,5 μ. | Διαδρομή: ≤0,5 μ.
Λειτουργίες Φίλτρου: Όλα-περάσματος (100–1600 Hz), Χαμηλοπερατό (100–300 Hz), Υψηλοπερατό (160–1600 Hz), Ζωνοπερατό (200–600 Hz)
Κέρδος Εξόδου: 16 επίπεδα (0–112 dB) | Αντίσταση: 350 Ω
Ρύθμιση Καναλιού: 8 επίπεδα για ήχο, μαγνητικό και τάση αντίστοιχα
Μπαταρία: 4×18650 λιθίου, >8 ώρες αναμονής
Διαστάσεις: 428Μ×350Π×230Υ χλστ. | Βάρος: 7 kg
Θερμοκρασία: -25°C – +65°C | Υγρασία: ≤90%

Πλήρεις Προδιαγραφές Συστήματος

Παράμετρος	Προδιαγραφή
Μοντέλο Συστήματος	XHHV535-4TSB + XHDD503E
Συχνότητα Δειγματοληψίας TDR	1 MHz – 400 MHz
Εύρος Προεντοπισμού	≥120 χλμ.
Ανάλυση Προεντοπισμού	0,07 μ. (τυφλή ζώνη ≤10 μ.)
Σφάλμα Μέτρησης	≤±(0,5%×L+1 μ.)
Ακρίβεια Εντοπισμού	≤0,1 μ.
Τάση Υπέρτασης	0–8 kV / 0–16 kV / 0–32 kV (3 ταχύτητες)
Ενέργεια Εκφόρτισης	2.048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Τάση Καλωδίου Στόχου	Καλώδια ισχύος 35 kV και κάτω
Μάρκα	XZH TEST
Προέλευση	Κίνα
Πιστοποίηση	CE, ISO

Πλήρης Ροή Εργασιών Εντοπισμού Σφαλμάτων

Δοκιμή Μόνωσης Καλωδίου & Χαρακτηρισμός ΣφάλματοςΠραγματοποιήστε αρχική μέτρηση αντίστασης μόνωσης για να επιβεβαιώσετε την παρουσία σφάλματος και να χαρακτηρίσετε τον τύπο του σφάλματος — χαμηλής αντίστασης, υψηλής αντίστασης, βραχυκύκλωμα, ανοιχτό κύκλωμα ή υπερπήδηση.
Προεντοπισμός Σφάλματος (TDR XHHV535-4TSB)Συνδέστε τον ενσωματωμένο προεντοπιστή TDR και επιλέξτε τη βέλτιστη μέθοδο δοκιμής με βάση τα χαρακτηριστικά του σφάλματος. Χρησιμοποιήστε παλμό LV για σφάλματα χαμηλής αντίστασης/ανοιχτού κυκλώματος ή υπερπήδηση υψηλής τάσης για σφάλματα υψηλής αντίστασης. Η αυτόματη καταγραφή κυματομορφής εντοπίζει την απόσταση του σφάλματος μέσα σε δευτερόλεπτα σε όλο το εύρος ≥120 χλμ.
Δημιουργία Παλμών Υπέρτασης (Μονάδα Υψηλής Τάσης XHHV535-4TSB)Εφαρμόστε περιοδικούς παλμούς υψηλής τάσης στο επιλεγμένο επίπεδο τάσης για να δημιουργήσετε εκφόρτιση υπερπήδησης στο σημείο σφάλματος. Ο αυτόματος κύκλος 4 δευτερολέπτων διασφαλίζει σταθερή ακουστική και ηλεκτρομαγνητική παραγωγή σήματος για τον εντοπιστή.
Ανίχνευση & Σήμανση Διαδρομής ΚαλωδίουΑνιχνεύστε τη διαδρομή του καλωδίου στην επιφάνεια του εδάφους χρησιμοποιώντας ανίχνευση ηλεκτρομαγνητικού σήματος και σημειώστε τη διαδρομή για να καθοδηγήσετε τη φάση εντοπισμού. Μετρήστε το βάθος ταφής σε βασικά σημεία για τον σχεδιασμό εκσκαφής.
Ακριβής Εντοπισμός (XHDD503E)Περπατήστε τη σημειωμένη διαδρομή του καλωδίου με τον ακουστικο-μαγνητικό εντοπιστή. Παρακολουθήστε 4 ταυτόχρονες οθόνες διαφοράς χρόνου — το σημείο όπου η ακουστικο-μαγνητική καθυστέρηση χρόνου πλησιάζει το μηδέν βρίσκεται ακριβώς πάνω από το σφάλμα, εντός ≤0,1 μ.
Επισκευή & Επαλήθευση ΚαλωδίουΕκσκάψτε ακριβώς στο σημειωμένο σημείο, επισκευάστε το καλώδιο και επαληθεύστε την αποκατάσταση της υπηρεσίας με μια τελική δοκιμή μόνωσης για να επιβεβαιώσετε την επιχειρησιακή ακεραιότητα.

Συχνές Ερωτήσεις

Ε1: Τι τύπους καλωδίων και επίπεδα τάσης μπορεί να δοκιμάσει αυτό το σύστημα;

Το σύστημα XHHV535-4TSB είναι σχεδιασμένο για καλώδια ισχύος ονομαστικής τάσης 35 kV και κάτω. Χειρίζεται όλους τους κοινούς τύπους μόνωσης, συμπεριλαμβανομένων των XLPE, PILC και EPR. Η τάση υπέρτασης 3 ταχυτήτων (8/16/32 kV) επιτρέπει στους χειριστές να αντιστοιχίσουν την ενέργεια παλμών με την κατηγορία τάσης του καλωδίου — χαμηλότερη τάση για καλώδια διανομής, μέγιστη έξοδος για γραμμές μεταφοράς 35 kV — αποτρέποντας την καταπόνηση της μόνωσης, διασφαλίζοντας παράλληλα αξιόπιστη προετοιμασία σφαλμάτων.

Ε2: Πώς επιτυγχάνει το XHDD503E ακρίβεια εντοπισμού ≤0,1 μ.;

Το XHDD503E χρησιμοποιεί ακουστικο-μαγνητικό συγχρονισμό — όταν η γεννήτρια υπέρτασης υψηλής τάσης προκαλεί υπερπήδηση στο σημείο σφάλματος, ακουστικά (δόνηση/ήχος) και ηλεκτρομαγνητικά κύματα διαδίδονται προς τα έξω με διαφορετικές ταχύτητες. Ο αισθητήρας εδάφους του εντοπιστή καταγράφει και τα δύο σήματα ταυτόχρονα. Η κεντρική μονάδα επεξεργάζεται τα δεδομένα διαφοράς χρόνου και εμφανίζει 4 αναγνώσεις σε πραγματικό χρόνο. Καθώς ο χειριστής πλησιάζει ακριβώς πάνω από το σφάλμα, η διαφορά χρόνου πλησιάζει το μηδέν. Σε συνδυασμό με κέρδος 16 επιπέδων (0–112 dB) και 4 επιλέξιμες λειτουργίες φίλτρου, αυτή η μέθοδος επιτυγχάνει ακρίβεια ≤0,1 μ. ακόμη και σε θορυβώδη περιβάλλοντα.

Ε3: Είναι αυτό το σύστημα πραγματικά φορητό για χρήση πεδίου;

Ναι. Η ενσωματωμένη μονάδα XHHV535-4TSB ζυγίζει ≤120 kg με συμπαγή μορφή, καθιστώντας την μεταφερόμενη με ελαφρύ φορτηγό ή βαν για κινητά συνεργεία πεδίου. Ο προεντοπιστής λειτουργεί με ενσωματωμένη μπαταρία λιθίου 10,4 Ah (5 ώρες λειτουργίας), οπότε η δοκιμή καλωδίων μπορεί να ξεκινήσει αμέσως κατά την άφιξη χωρίς να απαιτείται τροφοδοσία δικτύου. Ο εντοπιστής XHDD503E ζυγίζει μόνο 7 kg με μπαταρίες λιθίου 4×18650 (>8 ώρες αναμονής), επιτρέποντας εκτεταμένη εργασία επιθεώρησης εδάφους. Το πλήρες σύστημα μπορεί να στηθεί και να τεθεί σε λειτουργία μέσα σε λίγα λεπτά από ένα μικρό συνεργείο.

Ε4: Τι εκπαίδευση και υποστήριξη μετά την πώληση παρέχονται;

Η XZH TEST παρέχει ολοκληρωμένα εγχειρίδια χρήσης στα Αγγλικά με κάθε σύστημα. Η εγκατάσταση και η εκπαίδευση χειριστών στο χώρο μπορούν να κανονιστούν κατόπιν αιτήματος. Περιλαμβάνεται απομακρυσμένη τεχνική υποστήριξη μέσω email, βιντεοκλήσης και τηλεφώνου. Η ομάδα μηχανικών μας είναι διαθέσιμη για να βοηθήσει με καθοδήγηση ειδικών εφαρμογών, ερμηνεία κυματομορφών και αντιμετώπιση προβλημάτων για τη μεγιστοποίηση της απόδοσης της επένδυσής σας.

Ε5: Ποιοι είναι οι όροι παράδοσης, συσκευασίας και αγοράς;

Ο τυπικός χρόνος παράδοσης είναι 5–8 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας. Κάθε στοιχείο του συστήματος συσκευάζεται σε ενισχυμένες ξύλινες θήκες εξαγωγικής ποιότητας με εσωτερική επένδυση αφρού για ασφαλή διεθνή αποστολή. Η ελάχιστη ποσότητα παραγγελίας είναι 1 σετ, με όρους πληρωμής T/T. Η ετήσια ικανότητα προμήθειας είναι 2.000 σετ, διασφαλίζοντας τη διαθεσιμότητα για μεμονωμένες αγορές και προγράμματα μαζικών προμηθειών.

Συσκευασία & Παράδοση

Στοιχείο	Λεπτομέρεια
Συσκευασία	Ενισχυμένες ξύλινες θήκες με εσωτερική επένδυση αφρού
Χρόνος Παράδοσης	5 – 8 εργάσιμες ημέρες
Ικανότητα Προμήθειας	2.000 σετ ετησίως
Ελάχιστη Ποσότητα Παραγγελίας	1 σετ
Όροι Πληρωμής	T/T
