Ο στόχος της εφαρμογής:Ειδικά σχεδιασμένο για τους μηχανικούς προστασίας μετασχηματιστών και τις ομάδες αξιοπιστίας δικτύου που διαχειρίζονται την έναρξη λειτουργίας υποσταθμού και την επαναφόρτιση μετά τη συντήρηση.Σε αντίθεση με τον εξοπλισμό δοκιμών γενικής χρήσης, το XHXC105 επικεντρώνεται στην πρόληψη συμπαθητικής κατάρρευσης κατάρρευσης, δυσλειτουργία αναμεταδότη προστασίας,και διαταραχές τάσης δικτύου που προκαλούνται από υπολειμματικό μαγνητισμό πυρήνα .
️ Κίνδυνοι υπολειμματικού μαγνητισμού μετά την εξέταση συνεχούς ρεύματος:Χωρίς ορθή απομακρύνση πριν από την επανένταξη, ο υπολειπόμενος μαγνητισμός του πυρήνα μπορεί να προκαλέσει:(2) Συμπαθητική κίνηση των παρακείμενων μετασχηματιστών σε λειτουργία σε πολλαπλούς υποσταθμούς, προκαλώντας εκτεταμένες διακοπές, (3) ρεύματα έντασης που προκαλούν ζημιές σε μετασχηματιστές και διακόπτες, (4) αρμονική ρύπανση που υποβαθμίζει την ποιότητα της ηλεκτρικής ενέργειας του δικτύου,(5) Η κορεσμός της ΤΠ μειώνει την ακρίβεια της μέτρησης και την αξιοπιστία του ρελέ.

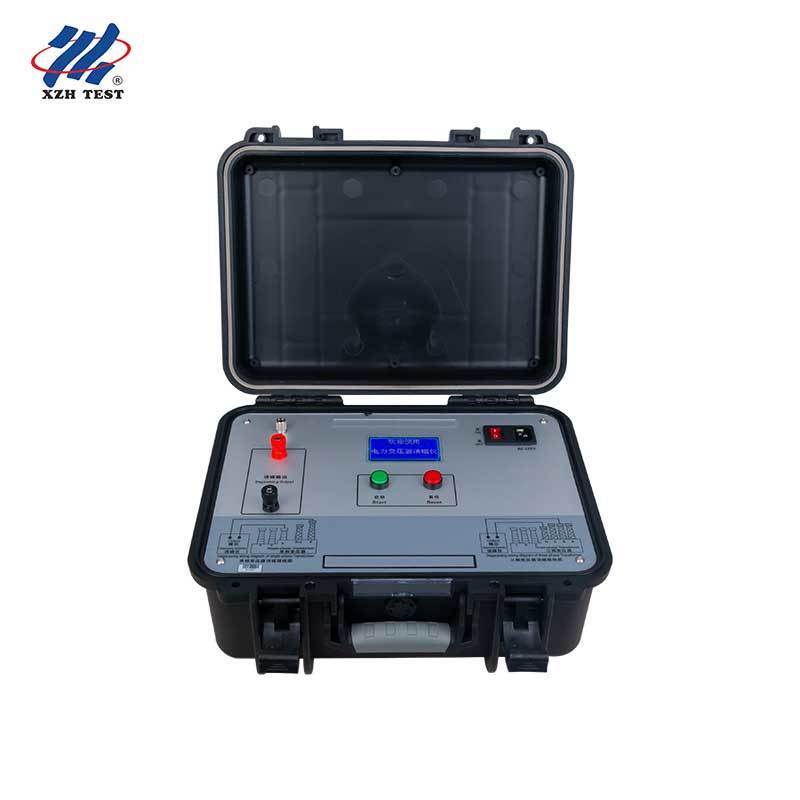

XHXC105 Φορητό όργανο αποκάλυψης μετασχηματιστή
Το όργανο εξάντλησης του μετασχηματιστή XHXC105 είναι μια ειδική συσκευή που έχει σχεδιαστεί για την εξάλειψη των κινδύνων υπολειμματικού μαγνητισμού που παραμένουν στους πυρήνες μετασχηματιστή μετά από δοκιμές αντίστασης συνεχούς ρεύματος,μετρήσεις αναλογίας τάσηςΗ διαμόρφωση του ηλεκτρικού ρεύματος είναι σημαντική για την προστασία των μετασχηματιστών ισχύος από την ένταση και την επίπτωση του ρεύματος.αξιόπιστη θέση σε λειτουργία μετασχηματιστών σε 35 kV και άνω ̇ μονάδες ιδιαίτερα μεγάλης χωρητικότητας σε επίπεδα τάσης άνω των 330 kV.

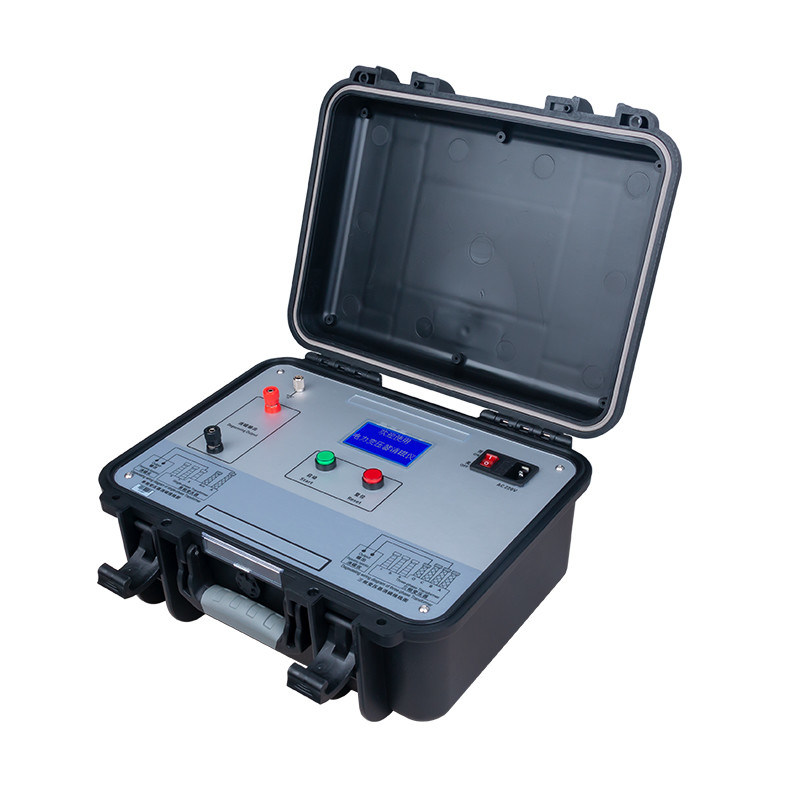

Χτισμένο με πατενταρισμένη τεχνολογία εξασθένισης μετατροπής συχνοτήτων συνεχούς ρεύματος, το XHXC105 εισάγει μια αυτόματη λειτουργία αποτύπωσης παράλληλα με την χειροκίνητη λειτουργία, εξαλείφοντας την επαναλαμβανόμενη παρέμβαση του χρήστη.Η διευρυμένη μονάδα LCD εμφανίζει πλουσιότερες λειτουργικές πληροφορίες, συμπεριλαμβανομένου του ρεύματος αποκαύσης σε πραγματικό χρόνοΜια εκλεπτυσμένη διεπαφή δύο κουμπιών κόκκινο για επιλογή και επαναφορά, πράσινο για επιβεβαίωση και εκκίνηση απλουστεύει τη λειτουργία στο πεδίο.Ο χρόνος κύκλου απομακρύνσεως έχει μειωθεί από 30 λεπτά σε λιγότερο από 4 λεπτά, με αποτελεσματικότητα μίας διέλευσης άνω του 90%.
Βασικά χαρακτηριστικά
Διπλώματα ευρεσιτεχνίας για την εξασθένιση μετατροπής συχνότητας συνεχούς ρεύματος:Η ιδιόκτητη τεχνολογία μειώνει προοδευτικά το εύρος του ρεύματος ενώ εναλλάσσει την πολικότητα.σταδιακή συρρίκνωση του βρόχου υστερέσης και εξουδετέρωση των υπολειπόμενων μαγνητικών πόλων για πλήρη απομαγνητισμό.
Β-Φάση Μόνο Τρι-Φάση Αποκατάσταση:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Λειτουργία διπλής λειτουργίας:Η αυτόματη λειτουργία εφαρμόζει διαδοχικά τα επίπεδα ρεύματος 5A, 1A, 200mA και 5mA με μηδενική παρέμβαση του χρήστη.Η χειροκίνητη λειτουργία παρέχει μεμονωμένη επιλογή του επιπέδου ρεύματος για στοχευμένη απομαγνητοποίηση με βάση τη σοβαρότητα του υπολειμματικού μαγνητισμού.
16-bit AD Data Acquisition (Αύξηση δεδομένων AD σε 16-bit):Η μετατροπή αναλογικής σε ψηφιακή υψηλής ανάλυσης με αυτόματη κρίση σταθεροποίησης ρεύματος εξασφαλίζει ακριβή έλεγχο ρεύματος αποτύπωσης και επαναληπτά αποτελέσματα σε διάφορες συνθήκες πεδίου.
Υπο-4 λεπτά χρόνος κύκλου:Η αποσυμπίεση με ένα πέρασμα ολοκληρώνεται σε λιγότερο από 4 λεπτά (χειροκίνητο) ή 9 λεπτά (αυτόματος πλήρης κύκλος) μια δραματική βελτίωση από τους κύκλους 30 λεπτών των οργάνων προηγούμενης γενιάς,η δυνατότητα αποτελεσματικών προγραμμάτων θέσης σε λειτουργία πολυμετασχηματιστών.

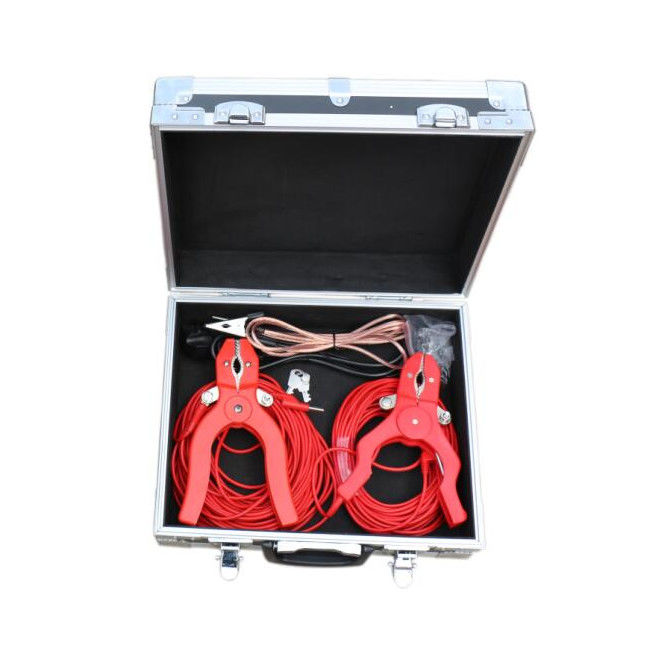

Συμφωνία καλωδίου δοκιμής αντίστασης συνεχούς ρεύματος:Επαναχρησιμοποιεί απευθείας τα ρεύματα που προέρχονται από δοκιμές αντίστασης συσπειρώματος συνεχούς ρεύματος, εξορθολογίζοντας τη μετάβαση από τις διαγνωστικές δοκιμές στην αποκαύση χωρίς αλλαγές καλωδίων.
Σχεδιασμός συμπαγούς πεδίου:Με βάρος μόλις 5 kg (χωρίς δοκιμαστικά καλώδια), το XHXC105 είναι ειδικά κατασκευασμένο για κινητή ανάπτυξη σε διάφορες υποστασίες με ελάχιστη προσπάθεια εγκατάστασης.
Τεχνικές προδιαγραφές
| ρεύμα απομακρύνσεως |
5A, 1A, 200mA, 5mA (προσαρμόσιμο) |
| Τρόπος αποκάλυψης |
Εγχειρίδιο / αυτόματο |
| Χρόνος Αποκατάστασης |
Εγχειρίδιο: 3 λεπτά ανά κύκλο. Αυτόματο: 9 λεπτά ανά κύκλο. |
| Απολογισμός της αποτελεσματικότητας |
> 90% ανά ενιαίο πέρασμα |
| Απολογισμός της Προόδου |
0·100% προβολή σε πραγματικό χρόνο |
| Εργασιακή τροφοδοσία |
Εναλλακτικός ρεύμα 220V±10%, 50Hz±1Hz |
| Διορισμός ασφάλειας |
8A (AC 220V) |
| Θερμοκρασία περιβάλλοντος |
-25°C ̇ 50°C |
| Η υγρασία του περιβάλλοντος |
≤ 90% |
| Βάρος |
5 kg (εκτός από τις δοκιμαστικές μολύβδεις) |
| Εμφάνιση |
LCD με ρεύμα, λειτουργία και πρόοδο σε πραγματικό χρόνο |
| Εφαρμόσιμοι μετασχηματιστές |
35 kV και άνω, βελτιστοποιημένο για μονάδες μεγάλης χωρητικότητας 330 kV+ |
Αρχή λειτουργίας
Το όργανο χρησιμοποιεί αμβλυντική μετατροπή συχνότητας συνεχούς ρεύματος: (1) εφαρμόζεται ρεύμα αποτύπωσης συνεχούς ρεύματος, (2) το εύρος του ρεύματος μειώνεται περιοδικά, (3) η πολικότητα του ρεύματος εναλλάσσεται περιοδικά,(4) Ο κύκλος υστερέσης στενεύει προοδευτικά και οι μαγνητικοί πόλοι αλληλοακυρώνονται για να επιτευχθεί πλήρης απομαγνητισμός.
Οδηγός σύνδεσης
| Μετασχηματιστής μονής φάσης |
Σύνδεση με τα τερματικά Α και Χ |
| Τριφασικός μετασχηματιστής |
Σύνδεση με θήκη Β-φάσης και ουδέτερη (O) μόνο όλα τα τρία στάδια αποξείδωσης ταυτόχρονα |
| Αποπροσαρμογή της παραγωγής |
Μη πόλωση· τα τερματικά εξόδου δεν έχουν θετική/αρνητική διάκριση |
Σημαντικές σημειώσεις ασφαλείας
Διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ελέγξτε την ορθή καλωδίωση πριν από τη λειτουργία.
Βεβαιωθείτε ότι το επίγειο τερματικό είναι αξιόπιστα συνδεδεμένο πριν ενεργοποιηθεί.
Κατά τη διάρκεια της διαδικασίας αποβρύθμισης, δεν πρέπει να αφαιρούνται οι σφραγίδες δοκιμής.
Σε οποιαδήποτε ασυνήθιστη κατάσταση, πατήστε το κόκκινο κουμπί ΕΠΙΚΑΝΤΗΣΗ ή κλείστε αμέσως τον διακόπτη ρεύματος.
Πρόκειται για ένα ηλεκτρονικό όργανο υψηλής τάσης ακριβείας που δεν πρέπει να αποσυναρμολογείται από μη επαγγελματίες· χειρίζεται με προσοχή κατά τη μεταφορά.
Συχνές Ερωτήσεις
Ε: Γιατί είναι απαραίτητο να απομακρύνεται ο αέρας πριν από την επαναφόρτιση ενός μετασχηματιστή μετά από δοκιμές συνεχούς ρεύματος;
Η δοκιμή αντίστασης συνεχούς ρεύματος αφήνει υπολειμματικό μαγνητισμό στον πυρήνα του μετασχηματιστή.που παράγουν μαζικά ρεύματα εισροής με έντονη διέγερση που περιέχουν υψηλή αρμονική περιεκτικότηταΑυτό μπορεί να προκαλέσει: δυσλειτουργία του διαδίκτυου προστασίας που οδηγεί σε αποτυχημένη θέση σε λειτουργία, συμπαθητική εισβολή σε γειτονικούς μετασχηματιστές που προκαλούν καταρράκτες διαδρομές σε πολλαπλούς υποσταθμούς,φυσική βλάβη των περιτυλίξεων μετασχηματιστών και διακόπτες από υπερβολικές ηλεκτρομαγνητικές δυνάμειςΤο XHXC105 εξαλείφει αυτόν τον κίνδυνο με τη συστηματική αφαίρεση του υπολειμματικού μαγνητισμού πριν από την επαναφόρτιση.
Ε2: Πώς λειτουργεί η αποβράδυνση μόνος φάσης Β για τριστάγονους μετασχηματιστές;
Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία εξασθένισης μετατροπής συχνότητας συνεχούς ρεύματος του XHXC105 επιτρέπει την πλήρη τρισδιάστατη απομαγνητιστοποίηση μέσω μιας ενιαίας σύνδεσης με το β-φάση και το ουδέτερο (O).Η μαγνητική σύνδεση κυκλώματος μέσα στον πυρήνα του μετασχηματιστή εξαπλώνει το αποτέλεσμα αποβράδυνσης και στις τρεις φάσεις ταυτόχρονα, εξαλείφοντας την ανάγκη για μεμονωμένες συνδέσεις φάσης Α, Β και Γ.Αυτό μειώνει το χρόνο εγκατάστασης πεδίου κατά περίπου 70% και ελαχιστοποιεί τον κίνδυνο σφαλμάτων καλωδίωσης κατά τη διάρκεια των εκστρατειών έναρξης λειτουργίας πολλών μετασχηματιστών.
Ε3: Πότε πρέπει να χρησιμοποιήσω αυτόματη λειτουργία έναντι χειροκίνητης λειτουργίας;
Συνιστάται η αυτόματη λειτουργία για την τυπική απομαγνητοποίηση μετά τη δοκιμή συνεχούς ρεύματος, όταν το επίπεδο υπολειμματικού μαγνητισμού είναι άγνωστο.Εφαρμόζεται διαδοχικά 5A → 1A → 200mA → 5mA επίπεδα ρεύματος για περίπου 9 λεπτάΗ χειροκίνητη λειτουργία είναι κατάλληλη όταν γνωρίζετε το συγκεκριμένο επίπεδο ρεύματος που απαιτείται, για παράδειγμα,μετά από μερικό κύκλο απομαγνητισμού ή όταν στοχεύονται μετασχηματιστές με γνωστό χαμηλό υπολειμματικό μαγνητισμόΗ χειροκίνητη λειτουργία ολοκληρώνεται σε περίπου 3 λεπτά ανά επιλεγμένο επίπεδο ρεύματος και επιτρέπει την στοχευμένη επανεφαρμογή σε υψηλότερα επίπεδα εάν απαιτείται.
Ε4: Ποιες είναι οι απαιτήσεις τροφοδοσίας και τι γίνεται εάν το όργανο δεν ενεργοποιηθεί;
Το XHXC105 απαιτεί AC 220V±10%, 50Hz±1Hz. Η ασφάλεια 8A στην πρίζα του πίσω πίνακα παρέχει πρωταρχική προστασία από υπερστροφή. Εάν το όργανο δεν ενεργοποιηθεί: (α) ελέγξτε αν η ασφάλεια 8A έχει εκραγεί.β) να επαληθεύεται ότι η τάση τροφοδοσίας δεν υπερβαίνει το 220V±10%Εάν χρησιμοποιείτε γεννήτρια, επιβεβαιώστε ότι η μορφή κύματος εξόδου είναι ένα κύμα sinus των 50Hz και ότι μια φάση είναι γείωση ως ουδέτερη. Αυτό είναι το πιο κοινό πρόβλημα ισχύος πεδίου.Ένας μετασχηματιστής απομόνωσης μπορεί επίσης να συνδεθεί σε σειρά για την επίλυση προβλημάτων συμβατότητας μορφής κύματος γεννήτριας.
Ε5: Πώς ενσωματώνεται αυτό το όργανο με τις υφιστάμενες ροές εργασίας δοκιμών αντίστασης συνεχούς ρεύματος;
Το XHXC105 έχει σχεδιαστεί για να ακολουθεί απρόσκοπτα τις δοκιμές αντοχής συρρίκνωσης συνεχούς ρεύματος.Τα ίδια καλώδια ρεύματος που χρησιμοποιούνται για τη μέτρηση της αντίστασης συνεχούς ρεύματος μπορούν να συνδεθούν απευθείας στα τερματικά εξόδου αποκαύσης χωρίς αλλαγές καλωδίωνΜετά την ολοκλήρωση των δοκιμών αντίστασης συνεχούς ρεύματος σε όλες τις επικάλυψεις,απλά μεταφέρετε τις συνδέσεις δοκιμής μολύβδου από τον δοκιμαστή αντίστασης στο XHXC105, επιλέξτε τον κατάλληλο τρόπο αποκαύσης και ξεκινήστε τον κύκλο.Ολόκληρη η ροή εργασίας από την τελική μέτρηση της αντίστασης μέχρι την ολοκλήρωση της αποστράγγισης διαρκεί συνήθως λιγότερο από 15 λεπτά ανά μετασχηματιστή για μια τυποποιημένη μονάδα τριών καμπίνων.
