XHLJ504 Πολυλειτουργικός εντοπιστής πορείας καλωδίου

Name: XHLJ504 Πολυλειτουργικός εντοπιστής πορείας καλωδίου
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504
Price: 1,662.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an, Shaanxi, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE ISO
Model Number:	XHLJ504

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an, Shaanxi, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE ISO

Model Number:

XHLJ504

Επισημαίνω:

High Light

Επισημαίνω:

Δείκτης σφάλματος καλωδίου

Χορηγείται για την παρακολούθηση της πορείας καλωδίου XHLJ504.

Πολυλειτουργικός εντοπιστής πορείας καλωδίων

Trading Information

Minimum Order Quantity:

1unit

Συσκευασία λεπτομέρειες:

Ξύλινη συσκευασία

Payment Terms:

T/T

Supply Ability:

500 units per month

Περιγραφή προϊόντων

Αρχή λειτουργίας

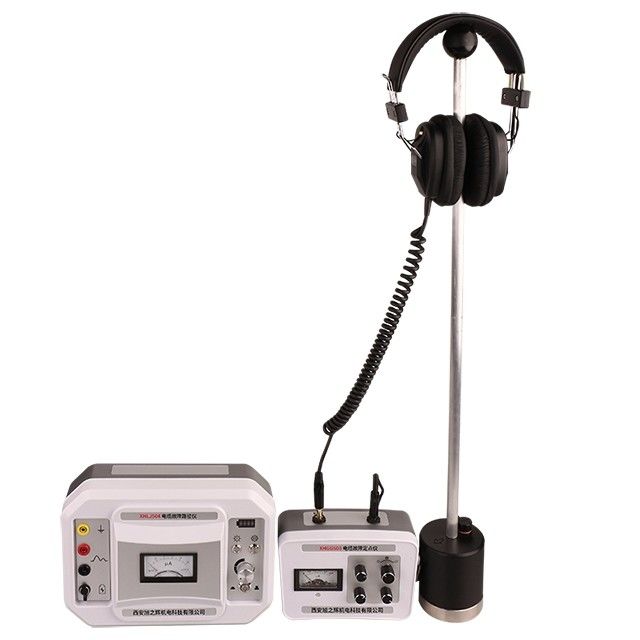

Ο εντοπιστής καλωδίων XHLJ504 αποτελείται από έναν γεννήτρια σήματος υψηλής ισχύος (πομπό) και έναν δέκτη που απαιτούνται για την ανίχνευση θαμμένων καλωδίων.
Η βασική αρχή του μετρητή διαδρομής καλωδίου είναι η χρήση μιας γεννήτριας σήματος διαδρομής (δηλαδή, της κεντρικής μονάδας εκπομπής σήματος του μετρητή διαδρομής) για την εισαγωγή ενός παλμικού σήματος διαδρομής στο καλώδιο υπό δοκιμή, δημιουργώντας έτσι ηλεκτρομαγνητικά κύματα, και στη συνέχεια τη λήψη τους με έναν ανιχνευτή, και ο δέκτης ενισχύει το ληφθέν σήμα. Μετά την επεξεργασία, η έξοδος αποστέλλεται στα ακουστικά και στον αναλογικό μετρητή.
Αυτός ο ανιχνευτής διαδρομής καλωδίου κρίνει την θαμμένη διαδρομή και το βάθος του καλωδίου σύμφωνα με τις κορυφές ήχου, τις κοιλάδες ήχου και τον βαθμό εκτροπής του αναλογικού μετρητή στα ακουστικά.
XHLJ504 Πολυλειτουργικός εντοπιστής πορείας καλωδίου 0

Πολλαπλές λειτουργίες

Ο δέκτης διαδρομής καλωδίου χρησιμοποιείται σε συνδυασμό με ανιχνευτές και ακουστικά κ.λπ., και μπορεί να χρησιμοποιηθεί ως εντοπιστής σφαλμάτων καλωδίου.

XHLJ504 Πολυλειτουργικός εντοπιστής πορείας καλωδίου 1

Τεχνικές παράμετροι

Πομπός

Σήμα εξόδου	15kHz διακοπτόμενο
Ισχύς εξόδου	100W
Ρεύμα εξόδου	0~2A
Τάση λειτουργίας	220V (1±10%) 50Hz (1±5%);

Δέκτης

Μεγέθυνση	500.000 φορές
Ακρίβεια ανίχνευσης	±0.2m
Αντίσταση εξόδου	350Ω
Τροφοδοτικό λειτουργίας	δύο τυπικές μπαταρίες 9V
Ρεύμα ηρεμίας	<10mA

Χαρακτηριστικά

1. Χρησιμοποιώντας την παραδοσιακή αρχή ηλεκτρομαγνητικής επαγωγής, ισχυρή ικανότητα κατά των παρεμβολών.

2. Με λειτουργίες προστασίας από υπερβολικό ρεύμα και βραχυκύκλωμα, είναι ασφαλές και αξιόπιστο.

3. Υψηλή ισχύς εξόδου, δεν περιορίζεται από το μήκος του καλωδίου, ακόμη και σε ανοιχτό κύκλωμα μπορεί να βρεθεί η διαδρομή.

4. Η έξοδος είναι ρυθμιζόμενη χωρίς βήματα, κατάλληλη για διάφορες θέσεις δοκιμών, με ισχυρή προσαρμοστικότητα.

5. Υπερβολικά ισχυρή μεγέθυνση, το βάθος ανίχνευσης είναι μεγαλύτερο από 10 μέτρα.

6. Σχεδιασμός εξαιρετικά χαμηλής κατανάλωσης ενέργειας, το ρεύμα ηρεμίας είναι μικρότερο από 10mA.

7. Ο σχεδιασμός του αναλογικού μετρητή, η ισχύς του σήματος και η τάση είναι σαφείς με μια ματιά.

8. Το μηδενικό επίπεδο μπορεί να ρυθμιστεί αυθαίρετα, το οποίο είναι κατάλληλο για όλα τα είδη ισχυρών και ασθενών σκηνών.

Λίστα συσκευασίας

Επιτόπια δοκιμή
