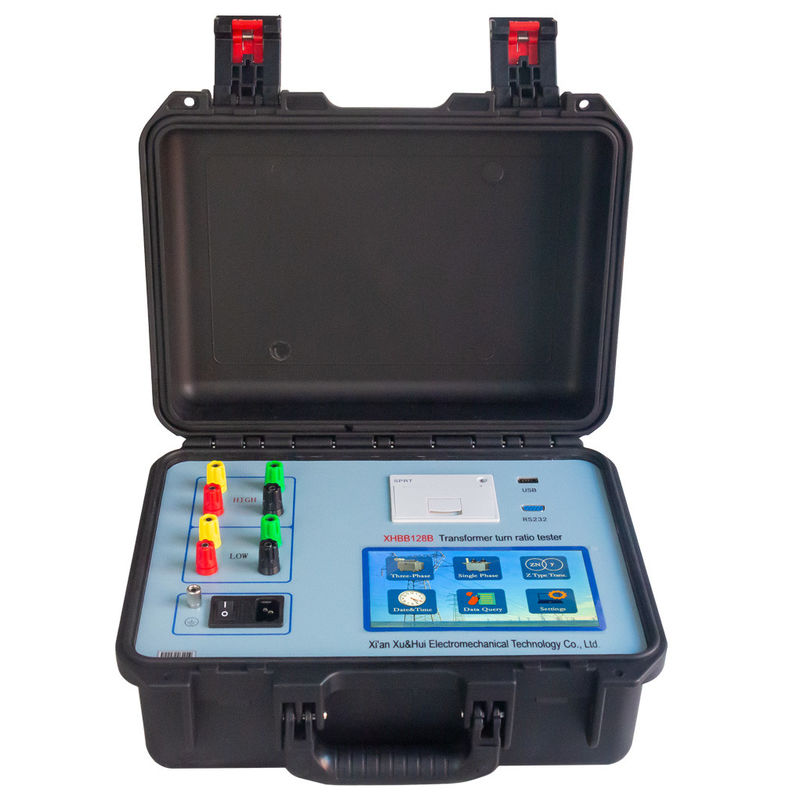

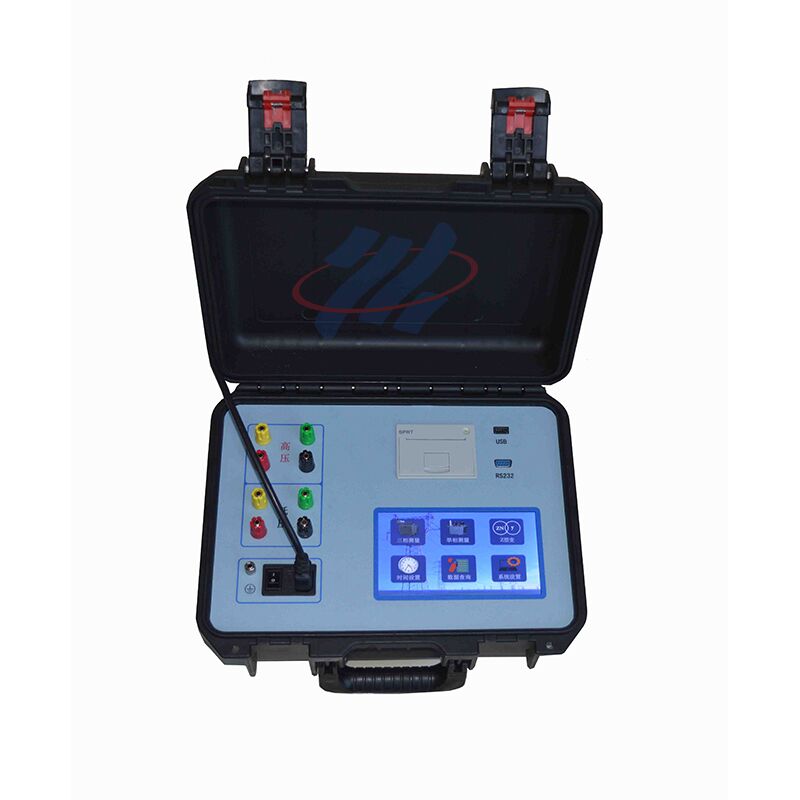

XHBB128ΒΔοκιμαστής αναλογίας περιστροφής μετασχηματιστή
Περιγραφή
Κατά τη διαδικασία παραγωγής ημιτελών και τελικών μετασχηματιστών ισχύος,πριν από τη θέση σε λειτουργία του νεοεγκατεστημένου μετασχηματιστή και σύμφωνα με τους κανονισμούς προληπτικής δοκιμής του Υπουργείου Ηλεκτρικής Ενέργειας, απαιτείται να δοκιμαστεί η αναλογία στροφών ή η αναλογία τάσης του μετασχηματιστή λειτουργίας, και η αναλογία στροφών του μετασχηματιστή μπορεί να ελεγχθεί.εάν ο μετασχηματιστής έχει βραχυκυκλώματα μεταξύ των στροφώνΗ ανάγνωση της παραδοσιακής γέφυρας αναλογίας δεν είναι διαισθητική και η μετατροπή μπορεί να πραγματοποιηθεί μόνο φάση προς φάση.Αυτό το δοκιμαστή αναλογία μετασχηματισμού ξεπερνά τις ελλείψεις της παραδοσιακής δοκιμής γέφυρα αναλογία μετασχηματισμούΗ λειτουργία του είναι εύκολη και διαισθητική. υιοθετεί τροφοδοσία ηλεκτρικής ενέργειας με μετατροπέα ακριβείας τριών φάσεων, η οποία έχει γρήγορη δοκιμή και υψηλή ακρίβεια.
Τεχνική παράμετρος
| Άρθρο |
Παράμετρος |
| Πεδίο δοκιμής |
0.9 ¢10000 |
| Ακριβότητα μέτρησης |
±0,1%+2 λέξεις (0,9-500)
±0,2%+2 λέξεις (501-2000)
±0,5%+2 λέξεις (2001-10000)
|
| Απόφαση |
0.0001 ελάχιστο |
| Τεχνική ένταση |
αυτομάτως προσαρμόζεται ανάλογα με το φορτίο |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος άνω των 50 kV
|
| Θερμοκρασία περιβάλλοντος |
-10°C-40°C |
| Σχετική υγρασία |
≤ 85%, χωρίς συμπύκνωση |
| Διάσταση |
360*290*170 ((mm) καλωδιακό κουτί: 360*290*170 ((mm) |
| Βάρος |
Διοικητής 5,9KG καλωδιακό κουτί: 5,65KG |
Χαρακτηριστικά
1Το όργανο χρησιμοποιεί μια τροφοδοσία ηλεκτρικής ενέργειας με τριστάγοντα μετατροπέα ακριβείας αντί μιας μονοσταθμικής τροφοδοσίας ηλεκτρικής ενέργειας ως τάση μέτρησης,που εξαλείφει την αρμονική επίδραση της τάσης του δικτύου κατά τη διάρκεια της μέτρησης και καθιστά την μέτρηση πιο ακριβήΌταν η ενεργειακή πηγή είναι μια γεννήτρια, δεν υπάρχει καμία επιρροή.
2Η χρήση τριστάσιας τάσης εξόδου βελτιώνει την ταχύτητα δοκιμής, μπορεί να μετρήσει τη γωνία μεταξύ των φάσεων και να προσδιορίσει αυτόματα την ομάδα καλωδίωσης του μετασχηματιστή 0-11.
3Είναι κατάλληλο για μια ευρεία ποικιλία μετασχηματιστών, ειδικά κατάλληλο για τη μέτρηση μετασχηματιστών τύπου Z, μετασχηματιστών ευθυγραμμιστών, μετασχηματιστών γείωσης, μετασχηματιστών ηλεκτρικών φούρνων,Μετασχηματιστές μετατόπισης φάσης, μετασχηματιστές ισορροπίας και άλλοι μετασχηματιστές, με τις πιο ολοκληρωμένες παραμέτρους μέτρησης.
4Χρησιμοποιώντας αυτοσχέδια πηγές ενέργειας με τριστάσιο μετατροπέα ακριβείας, με προστασία αντίστροφης σύνδεσης υψηλής και χαμηλής τάσης, προστασία βραχυκυκλώματος στροφής μετασχηματιστή, προστασία αποτυχίας διακόπτη,προστασία πλήρους μικροκυκλώματος εξόδου, και να αυξήσει τη σταθερότητα του οργάνου.
5Μετά την εισαγωγή των ονομαστικών παραμέτρων, μπορεί να μετρήσει αυτόματα την αναλογία του μετασχηματιστή, την τιμή σφάλματος και τη θέση της βρύσης του αλλαγέα βρύσης.η ακριβής θέση του μετατροπέα του μετασχηματιστή μπορεί επίσης να μετρηθεί με ακρίβειαΈνας διακόπτης που μπορεί να μετρήσει 99 θέσεις.
6Χρησιμοποιώντας 7 ιντσών υψηλής ευκρίνειας χρωματική οθόνη αφής LCD, μονωτική οθόνη, κάθε βήμα λειτουργίας έχει κινέζικες οδηγίες, δεν χρειάζονται εγχειρίδια,και η λειτουργία του οργάνου μπορεί να ολοκληρωθεί μόνο κοιτάζοντας τις εντολές LCD.
7Το όργανο δεν έχει μόνο έκδοση εκτύπωσης, διεπαφή δίσκου U, αλλά και διεπαφή RS232, η οποία είναι βολική για γραφεία χωρίς χαρτί.
8Υιοθετεί πολυλειτουργικό μηχανικό πλαστικό κουτί το οποίο είναι ανθεκτικό στο κρύο και τη θερμοκρασία, είναι σφραγισμένο και αδιάβροχο, και είναι αντι πτώση και αντι-τρόβλωση, το οποίο είναι βολικό για δοκιμή πεδίου.
Δοκιμή επί τόπου
