Επισκόπηση του προϊόντος

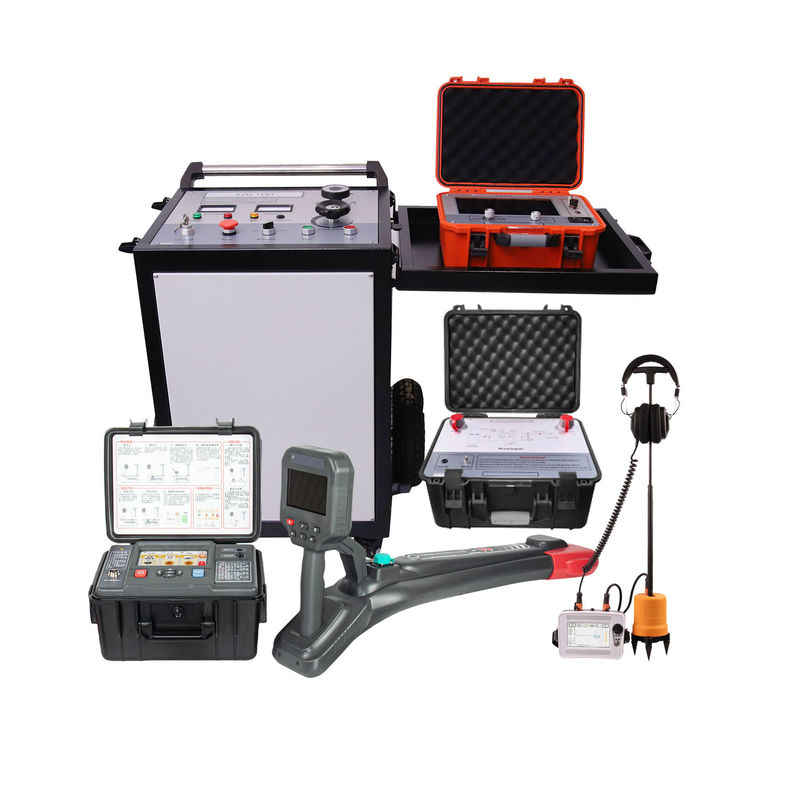

Η συσκευή δοκιμής σφαλμάτων φορητών καλωδίων XZH TEST είναι μια πλήρως ολοκληρωμένη, έτοιμη για το πεδίο διαγνωστική πλατφόρμα για υπόγεια δίκτυα καλωδίων ηλεκτρικής ενέργειας έως 35 kV.Αυτή η επαγγελματική λύση συνδυάζει έναν προεντοπιστή TDR 400 MHz (XHGG502A), ψηφιακός ακουστικομαγνητικός δείκτης (XHDD503C), γεννήτρια υπερτάσεων υψηλής τάσης (XHHV535-4TSS) που παράγει ενέργεια εκκένωσης 2048J,και ένας ολοκληρωμένος δοκιμαστής πορείας καλωδίων πολλαπλών συχνοτήτων σε συντονισμένη πλατφόρμα που καλύπτει κάθε φάση διαχείρισης σφαλμάτων καλωδίων ̇ από τις δοκιμές μόνωσης και την προεπιλογή της θέσης μέχρι την ανίχνευση της διαδρομήςΣχεδιασμένο για εργαζόμενους, εργολάβους ηλεκτρικής και βιομηχανικές ομάδες συντήρησης.παρέχει επαγγελματική ακρίβεια και αξιοπιστία σε απαιτητικές συνθήκες πεδίου.
Σύστημα Διαμόρφωσης
| Ονομασία του προϊόντος |
Σχήμα |
Βασική Ικανότητα |
| Γεννήτρια υψηλής τάσης |
XHHV535-4TS |
0·32 kV, ενέργεια εκφόρτισης 2048J, ισχύς DC/Μιαμελής/Κύκλου, ρεύμα καύσης 60mA |
| Τοποθετητής σφαλμάτων καλωδίων TDR |
XHGG502A |
Δοκιμαστική συχνότητα 1 ∆ 400 MHz, εύρος ≥ 120 km, παλμός LV + παλμός Impulse + πολλαπλός παλμός ARC |
| Δείκτης σφάλματος καλωδίου |
XHDD503C |
Ψηφιακό ακουστικό-μαγνητικό συγχρονισμό, ακρίβεια 0,1 m, IP65, TFT οθόνη 5 ιντσών |
| Πλήρης δοκιμαστής οδού καλωδίου |
507C |
Μεταδότης 4 συχνοτήτων (815Hz·83kHz), 10W, βάθος ανίχνευσης ≥10 m |
Συστατικά του συστήματος
1. XHHV535-4TS ∆ενεράτης υψηλής τάσης
2048J Ενέργεια εκκένωσης • Τρία εύρους τάσης • Αυτοματοποιημένη προστασία ασφαλείας
Η κεντρική γεννήτρια παλμών του συστήματος εντοπισμού σφάλματος, σχεδιασμένη για να δημιουργεί ελεγχόμενες υπερέμψεις υψηλής τάσης που προκαλούν φλας-όβερ στα σημεία σφάλματος του καλωδίου.Διαθέτει τρεις εύρους εναλλάξιμης τάσης (08 kV / 016 kV / 032 kV) με αντίστοιχους ενσωματωμένους πυκνωτές (64 μF / 16 μF / 4 μF) που παράγουν έως 2048J ενέργειας εκφόρτισης. Οι λειτουργίες εξόδου περιλαμβάνουν συνεχές ρεύμα, ενιαίο παλμό και αυτόματο κύκλο με ρυθμό παλμού περίπου 6 δευτερολέπτων. Εξοπλισμένο με προστασία μηδενικής εκκίνησης, συστήματα ασφαλείας υπέρτασης / υπερτάσης / υπερθέρμανσης,και μοναδική αυτόματη εσωτερική εκφόρτιση πυκνωτή σε κατάσταση στάσηςΥποστηρίζει συνεχές ρεύμα αντέχει δοκιμές τάσης έως 35 kV με ένδειξη τάσης και ρεύματος σε πραγματικό χρόνο.
- Δυναμική ισχύς:0 ∆8 kV / 0 ∆16 kV / 0 ∆32 kV (διακόπτη)
- Ενέργεια εκφόρτωσης:2048J (64 μF / 16 μF / 4 μF)
- Τρόποι εξόδου:Συνεχή ρεύμα, μονό κύκλο (αυτο ~ 6s, χειροκίνητο οποιοδήποτε)
- Δύναμη πρόσκρουσης:2000VA
- ρεύμα καύσης:Μέχρι 60 mA @ 32 kV
- Δοκιμή αντοχής συνεχούς ρεύματος:Δείκτης 0 ∆35 kV, 0 ∆20A
- Προστασία:Υπερτάσεις, υπερτάσεις, υπερθέρμανση, αυτόματη εκφόρτιση
- Αξιολόγηση προστασίας:Διάκριση IP54
- Μέγεθος:534L × 444W × 805H mm
- Βάρος:≤ 120 kg
2. XHGG502A TDR εντοπιστής σφαλμάτων καλωδίου
400 MHz δειγματοληψία • Περιοχή 120 km • Τεχνολογία ARC πολλαπλών παλμών
Προχωρημένο Αντανακλαστικό Χρονοχώρου που χρησιμοποιεί τις αρχές αντανάκλασης κυμάτων για ταχεία και ακριβή προεπιλογή όλων των τύπων σφαλμάτων στην κύρια μόνωση καλωδίων.Χαρακτηριστικά 1 ∆ 400 MHz προσαρμοστικός ρυθμός δειγματοληψίας με 300V μονοπολική έξοδος παλμού, που επιτυγχάνει ανάλυση τουλάχιστον 0,07 m σε πεδίο μέτρησης άνω των 120 km. Υποστηρίζει παλμούς χαμηλής τάσης, ρεύμα παλμού, τάση παλμού,και μεθόδους δοκιμής πολλαπλών παλμών ARC για ολοκληρωμένη κάλυψη σφαλμάτωνΔέκα επιλέξιμες περιοχές μέτρησης από 100 m έως 100 km με αυτόματη αντιστοίχιση αντίστασης και συνεχή ενεργοποίηση εξασφαλίζουν τη βέλτιστη απόκτηση σήματος για κάθε τύπο καλωδίου και μήκος.
- Ποσοστό δειγματοληψίας:1 ∆ 400 MHz
- Πεδίο μέτρησης:≥ 120 χιλιόμετρα
- Ελάχιστη ανάλυση:00,07 m
- Λάθος μέτρησης:≤±(0,5% × L + 1 m)
- Άμβλεια παλμού:300V (μονοπολική)
- Διάμετρος παλμού:0.15·10 μS (8 ρυθμίσεις)
- Μέθοδοι δοκιμής:Πύλη LV, ρεύμα/φόρτιση παλμού, πολλαπλός παλμός ARC
- Κέρδος σήματος:0·100%, ρυθμιζόμενο
- Σκανδάλη:Συνεχή αυτόματη
- Εργασιακή θερμοκρασία:-25°C έως +65°C
3. XHDD503C Δείκτης σφάλματος καλωδίου
0.1 m ακρίβεια • IP65 αδιάβροχη • Ευφυής ακουστικός-μαγνητικός συγχρονισμός
Επαγγελματικό όργανο εντοπισμού σφαλμάτων καλωδίων που χρησιμοποιεί έξυπνη ακουστική-μαγνητική μέθοδο διαφοράς χρόνου για ακριβή τοποθεσία σημείου σφάλματος.Μείωση του θορύβουΗ 5 ιντσών οθόνη TFT υπεραπλούστερης αληθινής χρώσης (800×480) χρησιμοποιεί γραφική γλώσσα για διαισθητική λειτουργία.Με αύξηση 120 dB (πλήρως αυτόματη ή χειροκίνητη), το εύρος συχνοτήτων 100~1600 Hz, και τα ακουστικά 600 Ω στρατιωτικής κλάσης που ακυρώνουν τον θόρυβο, ο δείκτης προσφέρει αξιόπιστο εντοπισμό σφαλμάτων ακόμη και στα πιο δύσκολα ακουστικά περιβάλλοντα.
- Ακριβότητα θέσης:0.1 m (σταθερό σημείο και πορεία)
- Εμφάνιση:5 ιντσών TFT, 800×480 αληθινό χρώμα
- Τρόποι λειτουργίας:Πρότυπο, Ενισχυμένο, Μείωση θορύβου, Προσαρμοσμένο
- Κέρδος:120 dB, πλήρως αυτόματο + χειροκίνητο
- Περιοχή συχνοτήτων:100 ̇ 1600 Hz
- Δυναμικό εύρος:0·112 dB (16 επίπεδα)
- Ηλεκτρική παροχή:4 × 18650 μπαταρίες λιθίου, > 8 ώρες
- Διάκριση ανθεκτικότητας:IP65
- Βάρος:Διοικητής 0,6 kg, αισθητήρας 1,4 kg
4. XHGX507C ∆ιαρκής δοκιμαστής διαδρομής καλωδίων
Διάκριση 4-συχνοτήτων • Ανίχνευση βάθους 10 m • Στάση τάσης και αναγνώριση καλωδίου
Σύστημα πολλαπλών συχνοτήτων μεταδότη-αποδέκτη για την ανίχνευση της διαδρομής υπόγειων καλωδίων, τη μέτρηση του βάθους και την ταυτοποίηση καλωδίων.33 kHz, 83 kHz) έως 150 Vpp με ισχύ 10W σε τέσσερα επίπεδα εξόδου. Υποστηρίζει άμεση σύνδεση, ζεύξη ζεύξης (Φ150 mm) και μεθόδους επαγωγικής ζεύξης.ταυτοποίηση, και ρυθμούς τάσης βήματος, που εμφανίζουν βάθος, ρεύμα και ισχύ σήματος για αξιόπιστη χαρτογράφηση της διαδρομής του καλωδίου.5 mm2 50 kV DC ονομαστικό προστατευμένο καλώδιο εξόδου HV (10 m) και σύνολο καλωδίων γης 3 στήλων 16 mm2.
- Τύποι εξόδου:815 Hz, 8 kHz, 33 kHz, 83 kHz
- Δύναμη εξόδου:10W, 4 επίπεδα (χαμηλά/μέσα/υψηλά/πλήρη)
- Δυναμική ισχύς:150 Vpp
- Βαθμό ανίχνευσης:≥ 10 m
- Τρόποι δέκτη:Εντοπισμός, αναγνώριση, τάση βήματος
- Υπηρεσία εξόδου HV:2.5 mm2, 50 kV DC ονομαστικό, προστατευμένο, 10 m
- Διάταξη:3 στήλες, 16 mm2 κύριο, 10 m με τροχιά
Η ροή εργασίας δοκιμών πεδίου
- Δοκιμή μόνωσης καλωδίων και εκτίμηση σφαλμάτωνΕκτελείται αρχική μέτρηση της αντίστασης μόνωσης για να επιβεβαιωθεί η παρουσία σφάλματος και να χαρακτηριστεί ο τύπος σφάλματος (υψηλή/χαμηλή αντίσταση, ανοιχτό/μικρό κύκλωμα). Επιλέγεται το κατάλληλο εύρος τάσης στο XHHV535-4TS.
- Προεπιλογή της θέσης σφάλματος (XHGG502A)Για σφάλματα χαμηλής αντίστασης χρησιμοποιήστε τη μέθοδο LV παλμών· για σφάλματα υψηλής αντίστασης/flashover χρησιμοποιήστε ρεύμα παλμού, τάση παλμού,ή πολλαπλή παλμή ARC για τη μέτρηση της κατά προσέγγιση απόστασης σφάλματος έως 120 km.
- Εντοπισμός δρόμου καλωδίου (507C)Μετρήστε το βάθος της ταφής (μέχρι 10 μέτρα), προσδιορίστε το καλώδιο στόχου και σημειώστε τη διαδρομή στην επιφάνεια του εδάφους.
- Γεννήτρια παλμών υπερτάσεως (XHHV535-4TS)Εφαρμόζονται περιοδικές υπερτάσεις υψηλής τάσης (μέχρι 32 kV, 2048J) σε αυτόματη λειτουργία κύκλου (διάστημα ~ 6s) στο ελαττωματικό καλώδιο, δημιουργώντας ανιχνεύσιμα ηχητικά και ηλεκτρομαγνητικά σήματα στο σημείο βλάβης.
- Ακριβής εντοπισμός (XHDD503C)Περπατήστε με τον ακουστικό-μαγνητικό δείκτη.Παρακολουθήστε την εμφάνιση της διαφοράς χρόνου. Το σημείο όπου η ακουστική-μαγνητική καθυστέρηση χρόνου πλησιάζει το μηδέν βρίσκεται ακριβώς πάνω από το σφάλμα με 0.1 m ακρίβεια.
- Επισκευή καλωδίων και επαλήθευση μετά την επισκευήΕκσκαφίστε με ακρίβεια στο σημείο που έχει σημειωθεί, επισκευάστε το καλώδιο και χρησιμοποιήστε τη λειτουργία δοκιμής αντοχής συνεχούς ρεύματος XHHV535-4TS (0·35 kV) για να επαληθεύσετε την αποκατάσταση και να επιβεβαιώσετε την λειτουργική ακεραιότητα.
Εφαρμογές
•Δίκτυα αστικής διανομής:Τοποθεσία σφάλματος σε καλώδια διανομής μεσαίας και χαμηλής τάσης μέχρι 35 kV σε αστικά περιβάλλοντα. Η ακρίβεια εντοπισμού 0,1 m ελαχιστοποιεί την ανασκαφή δρόμων και τη διαταραχή της κυκλοφορίας.
•Βιομηχανικές εγκαταστάσεις και εμπορικές εγκαταστάσεις:Διαγνώσεις για καλώδια διανομής ηλεκτρικής ενέργειας στα εργοστάσια που τρέχουν κάτω από τσιμεντένια δάπεδα, ασφαλτοστρωμένες αυλές και θεμέλια κτιρίων όπου η πρόσβαση είναι περιορισμένη και η ακρίβεια κρίσιμη.
•Ηλεκτρικές υπηρεσίες και εργολάβοι υπηρεσιών:Ρυθμική προληπτική συντήρηση, επείγουσα αντιμετώπιση σφαλμάτων και δοκιμές μετά την εγκατάσταση για υπόγεια δίκτυα καλωδίων όλων των μεγεθών.
•Ορυχεία και βαριά βιομηχανία:Ο ανθεκτικός σχεδιασμός, έτοιμος για χρήση στο πεδίο (συσκευάσματα με βαθμολογία IP54/IP65) αντέχει σε σκληρά περιβάλλοντα για αξιόπιστη διάγνωση καλωδίων σε ορυχεία, πετρέλαιο και φυσικό αέριο και βαριές εγκαταστάσεις παραγωγής.
Συχνές Ερωτήσεις
Ε: Τι περιλαμβάνεται σε αυτό το φορητό σετ δοκιμής σφαλμάτων καλωδίων;
Το πλήρες σύνολο περιλαμβάνει τέσσερα βασικά όργανα: XHHV535-4TS γεννήτρια υπερτάσεων υψηλής τάσης (0?? 32 kV, 2048J), εντοπιστή σφαλμάτων καλωδίου TDR XHGG502A (400 MHz, εμβέλεια 120 km),Δείκτης ελαττώματος καλωδίου XHDD503C (0.1 m ακρίβεια, IP65), και 507C καλωδιακή διαδρομή ολοκληρωμένο δοκιμαστή (4-συχνότητα πομπός + δέκτη).Συγκρότημα καλωδίων γης 3 στήλων (10 m), σφραγίδα ζεύξης (Φ150 mm) και όλα τα απαραίτητα αξεσουάρ συσκευασμένα σε ενισχυμένες ξύλινες θήκες.
Ε2: Πώς λειτουργεί η 3-επίπεδης στροφή τάσης στην γεννήτρια υπερτάσεων;
Το XHHV535-4TS διαθέτει τρεις χειροκίνητα εναλλασσόμενες περιοχές τάσης: 0 8 kV (64 μF πυκνωτής), 0 16 kV (16 μF) και 0 32 kV (4 μF) ο καθένας βελτιστοποιημένος για διαφορετικά μήκη καλωδίων και τύπους σφαλμάτων.Οι συνδυασμοί χαμηλότερης τάσης/υψηλότερης χωρητικότητας παρέχουν περισσότερη ενέργεια για μεγάλες διαδρομές καλωδίωνΟι ρυθμίσεις υψηλότερης τάσης/κατώτερης χωρητικότητας παρέχουν ταχύτερους χρόνους άνοδος για δύσκολα λάθη υψηλής αντίστασης.Η λειτουργία καύσης παρέχει έως και 60 mA σε 32 kV για την προετοιμασία σφαλμάτων υψηλής αντίστασης πριν από τη δοκιμή.
Ε3: Τι κάνει τον εντοπιστή TDR XHGG502A διαφορετικό από τους βασικούς εντοπιστές σφαλμάτων;
Το XHGG502A λειτουργεί σε δειγματοληψία έως 400 MHz με προσαρμοστική επιλογή ταχύτητας (1·400 MHz) και υποστηρίζει τέσσερις διαφορετικές μεθόδους δοκιμής: παλμός χαμηλής τάσης (TDR), ρεύμα παλμού, τάση παλμού,και ARC πολλαπλών παλμώνΗ λειτουργία πολλαπλών παλμών ARC συλλαμβάνει πολλαπλά σύνολα κυματομορφών ανά ενιαίο παλμό HV, εξαλείφοντας τη ρύθμιση του χρόνου καθυστέρησης και απλοποιώντας δραματικά την ανάλυση σφαλμάτων υψηλής αντίστασης και εισόδου νερού.Με πλάτος παλμού 300V και 0Η ελάχιστη ανάλυση είναι 0,07 m σε εμβέλεια 120 χιλιομέτρων, παρέχει εργαστηριακή ακρίβεια σε όργανο έτοιμο για το πεδίο.
Ε4: Μπορεί το σύστημα να λειτουργεί σε υγρό ή σκόνη περιβάλλον πεδίου;
Ναι, ο δείκτης XHDD503C είναι αδιάβροχος IP65 με πλήρως ψηφιακό μεταλλικό ανιχνευτή και λειτουργία αυτόματης σιωπής.Η γεννήτρια υπερτάσεων XHHV535-4TS φέρει προστασία IP54 με ολοκληρωμένες διασυνδέσεις ασφαλείας, συμπεριλαμβανομένης της προστασίας μηδενικής εκκίνησηςΌλα τα εξαρτήματα λειτουργούν αξιόπιστα από -25 °C έως +65 °C με σχετική υγρασία έως και 90%.Τα στρατιωτικά ακουστικά ακουστικού 600 Ω του pinpointer διατηρούν την εστίαση του χειριστή ακόμη και σε περιβάλλοντα υψηλού θορύβου.
Ε5: Ποιοι είναι οι όροι αγοράς, παράδοσης και υποστήριξης;
Ο κανονικός χρόνος αποστολής είναι 8-10 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας.Κάθε συστατικό συσκευάζεται ξεχωριστά σε ενισχυμένη ξύλινη θήκη εξαγωγικής ποιότητας με εσωτερική φουσκωτή θήκη για διεθνή αποστολή χωρίς ζημιές. Η XZH TEST παρέχει τυποποιημένη εγγύηση κατασκευαστή με προαιρετική εκτεταμένη κάλυψη. Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα με όρους πληρωμής T / T. Η ετήσια εφοδιαστική ικανότητα είναι 1.000 σετ,διασφάλιση της διαθεσιμότητας τόσο για τις εξαγορές μεμονωμένης αξιολόγησης όσο και για τα προγράμματα εγκατάστασης ευρείας κλίμακας.
