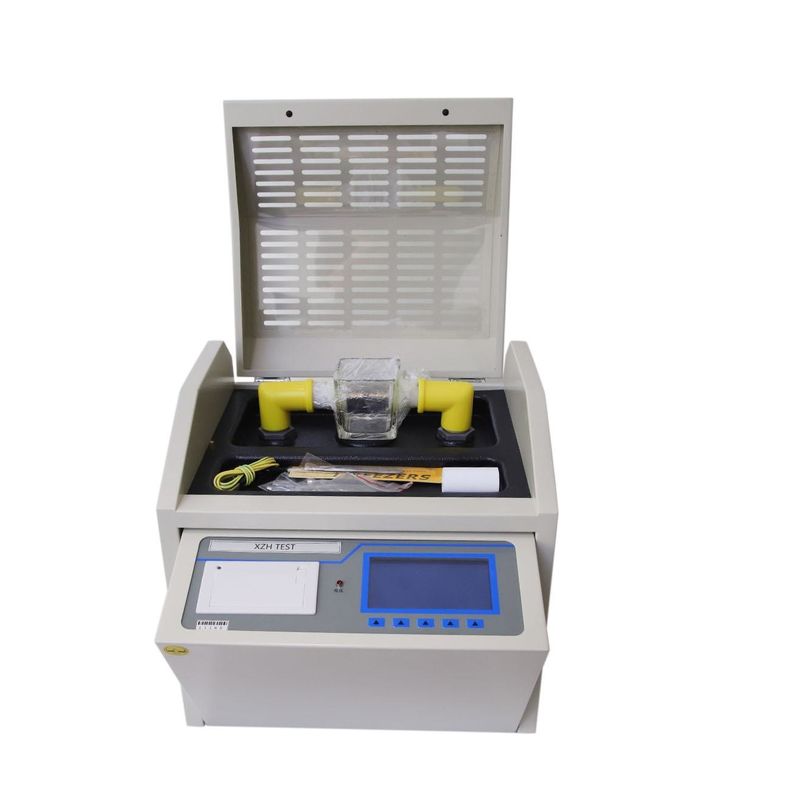

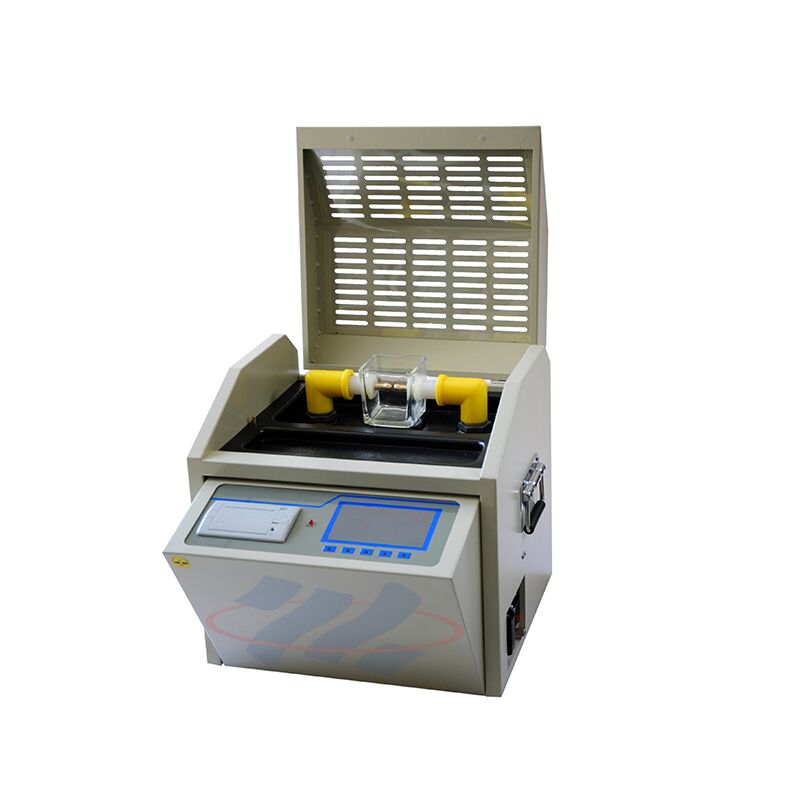

Φορητός μετασχηματιστής μονωτικού πετρελαίου Δοκιμαστής διηλεκτρικής αντοχής 80kV BDV αυτόματη πολυπροτύπου XHYY102

Η δοκιμή διηλεκτρικής τάσης διάσπασης (BDV) μετρά την τάση στην οποία το μονωτικό λάδι χάνει τις μονωτικές του ιδιότητες και επιτρέπει τη διέλευση ηλεκτρικού ρεύματος. Το μονωτικό λάδι μετασχηματιστή λειτουργεί τόσο ως ηλεκτρικός μονωτής όσο και ως μέσο ψύξης. Καθώς το λάδι γερνά ή μολύνεται με υγρασία, σωματίδια ή διαλυμένα αέρια, η διηλεκτρική του αντοχή μειώνεται. Η τακτική δοκιμή BDV είναι μια κρίσιμη πρακτική προληπτικής συντήρησης που βοηθά στον εντοπισμό της υποβάθμισης του λαδιού πριν οδηγήσει σε αστοχία μόνωσης του μετασχηματιστή, επιτρέποντας προγραμματισμένη αντικατάσταση ή ανακατάσταση λαδιού αντί για επισκευές έκτακτης ανάγκης.

Το XHYY102 έρχεται προεγκατεστημένο με τέσσερις τυπικές μεθόδους δοκιμής: GB507-1986 και GB507-2002 (κινεζικά εθνικά πρότυπα για τη διηλεκτρική αντοχή μονωτικού λαδιού), DL/T429 (κινεζικό πρότυπο της βιομηχανίας ηλεκτρικής ενέργειας) και IEC156 (διεθνές πρότυπο για την τάση διάσπασης μονωτικού λαδιού). Μια πέμπτη προσαρμόσιμη λειτουργία επιτρέπει στους χρήστες να ορίζουν τις δικές τους παραμέτρους δοκιμής. Αυτή η δυνατότητα πολλαπλών προτύπων καθιστά το όργανο κατάλληλο τόσο για εγχώριες κινεζικές απαιτήσεις δοκιμών όσο και για διεθνείς εφαρμογές.

Οι συμβατικοί μετρητές BDV λαδιού μετρούν την τάση διάσπασης στην πλευρά χαμηλής τάσης του μετασχηματιστή ανύψωσης και υπολογίζουν την τιμή υψηλής τάσης μέσω μετατροπής αναλογίας, εισάγοντας σφάλματα από ανακρίβειες αναλογίας μετασχηματιστή και διαμόρφωση αναλογικού σήματος. Ο μοναδικός σχεδιασμός δειγματοληψίας στην πλευρά υψηλής τάσης του XHYY102 μετρά την τάση δοκιμής απευθείας στην έξοδο, δρομολογώντας την απευθείας στον μετατροπέα A/D. Αυτό εξαλείφει όλα τα σφάλματα ενδιάμεσης αναλογικής μετατροπής, με αποτέλεσμα πιο ακριβή και επαναλήψιμη συνολική ακρίβεια ±3%.

Η σειρά XHYY102 διατίθεται σε διαμορφώσεις μονής κυψέλης, τριών κυψελών και πολλαπλών κυψελών. Τα μοντέλα μονής κυψέλης είναι ιδανικά για περιστασιακές δοκιμές ή υπηρεσίες πεδίου όπου η φορητότητα και το κόστος είναι προτεραιότητες. Τα μοντέλα τριών κυψελών αυξάνουν την παραγωγικότητα επιτρέποντας διαδοχικές δοκιμές πολλαπλών δειγμάτων λαδιού χωρίς να ανοίγει ο χώρος μεταξύ των δοκιμών, κατάλληλα για τακτική εργαστηριακή χρήση. Οι διαμορφώσεις πολλαπλών κυψελών μεγιστοποιούν την παραγωγικότητα για δοκιμές υψηλού όγκου, όπως ο ποιοτικός έλεγχος κατασκευής μετασχηματιστών και τα ανεξάρτητα εργαστήρια δοκιμών. Όλες οι διαμορφώσεις μοιράζονται την ίδια βασική τεχνολογία μέτρησης και ακρίβεια.

Κάθε XHYY102 αποστέλλεται ως πλήρες κιτ που περιλαμβάνει το κύριο όργανο δοκιμής, ειδική(ές) γυάλινη(ες) κυψέλη(ες) λαδιού ανάλογα με την επιλεγμένη διαμόρφωση, καλώδιο τροφοδοσίας, καλώδιο γείωσης, χαρτί θερμικού εκτυπωτή και εγχειρίδιο χρήστη. Ο τυπικός χρόνος παράδοσης είναι 5–8 εργάσιμες ημέρες. Ο συμπαγής φορητός σχεδιασμός (465×385×425 mm) συσκευάζεται σε ενισχυμένη συσκευασία. Η XZH TEST παρέχει τυπική εγγύηση κατασκευαστή με προαιρετή επέκταση κάλυψης. Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα με όρους πληρωμής T/T. Προσαρμοσμένες επιλογές επωνυμίας OEM και διεπαφής πολλαπλών γλωσσών είναι διαθέσιμες για παραγγελίες όγκου.
