Εντοπιστής Βλαβών Υπόγειων Καλωδίων Βιομηχανικής Κλίμακας Οθόνη Αφής Ελεγκτής Βλαβών Καλωδίων

Λεπτομέρειες προιόντος:

Πιστοποίηση:	CE, ISO

Πληροφορίες λεπτομέρειας

Πιστοποίηση:

CE, ISO

Σχήμα αριθ.:

XHGG502

Προσαρμοσμένο:

Προσαρμοσμένο

Χρώμα:

Μαύρο

Πακέτο μεταφοράς:

Ξύλινο κουτί με αφρό μέσα

Εμπορικό σήμα:

Δοκιμή XZH

Καταγωγή:

Κίνα

Δυνατότητα προσφοράς:

1000 τεμάχια/έτος

Προσαρμογή:

Διαθέσιμο

Υπηρεσία μετά την πώληση:

Εγγύηση

Εγγύηση:

1 έτος

Επισημαίνω:

High Light

Επισημαίνω:

Τοποθετητής σφαλμάτων υπόγειων καλωδίων

Ελεγκτής Βλαβών Καλωδίων Βιομηχανικής Κλίμακας

Περιγραφή προϊόντων

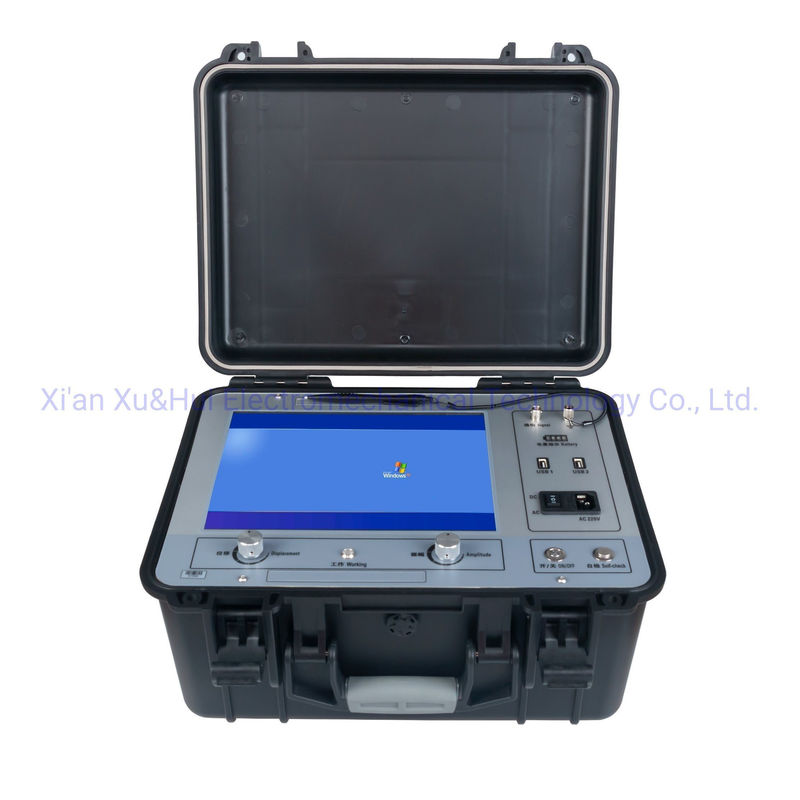

Ο ανιχνευτής σφαλμάτων υπόγειων καλωδίων XHGG502 tdr υιοθετεί έναν υπολογιστή 12,1 ιντσών που λειτουργεί με άγγιγμα σε ένα και ένα απλό περιβάλλον λογισμικού λειτουργίας για την πραγματοποίηση δοκιμών αλληλεπίδρασης ανθρώπου-υπολογιστή.Υιοθέτηση ολοκληρωμένων κυκλωμάτων και συσκευών βιομηχανικής ποιότητας, ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, σταθερή και αξιόπιστη και εύκολη στη χρήση.
Αυτό το δοκιμαστή σφάλματος καλωδίου είναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης του καλωδίου ισχύος και της απόστασης σφάλματος.Αυτό το δοκιμαστή σφάλματος καλωδίου υιοθετεί τον συνδυασμό της σύγχρονης ηλεκτρονικής τεχνολογίας και της τεχνολογίας υπολογιστών για να συνειδητοποιήσει το φίλτρο σήματος, απόκτηση, επεξεργασία δεδομένων, γραφική απεικόνιση, γραφική ανάλυση, για να ολοκληρωθεί η μέτρηση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης σφάλματος καλωδίου.
Αυτός ο εντοπιστής σφαλμάτων καλωδίων είναι κατάλληλος για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα καλώδια από διάφορα υλικά με διαφορετικά τμήματα και διαφορετικά μέσα, καθώς και διαρροές υψηλής αντίστασης και αναβοσβήνει υψηλής αντίστασης.
Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.

Ονομασία προϊόντος	Προεντοπιστής σφάλματος υπόγειου καλωδίου (TDR)
Σχήμα	XHGG502
MOQ	1 μονάδα
Κύρια λειτουργία	Για τη μέτρηση της απόστασης κατά μήκος της παρακμής υπόγειου καλωδίου
Ποσοστό δειγματοληψίας δεδομένων	60 MHz, 120 MHz, 240 MHz, 400 MHz
Απόσταση δοκιμής	> 60 χλμ.
Το μήκος του καλωδίου δοκιμής ορίζεται	<1χλμ. (μικρή απόσταση),<3χλμ. (μέση απόσταση),>3χλμ. (μακρή απόσταση)
Άμβλεια παλμού	400 Vpp
πλάτος παλμού	0.1uS και 2uS
Ανάλυση ανάγνωσης	0.1m
ακρίβεια δοκιμής συστήματος	Λιγότερο από 0,5 m
Σύνδεσμος παλμού αντέχει στην τάση	38kVDC
Συνθήκες εργασίας	θερμοκρασία -25oC~+55oC, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg.
Μέθοδος μέτρησης	Μέθοδος παλμού χαμηλής τάσης, μέθοδος αναστροφής υψηλής τάσης, μέθοδος πολλαπλών παλμών

XHGG502 ARC Προεπιλογή ελαττώματος καλωδίου
Ακριβώς και γρήγορα ανιχνεύστε την κύρια βλάβη του μονωτήρα των καλωδίων ηλεκτρικής ενέργειας με επίπεδα τάσης 35KV και κάτω· βαθμονόμησε το μήκος του καλωδίου.

Προεπισκόπηση σφαλμάτων καλωδίων με το αντανάκλατρο XHGG502 με βάση το

μέθοδος αντανάκλασης παλμών χαμηλής τάσης (TDR),
Υψηλής τάσης ανάφλεξημέθοδος (π.χ. ICE, DECAY),
μέθοδος αντανάκλασης τόξου (ARC)μονοβόλο και πολυβόλο ARC)

Προεντοπιστής σφάλματος καλωδίου

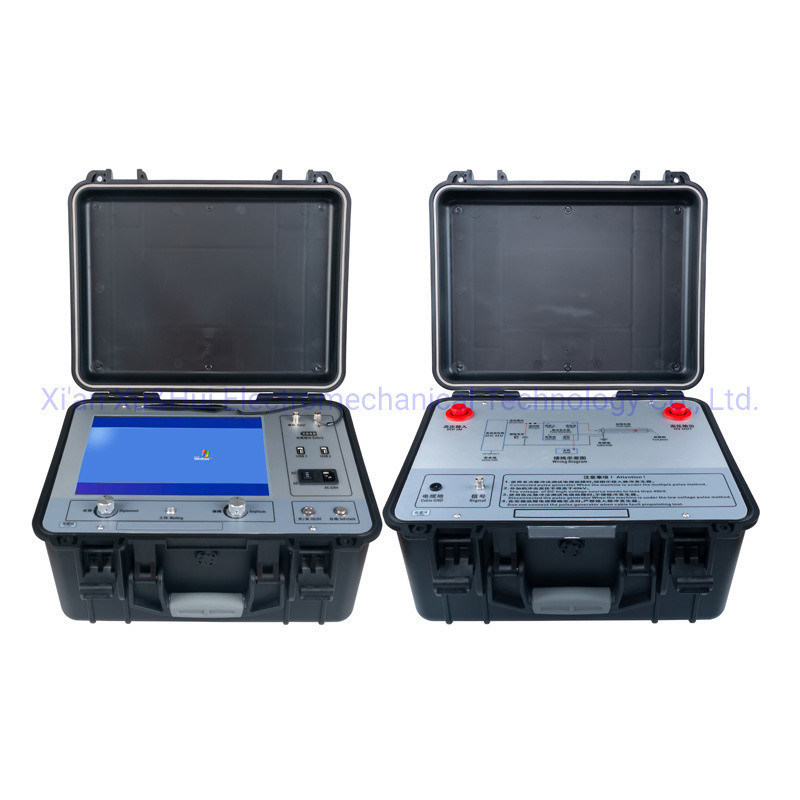

XHGG502: για τη δοκιμή της απόστασης σφάλματος του καλωδίου, περιλαμβάνεται ένας κύριος και ένας σύνδεσμος

Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες και υπηρεσίες.Προεπιλογή της θέσης σφάλματος του καλωδίου: με το αντανάκλατομετρητή XHGG502 με βάση τη μέθοδο αντανάκλασης παλμών χαμηλής τάσης (TDR) και τη μέθοδο αποσύνθεσης υψηλής τάσης (flashover) (DECAY),μέθοδος αντανάκλασης τόξου ((μοναδική/πολλαπλή λήψη).

Εντοπιστής Βλαβών Υπόγειων Καλωδίων Βιομηχανικής Κλίμακας Οθόνη Αφής Ελεγκτής Βλαβών Καλωδίων 1

Υπάρχουν τρεις τρόποι δοκιμής του XHGG502, χαμηλής τάσης παλμός, υψηλής τάσης flashover, ARC πολλαπλή λήψη.
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε με τη χρήση της λειτουργίας δοκιμής ARC πολλαπλών βολών του XHGG502.
Εντοπιστής Βλαβών Υπόγειων Καλωδίων Βιομηχανικής Κλίμακας Οθόνη Αφής Ελεγκτής Βλαβών Καλωδίων 2

Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος του καλωδίου που μετρήθηκε με τη χρήση της δοκιμής flashover υψηλής τάσης του XHGG502

Εντοπιστής Βλαβών Υπόγειων Καλωδίων Βιομηχανικής Κλίμακας Οθόνη Αφής Ελεγκτής Βλαβών Καλωδίων 3

Η παρακάτω εικόνα δείχνει το μήκος καλωδίου ή την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου που μετράται χρησιμοποιώντας τη δοκιμαστική κατάσταση παλμού χαμηλής τάσης του XHGG502.δεν είναι απαραίτητο να συνδεθεί η γεννήτρια παλμών υψηλής τάσηςΆλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με γεννήτρια παλμών υψηλής τάσης.

Εντοπιστής Βλαβών Υπόγειων Καλωδίων Βιομηχανικής Κλίμακας Οθόνη Αφής Ελεγκτής Βλαβών Καλωδίων 4
