Localizador de Fallas en Camisa de Cable Probador Murray Bridge 5600V 100mA Alta Resistencia | XHHG521B

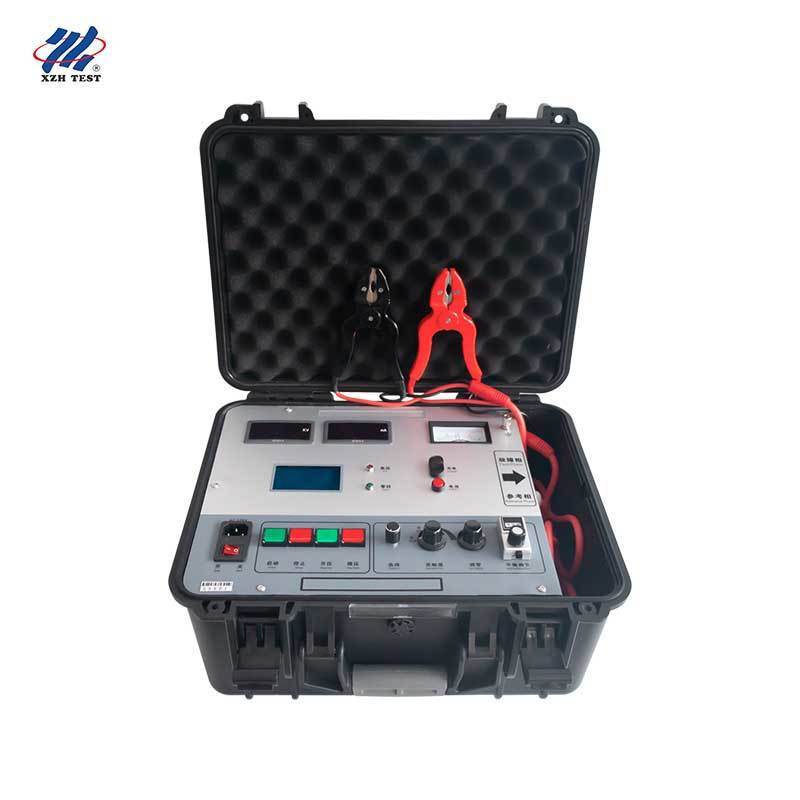

Ο εντοπιστής βλαβών μανδύα καλωδίων XHHG521B είναι ένας ελεγκτής βλαβών καλωδίων υψηλής τάσης τύπου γέφυρας, σχεδιασμένος με βάση την αρχή της γέφυρας Murray. Μπορεί να χρησιμοποιηθεί για τον εντοπισμό των σημείων διάρρηξης διαφόρων καλωδίων και αγωγών μετά την τοποθέτησή τους, καθώς και σημείων ελαττωμάτων που δεν έχουν διαρραγεί αλλά παρουσιάζουν χαμηλή αντίσταση μόνωσης. Μπορεί επίσης να χρησιμοποιηθεί για τον εντοπισμό ελαττωματικών σημείων διαφόρων καλωδίων στο εργοστάσιο καλωδίων, καθιστώντας το απαραίτητο εργαλείο για τη συντήρηση και επισκευή καλωδίων.

Η συσκευή χρησιμοποιεί έναν ρυθμιστή ηλεκτρικής τάσης και έναν μετασχηματιστή τύπου R για να σχηματίσει μια πηγή σταθερού ρεύματος υψηλής τάσης, με έλεγχο μέσω πληκτρολογίου για την αύξηση και μείωση της τάσης. Με τάση ανοιχτού κυκλώματος 5600V και ρεύμα βραχυκυκλώματος 100mA, χρησιμοποιεί ενισχυτή υψηλής ευαισθησίας και γαλβανόμετρο για ένδειξη ισορροπίας, σχηματίζοντας μια ισορροπημένη γέφυρα με τον ποτενσιόμετρο αναλογίας, όλα τοποθετημένα σε υψηλό δυναμικό. Το καλώδιο μέτρησης είναι ένα ειδικά σχεδιασμένο διπλού πυρήνα καλώδιο από καουτσούκ υψηλής τάσης, και η μέθοδος μέτρησης αντίστασης τεσσάρων ακροδεκτών αποφεύγει σφάλματα που εισάγονται από την αντίσταση των καλωδίων σύνδεσης. Ο πίνακας είναι πλήρως σε χαμηλό δυναμικό για την ασφάλεια του χειριστή.

Το όργανο είναι εξοπλισμένο με οθόνη LCD και λειτουργία με ένα πλήκτρο: εισάγετε το μήκος του καλωδίου και η απόσταση της βλάβης υπολογίζεται αυτόματα. Η πηγή υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε μία φορητή προστατευτική θήκη, καθιστώντας τη συσκευή υψηλής τάσης, ελαφριά, εύχρηστη και ασφαλή.

Το XHHG521B είναι ιδιαίτερα κατάλληλο για τρεις τύπους βλαβών καλωδίων που είναι δύσκολο να αντιμετωπιστούν αξιόπιστα με άλλες μεθόδους.

Η μέθοδος γέφυρας εντοπισμού βλαβών καλωδίων λειτουργεί ως εξής: βραχυκυκλώνεται η ελαττωματική φάση του ελεγχόμενου καλωδίου με μια υγιή φάση, συνδέονται οι δύο βραχίονες της γέφυρας στην ελαττωματική και την υγιή φάση αντίστοιχα, και ρυθμίζεται η ρυθμιζόμενη αντίσταση σε έναν βραχίονα της γέφυρας μέχρι να ισορροπήσει η γέφυρα. Χρησιμοποιώντας τη σχέση αναλογίας και το γνωστό μήκος του καλωδίου, μπορεί να ληφθεί η απόσταση της βλάβης.

Εάν οι αποστάσεις από τα δύο άκρα του ελεγχόμενου καλωδίου μέχρι το σημείο διάρρηξης είναι L1 και L2, το συνολικό μήκος του καλωδίου είναι L, και οι αντίστοιχες αντιστάσεις πυρήνα είναι R1 και R2, τότε μετά την ισορροπία της γέφυρας, η ένδειξη P (σε ποσοστό) δίνει απευθείας τη θέση της βλάβης: L1 = P% · L. Η μέθοδος γέφυρας Murray για τον εντοπισμό σημείων διάρρηξης είναι μια κλασική προσέγγιση που είναι βολική και ακριβής. Η βάση της είναι ότι η αντίσταση του πυρήνα (ή της θωράκισης) είναι ομοιόμορφη και ανάλογη του μήκους. Η μέθοδος γέφυρας είναι σχετικά απλή και η ακρίβειά της πληροί τις απαιτήσεις των επιτόπιων μηχανικών ελέγχων, καθιστώντας την ιδιαίτερα βολική για βλάβες βραχυκυκλώματος δύο φάσεων σε γραμμές καλωδίων.

Όταν το βοηθητικό καλώδιο έχει την ίδια διατομή με το ελαττωματικό καλώδιο, η θέση της βλάβης είναι X = 2 × L × P1%. Δώστε ιδιαίτερη προσοχή στον παράγοντα "2", επειδή η σύνδεση του βοηθητικού καλωδίου διπλασιάζει το μήκος του καλωδίου που συμμετέχει στον υπολογισμό.

Όταν το βοηθητικό καλώδιο έχει διαφορετική διατομή, μετατρέψτε το σε μήκος ελαττωματικού καλωδίου: εάν η διατομή της βλάβης είναι Sx και η διατομή του βοηθητικού καλωδίου είναι S, τότε X = P1% × (1 + Sx/S) × L.

Εάν όλοι οι τρεις πυρήνες ενός τριφασικού καλωδίου είναι διαρραγμένοι ή βραχυκυκλωμένοι μεταξύ τους, επιλέξτε τον πυρήνα με την καλύτερη αντίσταση μόνωσης ως βοηθητικό καλώδιο. Για τον έλεγχο αντίστροφης σύνδεσης, χαμηλώστε την τάση, εκφορτίστε, αλλάξτε τα κλιπ μέτρησης, επαναλάβετε τη μέτρηση για να λάβετε P2, και επαληθεύστε P1 + P2 = 100.

Κάθε XHHG521B παραδίδεται με την κύρια μονάδα, ένα σετ καλωδίων σύνδεσης υψηλής ισχύος, ένα καλώδιο τροφοδοσίας, ένα καλώδιο γείωσης, έναν φορτιστή και 5 εφεδρικές ασφάλειες (3Α), και υποστηρίζεται από εγγύηση ενός έτους δωρεάν και εφ' όρου ζωής συντήρηση και τεχνική υπηρεσία. Για παραγγελίες, εκπαίδευση και υποστήριξη μετά την πώληση, επικοινωνήστε με την ομάδα πωλήσεών μας.
