Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH Test
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHHD523L

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH Test

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHHD523L

Επισημαίνω:

High Light

Επισημαίνω:

Ρυθμιζόμενος Εντοπιστής Βλαβών Καλωδίων Τάσης

Δοκιμαστής υπόγειων καλωδίων ηλεκτρικής ενέργειας

ανιχνευτής σφαλμάτων καλωδίων με βάση τη συχνότητα

Trading Information

Ποσότητα παραγγελίας min:

1ος

Συσκευασία λεπτομέρειες:

Ξύλιμο κουτί

Χρόνος παράδοσης:

5-8 ημέρες εργασίας

Όροι πληρωμής:

T/t

Δυνατότητα προσφοράς:

2000UNIT/έτος

Περιγραφή προϊόντων

Βασικές Πληροφορίες

Μοντέλο NO.

XHHD523L

Λειτουργία Δοκιμής

Αποθηκευμένη Δοκιμή

Χρήση

Δοκιμαστής Καλωδίων Ήχου, Δοκιμαστής Ομοαξονικών Καλωδίων, Δοκιμαστής Ψηφιακών Καλωδίων

Περιοχή Δοκιμής

Δημιουργία Καλωδίου

Πιστοποίηση

CE, ISO

Προσαρμοσμένο

Χρώμα

Πορτοκαλί

Συχνότητα Δοκιμής

128Hz/111Hz/105Hz/94Hz(Afc)

Ανάλυση

0.5m

Πακέτο Μεταφοράς

Ξύλινο Κουτί Γεμάτο με Αφρώδες Υλικό Εσωτερικά

Προδιαγραφές

350mm*280mm*170mm

Εμπορικό Σήμα

XZH TEST

Προέλευση

Κίνα Xi′an

Κωδικός HS

8543201000

Δυνατότητα Παραγωγής

1000 τεμάχια/Έτος

Περιγραφή Προϊόντος

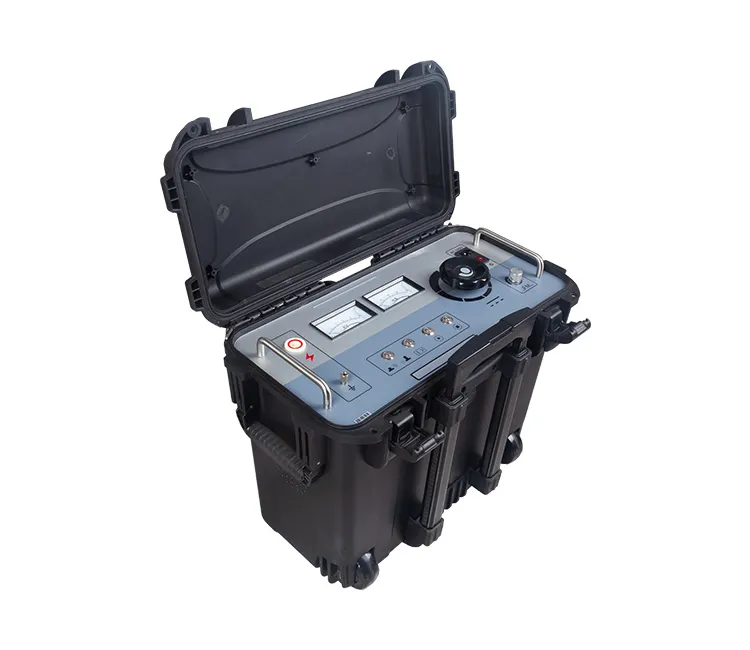

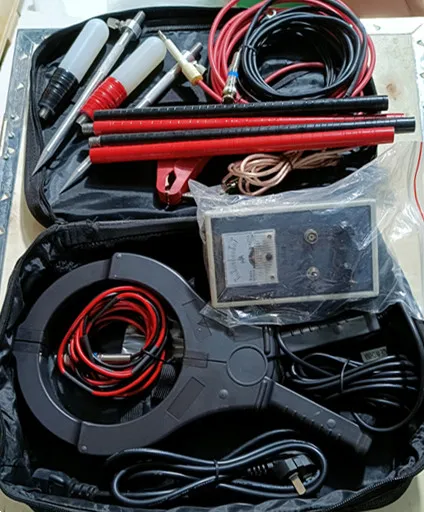

XHHD523L Εντοπιστής Βλαβών Περιβλήματος Καλωδίου

Σχεδιασμένο με βάση την αρχή της Γέφυρας MURRAY. Ο εξοπλισμός έχει τα χαρακτηριστικά υψηλής τάσης, μικρού βάρους, εύκολης λειτουργίας και εντοπιστή βλαβών περιβλήματος καλωδίων υψηλής τάσης.
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

* Το σημείο βλάβης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ειδικά το σημείο βλάβης γραμμικής υψηλής σύνθετης αντίστασης που είναι δύσκολο να μετατραπεί σε χαμηλή αντίσταση, όπως η γραμμική βλάβη υψηλής αντίστασης του μεσαίου συνδέσμου του καλωδίου.

* Σημείο βλάβης τύπου flashover, μετά τη βλάβη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, υπάρχει σταθερό ρεύμα μέσω της γέφυρας και η γέφυρα έχει επαρκή ευαισθησία.
* Δεν έχει υποστεί βλάβη, αλλά το σημείο ελαττώματος χαμηλής αντίστασης, όπως η χρήση μετρητή Meg ohm που βρέθηκε χαμηλή αντίσταση καλωδίου, αλλά η τάση λειτουργίας δεν διασπά το σημείο ελαττώματος μόνωσης.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Βήμα δοκιμής:

1. Ελέγξτε την κατάσταση βλάβης του καλωδίου με ένα πολύμετρο, ένα ροκινγκ ρολόι ή άλλο ανθεκτικό στην πίεση εξοπλισμό και καταγράψτε την τιμή της αντίστασης μόνωσης κάθε πυρήνα έναντι της γείωσης ή της υπολειπόμενης τάσης βλάβης.

2. Καταγράψτε το μήκος, το μοντέλο, τη διατομή και άλλες παραμέτρους του καλωδίου που θα δοκιμαστεί και επιθεωρήστε τη διαδρομή κατά μήκος της διαδρομής τοποθέτησης του καλωδίου. Στο καλώδιο βραχυκυκλώματος απομακρυσμένης βλάβης και στον ακροδέκτη εξόδου βοηθητικού καλωδίου, αφήστε ένα άτομο στην απομακρυσμένη παρακολούθηση για να αποφύγετε τραυματισμό υψηλής πίεσης.

3. καλωδίωση. Η γείωση του οργάνου συνδέεται αξιόπιστα με το σώμα γείωσης του χώρου τοποθέτησης.
Οι ράβδοι γείωσης συνδέονται με τη γείωση του οργάνου. Η κεφαλή μέτρησης (μαύρο κλιπ) συνδέεται με τον ελαττωματικό πυρήνα του καλωδίου και το
άκρο μέτρησης (κόκκινο κλιπ) συνδέεται με τον βοηθητικό πυρήνα του καλωδίου.

4. μηδέν γέφυρας (ο κουμπί υψηλής τάσης δεν είναι μηδέν). Ενεργοποιήστε το ρεύμα και περιστρέψτε το κουμπί μηδέν για να μηδενίσετε το γαλβανόμετρο.

5. τροφοδοσία συνδεδεμένη σε AC220V.

6. Αύξηση πίεσης. Ενεργοποιήστε τον διακόπτη τροφοδοσίας και η ενδεικτική λυχνία τροφοδοσίας ανάβει. Όταν το κουμπί υψηλής πίεσης περιστρέφεται αριστερόστροφα, η θέση μηδέν ενεργοποιείται.

7. Γυρίστε το κουμπί υψηλής πίεσης δεξιόστροφα και παρακολουθήστε το βολτόμετρο και το αμπερόμετρο μέχρι το αμπερόμετρο να υπερβεί τα 5mA. Εάν το ρεύμα δεν είναι σταθερό, η τάση μπορεί να συνεχίσει να αυξάνεται για μια χρονική περίοδο για να σχηματιστεί ένα σταθερό τόξο ή αγώγιμη περιοχή, σταθεροποιώντας το ρεύμα κατά τη διάρκεια της δοκιμής.

8, ρύθμιση ισορροπίας. Περιστρέψτε το κουμπί ζουμ δεξιόστροφα για να αυξήσετε την ευαισθησία βήμα προς βήμα μέχρι
το γαλβανόμετρο να εκτρέπεται σημαντικά αλλά να μην υπερβαίνει. Περιστρέψτε τον επιλογέα για να μηδενίσετε το γαλβανόμετρο. (Εάν ο δείκτης είναι προς τα αριστερά, περιστρέψτε δεξιόστροφα, ο δείκτης είναι προς τα δεξιά και αριστερόστροφα). Σημειώστε την ένδειξη P1 του επιλογέα κυμβάλου αυτή τη στιγμή.

9, πτώση τάσης, εκφόρτιση. Η θέση ανταλλαγής σφιγκτήρα θα μετρηθεί και τα βήματα (4) έως (10) θα επαναληφθούν για
να λάβετε μια άλλη ένδειξη P2, η οποία θα πρέπει να έχει P1+P2=1000

10. Υπολογισμός. Τοποθεσία σημείου βλάβης X=2×L ×P1‰ Δώστε περισσότερη προσοχή στο
το "2" στον τύπο. Το βοηθητικό καλώδιο θα διπλασιάσει τον αριθμό των καλωδίων που εμπλέκονται στον υπολογισμό.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;

Α: Γενικά είναι 5-10 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα. ή είναι 15-20 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

Α: Όχι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: Πληρωμή<=1000USD, 100% εκ των προτέρων.
