Πολυλειτουργικό Όργανο Αναγνώρισης Καλωδίων Έξυπνο Όργανο Αναγνώρισης Καλωδίων

Περιγραφή προϊόντος

1. Βασικές συνθήκες και συνθήκες εργασίας

2. Προδιαγραφές πομπού

Το όργανο αναγνώρισης καλωδίων 505DS, γνωστό και ως όργανο αναγνώρισης καλωδίων, πολυλειτουργικό όργανο αναγνώρισης καλωδίων και έξυπνο όργανο αναγνώρισης καλωδίων, έχει σχεδιαστεί για μηχανικούς καλωδίων ισχύος και εργάτες καλωδίων για την επίλυση των τεχνικών προβλημάτων της αναγνώρισης καλωδίων. Ο χρήστης μπορεί να αναγνωρίσει με ακρίβεια ένα από τα καλώδια-στόχους από τα πολλαπλά καλώδια μέσω του οργάνου, ώστε να αποφευχθεί η κατά λάθος πριόνιση των ζωντανών καλωδίων και η πρόκληση σοβαρών ατυχημάτων. Η αναγνώριση καλωδίων ξεκινά από τη λειτουργία και στα δύο άκρα του καλωδίου. Η διπλή αρίθμηση και στα δύο άκρα του καλωδίου πρέπει να διασφαλίζεται ότι είναι ακριβής. Αυτό το όργανο είναι σχεδιασμένο με τεχνολογία PSK σε συνδυασμό με ακριβείς αλγορίθμους. Όσο αξιόπιστη κι αν είναι η μνήμη του προσωπικού επί τόπου, δεν μπορεί να αντικαταστήσει την αναγνώριση επαγγελματικών οργάνων. Αυτό το προϊόν έχει επίσης τις λειτουργίες αναγνώρισης ζωντανών καλωδίων, αναγνώρισης καλωδίων διακοπής ρεύματος, δοκιμής ρεύματος AC και δοκιμής τάσης AC. Αποτελείται από πομπό, σφιγκτήρα ρεύματος εκπομπής, δέκτη και εύκαμπτο σφιγκτήρα ρεύματος λήψης.

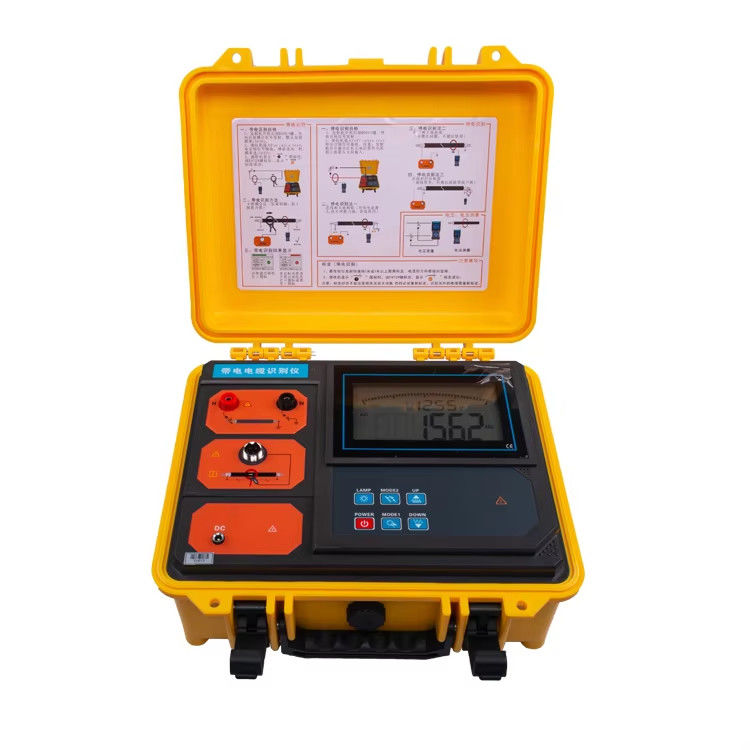

Πομπός:Μεταδίδει σήματα στο καλώδιο-στόχο κατά την αναγνώριση ζωντανών καλωδίων και καλωδίων διακοπής ρεύματος. Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου υψηλής απόδοσης, αυτόματη αντιστοίχιση σύνθετης αντίστασης και αυτόματη προστασία. Ο πομπός υιοθετεί ένα ενσωματωμένο ειδικό σχέδιο εργαλειοθήκης, χρησιμοποιεί πλαστικό πολυπροπυλενίου ως πρώτη ύλη και προσθέτει νέα σύνθετα πληρωτικά για χύτευση με έγχυση μιας χρήσης. Έχει χαμηλή πυκνότητα, αντοχή, ακαμψία, σκληρότητα, αντοχή στη φθορά, αντοχή στη θερμότητα και απόδοση μόνωσης. Το ντουλάπι μπορεί να αντέξει πίεση περίπου 200 kg, η μεγάλη LCD του κεντρικού υπολογιστή εμφανίζει την υπόλοιπη ισχύ της μπαταρίας σε πραγματικό χρόνο, λευκό οπίσθιο φωτισμό και δυναμική ένδειξη του σήματος εκπομπής, η οποία είναι καθαρή με μια ματιά.

Σφιγκτήρας εκπομπής:Όταν αναγνωρίζεται το ζωντανό καλώδιο, ο σφιγκτήρας εκπομπής συνδέει το σήμα από τον πομπό στο καλώδιο-στόχο. Το μέγεθος του σαγονιού είναι Φ120mm. Ο σφιγκτήρας εκπομπής έχει κατευθυντικότητα. Το σήμα εκπομπής ρέει από την κατεύθυνση που υποδεικνύεται από το βέλος στον σφιγκτήρα εκπομπής. Κατά τη διάρκεια της ζωντανής αναγνώρισης: χρησιμοποιήστε δαγκάνες για να συνδέσετε ρεύματα παλμών εξόδου, εκπέμψτε τέσσερις συχνότητες: 625Hz, 1562Hz, 2500Hz, 10kHz, συνδέστε στο καλώδιο-στόχο (το καλώδιο-στόχος είναι ένα θωρακισμένο καλώδιο τριών πυρήνων) μέσω του πομπού και εγχύστε σύνθετους παλμούς στον πυρήνα του καλωδίου Σήμα ρεύματος, το ρεύμα παλμού δημιουργεί ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο-στόχο για να ανιχνεύσει και να αναγνωρίσει ο δέκτης και ο εύκαμπτος σφιγκτήρας ρεύματος. Επειδή το ρεύμα παλμού είναι κατευθυντικό, η ανίχνευση είναι επίσης κατευθυντική.

Όταν αναγνώριση διακοπής ρεύματος:Το ρεύμα παλμού εξόδου που συνδέεται απευθείας χρησιμοποιείται για την έγχυση σήματος ρεύματος κωδικοποίησης παλμού στον πυρήνα του καλωδίου. Αυτό το ρεύμα δημιουργεί ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο-στόχο για να ανιχνεύσει, να αποκωδικοποιήσει και να αναγνωρίσει ο δέκτης και ο εύκαμπτος σφιγκτήρας ρεύματος. Επειδή το ρεύμα έχει κατευθυντικότητα, επομένως η ανίχνευση είναι επίσης κατευθυντική.

Δέκτης:Είναι μια φορητή συσκευή, έγχρωμη οθόνη LCD 3,5 ιντσών, ενσωματωμένος μικροεπεξεργαστής υψηλής ταχύτητας, σε συνδυασμό με ακριβείς αλγορίθμους, για την αναγνώριση και αποκωδικοποίηση του σήματος ρεύματος κωδικού παλμού του πομπού και έχει λειτουργία βαθμονόμησης ισχύος σήματος για την εμφάνιση της ισχύος του σήματος και των αποτελεσμάτων ανίχνευσης. Εξαιρετικό και διαισθητικό. δυναμική εμφάνιση χρωματικών ράβδων κλίμακας, καθαρή με μια ματιά, επιτυχές σημάδι ελέγχου αναγνώρισης καλωδίου, σημάδι ελέγχου μη καλωδίου-στόχου, μπορεί γρήγορα και αυτόματα να αναγνωρίσει το καλώδιο-στόχο. Ταυτόχρονα, το δοκιμαστικό εύρος τάσης είναι AC 0,00V~600V (50Hz/60Hz), το μετρήσιμο εύρος ρεύματος AC είναι AC 0,00A~5000A (50Hz/60Hz) και η μετρήσιμη συχνότητα ρεύματος είναι 45Hz~70Hz.

Εύκαμπτος σφιγκτήρας ρεύματος:Είναι ένα πηνίο Rockwell με εξαιρετική ικανότητα παρακολούθησης μεταβατικών φαινομένων, μπορεί γρήγορα να αναγνωρίσει το ρεύμα κωδικού παλμού που δημιουργείται από τον πομπό και είναι κατάλληλο για χοντρά καλώδια ή αγωγούς ακανόνιστου σχήματος. Η εσωτερική διάμετρος του σαγονιού είναι περίπου 200 mm και μπορεί να σφίξει καλώδια κάτω από Φ200 mm, χωρίς να αποσυνδέσει το δοκιμασμένο κύκλωμα, μη επαφής μέτρηση, ασφαλής και γρήγορη.

Ειδική σημείωση:Αυτό το όργανο αναγνώρισης καλωδίων έχει τόσο λειτουργίες αναγνώρισης ζωντανών καλωδίων όσο και αναγνώρισης καλωδίων διακοπής ρεύματος. Όταν γίνεται αναγνώριση καλωδίων διακοπής ρεύματος, απαγορεύεται αυστηρά η σύνδεση με το ζωντανό καλώδιο. Η αναγνώριση ζωντανών καλωδίων ισχύει μόνο για θωρακισμένα καλώδια τριών πυρήνων. Κατά την αναγνώριση, ο σφιγκτήρας εκπομπής και ο σφιγκτήρας λήψης δεν μπορούν να αναμειχθούν και η κατεύθυνση του σήματος εισόδου πρέπει να είναι συνεπής.
