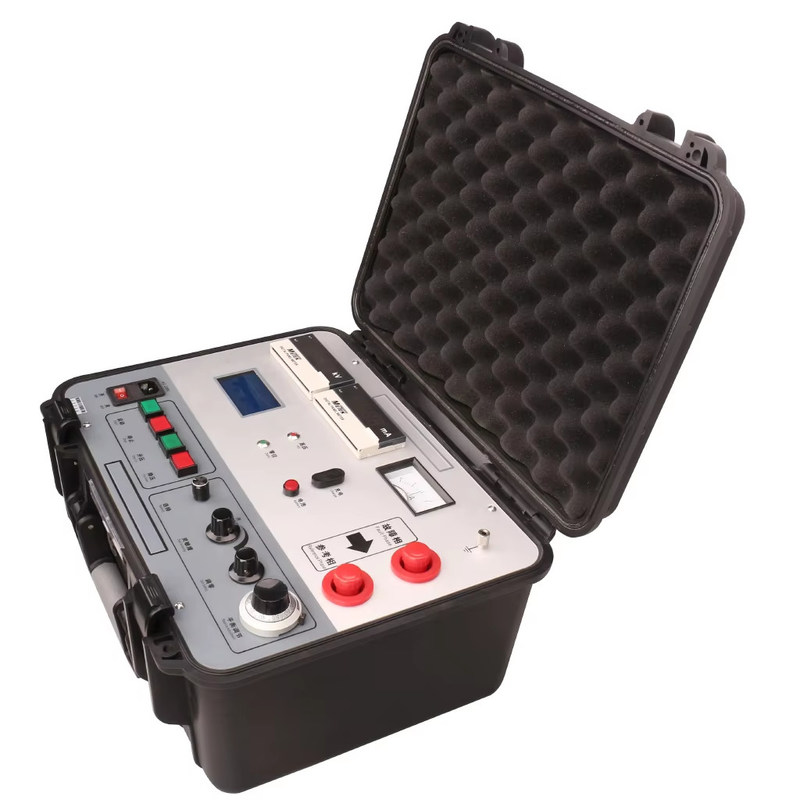

Μέθοδος γέφυρας HV 7500V Δοκιμαστής σφαλμάτων εξωτερικού καλωδίου ρεύματος

Name: Μέθοδος γέφυρας HV 7500V Δοκιμαστής σφαλμάτων εξωτερικού καλωδίου ρεύματος
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 1950 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE ISO
Αριθμό μοντέλου:	XHHG521A

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

XHHG521A

Όνομα προϊόντος:

Εντοπιστής βλάβης καλωδιακού μανδύα

No-load τάση:

≥7500V

Σύνδρομο βραχυκυκλώματος:

≥40mA

Εργαστήριο ρεύματος:

AC 220V±10% 50Hz±1Hz

Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστής καλωδίων ισχύος 7500V

Εντοπιστής βλάβης μανδύα γέφυρας HV

ανιχνευτής βλαβών μανδύα καλωδίου

Trading Information

Ποσότητα παραγγελίας min:

1 τεμάχιο

Τιμή:

1950USD

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

1000 μονάδες ετησίως

Περιγραφή προϊόντων

Βασικές πληροφορίες.

Σχήμα αριθ.

XHHG521A

Τρόπος δοκιμής

Αποθηκευμένη δοκιμή

Περιοχή δοκιμής

Σχηματισμός καλωδίου

Δύναμη

Ηλεκτρική ενέργεια

Πιστοποίηση

CE, ISO

Προσαρμοσμένο

Χρώμα

Μαύρο

Τετάρτη

0~4000V

Σύνδρομο βραχυκυκλώματος

≥ 40mA

Ακριβότητα θέσης

± (0,2% * L ± 1) Μέτρα

Βάρος

5.5 κιλά

Εργασιακή τροφοδοσία

Εναλλακτικός ρεύμα 220V+/-10% 50Hz

Πακέτο μεταφοράς

Άλλες συσκευές

Προδιαγραφές

5.5 κιλά

Εμπορικό σήμα

Δοκιμή XZH

Καταγωγή

Κίνα Xi′an

Κωδικός ΕΣ

854320100

Κατανάλωση

100 τεμάχια/έτος

Περιγραφή του προϊόντος

Εισαγωγή
Ο δοκιμαστής ελαττωμάτων εξωτερικής κάλυψης καλωδίουXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

Ο εξοπλισμός χρησιμοποιεί έναν ρυθμιστή ηλεκτρικής τάσης και έναν μετασχηματιστή τύπου R για να σχηματίσει μια πηγή σταθερού ρεύματος υψηλής τάσης και η λειτουργία ενός κουμπιού μπορεί να αυξήσει ή να μειώσει την τάση.Η τάση μη φορτίου είναι 7500V, το ρεύμα βραχυκυκλώματος είναι 100mA, και ένας ενισχυτής υψηλής ευαισθησίας και ένα γαλβανόμετρο χρησιμοποιούνται για την ένδειξη της ισορροπίας.και το σύνολο τοποθετείται σε υψηλή δυναμικήΤο καλώδιο μέτρησης είναι ένα ειδικά σχεδιασμένο καλώδιο καουτσούκ υψηλής τάσης δύο πυρήνων.Ολόκληρο το πάνελ είναι σε χαμηλή δυναμική.Η πηγή υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε ένα φορητό προστατευτικό κουτί.η συσκευή έχει υψηλή τάση, ελαφρύ βάρος, εύκολη λειτουργία και ασφαλή χρήση.

Οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για
1. το σημείο διάσπασης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ιδίως το γραμμικό σημείο διάσπασης υψηλής αντίστασης που είναι δύσκολο να καεί σε χαμηλή αντίσταση,όπως η γραμμική διάσπαση υψηλής αντίστασης της ενδιάμεσης σύνδεσης καλωδίου.
2Μετά την βλάβη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, ένα σταθερό ρεύμα ρέει μέσα από τη γέφυρα και η γέφυρα έχει επαρκή ευαισθησία.
3- Ελαττώματα που δεν έχουν ακόμη σπάσει αλλά έχουν χαμηλή αντίσταση, όπως ελαττώματα μόνωσης που εντοπίζονται με ένα μεγεωμτρικό που έχουν χαμηλή αντίσταση καλωδίου αλλά δεν σπάζουν κάτω από την τάση λειτουργίας.

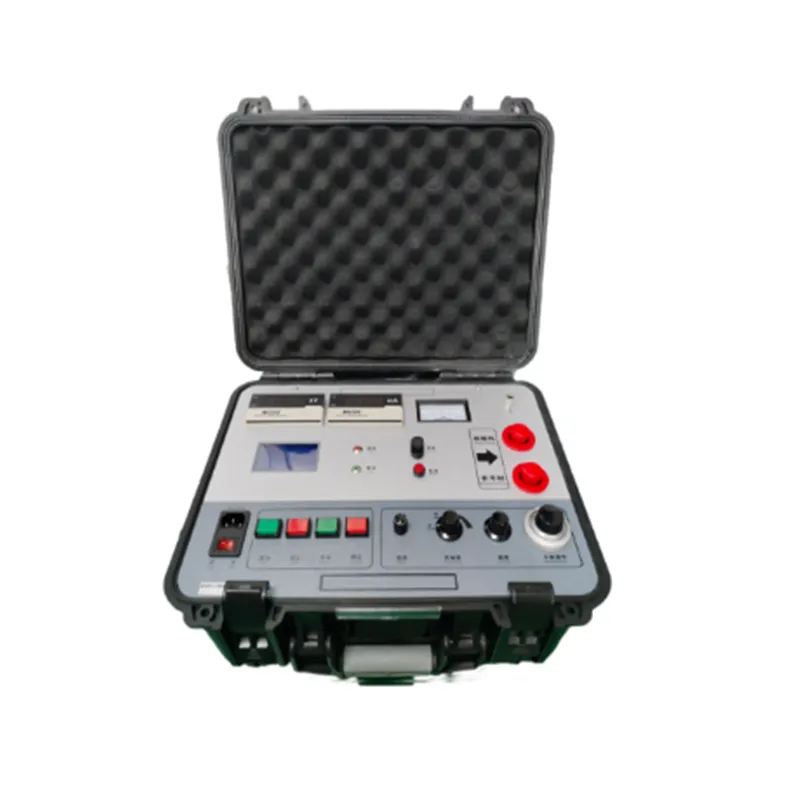

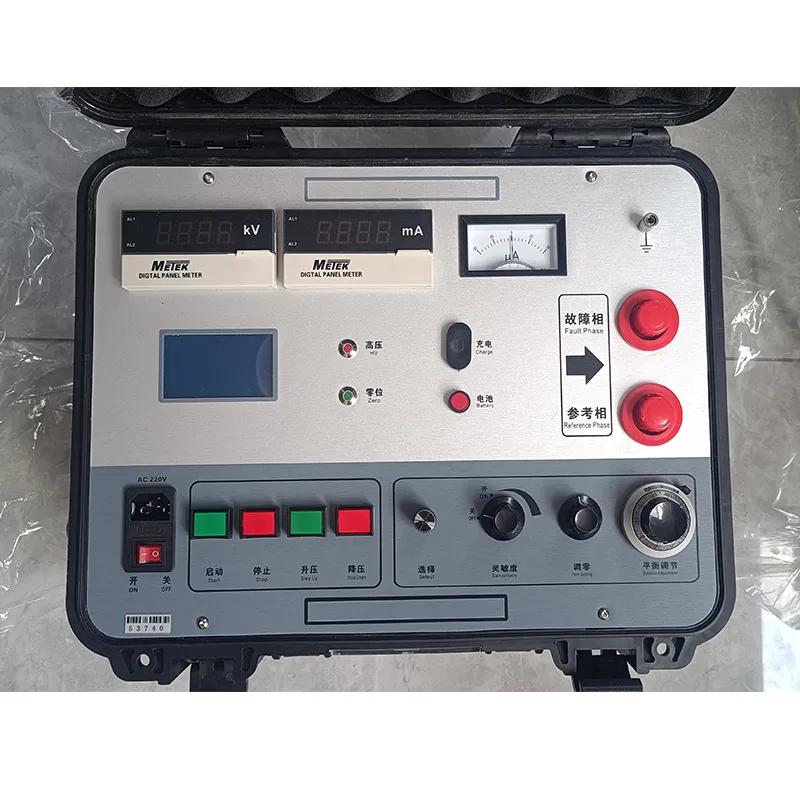

Μέθοδος γέφυρας HV 7500V Δοκιμαστής σφαλμάτων εξωτερικού καλωδίου ρεύματος 1

Η τάση εξόδου είναι ρυθμιζόμενη.
Έχει υψηλή ακρίβεια και σταθερότητα.
Χρησιμοποιείται ενισχυτής υψηλής ευαισθησίας και γαλβανόμετρος για την ένδειξη της ισορροπίας.
μηδενική προστασία·
Ελέγχουν αυτόματα τα σημεία βλάβης, αλλά διατηρούν τις λειτουργίες χειροκίνητης δοκιμής.
Σε σύγκριση με τη μέθοδο αντανάκλασης κυμάτων, η μέθοδος ισορροπίας γέφυρας δεν έχει τυφλή περιοχή και χρησιμοποιείται για τον προσδιορισμό του σημείου διάσπασης των μικρών καλωδίων και κοντά στα άκρα.

Χωρίς τάση φορτίου	≥7500V
Σύνδρομο βραχυκυκλώματος	≥ 100mA (όταν ρυθμίζεται η ισορροπία, συνιστάται να ρυθμίζεται σε 5~40mA) ·
Ακριβότητα θέσης	± 0,2%·L±1) m
Βάρος	25 κιλά
Ηλεκτρική τροφοδοσία	Εναλλακτικός ρεύμα 220V (± 10%), 50Hz±1Hz· ενσωματωμένη μπαταρία 8,4V.
