Φορητό Σύστημα Εντοπισμού Βλαβών Καλωδίων 35kV και Κάτω για Καλώδια Ισχύος με Βλάβες Κύριας Μόνωσης

Περιγραφή του προϊόντος

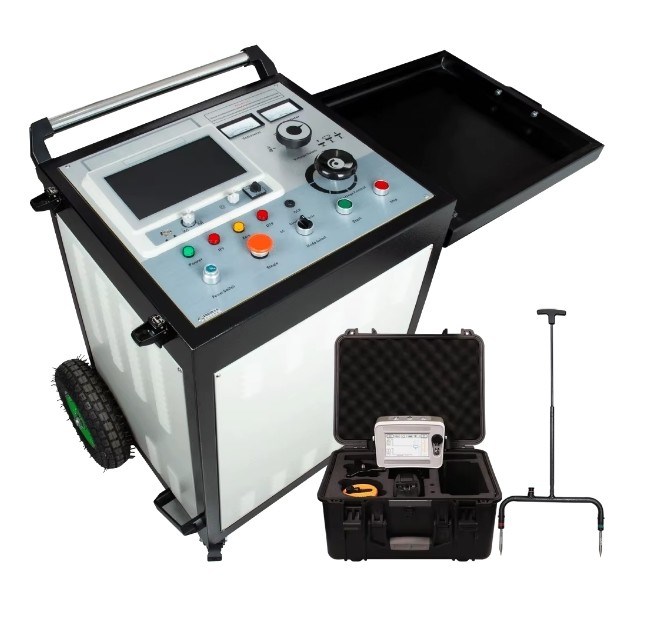

Το σύστημα εντοπισμού σφαλμάτων καλωδίων XHHV535-4TSB χρησιμοποιείται για την ανίχνευση του κύριου σφάλματος μόνωσης των καλωδίων ηλεκτρικής ενέργειας με επίπεδα τάσης 35 kV και κάτω και για την βαθμονόμηση του μήκους του καλωδίου.Το σύστημα αυτό αποτελείται από δύο μέρη.- ένα δοκιμαστή σφάλματος καλωδίων και μια γεννήτρια παλμών υψηλής τάσης.
Ο δοκιμαστής σφαλμάτων καλωδίων υιοθετεί μια απλή διεπαφή λογισμικού λειτουργίας, κεντρικό έλεγχο από έναν μικρουπολογιστή με ένα μόνο τσιπ, λειτουργία τύπου αφής και ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας.Είναι σταθερό.Χρησιμοποιείται ανεξάρτητη τροφοδοσία και σύστημα τροφοδοσίας για την πρόληψη παρεμβολών τροφοδοσίας κατά την εκτόξευση από την πρόσκρουση.
Αυτό το σύστημα δοκιμής ελαττωμάτων καλωδίων είναι κατάλληλο για ελαττωματικά, βραχυκύκλωμα, ανοικτό κύκλωμα και σπασμένα καλώδια καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου,και υπόγεια καλώδια από διάφορα υλικά με διαφορετικές διατομές και διαφορετικά μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.

Παράμετροι προεπιλογής ελαττώματος καλωδίου:

• συχνότητα δειγματοληψίας: 1MHz~400MHz·
• Αμβλυσμός παλμού χαμηλής τάσης: 300V±15%·
• Πεδίο μέτρησης απόστασης: ≥ 120 χλμ.
• Πεδίο δοκιμής: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km,
• πλάτος παλμού: 0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS·
• Ελάχιστη ανάλυση: 0,07m
Δοκιμαστική τυφλή περιοχή: ≤ 10 m
• Λάθος μέτρησης: ≤±(0,5%×L+1m), L είναι το μήκος του καλωδίου.
• Εργασιακή παροχή ενέργειας: ενσωματωμένη μπαταρία λιθίου 10,4AH· χρόνος φόρτισης περίπου 2 ώρες, χρόνος εργασίας 5 ώρες

XHDD503E Δείκτης σφάλματος καλωδίου

Ο δείκτης σφάλματος καλωδίου XHDD503E χρησιμοποιεί την ακουστική-μαγνητική αρχή συγχρονισμού συλλογής δονήσεων και ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης θέσης του σημείου σφάλματος του καλωδίου.Με τη βοήθεια μιας γεννήτριας παλμών υψηλής τάσηςΤα φυσικά φαινόμενα όπως τα κύματα δονήσεων,τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα που παράγονται από το φλας πάνω από την εκκένωση του σημείου βλάβης συλλέγονται από τον ειδικό ανιχνευτή του οργάνου θέσηςΜετά την έξυπνη επεξεργασία από τον οικοδεσπότη, εμφανίζεται η απόσταση σφάλματος και ο ήχος σφάλματος εξόδου.Αυτό είναι..., ολοκληρώνεται η αποστολή ακριβούς τοποθέτησης του σημείου βλάβης του καλωδίου "άμεσα πάνω από το καλώδιο, εντός της εύρους μέτρησης".βραχυκύκλωμα, ελαττώματα ανοικτού κυκλώματος και σπασμένων καλωδίων διαφόρων καλωδίων ηλεκτρικής ενέργειας, ομοαξονικών καλωδίων και καλωδίων χαμηλής τάσης και καλωδίων με διαφορετικά επίπεδα τάσης, διαφορετικές διατομές και διαφορετικά μέσα,καθώς και διαρροές και λάμψη πάνω από σφάλματα υψηλής αντίστασης.

Βασικές παραμέτρους

Ακούσιμο κανάλι-περίσφαιρα l Όλο-περάσιμο: 100Hz~1600Hz. l Χαμηλό περάσιμο: 100Hz~300Hz. l Υψηλό περάσιμο: 160Hz~1600Hz. l Περάσιμο ζώνης: 200Hz~600Hz. ρύθμιση καναλιού: 8 επίπεδα ήχου, μαγνητικού και τάσης.Ηχητική έξοδος: Κέρδος: 16 επίπεδα (0-112dB), Αντίσταση: 350Ω Πεδίο ανίχνευσης: 0,00-99,99ms, 75mV-75V Ακρίβεια ανίχνευσης: Θέση: ≤0,1m; Στάδιο τάσης: ≤0,5m; Δρόμος: ≤0,5m Δραστηριακή παροχή ενέργειας:4*18650 τυπική μπαταρία λιθίουΧρόνος αναμονής: περισσότερες από 8 ώρες Θερμοκρασία περιβάλλοντος: -25-65°C, Σχετική υγρασία: ≤90% Μέγεθος όγκου: 428L × 350W × 230H Συνολικό βάρος: 7kg
