Αποκλειστικός Γεννήτρια Υπέρτασης 35kV — XHHV535-4T
Μοντέλο: XHHV535-4T | Εκφόρτιση 2450J | 3 Λειτουργίες Λειτουργίας
Σχεδιασμένο για: Συνεργεία Συντήρησης Δικτύων Καλωδίων 35kV, Εργολάβοι Εντοπισμού Βλαβών, Ομάδες Δοκιμών Υποσταθμών Κοινής Ωφέλειας
Βασική Αξία: Μια ειδικά κατασκευασμένη γεννήτρια υπέρτασης 35kV — χωρίς εναλλαγή πολλαπλών τάσεων, χωρίς συμβιβασμούς. 2450 joules ενέργειας εκφόρτισης βελτιστοποιημένα για μία κλάση τάσης, με τρεις λειτουργίες λειτουργίας για να ταιριάζουν στη στρατηγική εντοπισμού βλαβών σας.
Γιατί μια Αποκλειστική Μονάδα 35kV
Οι γεννήτριες υπέρτασης πολλαπλών τάσεων συμβιβάζονται σε κάθε βήμα τάσης — οι τιμές των πυκνωτών, ο χρόνος εκφόρτισης και η κατανομή ενέργειας υπολογίζονται κατά μέσο όρο σε διάφορες περιοχές. Το XHHV535-4T εξαλείφει αυτόν τον συμβιβασμό αφιερώνοντας ολόκληρο το στάδιο ισχύος και τον πυκνωτή 4μF στην κλάση 35kV. Το αποτέλεσμα: 2450 joules καθαρής, ελεγχόμενης ενέργειας εκφόρτισης βελτιστοποιημένης για δίκτυα καλωδίων μέσης τάσης από 33kV έως 35kV.
Για εταιρείες κοινής ωφέλειας και εργολάβους των οποίων ο στόλος λειτουργεί κυρίως σε καλώδια διανομής και υπομεταφοράς 35kV, μια αποκλειστική μονάδα σημαίνει μηδενικά σφάλματα επιλογέα τάσης, μηδενική ακούσια ενεργοποίηση σε λάθος εύρος και συνεπή χαρακτηριστικά υπέρτασης σε κάθε συμβάν εντοπισμού βλάβης.
Τρεις Λειτουργίες Λειτουργίας — Ένα Όργανο, Οποιαδήποτε Στρατηγική Βλάβης
Αντοχή DC
Συνεχής έξοδος DC για δοκιμές τάσης αντοχής καλωδίων σύμφωνα με τα πρότυπα IEC. Ρυθμίστε την τάση στόχο, κρατήστε για καθορισμένη διάρκεια, επαληθεύστε την ακεραιότητα της μόνωσης.
Μονός Παλμός
Χειροκίνητη ενεργοποίηση — ο χειριστής ελέγχει τη στιγμή της εκφόρτισης. Ιδανικό για ακουστική επαλήθευση σε ένα ύποπτο σημείο βλάβης ή κατά τον συντονισμό με ένα συνεργείο στο άλλο άκρο.
Αυτόματος Κύκλος
~5s διάστημα αυτόματης χρονομετρημένης εκφόρτισης. Τυπική λειτουργία για ακουστικο-μαγνητική εντόπιση — η ρυθμική ακολουθία παλμών δημιουργεί συνεπείς ακουστικές υπογραφές για την ανίχνευση XHDD503.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Εύρος Τάσης Εξόδου | 0–35 kV DC, συνεχώς ρυθμιζόμενο |
| Εσωτερικός Πυκνωτής | 4 μF (αφιερωμένο στο εύρος 35kV) |
| Μέγιστη Ενέργεια Εκφόρτισης | 2.450 J (στα 35kV / 4μF) |
| Ονομαστική Ισχύς Υπέρτασης | 2 kVA |
| Ακρίβεια Μέτρησης HV | Διαιρέτης τάσης 2,5 βαθμού, διπλό αναλογικό όργανο (kV + mA) |
| Λειτουργίες Λειτουργίας | Αντοχή DC · Μονός Παλμός (χειροκίνητος) · Αυτόματος Κύκλος (~5s διάστημα) |
| Συστήματα Ασφαλείας | Αλληλοσύνδεση έναρξης θέσης μηδέν, αυτόματη εκφόρτιση πυκνωτή κατά τη διακοπή, προστασία υπερβολικού ρεύματος/υπέρτασης |
| Πρόσθετες Λειτουργίες | Ενσωματωμένη μονάδα δειγματοληψίας κυματομορφής βλάβης καλωδίου (έξοδος Q9 για εντοπιστή TDR), λειτουργία δοκιμής τάσης αντοχής DC |
| Διαστάσεις | Σχεδιασμός με καρότσι με ενσωματωμένους τροχούς και λαβή μεταφοράς |
| Βάρος | ~119 kg |
| Τροφοδοτικό | AC 220V ±10%, 50Hz ±2% (άλλες συχνότητες μπορούν να προσαρμοστούν) |
| Θερμοκρασία Λειτουργίας | -20°C έως +50°C |
| Οθόνη | Διπλό αναλογικό όργανο — βολτόμετρο + αμπερόμετρο |
| Μάρκα / Προέλευση | XZH TEST / Xi'an, Shaanxi, Κίνα |
| Πιστοποίηση | CE, ISO |
2450J έναντι Τυπικών Γεννητριών Πολλαπλών Τάσεων: Στα 35kV με 4μF, το XHHV535-4T παράγει έως και 20% περισσότερη ενέργεια εκφόρτισης από μονάδες πολλαπλών τάσεων σε συγκρίσιμες ρυθμίσεις. Αυτή η επιπλέον ενέργεια μεταφράζεται άμεσα σε ισχυρότερες ακουστικές υπογραφές στο σημείο βλάβης — κρίσιμη για την εντόπιση βλαβών υψηλής αντίστασης όπου οι αδύναμες εκφορτίσεις είναι αλλιώς μη ανιχνεύσιμες στην επιφάνεια.

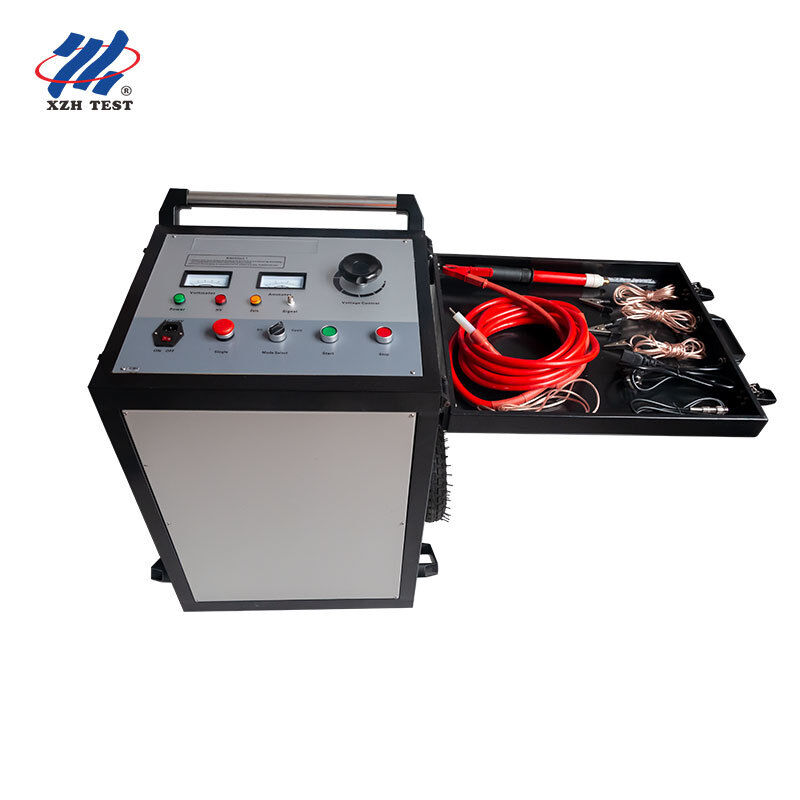

Έλεγχοι Πίνακα — Σχεδιασμένοι για Μυϊκή Μνήμη
Η διάταξη ελέγχου του XHHV535-4T ακολουθεί μια λογική αλληλουχία λειτουργίας από αριστερά προς τα δεξιά, ελαχιστοποιώντας τον χρόνο εκπαίδευσης και μειώνοντας τα σφάλματα χειριστή σε συνθήκες πεδίου:
| Έλεγχος / Ενδείκτης | Λειτουργία |
|---|
| Αμπερόμετρο / Βολτόμετρο | Διπλά αναλογικά όργανα 2,5 βαθμού — το αμπερόμετρο αριστερά δείχνει το ρεύμα χαμηλής τάσης, το βολτόμετρο δεξιά εμφανίζει την πραγματική έξοδο HV σε kV |
| Ενδείκτης Μηδέν (Κίτρινος) | Φωτίζει όταν ο διακόπτης ρύθμισης τάσης βρίσκεται στη θέση μηδέν — το κουμπί Έναρξη είναι αποτελεσματικό μόνο όταν αυτός ο ενδείκτης είναι αναμμένος |
| Ενδείκτης HV (Κόκκινος) | Φωτίζει όταν η έξοδος υψηλής τάσης είναι ενεργή — χρησιμεύει ως οπτική προειδοποίηση σε όλο το προσωπικό εντός της περιοχής δοκιμής |
| Ενδείκτης Τροφοδοσίας (Πράσινος) | Επιβεβαιώνει την παρουσία τροφοδοσίας AC 220V μετά την ενεργοποίηση του κύριου διακόπτη τροφοδοσίας |
| Επιλογέας Λειτουργίας | Περιστροφικός διακόπτης τριών θέσεων: Αντοχή DC · Μονός Παλμός · Αυτόματος Κύκλος |
| Κουμπί Έναρξης | Ενεργοποιεί την έξοδο HV — αποτελεσματικό μόνο στη θέση μηδέν (αλληλοσύνδεση έναρξης μηδέν). Ανυψώνει τον ρελέ εκκίνησης όταν πατηθεί |
| Κουμπί Διακοπής | Διακόπτει αμέσως την έξοδο HV, κατεβάζει τον ρελέ εκκίνησης και ενεργοποιεί την αυτόματη εκφόρτιση του πυκνωτή — πατήστε σε οποιαδήποτε ένδειξη μη φυσιολογικής λειτουργίας |
| Διακόπτης Ρύθμισης Τάσης | Συνεχώς ρυθμιζόμενο από 0 έως 35kV — η περιστροφή δεξιόστροφα αυξάνει την έξοδο. Πρέπει να επιστρέψει στο μηδέν πριν από κάθε κύκλο έναρξης |
Ενσωματωμένη Αρχιτεκτονική Συστήματος
Πηγή Υψηλής Τάσης DC: Ενσωματωμένος μετασχηματιστής ανύψωσης και ανορθωτής, παράγοντας καθαρή έξοδο DC από 0 έως 35kV χωρίς εξωτερικό τροφοδοτικό HV
Πυκνωτής Αποθήκευσης Ενέργειας: 4μF αφιερωμένος πυκνωτής, ταιριασμένος με το στάδιο εξόδου 35kV για βέλτιστη πυκνότητα ενέργειας και χρόνο εκφόρτισης
Συναρμολόγηση Σφαίρας Εκφόρτισης: Ακρίβεια κατεργασμένο κενό εκφόρτισης εντός θωρακισμένου περιβλήματος, παράγοντας ελεγχόμενα, επαναλήψιμα χαρακτηριστικά υπέρτασης για κάθε κύκλο εκφόρτισης
Αυτόματο Κύκλωμα Εκφόρτισης: Κατά την εντολή Διακοπής ή απώλεια τροφοδοσίας, ο εσωτερικός πυκνωτής εκφορτίζεται αυτόματα μέσω αντίστασης ασφαλείας — το βολτόμετρο πέφτει στο μηδέν, επιβεβαιώνοντας την ασφαλή κατάσταση πριν από την αποσύνδεση του καλωδίου
Τυπική Ροή Εργασίας Εντοπισμού Βλαβών με XHHV535-4T
Προ-εντοπισμός: Συνδέστε έναν εντοπιστή βλαβών καλωδίων TDR (σειρά XZH TEST 502) για να προσδιορίσετε την κατά προσέγγιση απόσταση της βλάβης. Η ενσωματωμένη μονάδα δειγματοληψίας κυματομορφής του 4T παρέχει ένα καθαρό σήμα ενεργοποίησης Q9 για συγχρονισμένη λήψη TDR
Ρύθμιση Λειτουργίας: Επιλέξτε τη λειτουργία Αυτόματος Κύκλος για ακουστικο-μαγνητική εντόπιση, ή Αντοχή DC για προ-επισκευαστική επαλήθευση μόνωσης
Έλεγχος Μηδέν και Έναρξη: Επιβεβαιώστε ότι ο κίτρινος ενδείκτης μηδέν είναι αναμμένος, πατήστε Έναρξη, και στη συνέχεια αυξήστε την τάση στο επιθυμητό επίπεδο υπέρτασης μέσω του διακόπτη ρύθμισης τάσης
Εντοπισμός: Στη λειτουργία Αυτόματος Κύκλος, το 4T παρέχει εκφορτίσεις 2450J κάθε ~5 δευτερόλεπτα. Αναπτύξτε έναν ακουστικο-μαγνητικό εντοπιστή (XHDD503) κατά μήκος του προ-εντοπισμένου τμήματος καλωδίου για να καταγράψετε τον ήχο εκφόρτισης και τα ηλεκτρομαγνητικά σήματα, περιορίζοντας την αναζήτηση στην ακριβή θέση της βλάβης
Διακοπή και Εκφόρτιση: Πατήστε Διακοπή — το 4T διακόπτει αυτόματα την έξοδο HV και εκφορτίζει τον εσωτερικό πυκνωτή. Επαληθεύστε ότι το βολτόμετρο δείχνει μηδέν πριν αποσυνδέσετε τα καλώδια εξόδου
Προφυλάξεις Ασφαλείας — Λειτουργίες 35kV
Τα 35kV είναι θανατηφόρο επίπεδο τάσης — μόνο εξειδικευμένοι τεχνικοί υψηλής τάσης μπορούν να χειριστούν αυτόν τον εξοπλισμό
Ο κίτρινος ενδείκτης Μηδέν πρέπει να είναι αναμμένος πριν πατήσετε Έναρξη — αυτή είναι μια υποχρεωτική αλληλοσύνδεση ασφαλείας
Μην αγγίζετε τα καλώδια εξόδου, τη ράβδο εκφόρτισης ή οποιαδήποτε σύνδεση HV ενώ ο κόκκινος ενδείκτης HV είναι αναμμένος
Πατήστε Διακοπή αμέσως εάν ανιχνευθούν μη φυσιολογικές ενδείξεις οργάνων, ήχοι τόξου ή οσμές καύσης
Πάντα να επαληθεύετε ότι το βολτόμετρο επιστρέφει στο μηδέν και ότι η αυτόματη εκφόρτιση έχει ολοκληρωθεί πριν πλησιάσετε την περιοχή δοκιμής ή αποσυνδέσετε τα καλώδια
Συνδέστε τον ακροδέκτη γείωσης της μονάδας στο πλέγμα γείωσης του σταθμού πριν την τροφοδοσία — ποτέ μην λειτουργείτε χωρίς επαληθευμένη σύνδεση γείωσης
Συχνές Ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υπέρτασης υψηλής τάσης στην ανίχνευση βλαβών καλωδίων;
Η γεννήτρια υπέρτασης εκφορτίζει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο βλάβης. Αυτό το τόξο παράγει τόσο ένα ακουστικό σήμα (δυνατός ήχος χτυπήματος ανιχνεύσιμος από μικρόφωνα εδάφους) όσο και έναν ηλεκτρομαγνητικό παλμό (ανιχνεύσιμος από έναν επαγωγικό δέκτη). Συνδυάζοντας τους χρόνους άφιξης ακουστικών και ηλεκτρομαγνητικών σημάτων, οι χειριστές μπορούν να εντοπίσουν την ακριβή θέση της βλάβης με ακρίβεια — μια τεχνική γνωστή ως ακουστικο-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διαφορετικούς τύπους καλωδίων;
Η επιλογή τάσης ακολουθεί την ονομαστική τάση λειτουργίας του καλωδίου ως γενική οδηγία. Για καλώδια χαμηλής τάσης (έως 1kV), χρησιμοποιήστε το εύρος 8kV ή 12kV. Για καλώδια διανομής μέσης τάσης (6-15kV), το εύρος 16kV είναι κατάλληλο. Για καλώδια μεταφοράς υψηλής τάσης (35kV και άνω), χρησιμοποιήστε το εύρος 32kV. Συμβουλευτείτε πάντα τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή του καλωδίου και διασφαλίστε ότι όλες οι αποστάσεις ασφαλείας διατηρούνται κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπέρτασης;
Οι δοκιμές με γεννήτρια υπέρτασης υψηλής τάσης απαιτούν αυστηρά πρωτόκολλα ασφαλείας. Πάντα να επαληθεύετε ότι το καλώδιο είναι πλήρως απενεργοποιημένο και απομονωμένο από όλες τις πηγές τροφοδοσίας πριν τη σύνδεση. Δημιουργήστε μια ελάχιστη ζώνη ασφαλείας 5 μέτρων γύρω από την περιοχή δοκιμής με προειδοποιητικές πινακίδες. Όλο το προσωπικό πρέπει να φοράει κατάλληλο ΜΑΠ, συμπεριλαμβανομένων ρούχων ανθεκτικών σε τόξο, μονωτικών γαντιών HV και διηλεκτρικών υποδημάτων. Τα ενσωματωμένα χαρακτηριστικά ασφαλείας — αυτόματη εκφόρτιση κατά την απενεργοποίηση, έκτακτη διακοπή και αλληλοσύνδεση μηδενικής τάσης — παρέχουν επιπλέον επίπεδα προστασίας, αλλά δεν πρέπει ποτέ να αντικαθιστούν τις σωστές διαδικασίες ασφαλείας.
Ε: Ποιο είναι το πλεονέκτημα των πολλαπλών επιπέδων ενέργειας (Joules) σε αυτή τη μονάδα;
Διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς. Οι ρυθμίσεις χαμηλής ενέργειας (π.χ., 864J–1024J) είναι ιδανικές για την αρχική επιβεβαίωση βλάβης και τον εντοπισμό βλαβών υψηλής αντίστασης όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη ζημιά του καλωδίου. Η μέση ενέργεια (1225J–2048J) παρέχει βέλτιστη ισχύ ακουστικού σήματος για την πλειονότητα της τυπικής εντόπισης βλαβών. Η υψηλή ενέργεια (2450J+) προορίζεται για πολύ μακριά καλώδια, σενάρια βαθιάς ταφής ή βλάβες υψηλής αντίστασης που απαιτούν ισχυρότερη δημιουργία τόξου για να παραχθεί μια ανιχνεύσιμη ακουστική υπογραφή. Η επιλογή τριών επιπέδων επιτρέπει στους χειριστές να αντιστοιχίσουν την έξοδο ενέργειας με τις συνθήκες πεδίου.
Ε: Τι εγγύηση και υποστήριξη περιλαμβάνονται με αυτή τη γεννήτρια υπέρτασης;
12μηνη τυπική εγγύηση έναντι κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη εφ' όρου ζωής. Πιστοποίηση CE και ISO 9001:2015. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπέρτασης, καλώδιο εξόδου HV, καλώδιο γείωσης, ράβδο εκφόρτισης, εγχειρίδιο χρήσης και προστατευτική λύση μεταφοράς. Η εγκατάσταση στο χώρο, η θέση σε λειτουργία και η εκπαίδευση ασφαλείας χειριστών είναι διαθέσιμες κατόπιν αιτήματος. Ανταλλακτικά, συμπεριλαμβανομένων των κενοτήτων εκφόρτισης, των πυκνωτών και των διόδων HV, είναι διαθέσιμα για γρήγορη αντικατάσταση.
