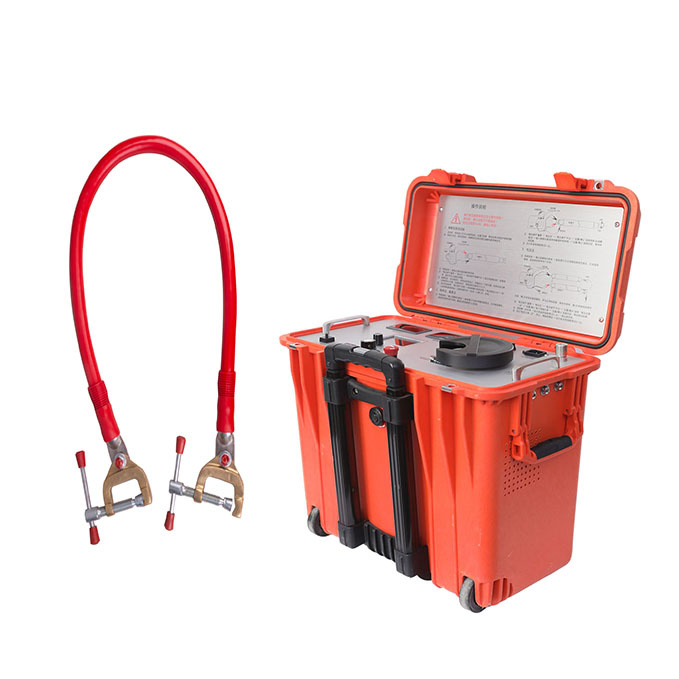

Ψηφιακός Εντοπιστής Βλαβών Καλωδίων Γέφυρας Διείσδυσης 60kV

Έξυπνη γέφυρα εντοπισμού βλαβών καλωδίων, που συνδυάζει διάτρηση και έξυπνη γέφυρα σε ένα. Η ονομαστική τάση σε λειτουργία καύσης είναι 60kV, το ρεύμα βραχυκυκλώματος είναι 400mA, το οποίο μπορεί γρήγορα να κάψει βλάβη υψηλής αντίστασης σε χαμηλή αντίσταση. Το ονομαστικό ρεύμα λειτουργίας της έξυπνης γέφυρας είναι 750mA, γεγονός που βελτιώνει σημαντικά την ακρίβεια του εντοπισμού βλαβών. Είναι ιδιαίτερα κατάλληλο για τον εντοπισμό βλαβών μόνωσης υψηλής τάσης, μεγάλου τμήματος και μεγάλου πολύπλοκου συστήματος καλωδίων, όπως ο εντοπισμός βλαβών μόνωσης πολύπλοκων καλωδίων υψηλής τάσης με τερματικό GIS και διασύνδεση. Ο εντοπισμός μπορεί να ολοκληρωθεί γρήγορα χωρίς να αφαιρεθεί ο διακόπτης GIS και η διασύνδεση βραχυκυκλώματος. Η έξυπνη γέφυρα εντοπισμού βλαβών καλωδίων μπορεί να χρησιμοποιηθεί για τον εντοπισμό όλων των βλαβών μόνωσης και περιβλήματος καλωδίων, εκτός από ορισμένες βλάβες μικρών γραμμών.

Χαρακτηριστικά: 1. Ο εξοπλισμός υιοθετεί τροφοδοτικό μεταγωγής για να σχηματίσει πηγή σταθερού ρεύματος υψηλής τάσης, υψηλή τάση και σταθερό ρεύμα. 2. Η μονάδα ανίχνευσης γέφυρας είναι ενσωματωμένη με μια μεγάλη οθόνη LCD σε υψηλό δυναμικό. Το κουμπί λειτουργίας στον πίνακα είναι στο δυναμικό γείωσης και η γέφυρα λειτουργεί μέσω της ράβδου μόνωσης. 3. Το ειδικά κατασκευασμένο τετραπύρηνο καλώδιο μέτρησης υψηλής τάσης με ασπίδα, το πλεγμένο στρώμα ασπίδας από πλέγμα χαλκού είναι αξιόπιστα γειωμένο και ασφαλές στη χρήση. Η μέθοδος μέτρησης αντίστασης τεσσάρων άκρων αποφεύγει το σφάλμα της αντίστασης μολύβδου. 4. Η πηγή σταθερού ρεύματος υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε ένα φορητό πλαστικό κουτί με ράβδο έλξης. Υψηλή τάση, μικρό βάρος, εύκολο στη λειτουργία. 5. Η μέθοδος γέφυρας δεν έχει τυφλό σημείο σε σύγκριση με τη μέθοδο ανάκλασης κυμάτων και είναι ιδιαίτερα κατάλληλη για τον προσδιορισμό των σημείων διάσπασης κοντών καλωδίων και κοντά στα άκρα. 6. Η υψηλή τάση και το υψηλό ρεύμα είναι ιδιαίτερα κατάλληλα για τον εντοπισμό βλαβών μόνωσης και περιβλήματος πολύπλοκων συστημάτων καλωδίων υψηλής τάσης με μεγάλο μήκος και μεγάλο τμήμα.

Τεχνικές παράμετροι

Συσκευασία & Αποστολή

ΛΙΣΤΑ ΣΥΣΚΕΥΑΣΙΑΣ
