Περιγραφή

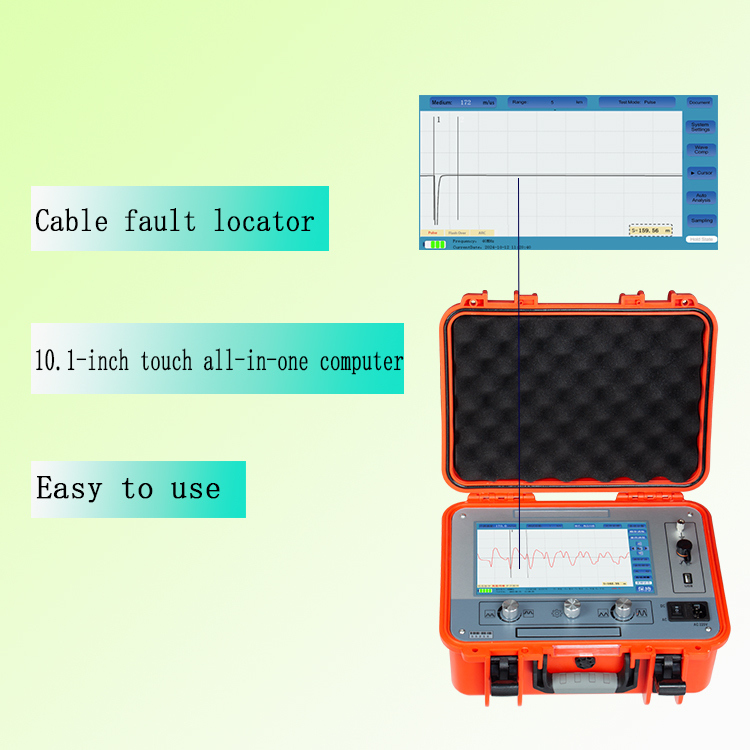

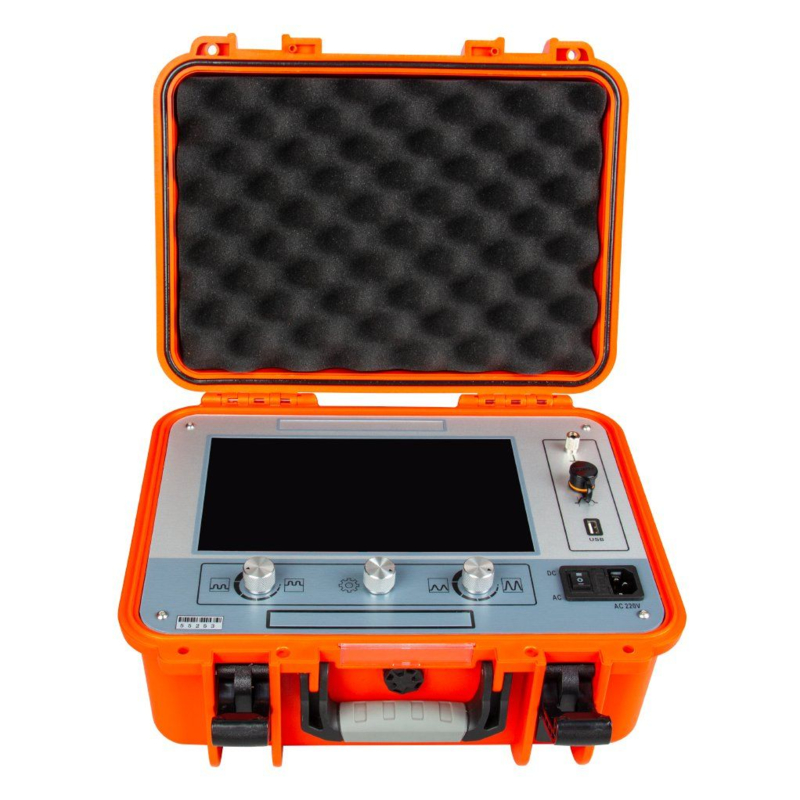

Ο δοκιμαστής σφαλμάτων καλωδίων υιοθετεί έναν υπολογιστή 10,1 ιντσών βιομηχανικής κλάσης με ολοκληρωμένο σύστημα αφής, μια απλή διεπαφή λογισμικού λειτουργίας, ολοκληρωμένα κυκλώματα και συσκευές βιομηχανικής κλάσης,και ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, η οποία είναι σταθερή, αξιόπιστη και εύκολη στη χρήση.
Αυτός ο δοκιμαστής σφαλμάτων καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης και της απόστασης σφάλματος των καλωδίων ηλεκτρικής ενέργειας.Αυτό το δοκιμαστή σφάλματος καλωδίου χρησιμοποιεί ένα συνδυασμό σύγχρονης ηλεκτρονικής τεχνολογίας και της τεχνολογίας υπολογιστών για να επιτύχει το φίλτρο σήματοςΜετρήση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης σφάλματος καλωδίου.
Αυτό το δοκιμαστικό σφάλματος καλωδίου είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και flashover υψηλής αντίστασης.1 Απαιτήσεις κατά των παρεμβολών για τον εξοπλισμό δοκιμών που χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις", "DL/T 849.1-2019 Γενικές τεχνικές προϋποθέσεις για ειδικούς δοκιμαστές για ηλεκτρικό εξοπλισμό Μέρος 1: Δοκιμαστής λάμπας σφάλματος καλωδίου",Απαιτήσεις του προτύπου "JJF1042-2020" "Προδιαγραφές βαθμονόμησης για δοκιμαστές σφαλμάτων καλωδίων".
Τρόπος λειτουργίας: TDR (πολύ χαμηλής τάσης παλμός), flashover υψηλής τάσης (πολύ υψηλής τάσης παλμός) ICE (πολύ υψηλό ρεύμα) /Decay
Χαρακτηριστικά
• 10,1 ιντσών πλήρως έγχρωμη οθόνη αφής TFT
• Ενσωματωμένο σύστημα, ασφαλή, σταθερή και απλή εμφάνιση και λειτουργία.
• Με τη λειτουργία της δοκιμής της ταχύτητας κύματος καλωδίου, του μήκους καλωδίου και της απόστασης σφάλματος.
• Πλήρως αυτόματη συνεχής δειγματοληψία, συλλογή μορφής κύματος ανά πάσα στιγμή, έγκαιρη και ακριβής.
• Εξοπλισμένο με αυτόματη ρύθμιση εύρους δοκιμής, αυτόματη ανάλυση μορφής κύματος και προβολή της απόστασης δοκιμής.
• Πλήρες αγγλικό μενού, δύο τρόποι λειτουργίας με πινελιές και κωδικοποιημένα κουμπιά, απλό, γρήγορο και αξιόπιστο.
• Εξοπλισμένη με τεχνολογία δοκιμής μεθόδου παλμού χαμηλής τάσης, μεθόδου flashover υψηλής τάσης, η απεικόνιση μορφής κύματος είναι ομαλή και εύκολη στην ερμηνεία.
• Το όργανο διαθέτει ισχυρές δυνατότητες επεξεργασίας δεδομένων, γεγονός που διευκολύνει τους χρήστες να διαχειρίζονται και να αρχειοθετούν αρχεία κυμάτων.
• Διαθέτει τεράστια λειτουργία αποθήκευσης κυμάτων δοκιμής:οι μορφές κύματος που δοκιμάστηκαν στο χώρο μπορούν να αποθηκευτούν βολικά στο όργανο με τη σειρά που καθορίζεται από την κινεζική ονομασία για ανάκληση και παρατήρηση ανά πάσα στιγμή· μπορεί να αποθηκεύσει πάνω από 8.000 αρχεία παλμών χαμηλής τάσης και υψηλής τάσης και πολλαπλών παλμώνκαι τα αρχεία μορφής κύματος μπορούν να εισαχθούν σε λογισμικό υπολογιστή για διαχείριση και ανάλυση χρησιμοποιώντας επικοινωνία USB.
• Υπερ-υψηλή φωτεινότητα, φωτεινότητα LED φθάνει τα 280nit, ανάλυση 1024*600, βολική για περιβάλλοντα που εκτίθενται σε άμεσο ηλιακό φως κατά τη λειτουργία.
Τεχνική προδιαγραφή
| Συχνότητα δειγματοληψίας |
80MHz |
| Αμβέλεια παλμού χαμηλής τάσης |
100V±15% |
| Περιοχή εύρους |
≥65χλμ |
| Ακούγεται η δοκιμήε |
300 μέτρα/1 χιλιόμετρο/5 χλμ./25χλμ/65χλμ |
| πλάτος παλμού |
0.125Σ- Δεν ξέρω.50Σ/2.50Σ/7.25Σ/10.0Σ |
| Ελάχιστη ανάλυση |
0.1m |
| Δοκιμαστική τυφλή περιοχή |
≤20m |
| Λάθος μέτρησης |
≤±(0,5% × L+1m), L είναι το μήκος του καλωδίου |
| Τρόπος τροφοδοσίας |
φόρτιση AC110V~240V, 50Hz/60Hz |
| Όγκος και βάρος |
Δοκιμαστικό υλικό |
| Συνθήκες εργασίας |
Θερμοκρασία -20 oC έως +65 oC, σχετική υγρασία 90%, ατμοσφαιρική πίεση 750±30 mmHg |
Κατάλογος συσκευασίας
