XHDD503E Εντοπιστής Βλαβών Καλωδίων με Ακουστικό-Μαγνητικό Συγχρονισμό για Υπόγεια Καλώδια

Ο εντοπιστής σφαλμάτων καλωδίων χρησιμοποιεί τις αρχές της συλλογής δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης τοποθεσίας των σημείων σφάλματος καλωδίων.Μια γεννήτρια παλμών υψηλής τάσης προκαλεί εκκένωση στο σημείο της βλάβης, και τα προκύπτοντα κύματα δονήσεων, ηχητικά κύματα και ηλεκτρομαγνητικά κύματα ανιχνεύονται από τον ειδικό ανιχνευτή του οργάνου για την ακριβή τοποθεσία σφάλματος.

• Το LCD υψηλής φωτεινότητας 5 ιντσών με άγγιγμα εξασφαλίζει ορατότητα κάτω από το φως του ήλιου
• 4 τρόποι δοκιμής: πρότυπος, ενισχυμένος, μείωση θορύβου και προσαρμοσμένος
• 4 λειτουργίες τοποθέτησης: ηχητικό-μαγνητικός συγχρονισμός, καθαρή ακουστική, καθαρή μαγνητική και τάση βήματος
• Τεχνολογία μείωσης του θορύβου φόντου με πολλαπλές επιλογές φιλτραρίσματος
• Εξοπλισμένο με λειτουργίες BNR και σιωπηλής μετάδοσης
• Δυνατότητα ένδειξης απόκλισης πορείας
• Πολυεπίπεδη αισθητήρες φυσικής απομόνωσης σήματος με ανθεκτικότητα σε νερό IP65
• Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με μεγάλο χρόνο αναμονής και γρήγορη φόρτιση
• Σύνθετο, ελαφρύ σχέδιο με απλή διεπαφή ανθρώπου-μηχανής

1. Η μέθοδος ακουστομαγνητικού συγχρονισμού:Συνδυάζει την παραδοσιακή ακουστική μέτρηση με την ανίχνευση ηλεκτρομαγνητικού σήματος για την ακριβή τοποθεσία σφάλματος μετρώντας τις χρονικές διαφορές μεταξύ των σημάτων.

2Η μέθοδος καθαρού ήχου:Χρησιμοποιεί παλμούς υψηλής τάσης για να δημιουργήσει ήχους εκκένωσης σε σημεία σφάλματος, που ανιχνεύονται από ευαίσθητους ακουστικούς αισθητήρες για ακριβή τοποθεσία.

3- Καθαρή μαγνητική μέθοδος:Ανιχνεύει σήματα παλμού μέσω περιτυλίξεων επαγωγής για τον προσδιορισμό της διαδρομής του καλωδίου και των τοποθεσιών σφάλματος.

4. Μέθοδος A-φρέμ:Χρησιμοποιεί μετρήσεις δυνητικής διαφοράς για την εντοπισμό σφαλμάτων εδάφους σε θαμμένα καλώδια με ανίχνευση αλλαγών στα χαρακτηριστικά του ηλεκτρικού πεδίου.

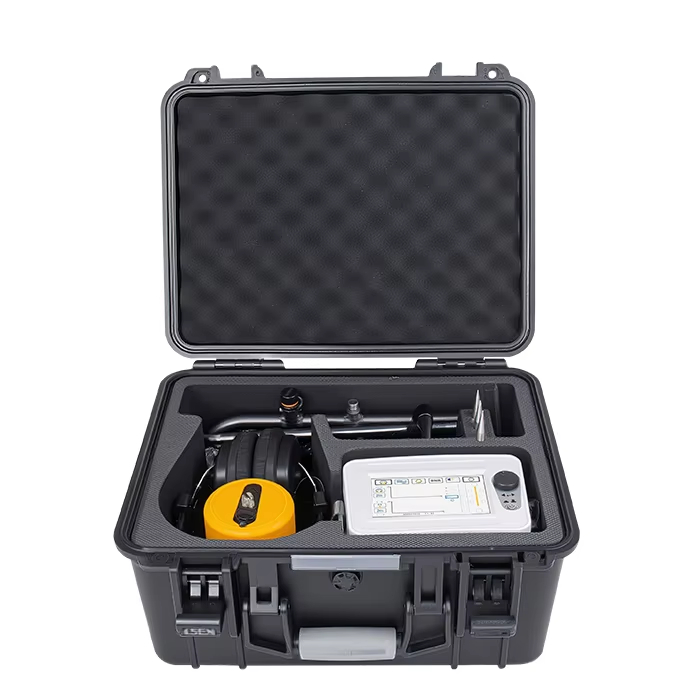

• Κεντρική μονάδα εντοπισμού σφαλμάτων καλωδίων
• Έλεγχος με ράβδο σύνδεσης
• Ακουστικά για ανάδραση σήματος
• Καλώδιο σήματος 7 πυρήνων
• Φορτιστή
• Α-πλαίσιο για δοκιμή τάσης σταδίου
• Καλώδιο σύνδεσης A-frame
• Συσκευή γείωσης

Οι κόκκινοι και οι πράσινοι δείκτες δείχνουν αλλαγές στην ένταση του σήματος καθώς πλησιάζετε το σημείο βλάβης.με μέγιστη απόκλιση περίπου 5 μέτρα πριν και μετά την τοποθεσία σφάλματος.
