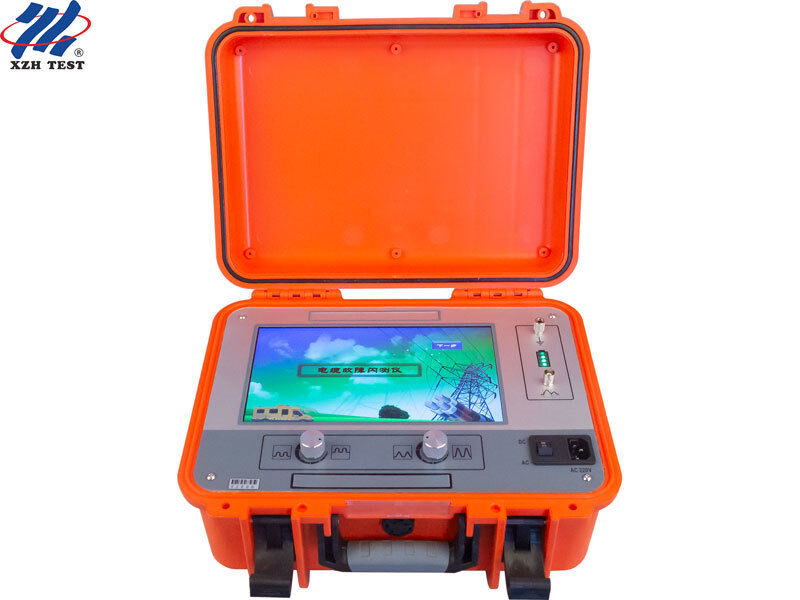

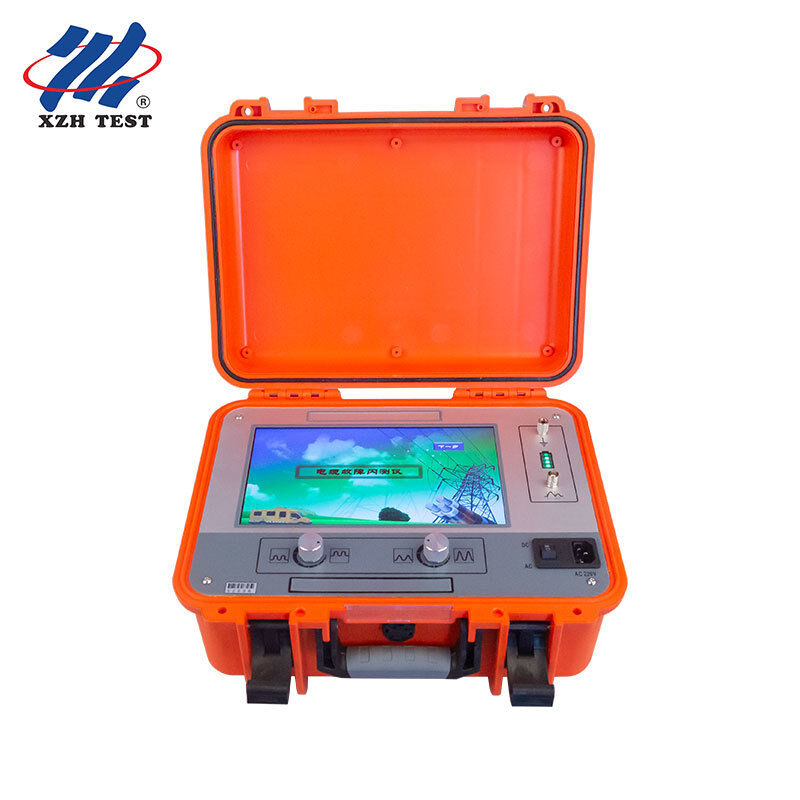

Μικρή, έτοιμη για δράση, λειτουργία ενός ατόμου.Ο εντοπιστής σφαλμάτων καλωδίων XHGG501D TDR ζυγίζει λιγότερο από 5 κιλά, ξεκινάει σε δευτερόλεπτα και λειτουργεί με ενσωματωμένη μπαταρία λιθίου χωρίς γεννήτρια, χωρίς βοηθό, χωρίς καθυστέρηση εγκατάστασης.Από το πίσω μέρος ενός φορτηγού σε ένα ζωντανό ίχνος σε λιγότερο από 2 λεπτά.
Το XHGG501D είναι ένα φορητό προεντοπιστή σφάλματος καλωδίου βασισμένο σε TDR σχεδιασμένο για ταχεία διάγνωση επί τόπου.εξαλείφει την πολυπλοκότητα που συνδέεται με τα εργαλεία εργαστηριακής ποιότηταςΟι χειριστές συνδέουν τα καλώδια δοκιμής, επιλέγουν το προεπιλεγμένο εύρος και πατάνε το κουμπί εκκίνησης. Το όργανο συλλέγει αυτόματα δείγματα και επεξεργάζεται τη μορφή κύματος για τον προσδιορισμό της απόστασης σφάλματος.Υποστήριξη τόσο των μεθόδων δειγματοληψίας με παλμούς χαμηλής τάσης όσο και των μεθόδων δειγματοληψίας flashover, το XHGG501D καλύπτει σφάλματα χαμηλής αντίστασης, ανοικτά κυκλώματα, βραχυκυκλώματα, διαρροές, σφάλματα υψηλής αντίστασης, και flashover σφάλματα υψηλής αντίστασης σε καλώδια ρεύματος, καλώδια ελέγχου,καλώδια επικοινωνίαςΗ συσκευή είναι κατασκευασμένη σε προστατευτικό πλαίσιο IP54 και τροφοδοτείται από μια μπαταρία λιθίου που μπορεί να ανταλλάσσεται στο πεδίο, είναι το μέσο επιλογής για τα πληρώματα συντήρησης κοινής ωφέλειας, τους εργολάβους ηλεκτρικής ενέργειας,και μηχανικούς υπηρεσίας πεδίου που χρειάζονται αξιόπιστα αποτελέσματα χωρίς την καμπύλη μάθησης.
Από το Βαν στο Τραπέζι σε Λιγότερο από 2 λεπτά
Οι περισσότεροι εντοπιστές σφαλμάτων καλωδίων υποθέτουν ένα ελεγχόμενο περιβάλλον: σταθερή ισχύς, ένα πάγκο εργασίας και έναν εκπαιδευμένο χειριστή με χρόνο για να ρυθμίσει.30 μ.μ.Εδώ είναι πώς μοιάζει μια τυπική ανάπτυξη:
Επικεφαλής
0:00
Δεν υπάρχει κύκλος προθέρμανσης, καμία διαδικασία βαθμονόμησης.
Επικεφαλής
0:30
Συνδέστε τα καλώδια δοκιμής.
Επικεφαλής
0:45
Ενσωματωμένη μπαταρία λιθίου χωρίς γεννήτρια, χωρίς καλώδιο επέκτασης.
Επικεφαλής
1:15
Επιλέξτε προεπιλεγμένη εμβέλεια. 300 μέτρα, 1 χιλιόμετρο, 3 χιλιόμετρα ή 16 χιλιόμετρα.
✅
1:45
Η απόσταση σφάλματος εμφανίζεται, η αυτόματη ανάλυση σημειώνει το σημείο στροφής της μορφής κύματος.
Χωρίς φορητό υπολογιστή, χωρίς εξωτερικό λογισμικό, χωρίς ειδική εκπαίδευση, το όργανο κάνει το βαρύ έργο, ο χειριστής διαβάζει την απόσταση και κατευθύνει το συνεργείο.
Τι Σημαίνει η Οθόνη Αγγίγματος 10 ιντσών στο Πεδίο
Πολλοί "φορητοί" δοκιμαστές σφαλμάτων καλωδίων έχουν μια αντίσταση 4,3 ιντσών ή 5 ιντσών που απαιτεί στιλό και υποθέτει εσωτερικό φωτισμό.Το XHGG501D χρησιμοποιεί ένα πλήρες 10-ιντσών TFT LCD ̇ την ίδια κατηγορία οθόνης που βρίσκεται σε tablet υπολογιστές ̇ με λειτουργία αφής που λειτουργεί με γάντιαΔεν έχει να κάνει μόνο με την αισθητική.
Όραμα πλήρους κυματικής μορφής:Σε μια οθόνη 5 ιντσών, μια μεγάλης εμβέλειας μορφή κύματος συμπιέζεται στο σημείο όπου η ακμή αντανάκλασης σφάλματος είναι λίγα εικονοστοιχεία.Οι χειριστές μπορούν να εντοπίζουν οπτικά το σημείο στροφής σφάλματος χωρίς να βασίζονται αποκλειστικά στον αλγόριθμο αυτόματης ανάλυσης.Όταν ο αλγόριθμος επισημαίνει μια οριακή αντανάκλαση, η οποία είναι κοινή σε παλαιά καλώδια με πολλαπλές αρθρώσεις, ο χειριστής μπορεί να επιβεβαιώσει οπτικά ή να παρακάμψει την αυτόματη ανάγνωση.
Δύο τρόποι ελέγχου:Εικονική οθόνη για ταχεία πλοήγηση μέσω μενού και προκαθορισμένων ρυθμίσεων· φυσικά κωδικοποιημένα κουμπιά για ακριβή τοποθέτηση του δείκτη κατά τη μέτρηση του κύματος σφάλματος.Δύο χειριστές μπορούν να εργάζονται ταυτόχρονα, μία μετρώντας
Διαβάσιμη από το φως του ήλιου με αντεπίφλεγμα:Η βιομηχανική LCD με φως LED διατηρεί την ορατότητα σε φωτεινότητα 280 νιτ. Μπορεί να λειτουργήσει σε άμεσο ηλιακό φως σε εξωτερικούς υποσταθμούς και παράδρομους χωρίς κάλυψη σκιάς.
100MHz δειγματοληψία σε πραγματικό χρόνο, χωρίς παρεμβολή
Το XHGG501D λαμβάνει δείγματα σε πραγματική συχνότητα 100MHz ∙ 100 εκατομμύρια σημεία δεδομένων ανά δευτερόλεπτο ∙ χωρίς παρεμβολή λογισμικού.το όργανο επιτυγχάνει 00,5 m ελάχιστη ανάλυση, επαρκής για να διακρίνει ένα σφάλμα σε μια σύνδεση καλωδίου από ένα σφάλμα στο εσωτερικό της σύνδεσης.καταγράφοντας τον παλμό αντανάκλασης ανεξάρτητα από το αν φτάνει στο 0Σε συνδυασμό με μια τυφλή ζώνη ≤20m ̇ μία από τις καλύτερες στην κατηγορία της ̇ το XHGG501D ανιχνεύει αξιόπιστα σφάλματα από τα τερματικά εξόδου προς τα έξω.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
Σημειώσεις |
| Συχνότητα δειγματοληψίας |
100MHz |
Δείγματα υλικού σε πραγματικό χρόνο, χωρίς παρεμβολή |
| Ελάχιστη ανάλυση |
0.5m |
Σε παλμό 0,1 μs σε εμβέλεια 300 m |
| Πεδίο δοκιμής |
≤ 16 χλμ. |
Προεπιλογές: 300m / 1km / 3km / 16km |
| Δοκιμή τυφλής ζώνης |
≤ 20m |
Αξιόπιστη ανίχνευση από τα τερματικά εξόδου |
| Λάθος μέτρησης |
≤ ± 0,5%*L+1m) |
L = μήκος καλωδίου υπό δοκιμή |
| Διάμετρος παλμού |
0.1μs / 2μs |
Στενό παλμό για κοντινό άκρο, ευρύ παλμό για μακρινό άκρο |
| Μέθοδοι δοκιμής |
Πύλη LV + φλαςόβερ |
Η διπλή λειτουργία καλύπτει το πλήρες φάσμα σφάλματος |
| Εμφάνιση |
10 ιντσών TFT LCD |
Δύο λειτουργίες αφής + κωδικοποιημένου κουμπιού |
| Πλατφόρμα |
Κεντρικός έλεγχος MCU |
Αρχιτεκτονική με ένα μόνο τσιπ για αξιοπιστία |
| Η μπαταρία. |
Εγκατασκευασμένα ιόντα λιθίου |
Ασύρματη λειτουργία, εναλλάξιμη με πεδίο |
| Εισφορά ισχύος |
Εναλλακτικός ρεύμα 220V±10% |
Κεντρική φόρτιση και άμεση λειτουργία |
| Προστασία. |
Διάκριση IP54 |
Προστατευμένο από σκόνη, αδιάβροχο πλαίσιο |
| Θέρμανση λειτουργίας |
-20°C~+60°C |
Πλήρης εξωτερική θερμοκρασία |
| Σχετική υγρασία |
< 90% |
Μη συμπυκνωτικά |
| Συμμόρφωση |
CE, ISO |
|
Περιεχόμενο της συσκευασίας
| Άρθρο |
Αριθμός |
Άρθρο |
Αριθμός |
| Τοποθετητής σφαλμάτων καλωδίου (Host) |
1 |
Καλώδιο μονο-Q (1,5m) |
1 |
| Δύο-Q καλώδια (2m) |
1 |
Δοκιμαστή |
1 |
| Σύρμα ηλεκτρικής ενέργειας (1.8m) |
1 |
Τύπος ασφάλειας |
1 |
| Γεωργικό σύρμα |
1 (προαιρετικό) |
Εγχειρίδιο χρήστη |
1 |
|
Κατάλογος σύνθεσης οργάνων
|
|
Ονομασία
|
ποσότητα
|
εικόνα
|
Ονομασία
|
ποσότητα
|
εικόνα
|
|
Προεντοπιστής σφάλματος καλωδίου
|
1
|
|
Μία γραμμή Q
|
1
|
|
|
Διπλή γραμμή Q
|
1
|
|
δειγματοληπτής
|
1
|
|
|
καλώδιο τροφοδοσίας
|
1
|
|
Φυτίλια
|
1
|
|
|
Σύρμα γείωσης
(προαιρετικά)
|
1
|
|
|
|
|
XHGG501D σε μια ματιά ∆ύο πλευρές του ίδιου εργαλείου
|
Η παρούσα λίστα ∆ιαφορητή γωνία πεδίου |
Αντικείμενο: |
| Κεντρική εστίαση |
Γρήγορη ανάπτυξη ενός ατόμου, από βαν σε ίχνη σε λιγότερο από 2 λεπτά. |
Επένδυση για πρώτη φορά σε δοκιμές σφαλμάτων καλωδίων, συνολικό κόστος ιδιοκτησίας |
| Οπτικό θέμα |
Αμπελώριος πορτοκαλί ∙ ετοιμότητα πεδίου, ορατότητα |
Πράσινο ∙ προσβασιμότητα, χαμηλό εμπόδιο εισόδου |
| Καλύτερα για |
Εργαζόμενοι συντήρησης, εργολάβοι παροχής υπηρεσιών πεδίου |
Μικρές επιχειρήσεις κοινής ωφέλειας, ηλεκτρολόγοι που επεκτείνουν την προσφορά υπηρεσιών |
| Έμφαση στο περιεχόμενο |
Ταχύτητα ανάπτυξης, οφέλη πεδίου οθόνης 10 ιντσών, δειγματοληψία σε πραγματικό χρόνο 100 MHz |
Σύγκριση της σειράς προϊόντων, ανάλυση κόστους ανά δοκιμή, πορεία αναβάθμισης |
Ζητήστε προσφορά ή ζητήστε μια μονάδα επίδειξης για την αξιολόγηση του προσωπικού σας.
