Cable Route Tracer XHLJ504L Συχνότητα ήχου 100W για ανίχνευση υπόγειας διαδρομής καλωδίου και μέτρηση βάθους ταφής

Name: Cable Route Tracer XHLJ504L Συχνότητα ήχου 100W για ανίχνευση υπόγειας διαδρομής καλωδίου και μέτρηση βάθους ταφής
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7,970.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHLJ504L

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHLJ504L

Επισημαίνω:

High Light

Επισημαίνω:

100W Ακουστική συχνότητα εντοπισμού διαδρομής

Ανίχνευση υπόγειων καλωδιακών οδών

Μέτρηση βάθους ταφής κατά των παρεμβολών

Trading Information

Ποσότητα παραγγελίας min:

Δοκιμή XZH

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

2000 μονάδες ετησίως

Περιγραφή προϊόντων

🎯 Σχεδιασμένο για Ομάδες Χαρτογράφησης Υπογείων Καλωδίων και Σχεδιασμού Κατασκευών

🗺️ Ομάδες Χαρτογράφησης Περιουσιακών Στοιχείων Κοινής ΩφέλειαςΧαρτογραφήστε τις διατάξεις των υπογείων καλωδίων για τεκμηρίωση GIS και σχεδιασμό δικτύου

🚧 Συνεργεία Εκσκαφών & ΚατασκευώνΕντοπίστε τις διαδρομές καλωδίων και τα βάθη ταφής πριν από την εκσκαφή για την αποφυγή ζημιών στα καλώδια

📐 Επαλήθευση Εγκατάστασης ΚαλωδίωνΕπαληθεύστε ότι οι διαδρομές καλωδίων και τα βάθη ταφής "ως κατασκευάστηκαν" ταιριάζουν με τις προδιαγραφές σχεδιασμού

Επισκόπηση Προϊόντος

Το XHLJ504L Ιχνηλάτης Διαδρομής Καλωδίων είναι ένα εξειδικευμένο όργανο ανίχνευσης υπογείων καλωδίων σχεδιασμένο να απαντά σε μια θεμελιωδώς διαφορετική ερώτηση από τους αναγνωριστές καλωδίων: όχι ποιο καλώδιο, αλλά ΠΟΥ πηγαίνει το καλώδιο; Χρησιμοποιώντας μετάδοση ήχου υψηλής ισχύος 100W και τεχνολογία λήψης ηλεκτρομαγνητικής επαγωγής, αυτό το σύστημα ανιχνεύει με ακρίβεια τις θέσεις διάταξης των υπογείων καλωδίων και τα βάθη ταφής εντός καθορισμένων περιοχών αναζήτησης — επιτρέποντας τον ασφαλή σχεδιασμό εκσκαφών, την ακριβή χαρτογράφηση κοινής ωφέλειας και την επαλήθευση εγκατάστασης.

🔍 Ιχνηλάτης Διαδρομής Καλωδίων vs Αναγνωριστής Καλωδίων — Κατανόηση της Διαφοράς: Ένας αναγνωριστής καλωδίων απαντά "ΠΟΙΟ καλώδιο είναι αυτό που ψάχνουμε;" μεταξύ πολλαπλών καλωδίων σε ένα συγκεκριμένο σημείο. Ένας ιχνηλάτης διαδρομής καλωδίων απαντά "ΠΟΥ τρέχει αυτό το καλώδιο υπόγεια;" — ιχνηλατώντας ολόκληρη τη διαδρομή του και μετρώντας το βάθος ταφής σε απόσταση. Το XHLJ504L είναι ένας ιχνηλάτης διαδρομής, ειδικά κατασκευασμένος για ομάδες που χρειάζονται να χαρτογραφήσουν τις διαδρομές των υπογείων καλωδίων πριν από την εκσκαφή ή να τεκμηριώσουν περιουσιακά στοιχεία κοινής ωφέλειας, όχι για την αναγνώριση καλωδίων μεταξύ δεσμών. Η έξοδος υψηλής ισχύος 100W εξασφαλίζει τη διείσδυση του σήματος μέσω του εδάφους για αξιόπιστη ανίχνευση σε βάθος.

Βασικές Προδιαγραφές

Αριθμός Μοντέλου

XHLJ504L

Συχνότητα Εξόδου

Συχνότητα Ήχου

Σήμα Εξόδου

Διακοπτόμενο, 0~50Vpp

Ισχύς Εξόδου

100W (Υψηλή Ισχύς)

Ρεύμα Εξόδου

0~2A

Τροφοδοτικό

AC 220V (±10%), 50Hz (±5%)

Λειτουργία Λήψης

Ηλεκτρομαγνητική Επαγωγή

Πιστοποίηση

CE / ISO

Μάρκα

XZH TEST

Προέλευση

Κίνα

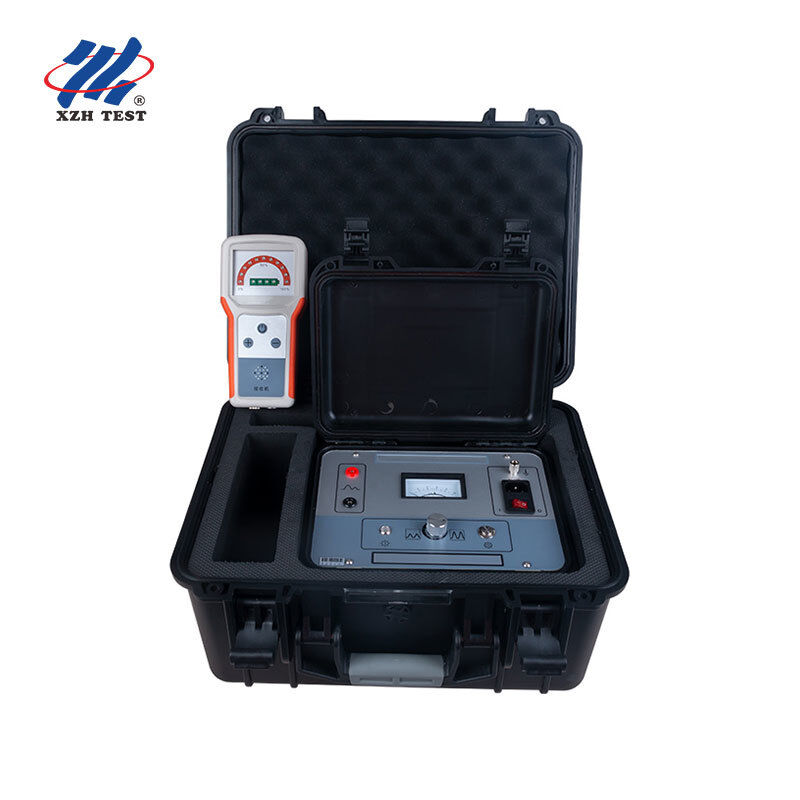

Στοιχεία Συστήματος

Το σύστημα ιχνηλάτησης καλωδίων XHLJ504L αποτελείται από δύο κύρια στοιχεία που λειτουργούν σε συνδυασμό:

Στοιχείο

Λειτουργία

Πομπός Σήματος Διαδρομής

Παράγει σήματα ήχου υψηλής ισχύος που εισάγονται στο καλώδιο στόχο. Διαθέτει σχεδιασμό κατά των δονήσεων με προστασία από υπερβολικό ρεύμα, ανοιχτό κύκλωμα και βραχυκύκλωμα. Ισχυρή ικανότητα κατά των παρεμβολών εξασφαλίζει σταθερή και αξιόπιστη λειτουργία.

Δέκτης (Ανιχνευτής Εντοπισμού Βλαβών Καλωδίων)

Φορητή μονάδα με αισθητήρα ηλεκτρομαγνητικής επαγωγής που ανιχνεύει το εκπεμπόμενο σήμα πάνω από το έδαφος. Επιτρέπει στους χειριστές να ανιχνεύουν τη διαδρομή του καλωδίου και να μετρούν το βάθος ταφής ακολουθώντας τις διακυμάνσεις της ισχύος του σήματος.

Βασικά Χαρακτηριστικά

Έξοδος ήχου υψηλής ισχύος 100W για ισχυρή διείσδυση σήματος μέσω εδάφους και ασφάλτου
Διακοπτόμενο σήμα εξόδου 0~50Vpp παρέχει καθαρό, διακριτό μοτίβο ανίχνευσης
Η λειτουργία λήψης ηλεκτρομαγνητικής επαγωγής επιτρέπει την ανίχνευση καλωδίων χωρίς επαφή πάνω από το έδαφος
Ανθεκτική κατασκευή κατά των δονήσεων για αξιόπιστη απόδοση σε συνθήκες πεδίου
Ισχυρή ικανότητα κατά των παρεμβολών εξασφαλίζει σταθερή λειτουργία κοντά σε άλλες ηλεκτρικές υποδομές
Προστασία από υπερβολικό ρεύμα, ανοιχτό κύκλωμα και βραχυκύκλωμα προστατεύει τον εξοπλισμό και τον χειριστή
Η ακριβής και γρήγορη ανίχνευση διαδρομής καλωδίων μειώνει τον χρόνο έρευνας και βελτιώνει την ακρίβεια χαρτογράφησης
Κατάλληλο για την ανίχνευση τόσο της διάταξης της διαδρομής του καλωδίου όσο και του βάθους ταφής σε πιθανές περιοχές καλωδίων

Εικόνα Προϊόντος

Συχνές Ερωτήσεις

Ε1: Για ποιον είναι σχεδιασμένο το XHLJ504L και τι πρόβλημα λύνει;

Το XHLJ504L είναι σχεδιασμένο για ομάδες χαρτογράφησης υπογείων καλωδίων, συνεργεία σχεδιασμού κατασκευών και τμήματα διαχείρισης περιουσιακών στοιχείων κοινής ωφέλειας που χρειάζονται να εντοπίσουν τις διαδρομές καλωδίων και τα βάθη ταφής πριν από την εκσκαφή. Σε αντίθεση με τους αναγνωριστές καλωδίων που προσδιορίζουν "ποιο καλώδιο είναι ποιο" μεταξύ δεσμών, το XHLJ504L απαντά "πού πηγαίνει αυτό το καλώδιο;" — ανιχνεύοντας ολόκληρη την υπόγεια διαδρομή ενός γνωστού καλωδίου. Αυτό είναι κρίσιμο για την αποφυγή τυχαίων χτυπημάτων καλωδίων κατά την εκσκαφή, την τεκμηρίωση περιουσιακών στοιχείων κοινής ωφέλειας για συστήματα GIS και την επαλήθευση ότι τα νεοεγκατεστημένα καλώδια ακολουθούν τις προδιαγραφές σχεδιασμού.

Ε2: Πώς διαφέρει το XHLJ504L από έναν αναγνωριστή καλωδίων (όπως το XHSB505B/XHSB505DS);

Τα προϊόντα εξυπηρετούν συμπληρωματικούς αλλά διακριτούς σκοπούς: Οι Αναγνωριστές Καλωδίων (XHSB505B/XHSB505DS) προσδιορίζουν ποιο συγκεκριμένο καλώδιο αναζητάτε όταν υπάρχουν πολλά πανομοιότυπα καλώδια σε μια ενιαία τοποθεσία — απαντούν "ΠΟΙΟ καλώδιο;". Οι Ιχνηλάτες Διαδρομής Καλωδίων (XHLJ504L) ανιχνεύουν την υπόγεια διαδρομή και μετρούν το βάθος ταφής ενός καλωδίου που ήδη γνωρίζετε — απαντούν "ΠΟΥ πηγαίνει αυτό το καλώδιο;". Το XHLJ504L χρησιμοποιεί μετάδοση ήχου υψηλής ισχύος 100W σχεδιασμένη για διείσδυση στο έδαφος, σε σύγκριση με τα σήματα αναγνώρισης βάσει παλμών των αναγνωριστών καλωδίων. Οι ομάδες συνήθως χρησιμοποιούν έναν ιχνηλάτη διαδρομής για υπόγεια χαρτογράφηση και έναν αναγνωριστή για επιλογή καλωδίου σε σημεία σύνδεσης.

Ε3: Πόσο βαθιά μπορεί να ανιχνεύσει υπόγεια καλώδια το XHLJ504L;

Η έξοδος υψηλής ισχύος 100W του XHLJ504L με διακοπτόμενο σήμα ήχου 0~50Vpp παρέχει ισχυρή διείσδυση στο έδαφος για αξιόπιστη ανίχνευση διαδρομής καλωδίων και μέτρηση βάθους ταφής. Το πραγματικό βάθος ανίχνευσης εξαρτάται από τις συνθήκες του εδάφους, τον τύπο του καλωδίου και τις περιβάλλουσες υποδομές. Η λειτουργία λήψης ηλεκτρομαγνητικής επαγωγής επιτρέπει στους χειριστές να ανιχνεύουν το σήμα πάνω από το έδαφος χωρίς φυσική επαφή με το καλώδιο, επιτρέποντας την αποτελεσματική έρευνα σε ολόκληρη την πιθανή περιοχή καλωδίων.

Ε4: Μπορεί αυτή η συσκευή να λειτουργήσει σε περιοχές με ηλεκτρικές παρεμβολές;

Ναι. Το XHLJ504L διαθέτει ισχυρή ικανότητα κατά των παρεμβολών, ειδικά σχεδιασμένη για λειτουργία κοντά σε ενεργές ηλεκτρικές υποδομές. Το διακοπτόμενο μοτίβο εξόδου ήχου δημιουργεί ένα διακριτό σήμα που ο δέκτης μπορεί να διακρίνει από τον θόρυβο του περιβάλλοντος. Σε συνδυασμό με την έξοδο υψηλής ισχύος 100W, το σύστημα διατηρεί αξιόπιστη ανίχνευση ακόμη και σε ηλεκτρικά θορυβώδη περιβάλλοντα όπως υποσταθμοί, αστικές διαδρομές καλωδίων και βιομηχανικές ζώνες.

Ε5: Τι χαρακτηριστικά προστασίας είναι ενσωματωμένα στον πομπό;

Ο πομπός XHLJ504L περιλαμβάνει ολοκληρωμένη προστασία: η προστασία από υπερβολικό ρεύμα αποτρέπει ζημιές από υπερβολική κατανάλωση ρεύματος. η προστασία ανοιχτού κυκλώματος προστατεύει το στάδιο εξόδου όταν δεν είναι συνδεδεμένο φορτίο. και η προστασία από βραχυκύκλωμα ενεργοποιείται αυτόματα εάν οι ακροδέκτες εξόδου βραχυκυκλωθούν κατά λάθος. Σε συνδυασμό με την ανθεκτική κατασκευή κατά των δονήσεων, αυτά τα χαρακτηριστικά εξασφαλίζουν αξιόπιστη μακροπρόθεσμη λειτουργία σε απαιτητικές συνθήκες πεδίου.

Σχετικά με την XZH TEST

Η XZH TEST είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται σε λύσεις δοκιμών καλωδίων, ανίχνευσης βλαβών και διάγνωσης για εταιρείες ηλεκτρικής ενέργειας, ηλεκτρολόγους εργολάβους και βιομηχανικούς πελάτες παγκοσμίως. Με μια ολοκληρωμένη γκάμα προϊόντων που περιλαμβάνει αναγνωριστές καλωδίων, ιχνηλάτες διαδρομής, εντοπιστές βλαβών και διαγνωστικά συστήματα, η XZH TEST παρέχει αξιόπιστο εξοπλισμό πεδίου σχεδιασμένο για τις πιο απαιτητικές επαγγελματικές εφαρμογές.

Επικοινωνήστε μαζί μας σήμερα για μια προσαρμοσμένη λύση προσαρμοσμένη στις ανάγκες σας για ιχνηλάτηση διαδρομής καλωδίων και υπόγεια χαρτογράφηση.
