Ο εντοπιστής σφαλμάτων υπόγειων καλωδίων XHGG502 υιοθετεί έναν βιομηχανικό υπολογιστή all-in-one με οθόνη αφής 12,1 ιντσών και ένα απλό περιβάλλον λογισμικού λειτουργίας για την πραγματοποίηση δοκιμών αλληλεπίδρασης ανθρώπου-υπολογιστή. Υιοθετεί βιομηχανικά ολοκληρωμένα κυκλώματα και συσκευές, ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, σταθερό και αξιόπιστο, και εύκολο στη χρήση.
Αυτός ο ελεγκτής σφαλμάτων καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και ανάλυση της κατάστασης των καλωδίων τροφοδοσίας και της απόστασης σφάλματος. Αυτός ο ελεγκτής σφαλμάτων καλωδίων υιοθετεί το συνδυασμό σύγχρονης ηλεκτρονικής τεχνολογίας και τεχνολογίας υπολογιστών για την πραγματοποίηση φιλτραρίσματος σήματος, λήψης, επεξεργασίας δεδομένων, γραφικής απεικόνισης, γραφικής ανάλυσης, για την ολοκλήρωση μέτρησης ταχύτητας καλωδίου, δοκιμής μήκους καλωδίου, δοκιμής απόστασης σφάλματος καλωδίου.
Αυτός ο εντοπιστής σφαλμάτων καλωδίων είναι κατάλληλος για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής καλωδίων τροφοδοσίας, καλωδίων ομοαξονικών υψηλής συχνότητας, καλωδίων φωτισμού δρόμου και θαμμένων καλωδίων διαφόρων υλικών με διαφορετικές διατομές και διαφορετικά μέσα, καθώς και για σφάλματα διαρροής υψηλής αντίστασης και δικτύου υψηλής αντίστασης που αναβοσβήνουν.
| Όνομα προϊόντος |
Προεντοπιστής σφαλμάτων υπόγειων καλωδίων (TDR) |
| Μοντέλο |
XHGG502 |
| MOQ |
1 Μονάδα |
| Κύρια λειτουργία |
Για μέτρηση χονδρικής απόστασης σφάλματος υπόγειων καλωδίων |
| Ρυθμός δειγματοληψίας δεδομένων |
60MHz, 120 MHz, 240MHz, 400MHz |
| Απόσταση δοκιμής |
>60Km |
| Ρύθμιση μήκους καλωδίου δοκιμής |
<1Km (short distance);<3Km (medium distance);>3Km (μεγάλη απόσταση) |
| Εύρος παλμού |
400Vpp |
| Πλάτος παλμού |
0.1uS και 2uS |
| Ανάλυση ανάγνωσης |
0.1m |
| Ακρίβεια δοκιμής συστήματος |
Λιγότερο από 0.5m |
| Τάση αντοχής συζεύκτη παλμού |
38kVDC |
| Συνθήκες λειτουργίας |
θερμοκρασία -25°C~+55°C, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg. |
| Μέθοδος μέτρησης |
Μέθοδος παλμού χαμηλής τάσης, μέθοδος εκφόρτισης υψηλής τάσης, μέθοδος πολλαπλών παλμών |
Ανιχνεύει με ακρίβεια και ταχύτητα τη βλάβη της κύριας μόνωσης καλωδίων τροφοδοσίας με επίπεδα τάσης 35KV και κάτω. βαθμονομεί το μήκος του καλωδίου. δοκιμάζει χονδρικά την απόσταση σφάλματος του καλωδίου
Προεντοπισμός σφαλμάτων καλωδίων με τον ανακλασιόμετρο XHGG502 βασισμένο στη
μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR),
μέθοδο εκφόρτισης υψηλής τάσης (δηλ. ICE, DECAY),μέθοδο ανάκλασης παλμού τόξου (ARC
μονό πλάνο και ARC πολλαπλά πλάνα) Προεντοπιστής σφαλμάτων καλωδίων

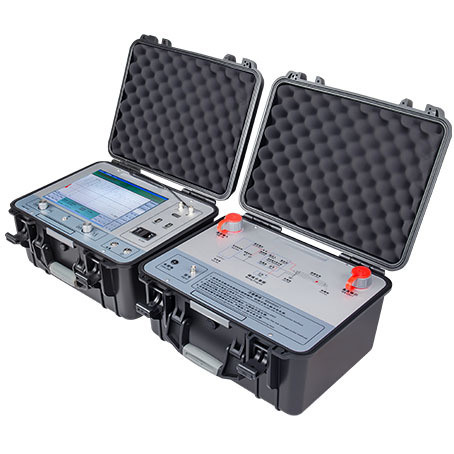

| XHGG502: για δοκιμή απόστασης σφάλματος καλωδίου, περιλαμβάνει μια κεντρική μονάδα και έναν συζεύκτη |
Σας καλωσορίζουμε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες και υπηρεσίες. |
Προεντοπισμός σφαλμάτων καλωδίων: με τον ανακλασιόμετρο XHGG502 βασισμένο στη μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR), και τη μέθοδο εκφόρτισης (πτώσης τάσης) υψηλής τάσης (DECAY),
μέθοδο ανάκλασης τόξου (μονό πλάνο/πολλαπλά πλάνα). Υπάρχουν τρεις τρόποι δοκιμής του XHGG502: παλμός χαμηλής τάσης, εκφόρτιση υψηλής τάσης, πολλαπλά πλάνα ARC.

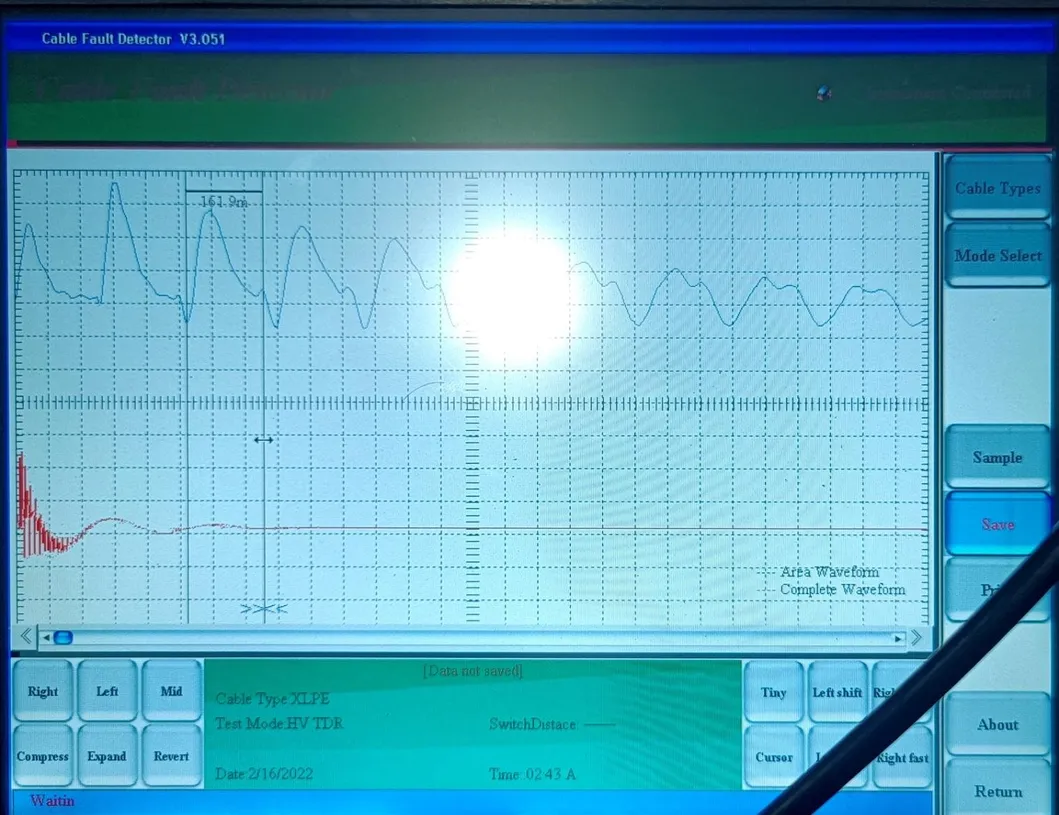

Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής πολλαπλών πλάνων ARC του XHGG502.
--------------------------------------------------------------------------------------------------------------------------------------------------------
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου ή το μήκος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής παλμού χαμηλής τάσης του XHGG502. Όταν χρησιμοποιείται η μέθοδος παλμού χαμηλής τάσης, δεν είναι απαραίτητο να συνδεθεί η γεννήτρια παλμού υψηλής τάσης. Άλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με μια γεννήτρια παλμού υψηλής τάσης.
--------------------------------------------------------------------------------------------------------------------------------------------------------
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου ή το μήκος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής παλμού χαμηλής τάσης του XHGG502. Όταν χρησιμοποιείται η μέθοδος παλμού χαμηλής τάσης, δεν είναι απαραίτητο να συνδεθεί η γεννήτρια παλμού υψηλής τάσης. Άλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με μια γεννήτρια παλμού υψηλής τάσης.
