Ελάττωση καλωδίουΠροεντοπιστής XHGG502A1
Περιγραφή

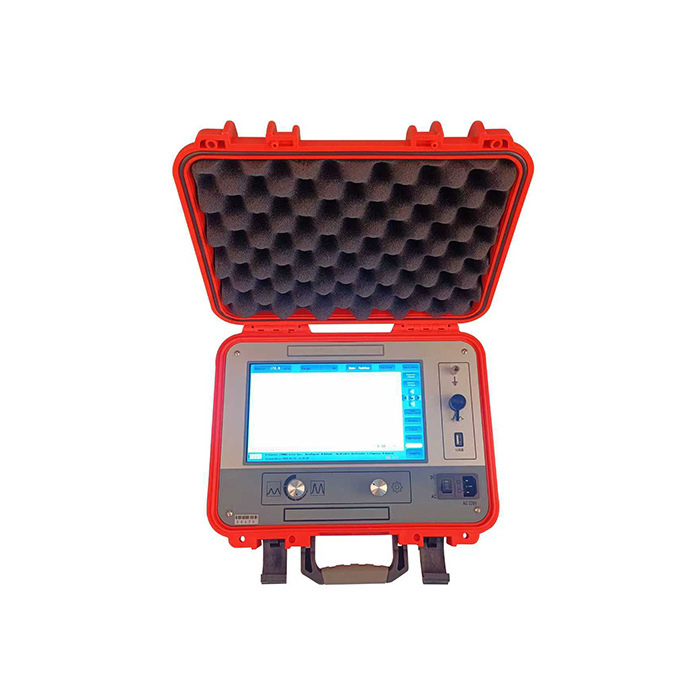

Ο δοκιμαστής σφαλμάτων καλωδίων υιοθετεί έναν υπολογιστή 10,1 ιντσών βιομηχανικής κλάσης με ολοκληρωμένο σύστημα αφής, μια απλή διεπαφή λογισμικού λειτουργίας, ολοκληρωμένα κυκλώματα και συσκευές βιομηχανικής κλάσης,και ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, η οποία είναι σταθερή, αξιόπιστη και εύκολη στη χρήση.
Αυτός ο δοκιμαστής σφαλμάτων καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης και της απόστασης σφάλματος των καλωδίων ηλεκτρικής ενέργειας.Αυτό το δοκιμαστή σφάλματος καλωδίου χρησιμοποιεί ένα συνδυασμό σύγχρονης ηλεκτρονικής τεχνολογίας και της τεχνολογίας υπολογιστών για να επιτύχει το φίλτρο σήματοςΜετρήση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης σφάλματος καλωδίου.
Αυτό το δοκιμαστικό σφάλματος καλωδίου είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και flashover υψηλής αντίστασης.

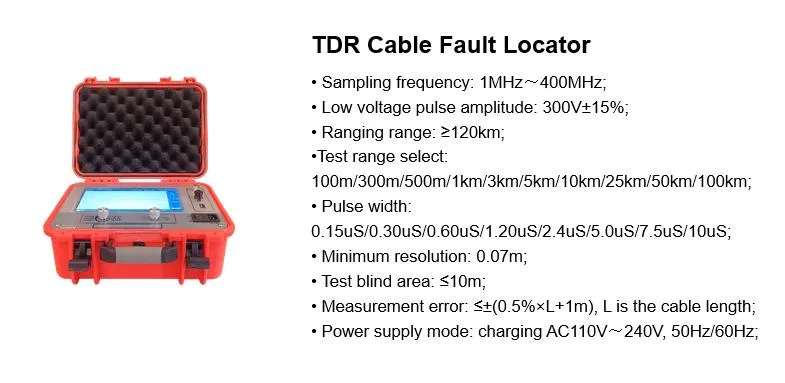

Τεχνική προδιαγραφή
| Συχνότητα δειγματοληψίας |
1MHz~400MHz |
| Αμβέλεια παλμού χαμηλής τάσης |
300V±15% |
| Περιοχή εύρους |
≥ 120 χλμ. |
| Πεδίο δοκιμής |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| πλάτος παλμού |
0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Ελάχιστη ανάλυση |
00,07m |
| Δοκιμαστική τυφλή περιοχή |
≤ 10m |
| Λάθος μέτρησης |
≤±(0,5% × L+1m), L είναι το μήκος του καλωδίου |
| Τρόπος τροφοδοσίας |
φόρτιση AC110V~240V, 50Hz/60Hz |
| Σύνδεσμος παλμού αντέχει στην τάση |
Συνεχή 35kV |
| Όγκος και βάρος |
Δοκιμαστικό υλικό |
| Συνθήκες εργασίας |
Θερμοκρασία -20oC~+65oC, σχετική υγρασία 90%, ατμοσφαιρική πίεση 750±30mmHg |
2.Ελάττωση καλωδίουακρίβειαεντοπιστής(XHDD503C)
Περιγραφή

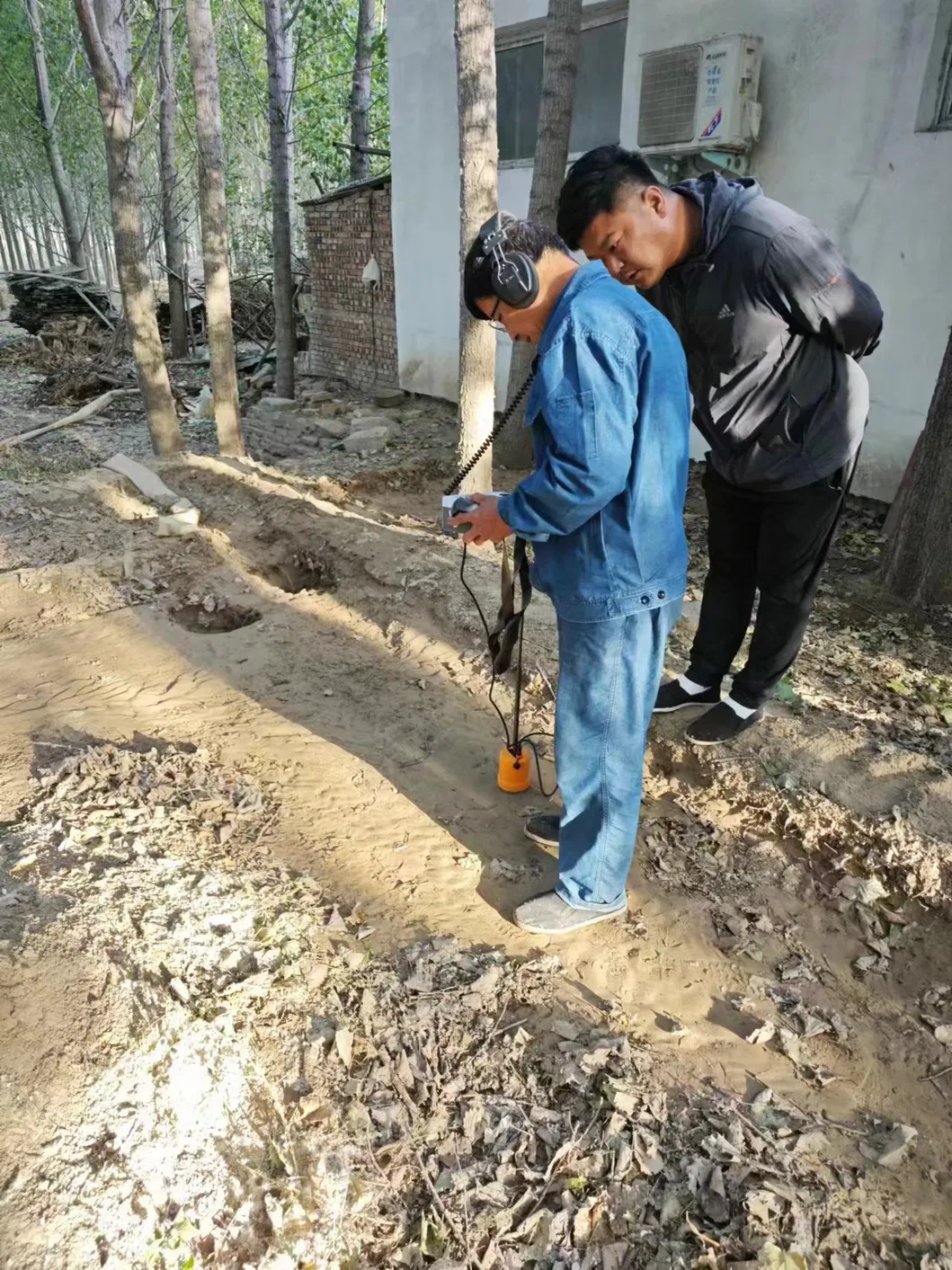

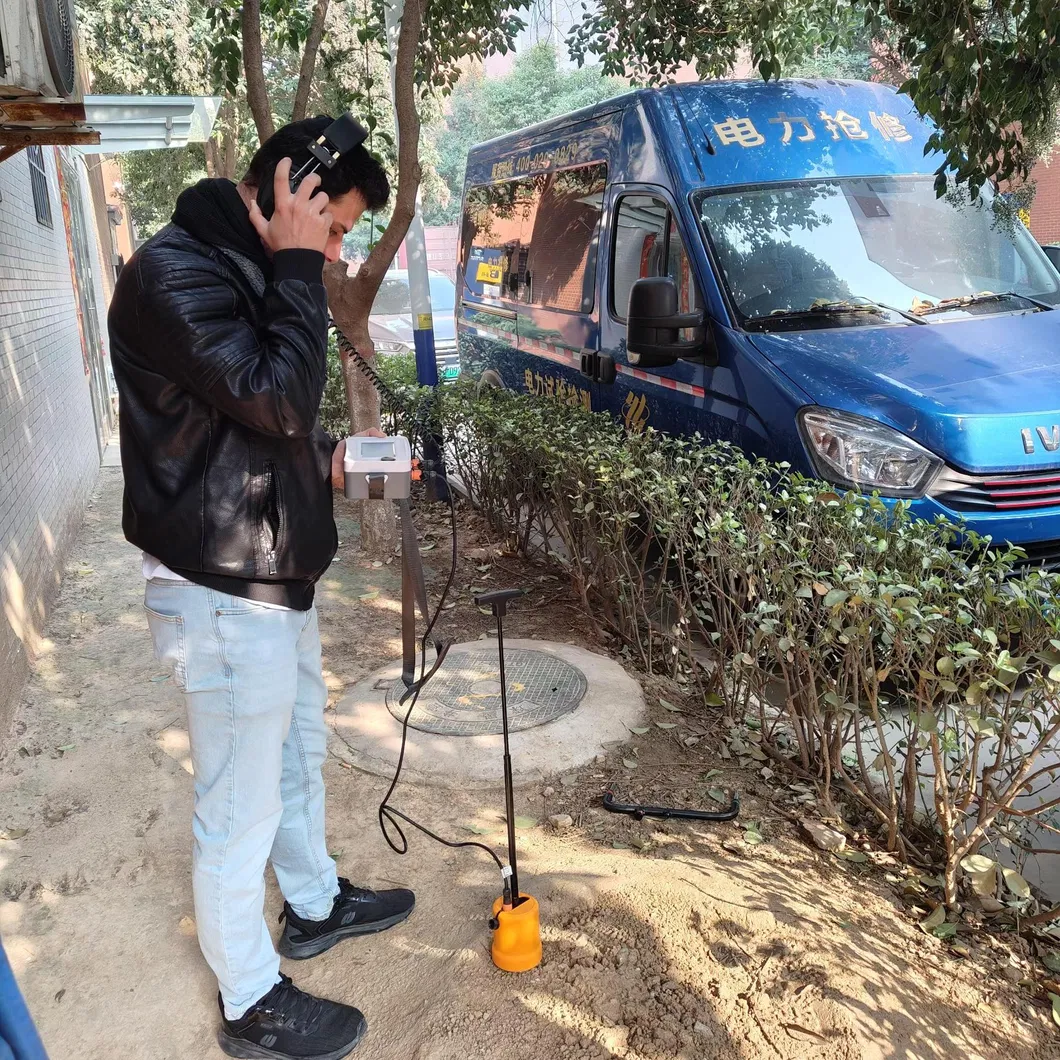

Το όργανο εντοπισμού σφάλματος καλωδίου χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου σφάλματος του καλωδίου ισχύος.Το ηλεκτρονικό φλας-όβερ παράγεται από τη γεννήτρια εκκένωσης κατά την πρόσκρουση., λαμβάνεται και ενισχύεται από τον αντίστοιχο ανιχνευτή, και η ακριβής θέση του σημείου βλάβης καθορίζεται με ακουστική και οπτική κρίση.Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου βλάβης του καλωδίου εντός της εύρους μέτρησης και συλλέγει την ακουστική και μαγνητική διαφορά χρόνουΕνσωματώνει την τεχνολογία θέσης, τις δοκιμές υποβοηθούμενες από την πορεία και άλλες τεχνολογίες.παροχή πολλαπλών τρόπων δοκιμής και πλούσιων και ποικίλων άμεσων πληροφοριών για την αποτελεσματική και ακριβή εντοπισμό σφαλμάτων καλωδίων.
Αυτό το όργανο σταθερής θέσης είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.
Χαρακτηριστικά

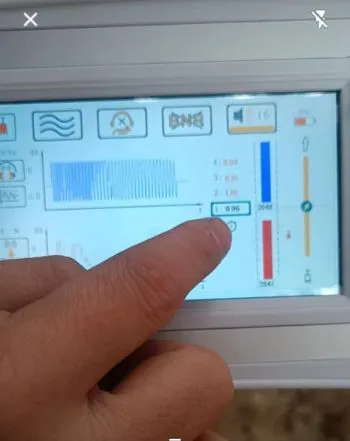

1. 5 ιντσών LCD υψηλής φωτεινότητας με άγγιγμα εξασφαλίζει ορατότητα κάτω από το φως του ήλιου.
2- Υιοθετήστε ακουστική και μαγνητική τεχνολογία συγχρονισμένης τοποθέτησης για τον αυτόματο υπολογισμό της ακουστικής και μαγνητικής διαφοράς χρόνου.
3Η τιμή αύξησης και η τιμή ενεργοποίησης του ακουστικού σήματος και του μαγνητικού σήματος μπορούν να ρυθμίζονται χειροκίνητα για να προσαρμόζονται σε διάφορα περιβάλλοντα.
4Έχει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από διάφορες μεθόδους φιλτραρίσματος.
5. Έχει λειτουργίες μείωσης θορύβου υποβάθρου BNR και μείωσης θορύβου αθόρυβα.
6Έχει ένδειξη απόκλισης πορείας.
7Εξοπλισμένο με αισθητήρες πολλαπλών στρωμάτων φυσικής απομόνωσης σήματος, ανθεκτική σε νερό βαθμός IP65.
8Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μακρύς χρόνος αναμονής, εξοπλισμένη με γρήγορη φόρτιση.
9Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλή διεπαφή ανθρώπου-μηχανής.
Τεχνικοί δείκτες
| 1 |
Παράμετροι φίλτρου |
Όλες οι διαδρομές: 100Hz~1600Hz.
Κατώτατο πέρασμα: 100Hz ~ 300Hz.
Κουάλκομ: 160Hz~1600Hz.
Πέρασμα ζώνης: 200Hz~600Hz. |
| 2 |
Κέρδος καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 3 |
Δυνατότητα αύξησης του μαγνητικού καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 4 |
Κέρδος παραγωγής |
16 επίπεδα (0~112db) |
| 5 |
Αντίσταση εξόδου |
350Ω |
| 6 |
Ακριβότητα ακουστομαγνητικής τοποθέτησης |
Λιγότερο από 0,2 μέτρα. |
| 7 |
Ακριβότητα αναγνώρισης διαδρομής |
Λιγότερο από 0,5 μέτρα. |
| 8 |
Ηλεκτρική τροφοδοσία |
4*18650 τυπικές μπαταρίες λιθίου. |
| 9 |
Χρόνος αναμονής |
περισσότερο από 8 ώρες. |
| 10 |
Όγκος |
428L × 350W × 230H |
| 11 |
Βάρος |
6.5 κιλά. |
| 12 |
Θερμοκρασία περιβάλλοντος |
-25 έως 65 oC, σχετική υγρασία: ≤ 90%. |
