Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

Σπίτι > Προϊόντα >

Τοποθετητής σφαλμάτων καλωδίου

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	XZH Test
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHHD530M

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

ΚΙΝΑ

Μάρκα:

XZH Test

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHHD530M

Επισημαίνω:

High Light

Επισημαίνω:

cable fault locator tester

Xzh cable fault detector

fault locator for cables

Trading Information

Ποσότητα παραγγελίας min:

1ος

Συσκευασία λεπτομέρειες:

Ξύλιμο κουτί

Χρόνος παράδοσης:

5-8 ημέρες εργασίας

Όροι πληρωμής:

T/t

Δυνατότητα προσφοράς:

2000UNIT/έτος

Περιγραφή προϊόντων

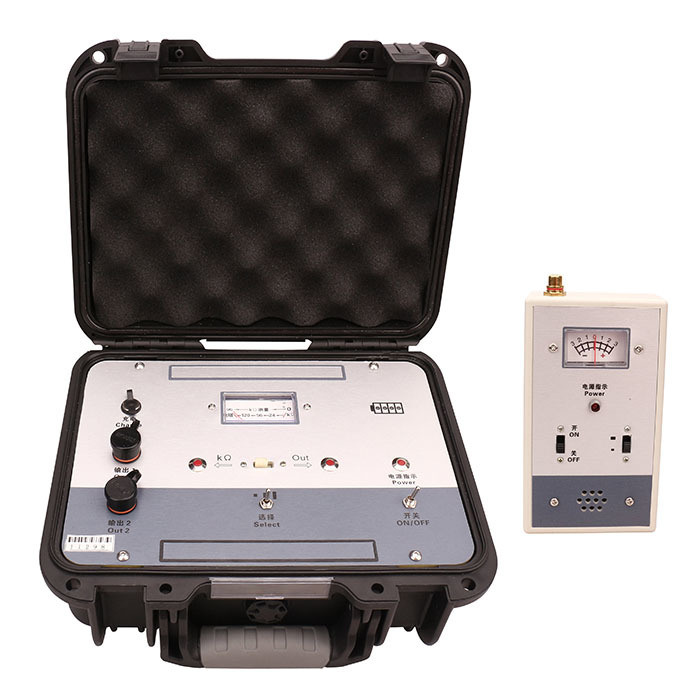

XHHD530M

Περιγραφή

Ο ανιχνευτής σφάλματος κρυμμένης γραμμής είναι ένα ειδικό όργανο για τα τμήματα ηλεκτρικής ενέργειας, ραδιοτηλεόρασης, ταχυδρομείου και τηλεπικοινωνιών, καθώς και για τη βιομηχανία και την εξόρυξη,αγροτικές περιοχές για να βρουν υπόγεια καλώδιαΜπορεί να ανιχνεύσει την κατεύθυνση της θαμμένης γραμμής, την ακριβέστερη υπόγεια θέση, το βασικό βάθος θαμμένου,και διάφορα σφάλματα διαρροής εδάφους, σπασμένα κεντρικά ρήγματα, συμπεριλαμβανομένων των γραμμών κάτω από τα ρυζιερότοπα, τους δρόμους τσιμέντου, τα τούβλα και τις πέτρες, τους δρόμους ασφαλτού και τις γραμμές στους τοίχους των κτιρίων.Τα αδιάβροχα καλώδια και καλώδια που χρησιμοποιούνται στο έδαφος μπορούν να ανιχνευθούν χρησιμοποιώντας αυτό το όργανο με κατάλληλες μεθόδους.0

Μεταδότης

Ο πίνακας μεταφοράς είναι εξοπλισμένος με διακόπτες "διακόπτη ισχύος", "δείκτης ισχύος", "επιλογής εξόδου", "υψηλής, μεσαίας, χαμηλής", "δείκτης εξόδου" και "μετρήσεις K",και το φως δείκτη δείχνει τη θέση διακόπτη· "μέτρηση KΩ εξόδου" μοιράζεται ένα τερματικό εξόδου, το οποίο διακόπτεται από τους διακόπτες "δείχτης εξόδου" και "μέτρηση KΩ"· ορίζεται το τερματικό εξόδου "εξόδου 2".Το τετραγωνικό μέτρο της κεφαλής δείχνει την ισχύ και την αντίσταση KΩΜπορεί να ελέγξει την γραμμή, να την ανάψει, να την σβήσει, να την αναμείξει και να μετρήσει το μέγεθος της αντίστασης διαρροής του εδάφους.
Έντυπο σήματος εξόδου	περίοδος παλμού 1,34±0,15 ms. πλάτος 0,2 ±0,1 ms διαλείπουσα περίοδος 1,8 ±1 ms.
Τεχνική ένταση	περίοδος παλμού Up υψηλό εύρος μεγαλύτερο από 1000V, μεσαίο εύρος μεγαλύτερο από 60V, χαμηλό εύρος μεγαλύτερο από 30V.
Μέτρηση KΩ	Μπορεί να ελέγξει το πλάι της γραμμής σε λειτουργία, εκτός λειτουργίας, ανάμειξη και μέγεθος ομάδας διαρροής και να καθορίσει τη φύση του ελαττώματος.
Το τερματικό εξόδου "output 2"	Μπορεί να εκπέμπει ρεύμα βραχυκυκλώματος 1-5A.
Δύναμη εξόδου	Η ισχύς παλμού είναι μεγαλύτερη από 2,5 W (όταν η αντίσταση φορτίου υψηλού επιπέδου είναι 80KΩ).
Ηλεκτρική τροφοδοσία	8.4V.

Αποδέκτης

Εγκατάσταση διακόπτη ισχύος, δείκτη ισχύος, "υψηλή ταχύτητα", "χαμηλή ταχύτητα" διακόπτης· όταν υπάρχει ένα σήμα στον μετρητή, υποδεικνύει τη θετική κατεύθυνση ή την αρνητική κατεύθυνση· υπάρχει ένα τερματικό εισόδου στην άνω πλευρά,που μπορούν να εισαχθούν στον ανιχνευτή ή στο βύσμα-εντύπωση αντίστοιχα.
Έντυπο παραλαβόμενου σήματος	περίοδος παλμού 1.360.15mS
Έντυπο παραλαβόμενου σήματος	πλάτος 0.20.1mS, διαλείπουσα περίοδος 1.81S.
Ηλεκτρική τροφοδοσία	6V (4 μπαταρίες αριθ. 5)
Περιοχή ελαττωμάτων ανίχνευσης και ακρίβεια ανίχνευσης	Όταν το μήκος ανίχνευσης είναι 3 χλμ., το βάθος της ταφής είναι 2m συντόμευση προς το έδαφος, και η αντίσταση διαρροής του ρήγματος διαρροής είναι μικρότερη από 500kΩ,το σφάλμα τοποθέτησης της μέτρησης εισαγωγής είναι μικρότερο από 0.2 μέτρα.
	Κατά την ανίχνευση σπασμένου πυρήνα με μήκος 1 χιλιόμετρο και βάθος ταφής 2 μέτρα και καλή μόνωση προς το έδαφος, το σφάλμα τοποθέτησης ελέγχου είναι μικρότερο από 0,4 μέτρα.
	Το πραγματικό μήκος ανίχνευσης μπορεί να υπερβαίνει τα 1-5 χιλιόμετρα και το βάθος της ταφής είναι 2-3 μέτρα.
Δυναμικότητα κατά των παρεμβολών	Το λαμβανόμενο σήμα είναι καθαρό και μπορεί να ανιχνεύσει σφάλματα υπόγειων καλωδίων κάτω από γραμμές 220 kV.
Προϋποθέσεις εργασίας των οργάνων	Το όργανο αυτό μπορεί να λειτουργεί συνεχώς σε περιβάλλον με θερμοκρασία περιβάλλοντος -15 και ατμοσφαιρική πίεση 86-108Kpa.
