Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

Σπίτι > Προϊόντα >

Τοποθετητής σφαλμάτων καλωδίου

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	XZH Test
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHHD530M

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

ΚΙΝΑ

Μάρκα:

XZH Test

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHHD530M

Επισημαίνω:

High Light

Επισημαίνω:

low voltage cable tester

cable fault locator tool

factory cable tester with warranty

Trading Information

Ποσότητα παραγγελίας min:

1ος

Συσκευασία λεπτομέρειες:

Ξύλιμο κουτί

Χρόνος παράδοσης:

5-8 ημέρες εργασίας

Όροι πληρωμής:

T/t

Δυνατότητα προσφοράς:

2000UNIT/έτος

Περιγραφή προϊόντων

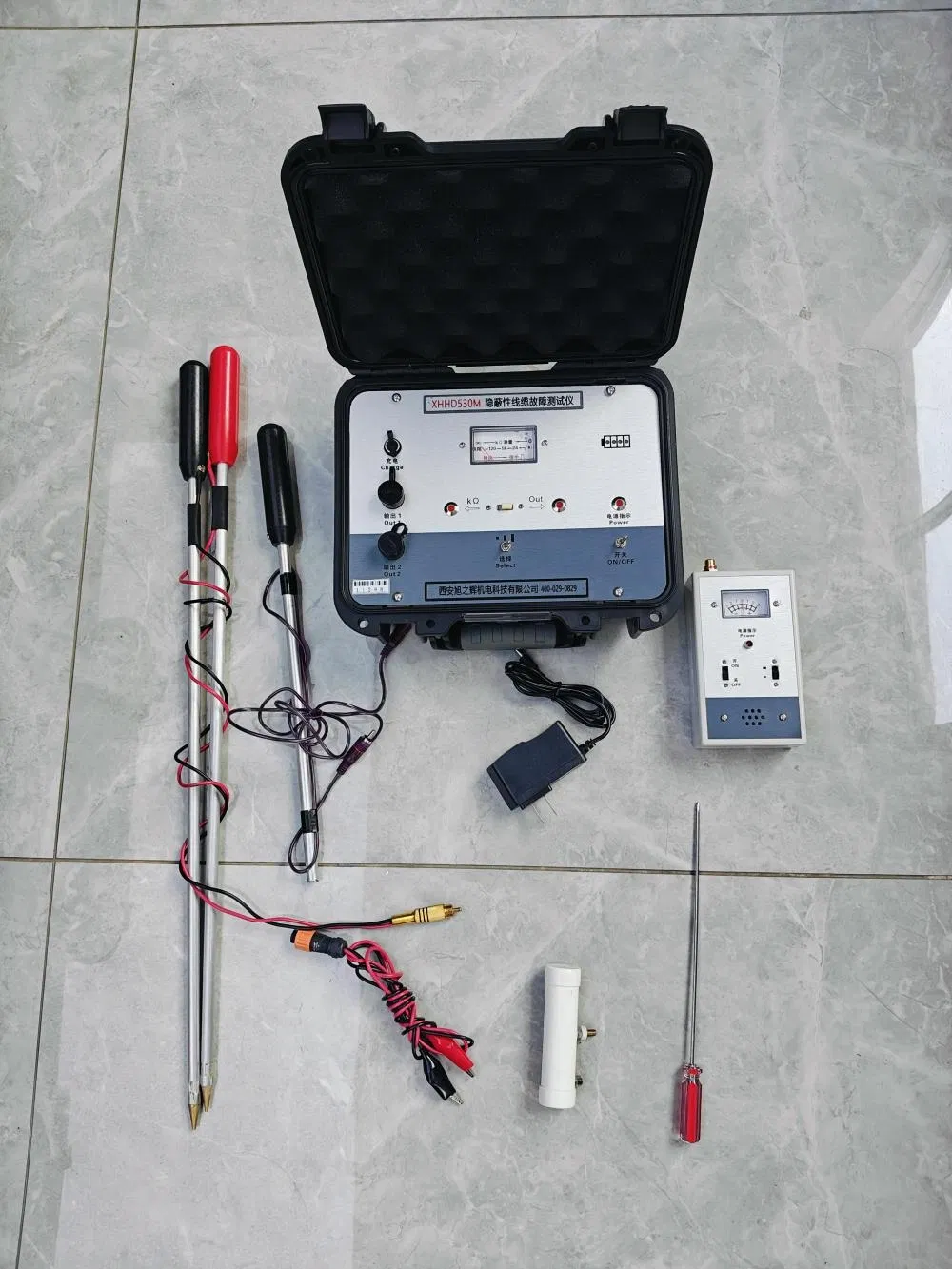

XHHD530M

Περιγραφή

Ο ανιχνευτής σφαλμάτων κρυμμένης γραμμής είναι ένα ειδικό όργανο για τμήματα ηλεκτρικής ενέργειας, ραδιοφωνίας, ταχυδρομείων και τηλεπικοινωνιών, καθώς και για βιομηχανικές και ορυκτές περιοχές, αγροτικές περιοχές για τον εντοπισμό υπόγειων καλωδίων, συμπεριλαμβανομένων απευθείας θαμμένων καλωδιακών γραμμών με θωράκιση και σφαλμάτων θαμμένων γραμμών. Μπορεί να ανιχνεύσει την κατεύθυνση της θαμμένης γραμμής, την πιο ακριβή υπόγεια θέση, το βασικό θαμμένο βάθος και διάφορα σφάλματα διαρροής εδάφους, σφάλματα σπασμένου πυρήνα, συμπεριλαμβανομένων γραμμών κάτω από ορυζώνες, τσιμεντένιους δρόμους, τούβλα και πέτρες, ασφαλτοστρωμένους δρόμους και γραμμές στους τοίχους κτιρίων. Τα αδιάβροχα καλώδια και καλώδια που χρησιμοποιούνται στο έδαφος μπορούν να ανιχνευθούν χρησιμοποιώντας αυτό το όργανο μέσω κατάλληλων μεθόδων.0

Πομπός

Ο πίνακας του πομπού είναι εξοπλισμένος με "διακόπτη τροφοδοσίας", "ένδειξη τροφοδοσίας"; "επιλογή εξόδου", "υψηλή, μεσαία, χαμηλή"; "ένδειξη εξόδου" και διακόπτες "μέτρηση Κ" και η ενδεικτική λυχνία υποδεικνύει τη θέση του διακόπτη. "Έξοδος · μέτρηση KΩ" μοιράζονται έναν ακροδέκτη εξόδου, ο οποίος εναλλάσσεται από τους διακόπτες "έξοδος · ένδειξη" και "μέτρηση KΩ". ορίζει ακροδέκτη εξόδου "Έξοδος 2". ο μετρητής δείχνει την έξοδο και την αντίσταση KΩ.
Μορφή σήματος εξόδου	περίοδος παλμού 1,34 ± 0,15 mS. Πλάτος 0,2 ± 0,1 mS περίοδος διακοπής 1,8 ± 1S.
Τάση εξόδου	περίοδος παλμού Upp υψηλή περιοχή μεγαλύτερη από 1000V, μεσαία περιοχή μεγαλύτερη από 60V, χαμηλή περιοχή μεγαλύτερη από 30V.
Μέτρηση KΩ	Μπορεί να ελέγξει την πλευρική γραμμή ενεργή, ανενεργή, μικτή και το μέγεθος της ομάδας διαρροής, και να καθορίσει τη φύση του σφάλματος.
Ο ακροδέκτης εξόδου "Έξοδος 2"	Μπορεί να εξάγει ρεύμα βραχυκυκλώματος αιχμής παλμού 1-5A.
Ισχύς εξόδου	Ισχύς παλμού μεγαλύτερη από 2,5W (όταν η αντίσταση φορτίου υψηλής κλίμακας είναι 80KΩ).
Τροφοδοτικό	8,4V.

Δέκτης

Ρυθμίστε διακόπτη τροφοδοσίας, ενδεικτική λυχνία τροφοδοσίας, "υψηλή ταχύτητα", "χαμηλή ταχύτητα" διακόπτης. όταν υπάρχει σήμα στο μετρητή, υποδεικνύει τη θετική ή αρνητική κατεύθυνση. υπάρχει ακροδέκτης εισόδου στην επάνω πλευρά, ο οποίος μπορεί να εισαχθεί στον αισθητήρα ή στο βύσμα αντίστοιχα.
Μορφή ληφθέντος σήματος	περίοδος παλμού 1,36 ± 0,15 mS
Μορφή ληφθέντος σήματος	πλάτος 0,2 ± 0,1 mS, περίοδος διακοπής 1,8 ± 1S.
Τροφοδοτικό	6V (4 μπαταρίες Νο. 5)
Εύρος ανίχνευσης σφαλμάτων και ακρίβεια ανίχνευσης	Όταν το μήκος ανίχνευσης είναι 3km, το βάθος ταφής είναι 2m βραχυκύκλωμα στο έδαφος, και η αντίσταση διαρροής του σφάλματος διαρροής είναι μικρότερη από 500kΩ, το σφάλμα τοποθέτησης μέτρησης εισαγωγής είναι μικρότερο από 0,2m.
	Όταν ανιχνεύεται σφάλμα σπασμένου πυρήνα με μήκος 1km και βάθος ταφής 2m και καλή μόνωση στο έδαφος, το σφάλμα τοποθέτησης επιθεώρησης είναι μικρότερο από 0,4m.
	Το πραγματικό μήκος ανίχνευσης μπορεί να υπερβαίνει τα 1-5km και το βάθος ταφής είναι 2-3m.
Απόδοση κατά των παρεμβολών	Το ληφθέν σήμα είναι καθαρό και μπορεί να ανιχνεύσει υπόγειες βλάβες καλωδίων κάτω από γραμμές 220 kV.
Συνθήκες λειτουργίας οργάνου	Αυτό το όργανο μπορεί να λειτουργεί συνεχώς σε περιβάλλον με θερμοκρασία περιβάλλοντος -15 ℃ και ατμοσφαιρική πίεση 86-108Kpa.
