Ε: Ποια αρχή χρησιμοποιεί ο εντοπιστής βλαβών καλωδίων υψηλής τάσης τύπου γέφυρας;

Α: Ο εντοπιστής βλαβών καλωδίων υψηλής τάσης τύπου γέφυρας χρησιμοποιεί την αρχή της γέφυρας MURRAY για να εντοπίσει με ακρίβεια σημεία διάρρηξης και σημεία ελαττωμάτων χαμηλής αντίστασης μόνωσης σε καλώδια και αγωγούς μετά την τοποθέτηση, και είναι επίσης αποτελεσματικός για τον εντοπισμό σημείων ελαττωμάτων σε εγκαταστάσεις κατασκευής καλωδίων.

Ε: Σε ποιες εφαρμογές είναι ιδιαίτερα αποτελεσματικός;

Α: Είναι ειδικά σχεδιασμένος για τον εντοπισμό σημείων διάρρηξης σε διάφορα τοποθετημένα καλώδια και αγωγούς, καθώς και σημείων ελαττωμάτων με χαμηλή αντίσταση μόνωσης, ακόμη και εκείνων που δεν έχουν υποστεί διάρρηξη. Εφαρμόζεται επίσης σε εργοστάσια καλωδίων για τον εντοπισμό ελαττωμάτων καλωδίων.

Ε: Μπορείτε να αναλύσετε τα εξαρτήματα του εξοπλισμού;

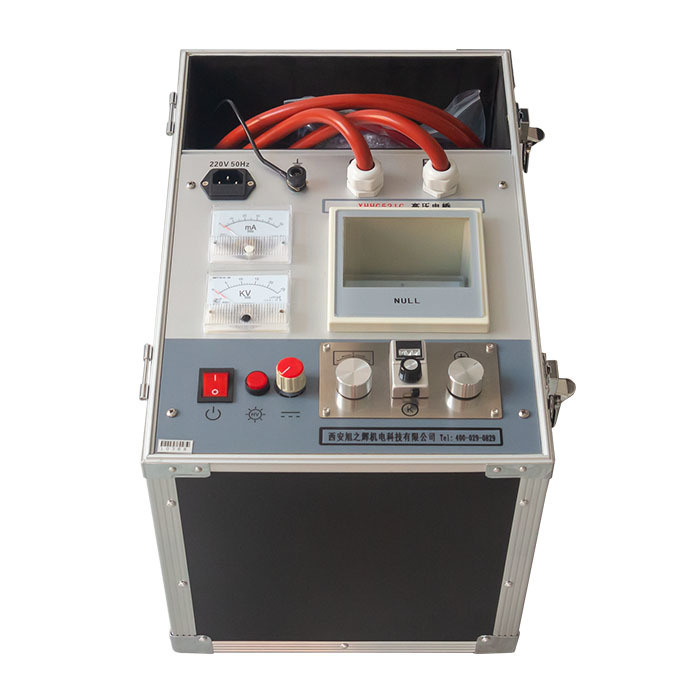

Α: Ο εξοπλισμός χρησιμοποιεί τροφοδοτικό μεταγωγής για την παραγωγή πηγής σταθερού ρεύματος υψηλής τάσης, χαρακτηριζόμενης από τάση χωρίς φορτίο 15KV και ρεύμα βραχυκυκλώματος 50mA. Ένας ενισχυτής υψηλής ευαισθησίας και ένα γαλβανόμετρο παρέχουν ακριβή ένδειξη ισορροπίας, ενώ ένα αναλογικό ποτενσιόμετρο σχηματίζει τη γέφυρα ισορροπίας. Ολόκληρο το σύστημα βρίσκεται σε υψηλό δυναμικό, με ένα ειδικά σχεδιασμένο καλώδιο μέτρησης υψηλής τάσης διπλού πυρήνα από καουτσούκ που χρησιμοποιεί τη μέθοδο μέτρησης αντίστασης τεσσάρων ακροδεκτών για να μετριάσει τα σφάλματα που οφείλονται στην αντίσταση του καλωδίου. Η πλεγμένη στρώση θωράκισης του καλωδίου εξασφαλίζει αξιόπιστη γείωση. Για την ασφάλεια λειτουργίας, το κουμπί λειτουργίας του πίνακα ελέγχου βρίσκεται σε χαμηλό δυναμικό και η γέφυρα χειρίζεται με μονωτικό ραβδί. Η πηγή σταθερού ρεύματος υψηλής τάσης και η γέφυρα στεγάζονται σε φορητή θήκη από κράμα αλουμινίου.

Ε: Ποια είναι τα βασικά πλεονεκτήματα της μεθόδου ισορροπίας γέφυρας έναντι άλλων μεθόδων;

Α: Σε σύγκριση με τη μέθοδο ανάκλασης κύματος, η μέθοδος ισορροπίας γέφυρας δεν έχει τυφλά σημεία και είναι ιδιαίτερα πλεονεκτική για τον εντοπισμό σημείων διάρρηξης σε κοντά καλώδια και κοντά στα άκρα των καλωδίων, με το πρόσθετο όφελος της εύκολης λειτουργίας.

Χαρακτηριστικά



Η τάση εξόδου είναι ρυθμιζόμενη;
Η συχνότητα κρούσης είναι ρυθμιζόμενη;
Με προστασία υπερβολικού ρεύματος;
Δεν υπάρχει τυφλό σημείο στο εύρος δοκιμής;
Ρύθμιση συχνότητας σήματος;
Μηδενική προστασία.
 Οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για
1. Το σημείο διάρρηξης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ειδικά το γραμμικό σημείο διάρρηξης υψηλής αντίστασης που είναι δύσκολο να καεί σε χαμηλή αντίσταση, όπως η γραμμική διάρρηξη υψηλής αντίστασης της ενδιάμεσης σύνδεσης καλωδίου.
2. Σημείο διάρρηξης τύπου σπινθήρα. Μετά τη διάρρηξη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, ένα σταθερό ρεύμα ρέει μέσω της γέφυρας και η γέφυρα έχει επαρκή ευαισθησία.
3. Τα σημεία ελαττωμάτων που δεν έχουν υποστεί ακόμη διάρρηξη αλλά έχουν χαμηλή αντίσταση, όπως τα σημεία ελαττωμάτων μόνωσης που έχουν χαμηλή τιμή αντίστασης του καλωδίου αλλά δεν υποβάλλονται σε διάρρηξη υπό την τάση λειτουργίας εντοπίζονται χρησιμοποιώντας ένα μεγαομόμετρο.
Λόγω των παραπάνω χαρακτηριστικών, οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για τους ακόλουθους χρήστες:
Ομάδες που ασχολούνται με επαγγελματική τοποθέτηση: όπως τμήματα επισκευής και δοκιμών καλωδίων μεγάλων και μεσαίων γραφείων παροχής ενέργειας και μεγάλων ηλεκτρικών επιχειρήσεων. Τα περισσότερα σημεία διάρρηξης καλωδίων μπορούν να βρεθούν γρήγορα με μια γέφυρα υψηλής τάσης για να βρεθεί η κατά προσέγγιση θέση διάρρηξης. Μπορεί να χρησιμοποιηθεί σε συνδυασμό με τη μέθοδο ανάκλασης κύματος και τον μετρητή σταθερού σημείου για να μάθουν από τα δυνατά σημεία του καθενός και να κάνουν την τοποθέτηση ταχύτερη και πιο αξιόπιστη.
1. Μικροί χρήστες: όπως μικρά γραφεία παροχής ενέργειας και μεσαίες ηλεκτρικές επιχειρήσεις. Δεν υπάρχουν πολλά καλώδια, η γενική κατεύθυνση είναι σαφής, το όργανο δεν εντοπίζεται, η τιμή είναι υψηλή και απαιτείται υψηλή ποιότητα και εμπειρία του χρήστη, οπότε δεν είναι η καλύτερη επιλογή. Είναι ένας καλύτερος τρόπος να επιλέξετε αυτή τη συσκευή, η οποία είναι εύκολη στη λειτουργία και μπορεί να καλύψει τις καθημερινές ανάγκες.
2. Εργοστάσιο παραγωγής καλωδίων: Στο εργοστάσιο, μπορεί να χρησιμοποιηθεί για τον εντοπισμό του σημείου διάρρηξης διαφόρων καλωδίων, και μπορεί να επιλεγεί ένας ψηφιακός μετρητής χωρητικότητας για να βρεθεί το σημείο αποσύνδεσης. Η συσκευή είναι ελαφριά και εύκολη στη μεταφορά στο πεδίο για υπηρεσίες τοποθέτησης για χρήστες καλωδίων.







Παράμετροι προϊόντος

Τάση χωρίς φορτίο	≤15KV
Ρεύμα βραχυκυκλώματος	≤100mA
Ακρίβεια τοποθέτησης	±(0.1%·L±1)M
Βάρος	16 kg
Τροφοδοτικό	AC 220 και μπαταρία 9V
