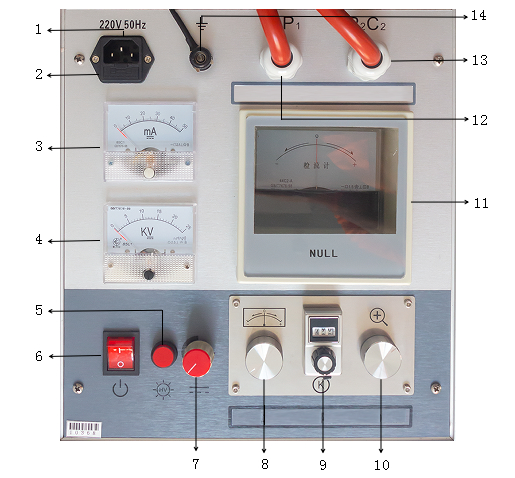

Ο εντοπιστής βλαβών καλωδίων υψηλής τάσης χρησιμοποιεί την αρχή της γέφυρας MURRAY για να εντοπίσει με ακρίβεια σημεία βλάβης και σημεία ελαττωμάτων χαμηλής αντίστασης μόνωσης σε καλώδια και σωλήνες μετά την τοποθέτηση, και είναι επίσης αποτελεσματικός για τον εντοπισμό σημείων ελαττωμάτων σε εγκαταστάσεις κατασκευής καλωδίων. Ο εξοπλισμός χρησιμοποιεί τροφοδοτικό μεταγωγής για να παράγει πηγή σταθερού ρεύματος υψηλής τάσης, χαρακτηριζόμενη από τάση χωρίς φορτίο 15KV και ρεύμα βραχυκυκλώματος 50mA. Ένας ενισχυτής υψηλής ευαισθησίας και ένα γαλβανόμετρο παρέχουν ακριβή ένδειξη ισορροπίας, ενώ ένα αναλογικό ποτενσιόμετρο σχηματίζει τη γέφυρα ισορροπίας. Ολόκληρο το σύστημα τοποθετείται σε υψηλό δυναμικό, με ειδικά σχεδιασμένο διπλό πυρήνα καλώδιο μέτρησης υψηλής τάσης από καουτσούκ που χρησιμοποιεί τη μέθοδο μέτρησης αντίστασης τεσσάρων ακροδεκτών για να μετριάσει τα σφάλματα που οφείλονται στην αντίσταση του καλωδίου. Το πλεγμένο στρώμα θωράκισης του καλωδίου εξασφαλίζει αξιόπιστη γείωση. Για την ασφάλεια λειτουργίας, το κουμπί λειτουργίας του πίνακα ελέγχου βρίσκεται σε χαμηλό δυναμικό και η γέφυρα χειρίζεται με μονωτικό ραβδί. Η πηγή σταθερού ρεύματος υψηλής τάσης και η γέφυρα στεγάζονται σε φορητή θήκη από κράμα αλουμινίου, η οποία εξασφαλίζει την υψηλή τάση, το χαμηλό βάρος, την εύκολη λειτουργία και την ασφαλή χρήση της συσκευής. Σε σύγκριση με τη μέθοδο ανάκλασης κύματος, η μέθοδος ισορροπίας γέφυρας δεν έχει τυφλά σημεία και είναι ιδιαίτερα πλεονεκτική για τον εντοπισμό σημείων βλάβης σε κοντά καλώδια και κοντά στα άκρα των καλωδίων, με το πρόσθετο όφελος της εύκολης λειτουργίας.

Χαρακτηριστικά



Η τάση εξόδου είναι ρυθμιζόμενη;
Η συχνότητα κρούσης είναι ρυθμιζόμενη;
Με προστασία υπερβολικού ρεύματος;
Δεν υπάρχει τυφλό σημείο στο εύρος δοκιμής;
Ρύθμιση συχνότητας σήματος;
Μηδενική προστασία.
 Οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για
1. Το σημείο βλάβης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ειδικά το γραμμικό σημείο βλάβης υψηλής αντίστασης που είναι δύσκολο να καεί σε χαμηλή αντίσταση, όπως η γραμμική βλάβη υψηλής αντίστασης της ενδιάμεσης σύνδεσης του καλωδίου.
2. Σημείο βλάβης τύπου εκφόρτισης. Μετά τη βλάβη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, ένα σταθερό ρεύμα ρέει μέσω της γέφυρας και η γέφυρα έχει επαρκή ευαισθησία.
3. Τα σημεία ελαττωμάτων που δεν έχουν ακόμη υποστεί βλάβη αλλά έχουν χαμηλή αντίσταση, όπως τα σημεία ελαττωμάτων μόνωσης που έχουν χαμηλή τιμή αντίστασης του καλωδίου αλλά δεν υποστούν βλάβη υπό την τάση λειτουργίας εντοπίζονται χρησιμοποιώντας ένα μεγαομετρητή.
Λόγω των παραπάνω χαρακτηριστικών, οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για τους ακόλουθους χρήστες:
Ομάδες που ασχολούνται με επαγγελματική τοποθέτηση: όπως τμήματα επισκευής καλωδίων και δοκιμών μεγάλων και μεσαίων γραφείων παροχής ηλεκτρικής ενέργειας και μεγάλων επιχειρήσεων ηλεκτρικής ενέργειας. Τα περισσότερα σημεία βλάβης καλωδίων μπορούν να βρεθούν γρήγορα με μια γέφυρα υψηλής τάσης για να βρεθεί η κατά προσέγγιση θέση της βλάβης. Μπορεί να χρησιμοποιηθεί σε συνδυασμό με τη μέθοδο ανάκλασης κύματος και τον μετρητή σταθερού σημείου για να μάθουν από τα δυνατά σημεία του καθενός και να κάνουν την τοποθέτηση ταχύτερη και πιο αξιόπιστη.
1. Μικροί χρήστες: όπως μικρά γραφεία παροχής ηλεκτρικής ενέργειας και μεσαίες επιχειρήσεις ηλεκτρικής ενέργειας. Δεν υπάρχουν πολλά καλώδια, η γενική κατεύθυνση είναι σαφής, το όργανο δεν βρίσκεται, η τιμή είναι υψηλή και απαιτείται υψηλή ποιότητα και εμπειρία του χρήστη, οπότε δεν είναι η καλύτερη επιλογή. Είναι ένας καλύτερος τρόπος να επιλέξετε αυτήν τη συσκευή, η οποία είναι εύκολη στη λειτουργία και μπορεί να καλύψει τις καθημερινές ανάγκες.
2. Εργοστάσιο παραγωγής καλωδίων: Στο εργοστάσιο, μπορεί να χρησιμοποιηθεί για τον εντοπισμό του σημείου βλάβης διαφόρων καλωδίων, και μπορεί να επιλεγεί ένας ψηφιακός μετρητής χωρητικότητας για να βρεθεί το σημείο διακοπής. Η συσκευή είναι ελαφριά και εύκολη στη μεταφορά στο πεδίο για υπηρεσίες τοποθέτησης για χρήστες καλωδίων.







Παράμετροι προϊόντος

Τάση χωρίς φορτίο	≤15KV
Ρεύμα βραχυκυκλώματος	≤100mA
Ακρίβεια τοποθέτησης	±(0.1%·L±1)M
Βάρος	16 κιλά
Τροφοδοτικό	AC 220 και μπαταρία 9V
